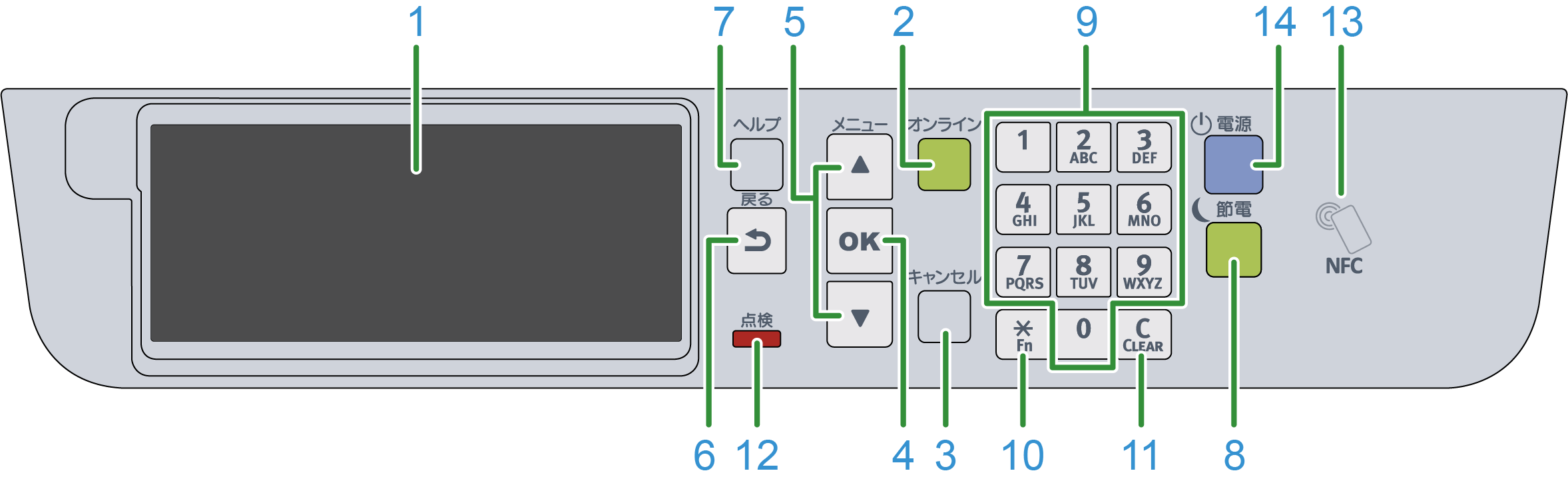

操作パネルの名称とはたらき
番号 | 名称 | 機能 |
---|---|---|
1 | ディスプレー | 装置の状態や、操作の指示を表示します。 待機画面には、「トナー残量表示」と「トレイ情報表示」の2 種類があります。 工場出荷時の設定では「トナー残量表示」になっています。 |
2 | 《オンライン》ボタン | オンラインとオフラインを切り替えます。 オンラインのときは緑色に点灯し、オフラインのときは消灯します。 |
3 | 《キャンセル》ボタン | 現在の印刷を取り消します。メニューを表示しているときは、待機画面に戻ります。 |
4 | 《OK》ボタン | 反転表示された項目を確定します。 |
5 | スクロールボタン ▲▼ | メニューを選択したり、画面の表示をスクロールするときに使用します。 数値を入力する画面では、数値の入力に使用できます。 |
6 | 《戻る》ボタン | 前の画面に戻ります。 |
7 | 《ヘルプ》ボタン | ヘルプ画面を表示します。閉じるときは、《ヘルプ》ボタンを再度押すか、《戻る》ボタンまたは《キャンセル》ボタンを押します。 |
8 | 《節電》ボタン | パワーセーブモードに入る、または、解除します。 スリープモードを解除します。 パワーセーブモードのときは緑色に点灯し、スリープモードのときは緑色に点滅します。 |
9 | テンキー | 英数字や記号を入力します。 |
10 | 《Fn》キー | 短縮メニューを表示するときに使用します。 Fn:Functionの略です。 |
11 | 《CLEAR》キー | キーを短く、または長く押すと、入力する項目に応じて次の動作を実行します。
*IP アドレスを入力するときは無効になります。 |
12 | 点検ランプ | 装置の状態を表します。 正常時は、消灯しています。 点灯: 軽微なエラーが起こったことを示します。 点滅: 重大なエラーが起こったことを示します。 |
13 | NFCマーク | NFC機能を使うとき、ここにモバイル機器を近づけます。NFC機能については、「モバイル機器から使用する」をご覧ください。 |
14 | 電源スイッチ | 装置の電源を入/切します。電源が入っているときは青色に点灯し、電源が切れているときは消灯します。 |
