L1レバーとL2レバーの使い方

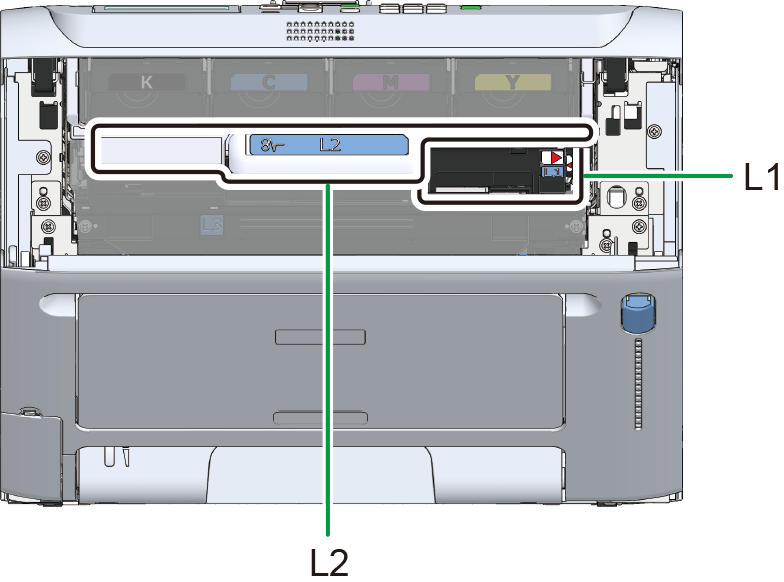

フロントカバーを開けると、L1レバー、L2レバーがあります。それぞれのレバーの使い方を説明します。
L1レバー
イメージドラムを交換するときと、LEDヘッドを清掃するときに使用します。
フロントカバーを開けた後に、L1レバー→L2レバーの順に操作します。
操作後は、本体排紙トレイのみが上がった状態になります。
番号 | 名称 |
---|---|
1 | 本体排紙トレイ |
2 | イメージドラムバスケット |
閉じるときは、最初に本体排紙トレイを閉じます。次に、L1レバーを押し込んでからフロントカバーを両手でしっかりと閉じます。
L2レバー
ベルトユニットを交換するときと、つまった紙を取り除くときに使用します。
フロントカバーを開けた後に、L2レバーを引きます。
操作後は、本体排紙トレイとイメージドラムバスケットが一体化して上がった状態になります。
番号 | 名称 |
---|---|
1 | 本体排紙トレイ |
2 | イメージドラムバスケット |
閉じるときは、最初に本体排紙トレイを閉じ、次にフロントカバーを両手でしっかりと閉じます。
