給紙ローラーを交換する(トレイ2/3/4)

交換の目安は、「給紙ローラー」をご覧ください。

ここでは、トレイ2の給紙ローラーを交換する手順を例に説明します。トレイ3/4の給紙ローラーも同様の手順で交換します。

  • 給紙ローラーを交換するときは、清潔な手で交換してください。手の油分やハンドクリームがゴム部分に付くと給紙機能が低下する場合があります。


  1. 新しい給紙ローラセットの部品がそろっていることを確認します。

    1. 分離ローラー
    2. 給紙ローラー(ギアなし)
    3. 給紙ローラー(ギア付)

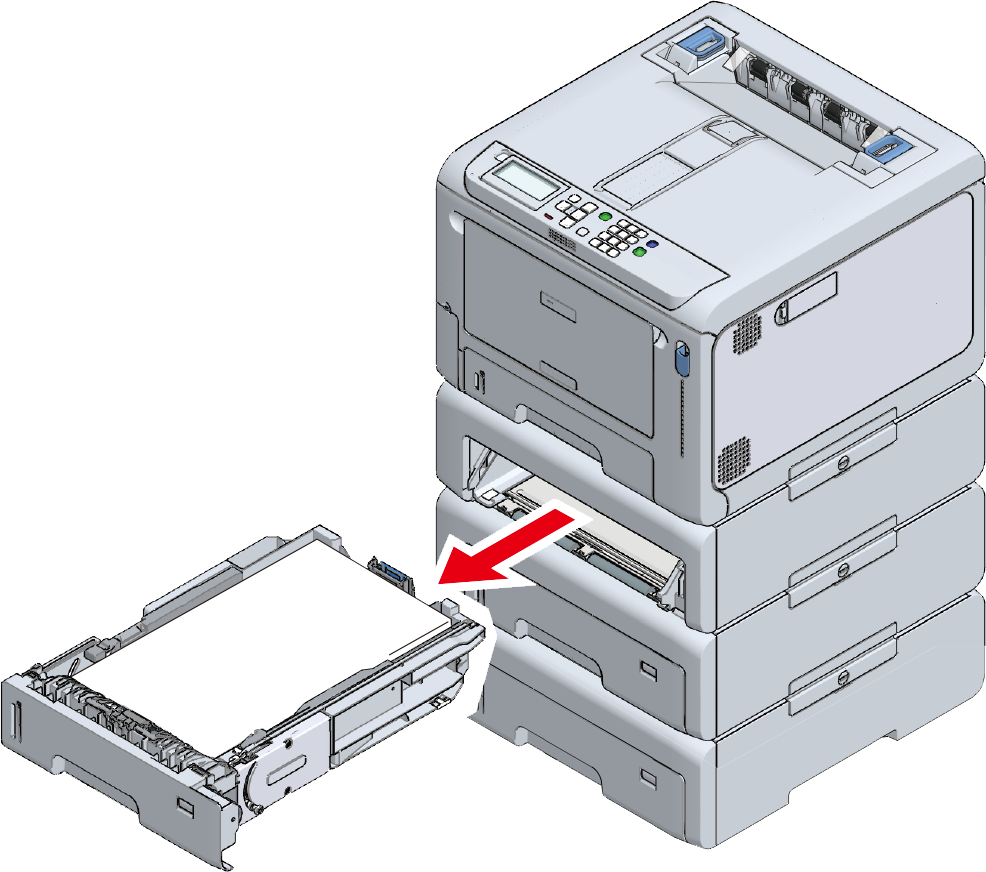

  2. トレイ2の用紙カセットを引き抜きます。

    • 装置の電源が入った状態で用紙カセットを引き抜くと、「トレイの設定を変更しますか?」とディスプレーに表示することがあります。この表示は、用紙カセットを本体に戻すと、約10 秒後に自動的に消えます。

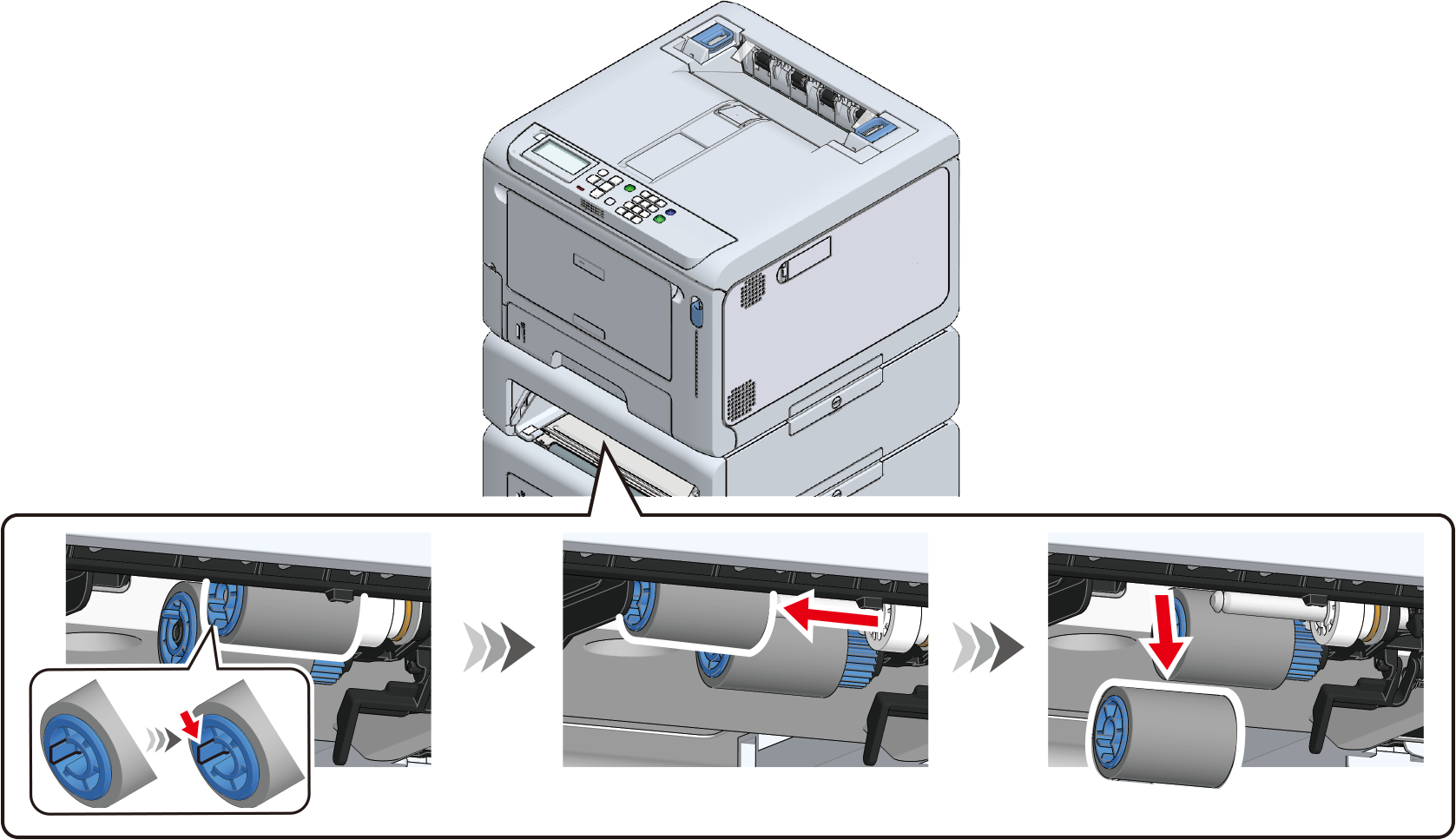

  3. 手前の給紙ローラー(ギアなし)の爪を外側に広げながら、左にスライドさせて、取り外します。

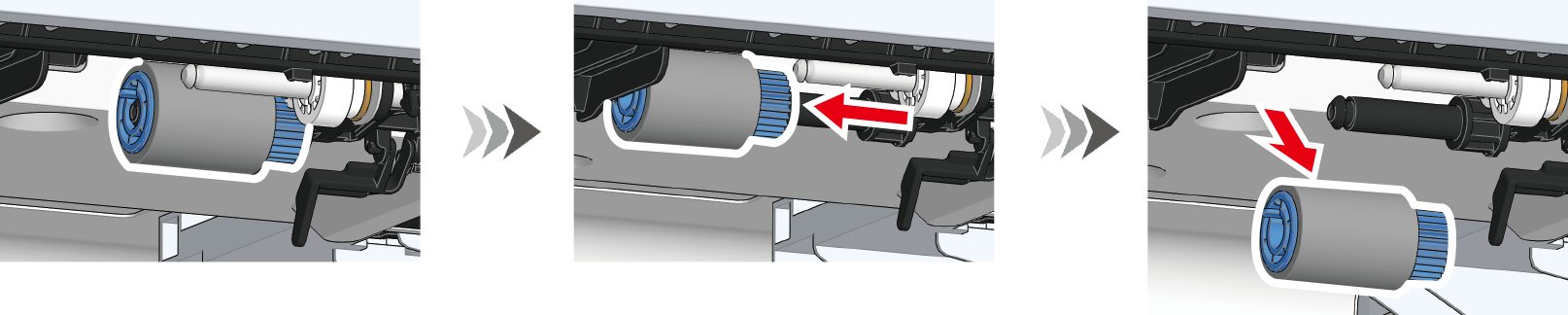

  4. 奥の給紙ローラー(ギア付)の側面の突起部を外側に広げながら、左にスライドさせて、取り外します。

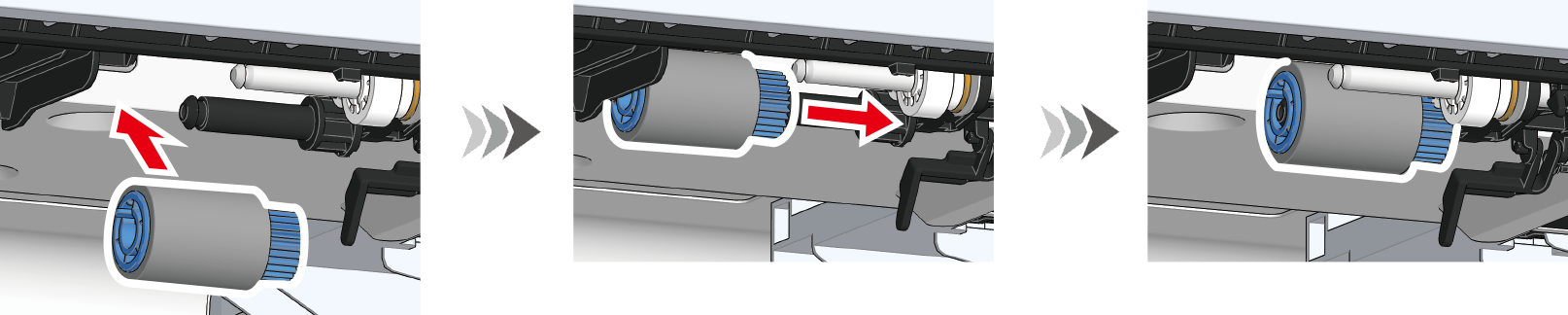

  5. 新しい給紙ローラー(ギア付)を取り付けます。給紙ローラーのギアを右側にし、奥の黒い軸に右にスライドして差し込みます。

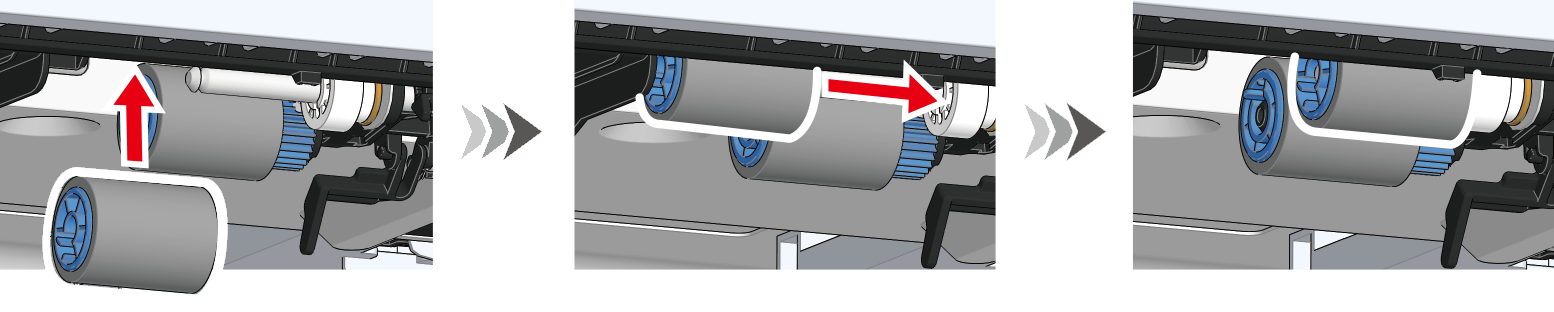

  6. 新しい給紙ローラー(ギアなし)の中心部が青い方を左側にして、手前の軸に差し込みます。

  7. 用紙カセットから用紙を取り出します。

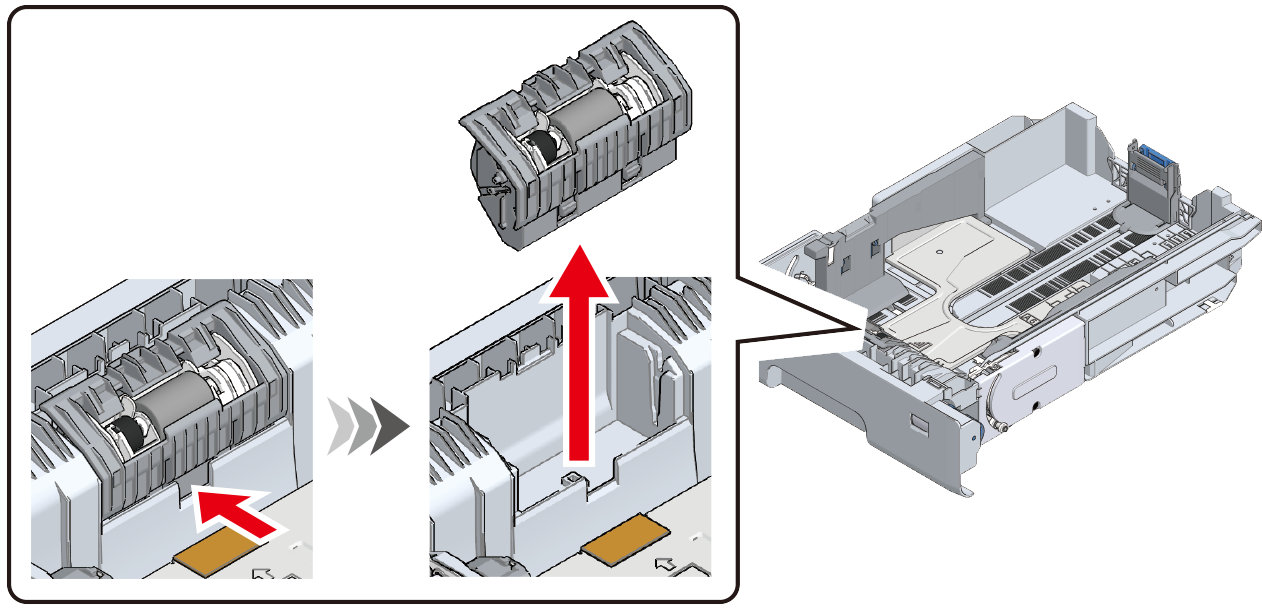

  8. 分離ローラーの下部の、矢印で示した場所に指を掛け、上にスライドして、分離ローラーを外します。

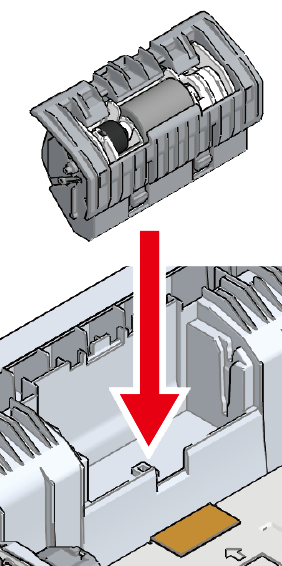

  9. 新しい分離ローラーの両側の突起部と用紙カセットの溝が合うようにスライドして取り付けます。

    • ローラーのゴムの部分はさわらないようにしてください。

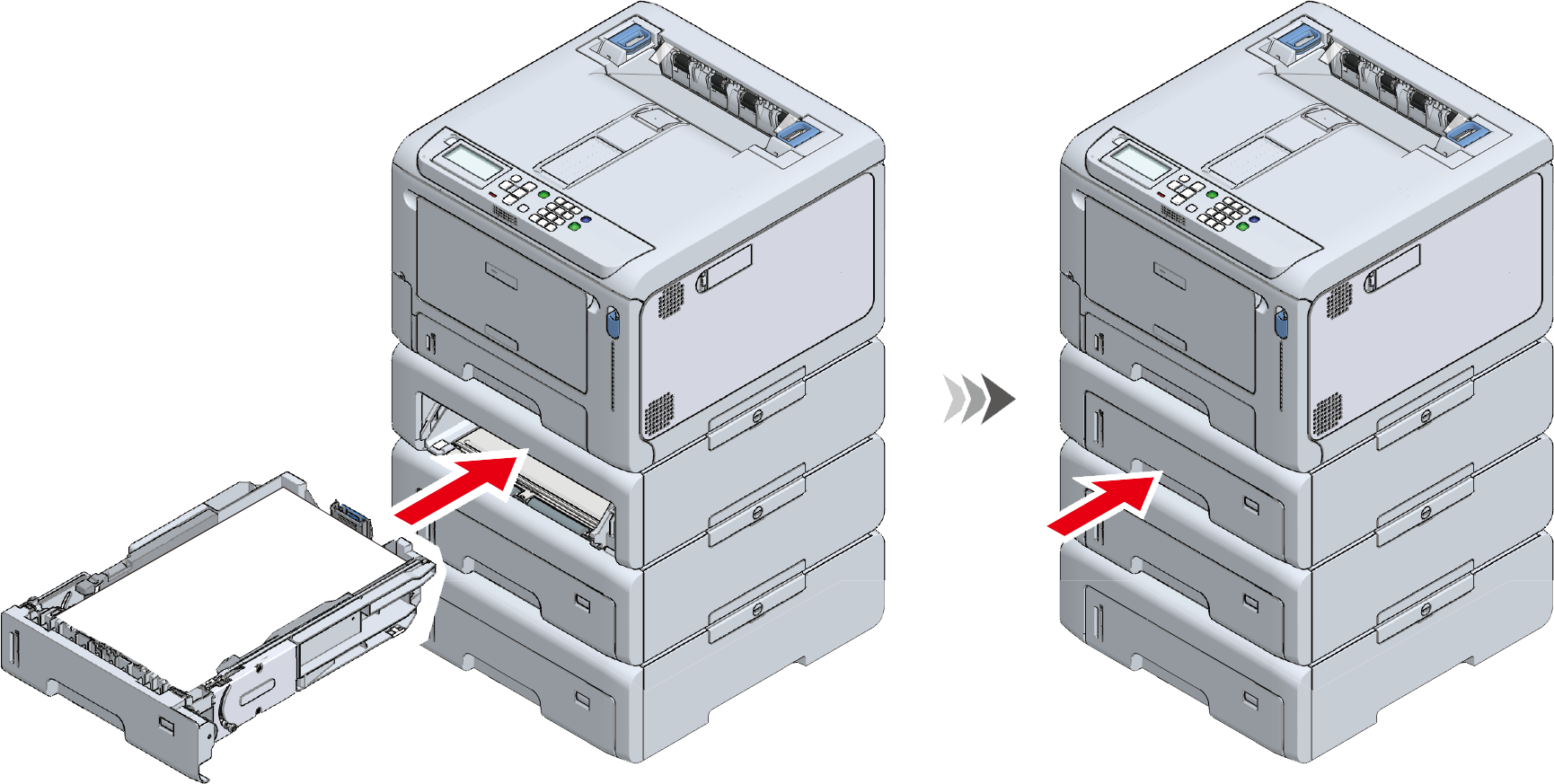

  10. 用紙カセットに用紙をセットし、用紙カセットを本体に戻します。

  11. 交換したトレイの給紙ローラーカウンターをクリアします。
    操作パネルで[管理者用メニュー]-[その他設定]-[給紙ローラーカウンタークリア]-[交換したトレイ名 クリア]-[実行]-[はい]を選択し、《OK》を押します。


  • 使用済みの給紙ローラーの回収にご協力ください。詳しくは、別冊「COREFIDOガイド」をご覧ください
