イメージドラムを交換する

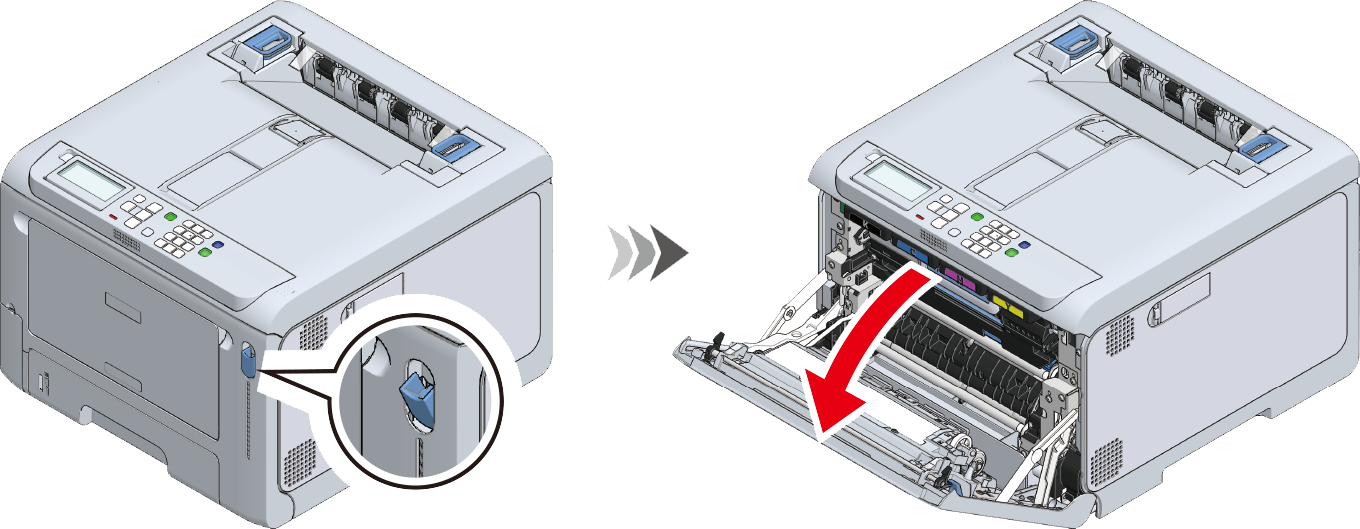

フロントカバーオープンレバー(青)を引き、フロントカバーを開けます。
L1レバーの赤い三角マークと装置内部の赤い三角マークの位置が合うまで、L1レバーを手前に引きます。
- 2つの赤い三角マークの位置を正しく合わせないと、イメージドラムを交換する手順に進めません。
L2レバーを引き、本体排紙トレイを止まる位置まで上げます。
- 本体排紙トレイが完全に開いていないと、イメージドラムバスケットが引き出せません。

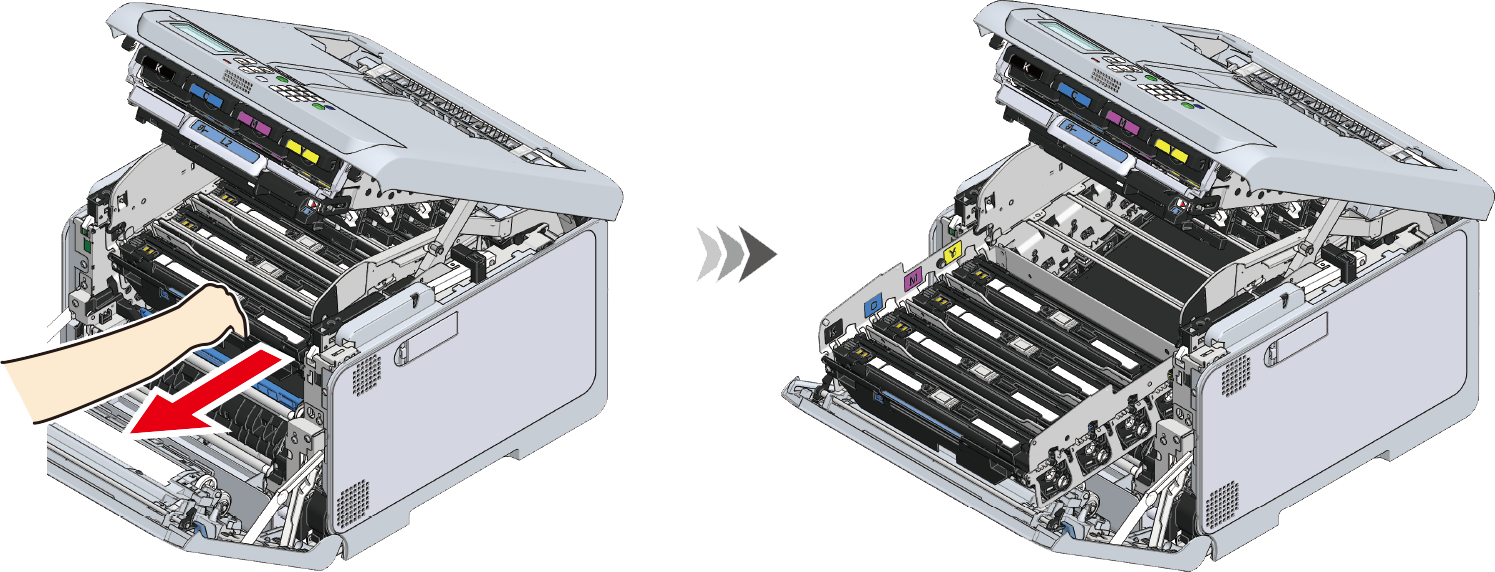

L3の取っ手を持ち、イメージドラムバスケットを止まる位置まで引き出します。
やけどのおそれがあります。 定着器は高温になっていますので、触らないでください。

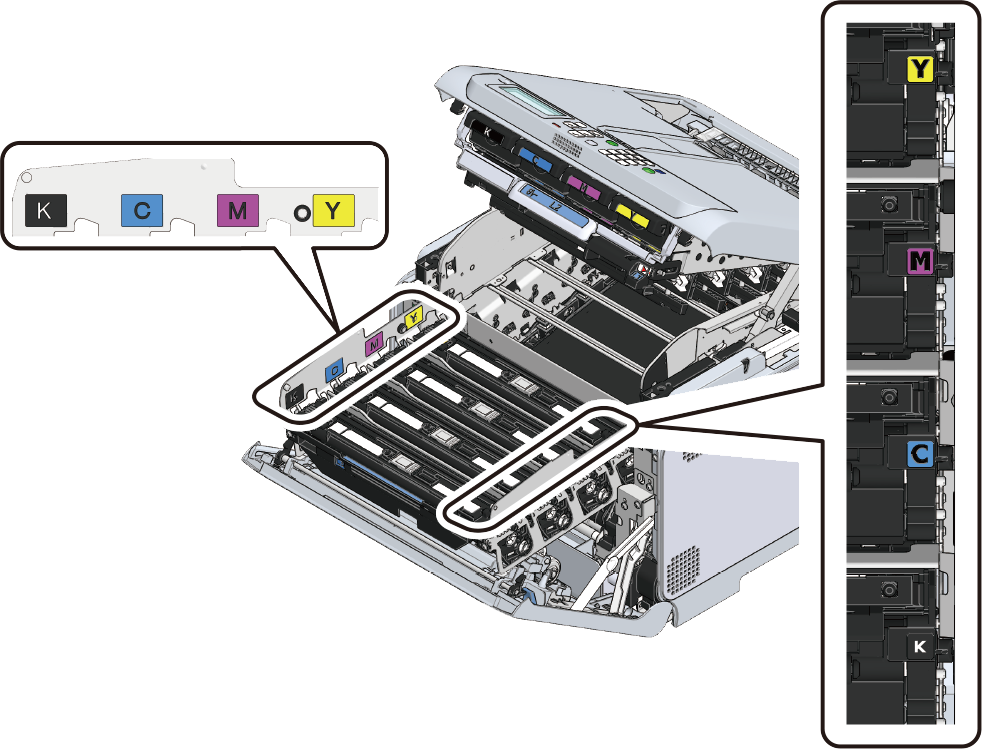

交換するイメージドラムをラベルの色で確認します。
交換する色のイメージドラムを取り出します。
- イメージドラム(緑の筒の部分)は、非常に傷つきやすいため、取り扱いには十分注意してください。
- イメージドラムは直射日光や強い光(約1,500ルクス以上)に当てないでください。室内の照明の下でも5分間以上は放置しないでください。
- イメージドラムは本体に固定されていません。持ち上げるだけで取り出すことができます。
交換する色の、新しいイメージドラムを箱から取り出します。

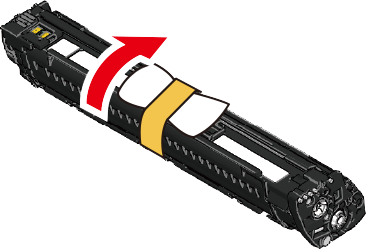

新しいイメージドラムの乾燥剤を取り外します。
新しいイメージドラムを、色のラベルが右になるように持ち、装置にセットします。
- イメージドラム(緑の筒の部分)は、非常に傷つきやすいため、取り扱いには十分注意してください。
- イメージドラムは直射日光や強い光(約1,500ルクス以上)に当てないでください。室内の照明の下でも5分間以上は放置しないでください。
L3の取っ手を持ち、イメージドラムバスケットを奥まで押し込みます。
- イメージドラムが正しくセットされていないと、イメージドラムバスケットが奥まで押し込めません。
- イメージドラムバスケットを奥まで押し込まないと、本体排紙トレイは閉まりません。
本体排紙トレイを閉じ、両端を上から押します。
L1レバーを奥まで押し込みます。
- 4色のイメージドラムがセットされていないと、フロントカバーを閉じることができません。

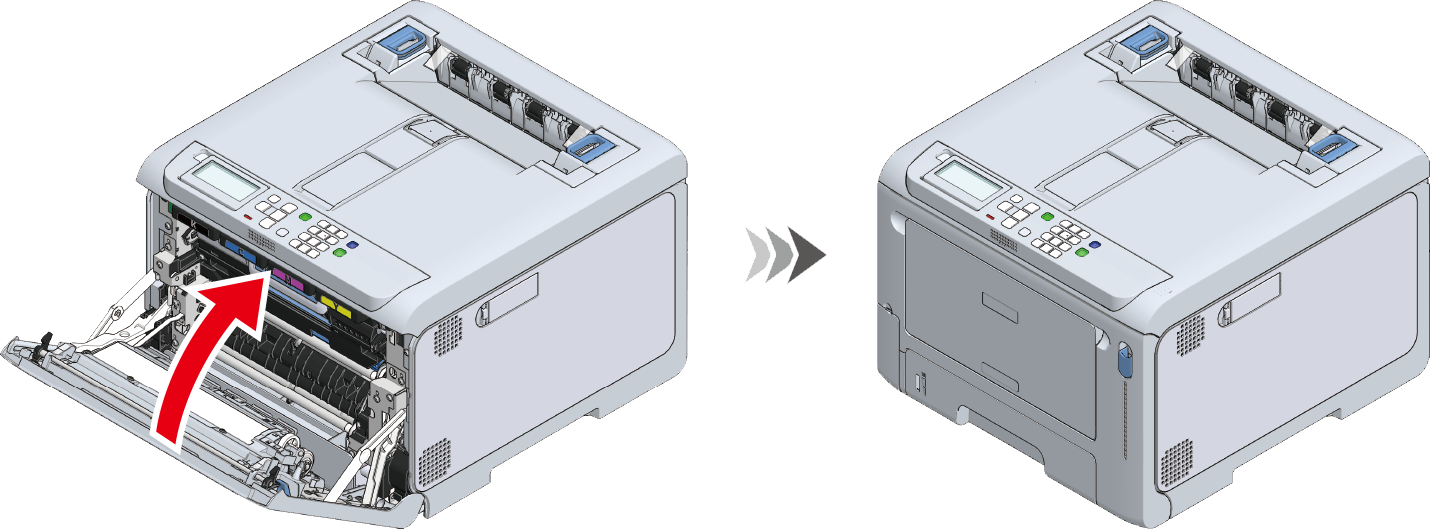

フロントカバーを両手でしっかりと閉じます。
- 使用済みのイメージドラムの回収にご協力ください。詳しくは、別冊「COREFIDOガイド」をご覧ください。
