本機を輸送する
ケガをするおそれがあります。 | ||
本機は、重量が約30kg ありますので、2 人以上で持ち上げてください。 |
やけどのおそれがあります。 | ||
定着器は高温になっていますので、触らないでください。 |
- イメージドラム(緑の筒の部分)は、非常に傷つきやすいため、取り扱いには十分注意してください。
- イメージドラムは、直射日光や強い光(約1,500ルクス以上)に当てないでください。室内の照明の下でも5 分以上は放置しないでください。
- 製品購入時の梱包箱と緩衝材を使用してください。
- 本機の電源を切ります。
- すべてのケーブルを取り外します。
- 電源コード
- LANケーブル/USBケーブル
- 用紙カセットから用紙を取り除きます。
- フロントカバーオープンレバー(青)を引き、フロントカバーを開けます。
- トナーカートリッジを取り出します。
- トナーカートリッジをビニール袋に入れます。
- フロントカバーを両手でしっかりと閉じます。

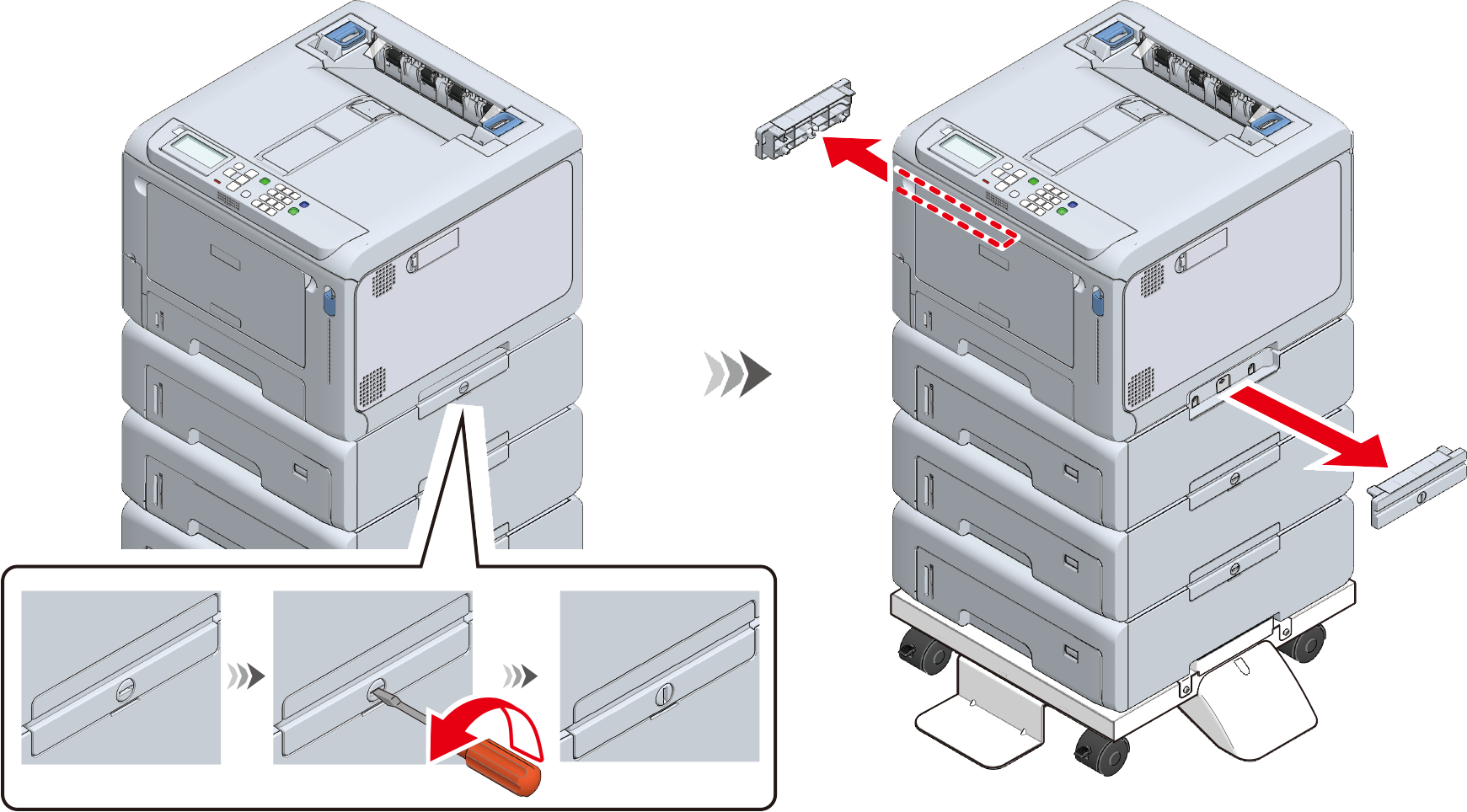

オプションの増設トレイユニットを取り付けている場合は、マイナスドライバーを使い、本機と増設トレイユニットを連結している部品(2個)を取り外します。
- 増設トレイ同士を連結している部品は、まだ外さないでください。
- 取り外した連結部品はなくさないようにしてください。

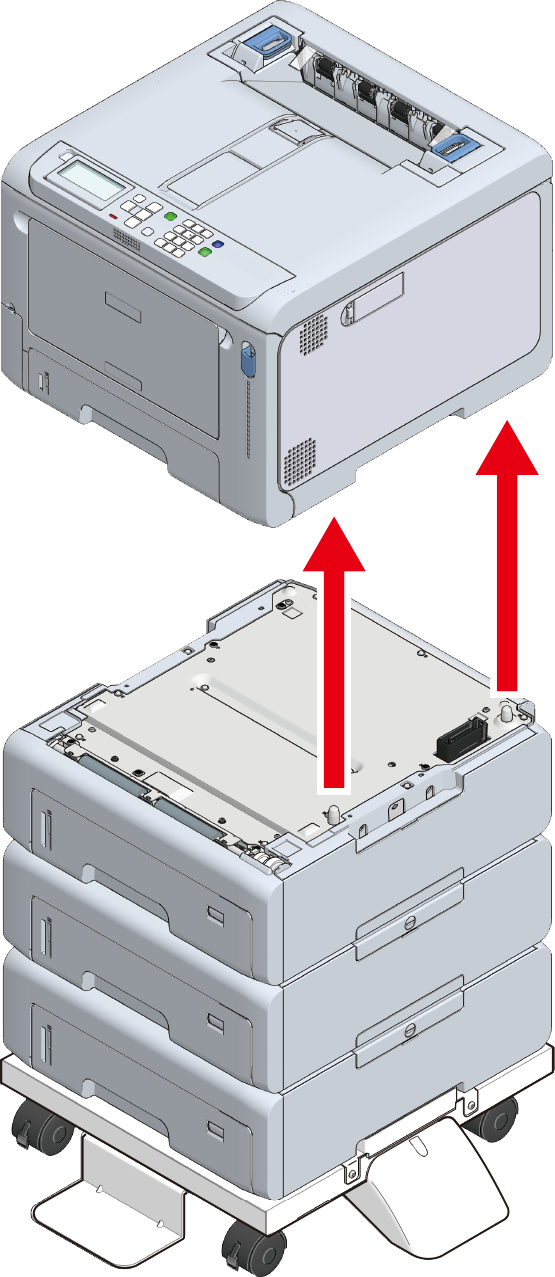

本機を持ち上げ、増設トレイユニットから取り外します。
- 本機と増設トレイユニットは別々に梱包して輸送してください。
本機に緩衝材を取り付け、梱包箱に入れます。
- トナーカートリッジと付属品を緩衝材の上に載せ、梱包箱のふたを閉じてテープで固定します。
増設トレイユニットが複数ある場合は、マイナスドライバーを使い、連結している部品をすべて取り外し、それぞれの連結部品とともに梱包します。

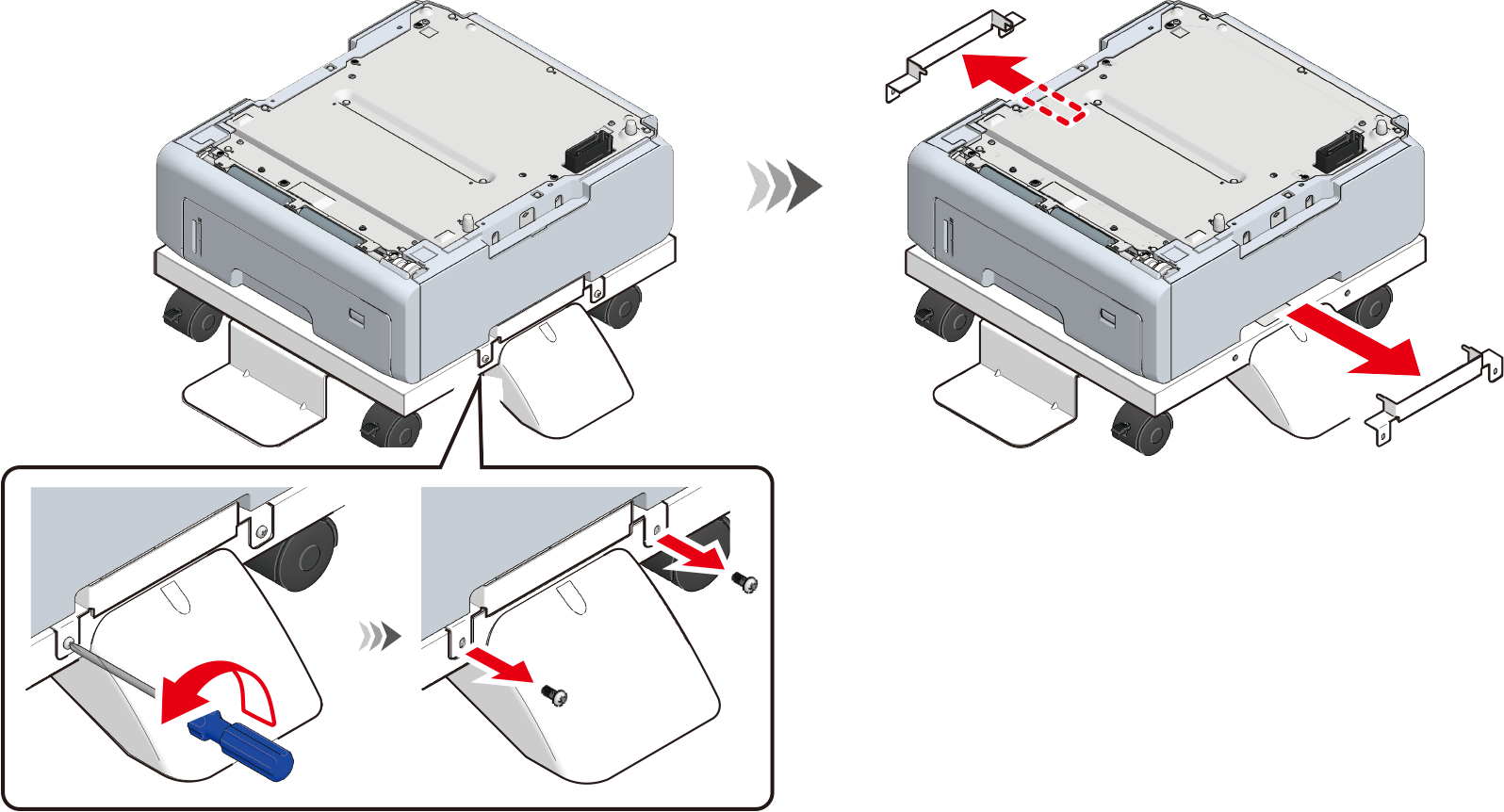

キャスター台を取り付けている場合は、プラスドライバーを使い、増設トレイユニットと連結しているキャスター台金具(2個)を取り外します。

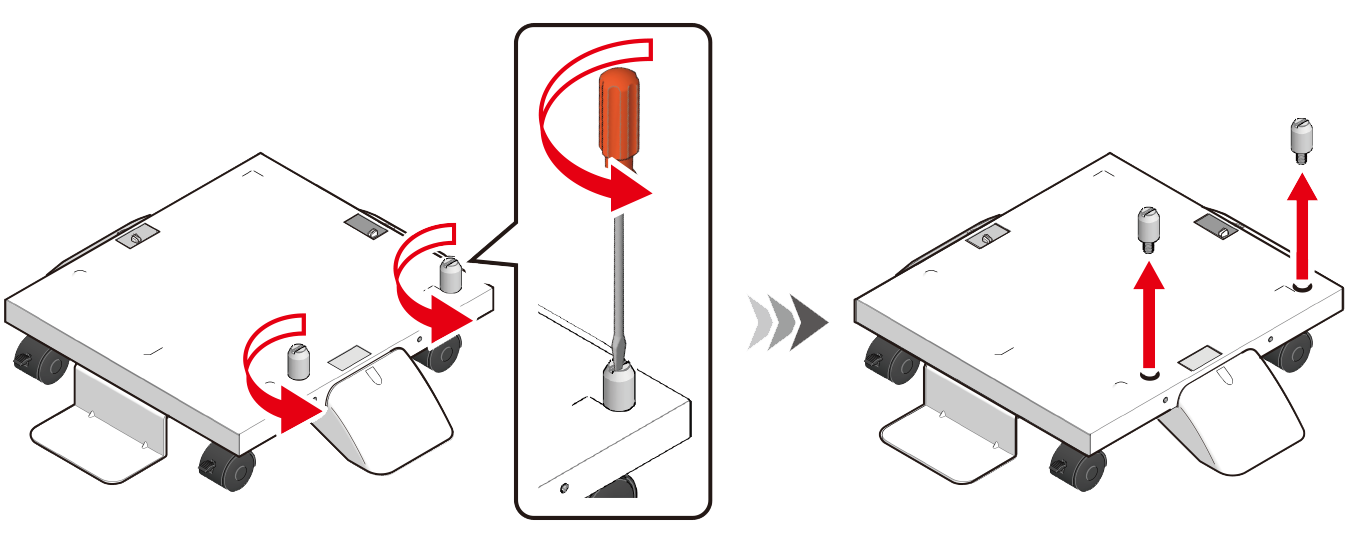

マイナスドライバーを使用して位置決めピン(2個)を矢印方向に回し、キャスター台から取り外します。

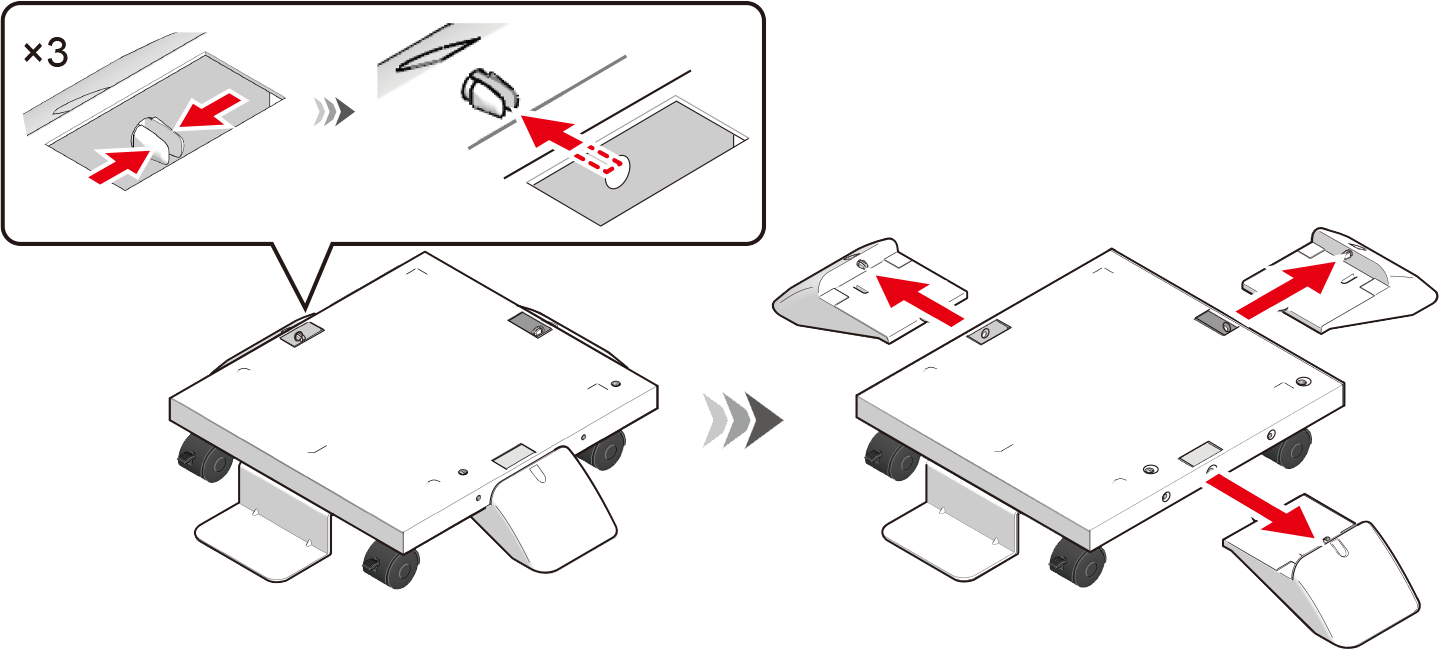

キャスター台の穴から転倒防止脚bの突起をつまみ、外に押し出し、転倒防止脚bを取り外します。残りの転倒防止脚bも同様の手順で取り外します。

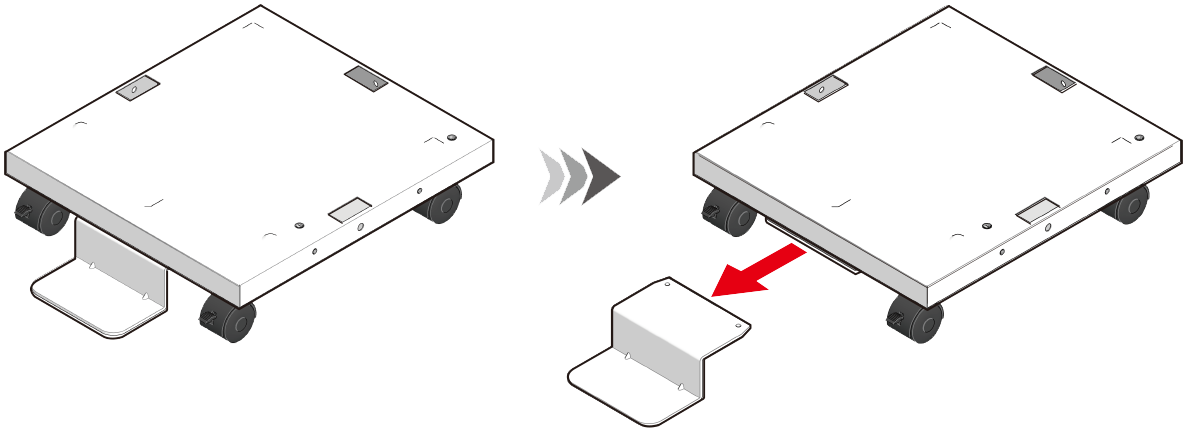

キャスター台から転倒防止脚aを取り外します。
キャスター台を梱包箱に入れます。そのとき、手順13から手順16で取り外したキャスター台金具(2個)と位置決めピン(2個)、転倒防止脚b(3個)、転倒防止脚aも梱包箱に入れてください。
- 取り外した連結部品をなくさないようにしてください。
