ベルトユニットを交換する
交換の目安は、「ベルトユニット」をご覧ください。

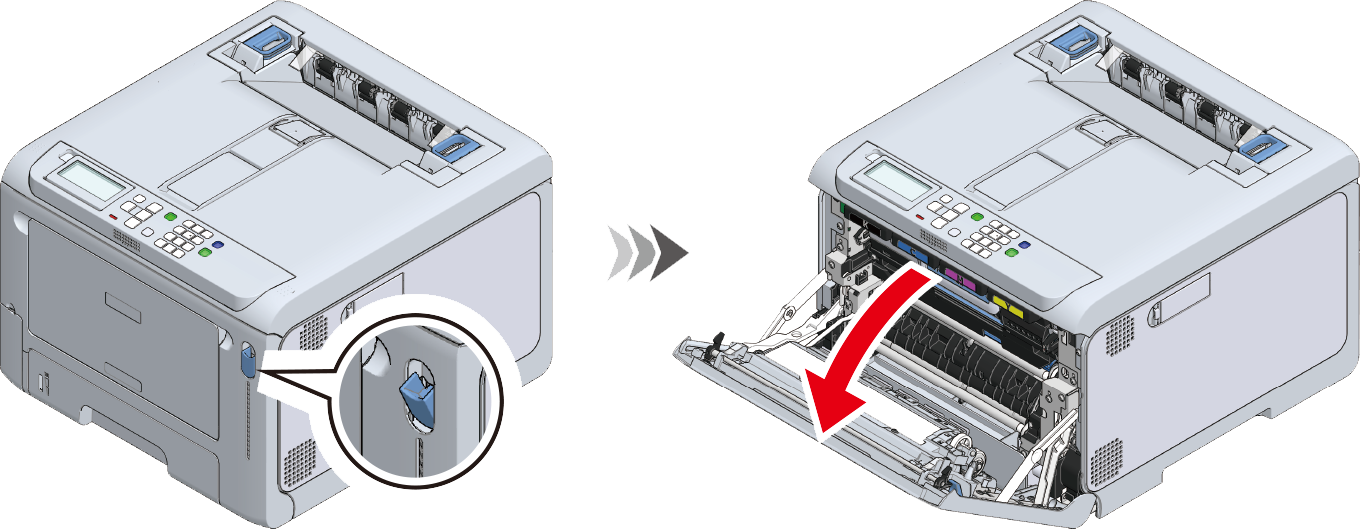

フロントカバーオープンレバー(青)を引き、フロントカバーを開けます。
L2レバーを引き、本体排紙トレイを止まる位置まで上げます。
ベルトユニットの青い取っ手を持ち、ベルトユニットを取り出します。
やけどのおそれがあります。 定着器は高温になっていますので、触らないでください。
- イメージドラム(緑の筒の部分)は、非常に傷つきやすいため、取り扱いには十分注意してください。
- イメージドラムは直射日光や強い光(約1,500ルクス以上)に当てないでください。室内の照明の下でも5分間以上は放置しないでください。

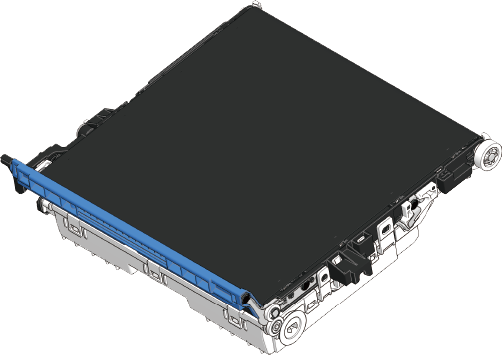

新しいベルトユニットを箱から取り出します。

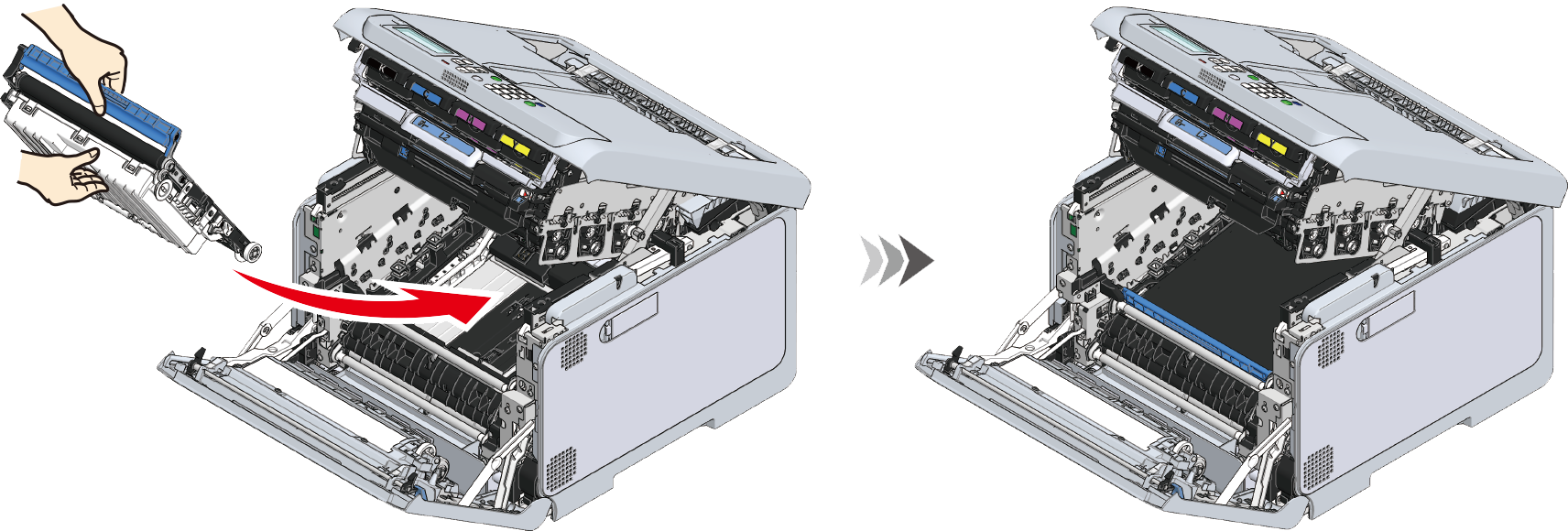

ベルトユニットの青い取っ手を持ち、装置にセットします。
本体排紙トレイを閉じ、両端を上からしっかり押します。

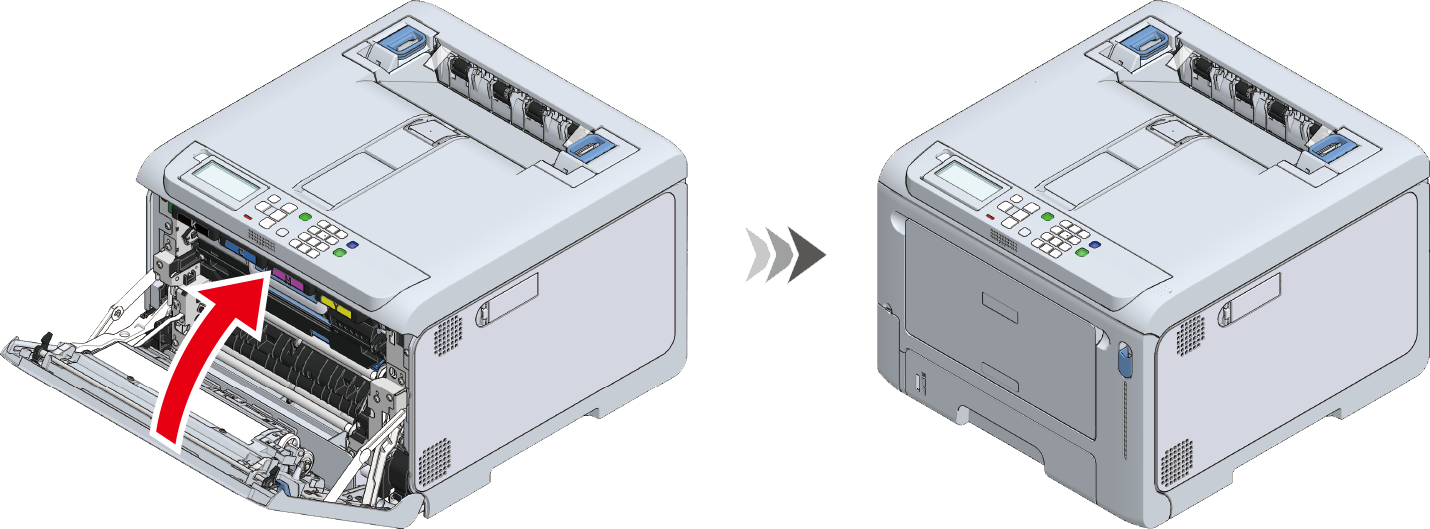

- フロントカバーを両手でしっかりと閉じます。
- 使用済みのベルトユニットの回収にご協力ください。詳しくは、別冊「COREFIDOガイド」をご覧ください。
