専用キャスター台を取り付ける

	ケガをするおそれがあります。
装置が転倒するおそれがあります。必ず付属の連結部品を取り付けてください。 増設トレイを３段取り付ける場合は、必ず転倒防止脚を取り付けてください。

本機を移動するためのキャスターが付いた台です。

転倒防止のための転倒防止脚も付属しています。増設トレイを取り付けたとき、ご使用をおすすめします。

キャスター台を取り付けるときは、プラスドライバーとマイナスドライバーが必要です。

	ケガをするおそれがあります。
本機は、重量が約30kg ありますので、2 人以上で持ち上げてください。

1. 専用キャスター台の部品がそろっていることを確認します。

   1. 本体
   2. 転倒防止脚a
   3. 転倒防止脚b（3個）

   4. 位置決めピン（2個）

   5. キャスター台金具（2個）
   6. ねじ（4個）



2. 専用キャスター台の正面に転倒防止脚aを取り付けます。



3. 次に側面と背面に転倒防止脚b（3個）を取り付けます。




4. 専用キャスター台を裏返して、転倒防止脚aと転倒防止脚b（3個）がしっかり入っていることを確認します。




5. 専用キャスター台を元に戻し、位置決めピン（2個）を取り付けます。マイナスドライバーで位置決めピン（2個）を回して固定します。




6. 本体の電源を切り、電源コードとすべてのケーブルを取り外します。



   • ケーブルを差し込んだまま取り付けると、ケーブルに足を引っ掛けたりしてケガをするおそれがあります。

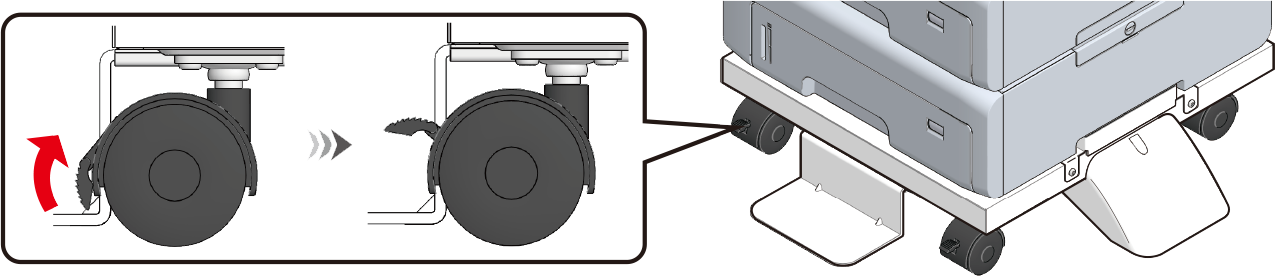

7. 本体と増設トレイを取り付けるときに専用キャスター台が動かないよう、キャスター（2か所）をロックします。



8. 本体または増設トレイと、専用キャスター台の右側面と前面をそろえて、底面の穴と専用キャスター台の位置決めピンが合うように、静かに重ねます。



9. プラスドライバーを使い、本体と専用キャスター台または増設トレイと専用キャスター台をキャスター台金具（2個）とねじ（4個）で連結します。
   図は、増設トレイと専用キャスター台を連結している場合を例にしています。



10. さらに増設トレイを追加する場合は、専用キャスター台と連結した増設トレイと、取り付ける増設トレイの右側面と前面をそろえて、底面の穴と突起が合うように、静かに重ねます。



11. 重ねた増設トレイの左右を、マイナスドライバーを使い、付属の部品で連結します。



12. 複数の増設トレイを取り付けた場合は、本体と増設トレイの右側面と前面をそろえて、本体底面の穴と増設トレイの突起が合うように静かに重ねます。



13. 増設トレイを取り付けた場合は、本体と増設トレイの左右を、マイナスドライバーを使い、付属の部品で連結します。

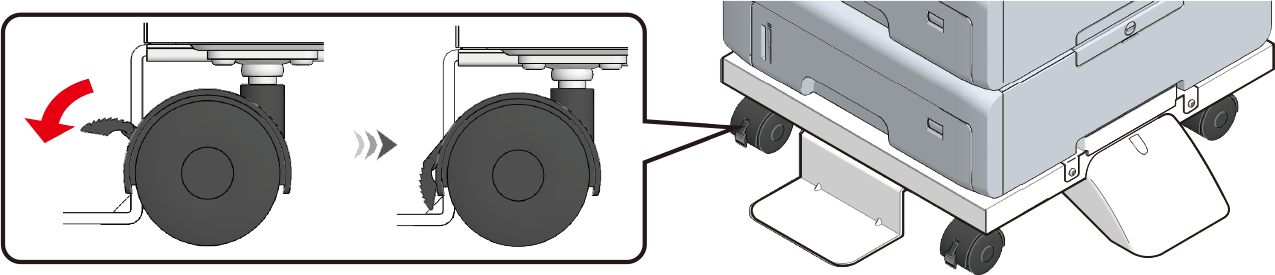

14. 設置場所を移動するときは、キャスターのロック（2か所）を解除して移動します。



15. 設置場所に移動した後は、動かないようにキャスター（2か所）をロックします。





    • 本機の運搬時や消耗品、メンテナンス品の交換時、用紙をトレイにセットするときなどに、本機の転倒防止のため、次の点に注意してください。

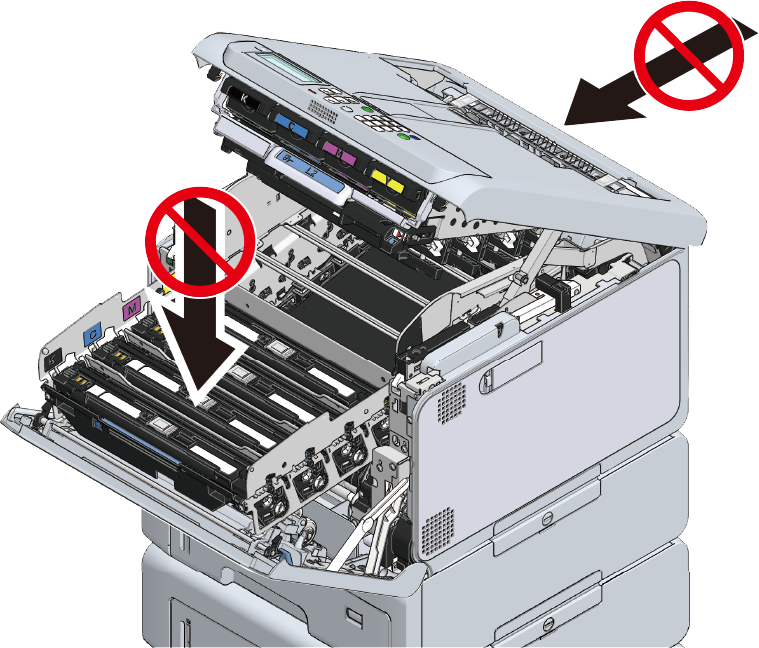

      • 本機の本体排紙トレイを開けてイメージドラムを引き出した状態で、本機の背面やイメージドラムバスケットを押さないでください。

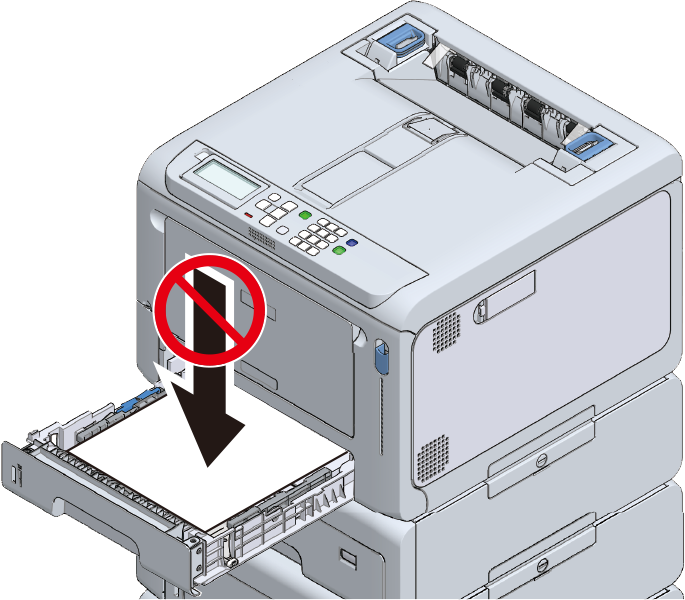

      • カセットを引き出した状態で、カセットを上から押さないでください。

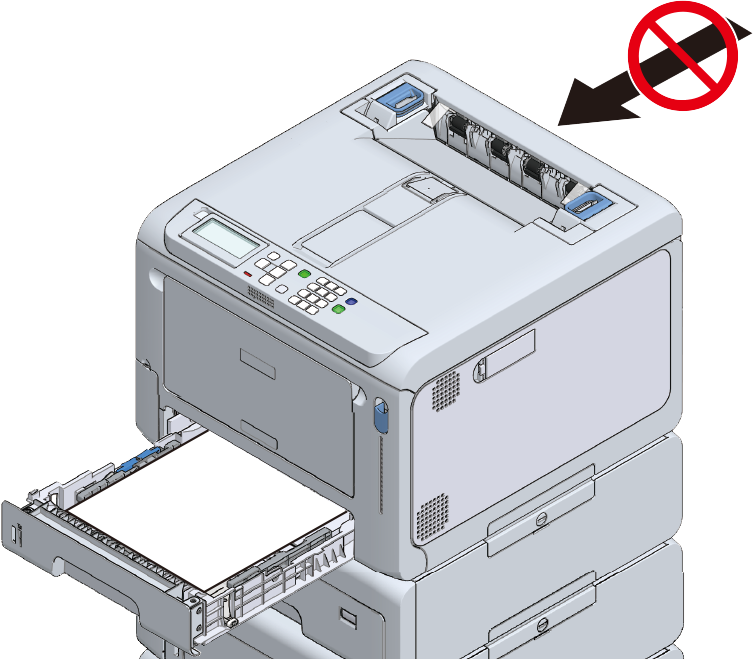

      • カセットを引き出した状態で、本機を背面から押さないでください。




16. 本機に電源コード、取り外したケーブルを取り付けます。

17. 本機の電源を入れます。
    増設トレイユニットを取り付けた場合は、取り付けの確認とプリンタードライバーの設定が必要です。

    プリンタードライバーの設定をする
