給紙ローラーを交換する(トレイ1)
交換の目安は、「給紙ローラー」をご覧ください。
- 給紙ローラーを交換するときは、清潔な手で交換してください。手の油分やハンドクリームがゴム部分に付くと給紙機能が低下する場合があります。
- トレイ2/3/4 の給紙ローラーを交換する場合は、「給紙ローラーを交換する(トレイ2/3/4)」をご覧ください。
新しい給紙ローラセットの部品がそろっていることを確認します。
- 分離ローラー
- 給紙ローラー(ギアなし)
給紙ローラー(ギア付)
用紙カセットを引き抜きます。
- 装置の電源が入った状態で用紙カセットを引き抜くと、「トレイの設定を変更しますか?」とディスプレーに表示することがあります。この表示は、用紙カセットを本体に戻すと、約10 秒後に自動的に消えます。

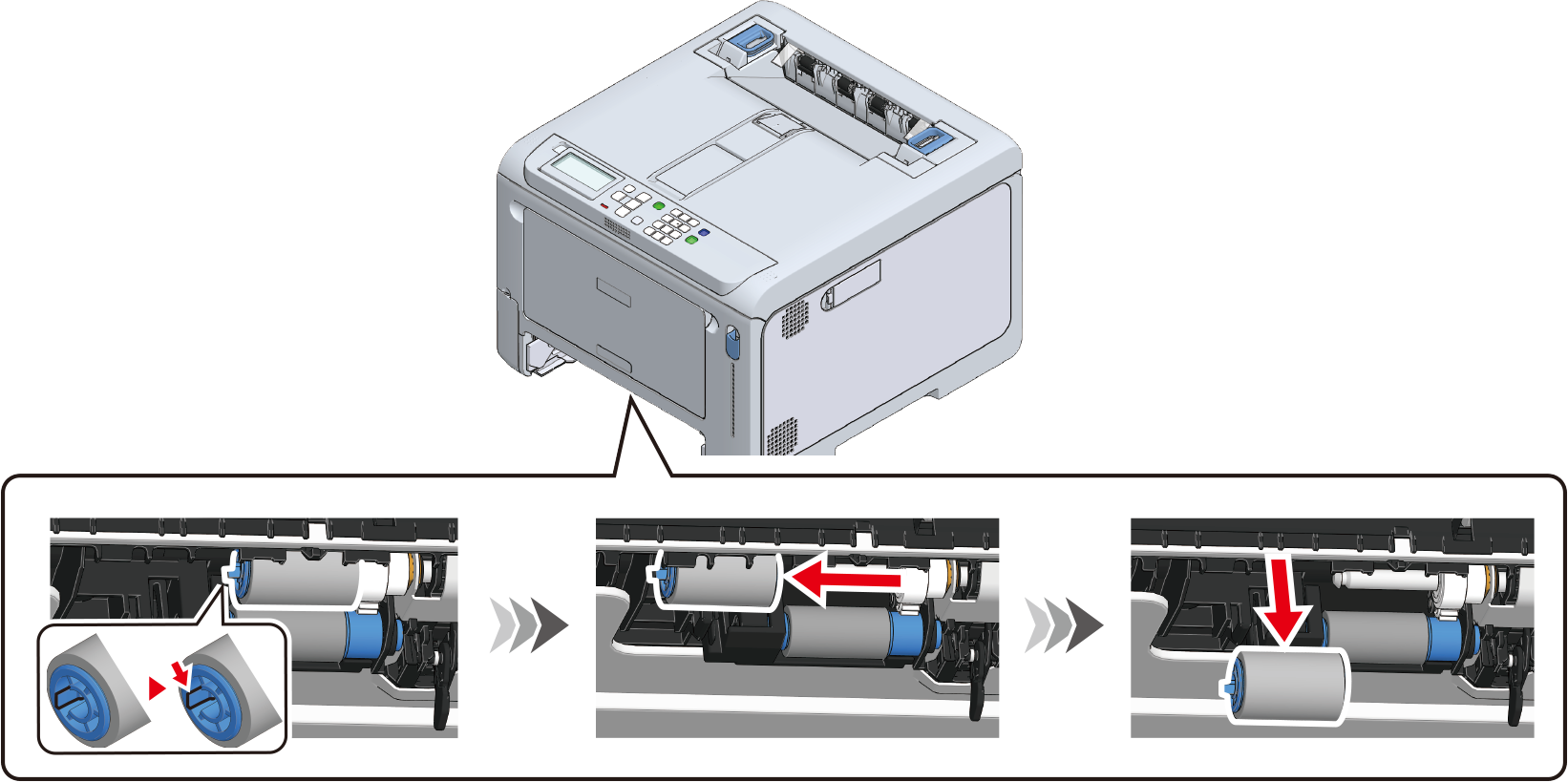

手前の給紙ローラー(ギアなし)の側面の突起部を外側に広げながら、左にスライドさせて、取り外します。

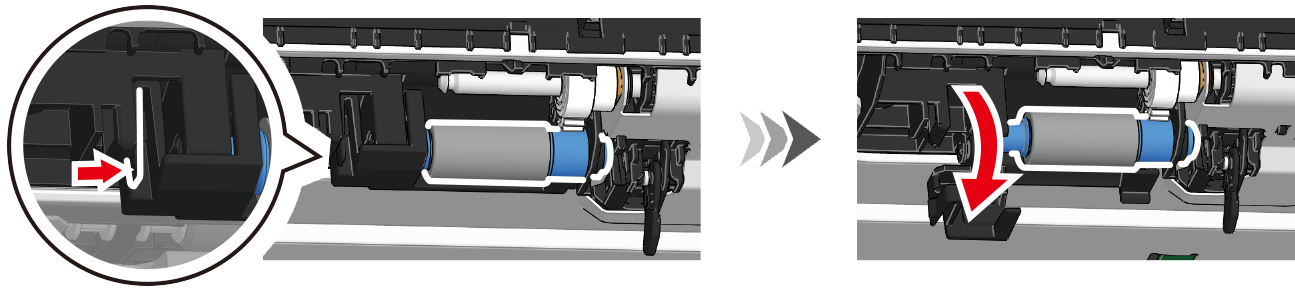

奥の給紙ローラー(ギア付)の左側のカバーを開けます。カバーは左下の細い突起の先端を内側に押しながら、下方向に回転させると開きます。

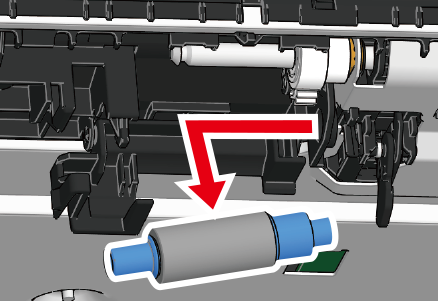

給紙ローラー(ギア付)を左にスライドさせて、取り外します。

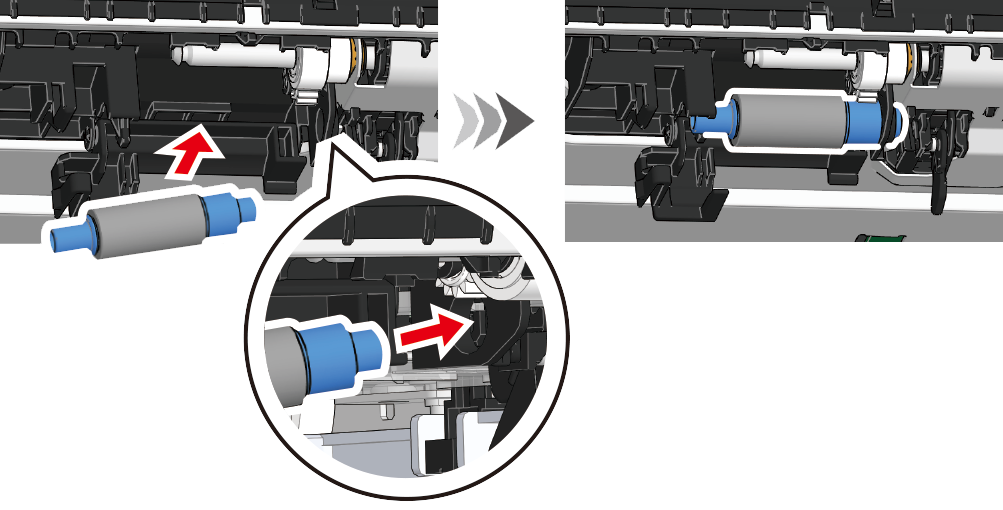

新しい給紙ローラー(ギア付)を取り付けます。ギア側の軸を、本機の奥にある、白い小さいギアの下の穴に差し込みます。
- 給紙ローラー(ギア付)から手を離すと落ちてしまう場合は、正常に差し込まれていません。

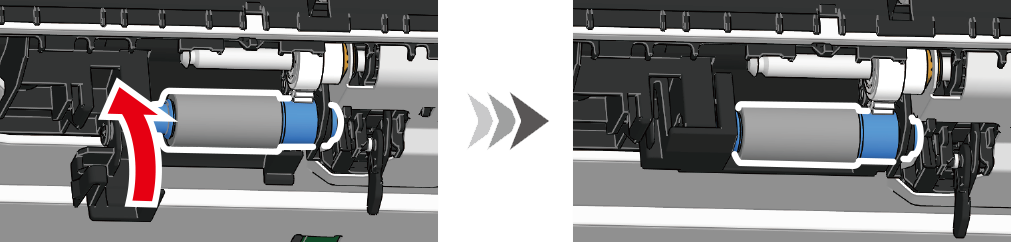

左側のカバーを閉じます。

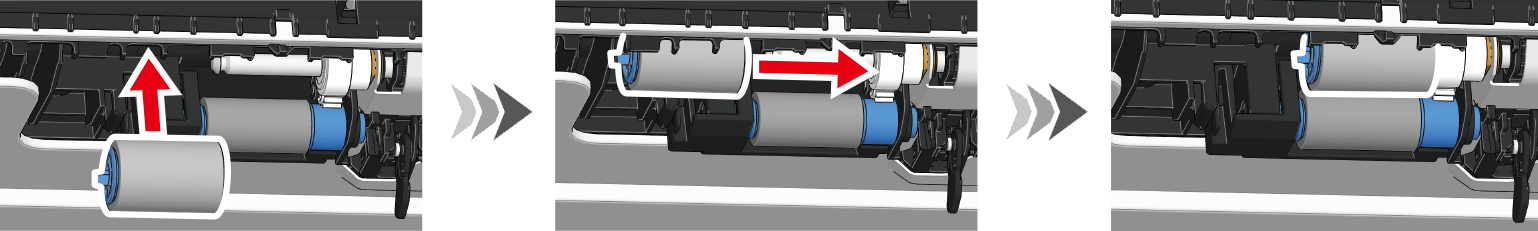

新しい給紙ローラー(ギアなし)を取り付けます。給紙ローラー(ギアなし)の突起がある側を左にして、金属の軸に差し込みます。
- 入れにくい場合は給紙ローラー(ギアなし)を上方向に回転させながらスライドさせます。
- 用紙カセットから用紙を取り出します。

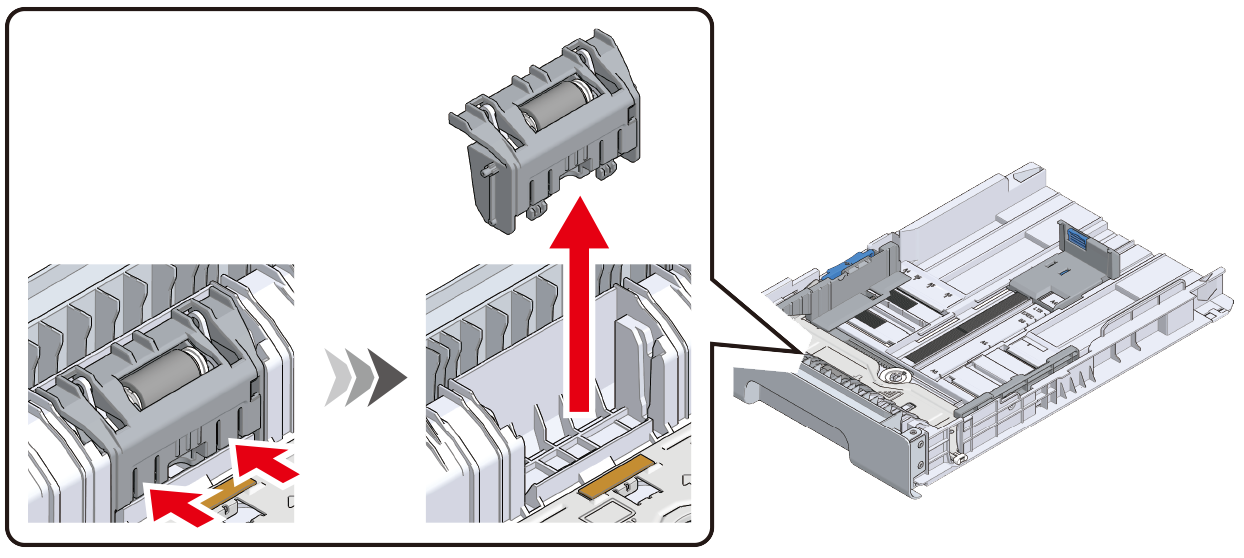

分離ローラーの下部にある2本のスリット中央部(2か所)を押しながら上にスライドして、分離ローラーを外します。

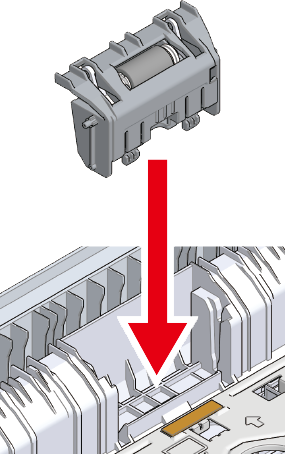

新しい分離ローラーを用紙カセットに取り付けます。分離ローラーの両側の突起と用紙カセットの溝が合うように、スライドして取り付けます。
- ローラーのゴムの部分はさわらないようにしてください。

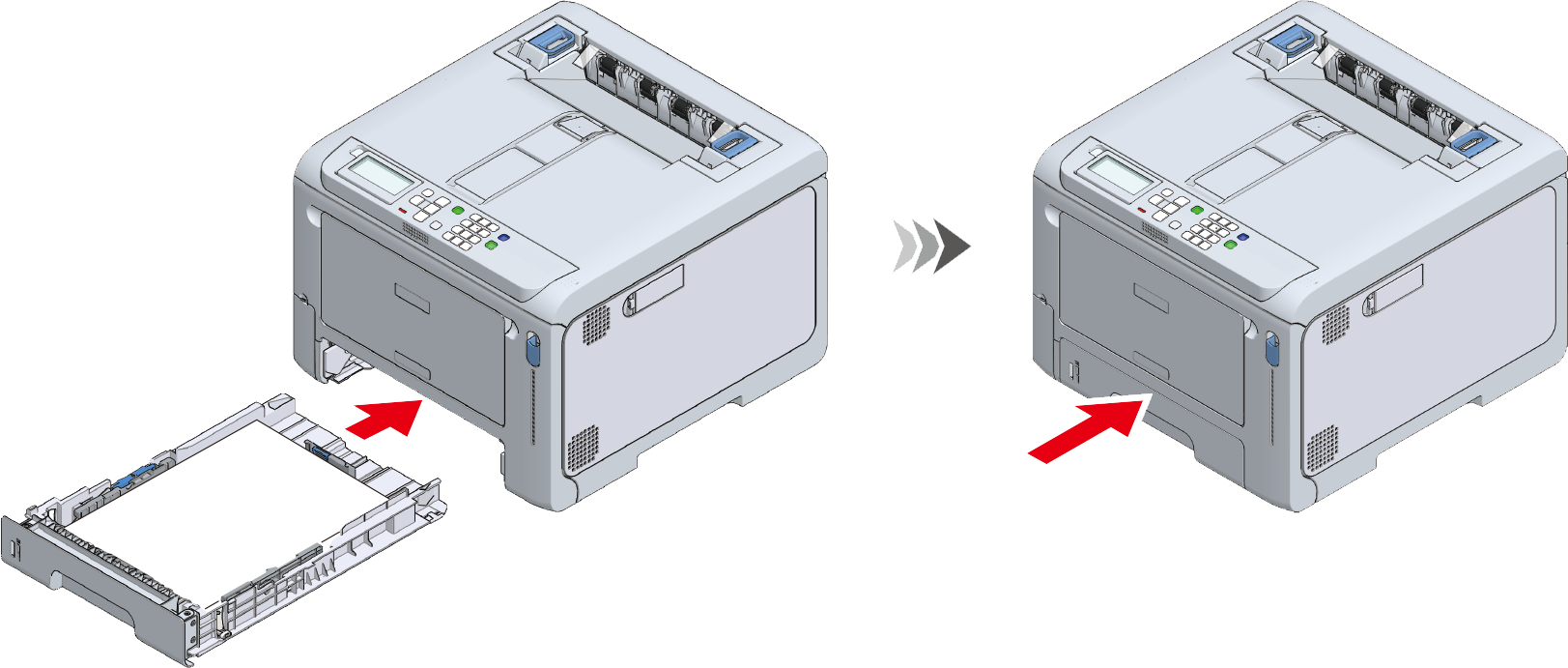

用紙カセットに用紙をセットし、本体に戻します。
- トレイ1の給紙ローラーカウンターをクリアします。
操作パネルで[管理者用メニュー]-[その他設定]-[給紙ローラーカウンタークリア]-[トレイ1クリア]-[実行]-[はい]を選択し、《OK》を押します。
- 使用済みの給紙ローラーの回収にご協力ください。詳しくは、別冊「COREFIDOガイド」をご覧ください。
