イメージドラムを交換する
ここでは、イメージドラムのみを新品に交換し、トナーカートリッジは引き続き使用する場合の手順について説明します。
イメージドラムとトナーカートリッジの両方を新品に交換する場合は、「イメージドラムとトナーカートリッジを交換する」をご覧ください。
- 今まで使用していたトナーカートリッジを新しいイメージドラムに取り付けて使用すると、それぞれのトナーカートリッジの残量表示は正しく表示されなくなります。また、交換後まもなく「トナーの交換時期が近づいています。」または「トナーがなくなりました。新しいトナーカートリッジに交換してください。」になる場合があります。
商品本来の性能を発揮させるために、OKI純正の消耗品をご使用ください。
純正品以外の消耗品をご使用になって生じた不具合の対応は、保証やメンテナンス契約にかかわらず有償となります。(純正品以外の消耗品の使用がすべて不具合を起こすわけではありませんが、ご使用にあたっては十分にご留意ください。)
新しいイメージドラムを用意します。

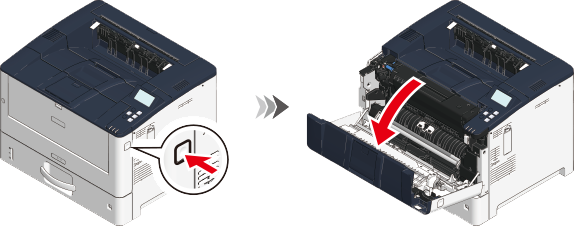

装置側面のフロントカバーオープンボタンを押し、フロントカバーを手前に開けます。
トナーカートリッジ左側の青いレバーの位置が、鍵ロックマークになっていることを確認します。
- 青いレバーには触れないでください。レバーを動かすとイメージドラムが取り出せません。
トナーカートリッジを持ち、少し押し上げてから手前に引き抜きます。トナーカートリッジにイメージドラムが取り付けられた状態で取り出されます。

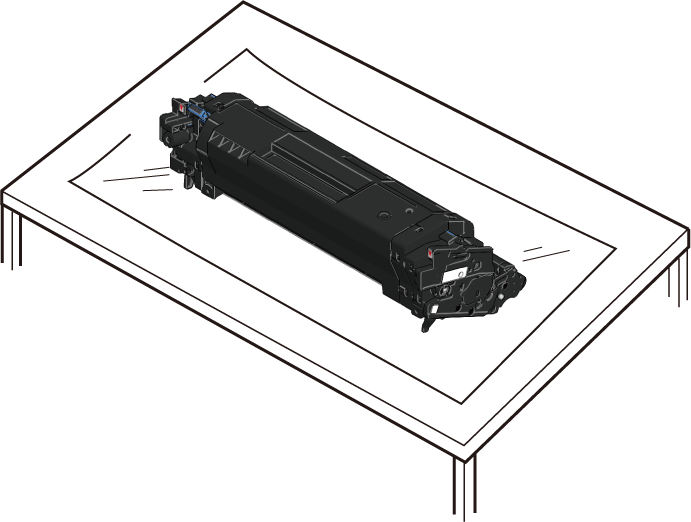

トナーカートリッジとイメージドラムを、新聞紙等を敷いた平らな場所に置きます。
新しいイメージドラムを包装袋から取り出し、新聞紙等を敷いた平らな場所に置きます。
イメージドラム(緑の筒の部分)は、非常に傷つきやすいため、取り扱いには十分注意してください。
イメージドラムは直射日光や強い光(約1,500ルクス以上)に当てないでください。室内の照明の下でも5分間以上は放置しないでください。

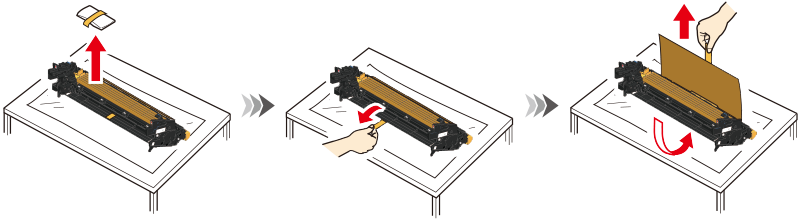

乾燥剤と保護シートを取り外します。
トナーカバーを取り外します。
トナーカバーは両手で取り扱い、周囲にぶつけないように注意してください。
古いイメージドラムに取り付けられているトナーカートリッジ左側の青いレバーを、鍵解除マークの方向に止まるまで回します。

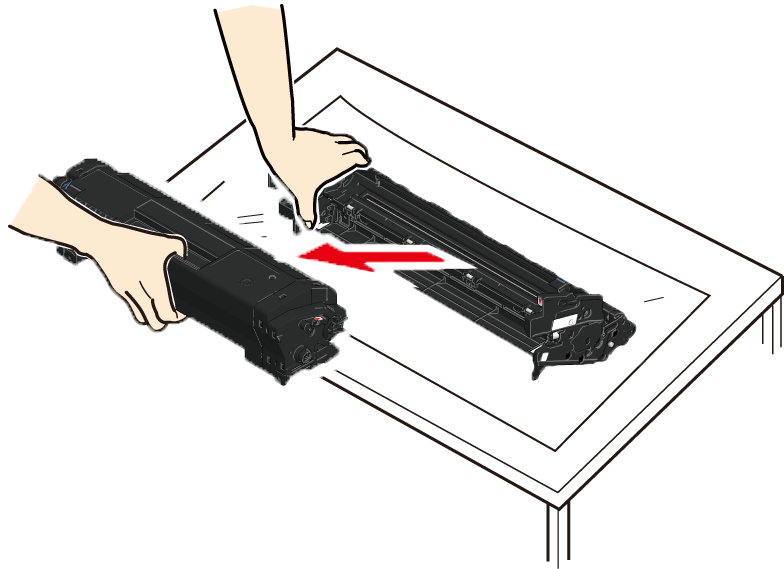

イメージドラムを押さえながら、トナーカートリッジを手前に引き抜きます。
トナーカートリッジ左右の三角印を新しいイメージドラムの三角印に合わせ、イメージドラムの溝にそってセットします。

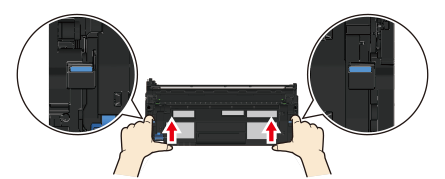

イメージドラムの左右の突起(青いシールの箇所)に指をかけ、トナーカートリッジをしっかり押し込みます。
トナーカートリッジ左側の青いレバーを鍵ロックマークの方向に止まるまで回します。
- イメージドラムとトナーカートリッジが正しく取り付けられていないと、トナーカートリッジのレバーが回りません。

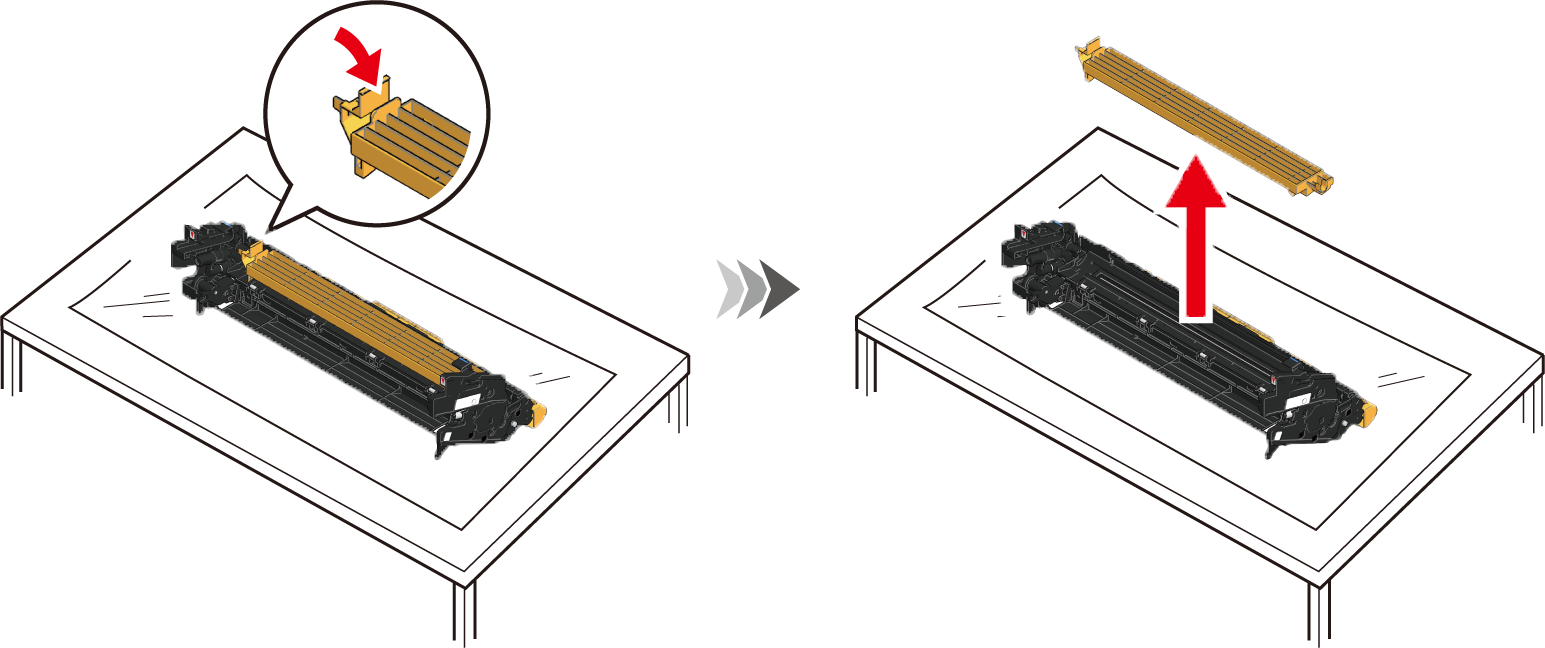

イメージドラムのドラムカバーを外します。
トナーカートリッジを持ち、斜め上からトナーカートリッジとイメージドラムをセットします。
トナーカートリッジの右側ラベルで[セット位置]を確認し、トナーカートリッジを押し込みます。イメージドラムの左右の三角印が奥まで入っていることを確認します。

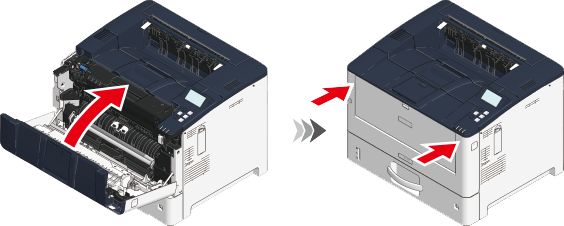

フロントカバーを両手でしっかりと閉めます。
- 使用済みのイメージドラムの回収にご協力ください。詳しくは、別冊「COREFIDOガイド」をご覧ください。
