給紙ローラーを交換する(トレイ2/3/4)

交換の目安は、「給紙ローラー」をご覧ください。

ここでは、トレイ2の給紙ローラーを交換する手順を例に説明します。トレイ3/4の給紙ローラーも同様の手順で交換します。

  • 給紙ローラーを交換するときは、清潔な手で交換してください。手の油分やハンドクリームがゴム部分に付くと給紙機能が低下する場合があります。


  1. 新しい給紙ローラセット(トレイ1/2/3/4用)を用意し、部品がそろっていることを確認します。

    分離ローラー
    給紙ローラー(ギアなし)
    給紙ローラー(ギア付)
  2. トレイ2の用紙カセットの取っ手を持って止まるまで引き出し、用紙カセットの側面に持ち替えて少し上げて引き抜きます。

    • 装置の電源が入った状態で用紙カセットを引き抜くと、「設定を変更しますか?」とディスプレーに表示することがあります。この表示は、用紙カセットを本体に戻すと、約10秒後に自動的に消えます。
  3. 手前の給紙ローラー(ギアなし)の左にある青いレバーを左に押しながら、給紙ローラー(ギアなし)を左にスライドさせて、取り外します。

  4. 奥の給紙ローラー(ギア付)の右にある青いレバーを右に押しながら、給紙ローラー(ギア付)を下に傾けて、取り外します。

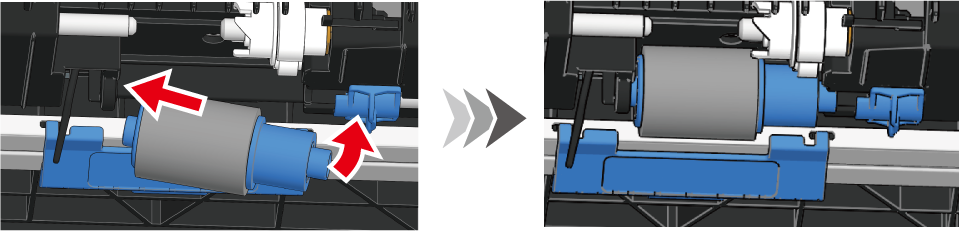

  5. 新しい給紙ローラー(ギア付)を取り付けます。右の青いレバーを右に押しながら、給紙ローラー(ギア付)を黒い軸に取り付けます。

  6. 青いレバーから手を離します。

  7. 新しい給紙ローラー(ギアなし)を取り付けます。左の青いレバーを左に押しながら、給紙ローラー(ギアなし)を白い軸に押し付けます。

  8. 青いレバーから手を離します。

  9. 白いギアと青いギアを奥側に回し、2つの給紙ローラーが回転することを確認します。

  10. 用紙カセットから用紙を取り出します。

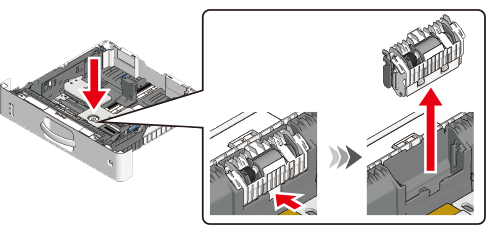

  11. 金属板を押さえ、分離ローラーの中央部を押しながら上にスライドして、分離ローラーを外します。

  12. 新しい分離ローラーの両側の突起と用紙カセットの溝が合うように、スライドして取り付けます。

    • ローラーのゴムの部分はさわらないようにしてください。
  13. 用紙カセットに用紙をセットし、少し上から本体に差し込み、元の位置に戻します。

    • 勢いよく用紙カセットを本体に戻すと、用紙ストッパーがずれる恐れがあります。
  14. 交換したトレイの給紙ローラーカウンターをクリアします。
    操作パネルで[管理者用メニュー]-[その他設定]-[給紙ローラーカウンタークリア]-[交換したトレイ名 クリア]-[実行]-[はい]を選択し、《OK》を押します。


  • 使用済みの給紙ローラーの回収にご協力ください。詳しくは、別冊「COREFIDOガイド」をご覧ください。
