開梱

ケガをするおそれがあります。

本機は、重量が約30kg ありますので、2人以上で持ち上げてください。

  • 必ず、本装置に添付されている消耗品/メンテナンス品を先にご使用ください。添付品以外の消耗品/メンテナンス品を先に取り付けると、寿命が正しく表示されなくなったり、後から添付品が使えなくなります。

  • イメージドラム(緑の筒の部分)は、非常に傷つきやすいため、取り扱いには十分注意してください。
  • イメージドラムは、直射日光や、約1,500ルクスを超える強い光に当てないでください。室内の照明の下でも、5分を超えて放置しないでください。
  • 梱包箱や緩衝材は本機を輸送するときに必要です。捨てずに保管しておいてください。

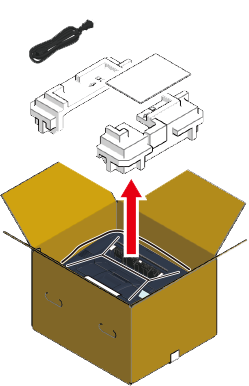

  1. 梱包箱を開け、付属品と緩衝材を取り出します。

  2. ビニール袋から本機を取り出します。

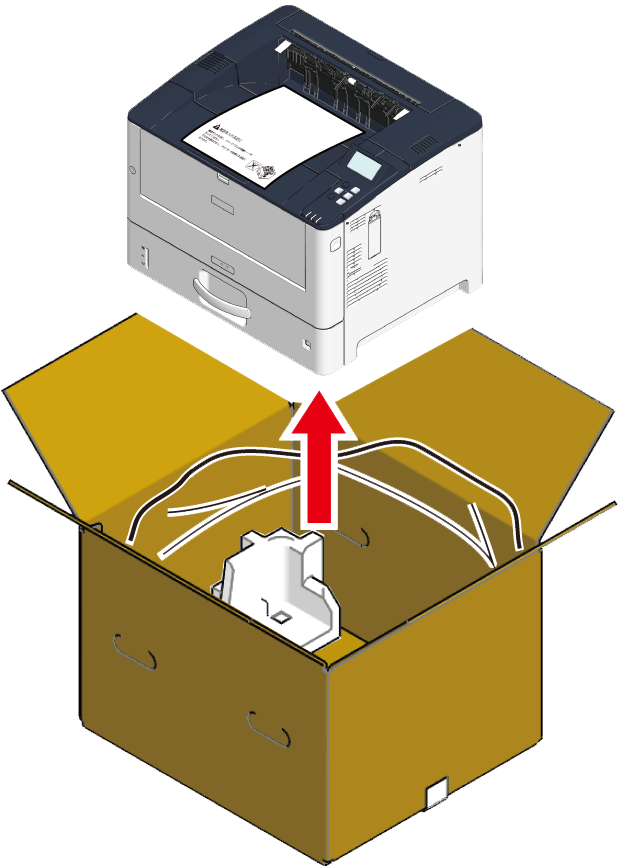

  3. 本機を持ち上げ、設置場所に置きます。

  4. 本機の上部にある乾燥剤と紙、フロントカバーを止めているテープ(2か所)を取り外します。

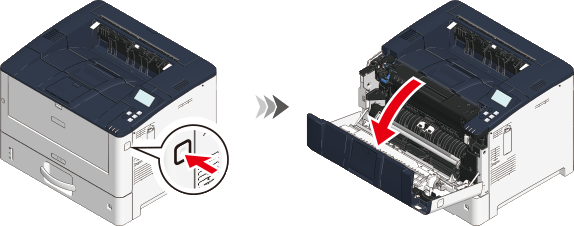

  5. 装置側面のフロントカバーオープンボタンを押し、フロントカバーを手前に開けます。

  6. スタータートナーカートリッジを持ち、少し押し上げてから手前に引き抜きます。スタータートナーカートリッジにイメージドラムが取り付けられた状態で取り出されます。

  7. トナーカートリッジとイメージドラムを、新聞紙等を敷いた平らな場所に置きます。

  8. スタータートナーカートリッジ左側の青いレバーを鍵ロックマークの方向に止まるまで回します。

  9. イメージドラムの保護シートを止めているテープをはがし、保護シートを矢印の方向にゆっくり引き抜きます。

  10. スタータートナーカートリッジを持ち、斜め上からトナーカートリッジとイメージドラムをセットします。

  11. スタータートナーカートリッジの右側ラベルで[セット位置]を確認し、スタータートナーカートリッジを押し込みます。イメージドラムの左右の三角印が奥まで入っていることを確認します。

  12. フロントカバーを両手でしっかりと閉めます。
