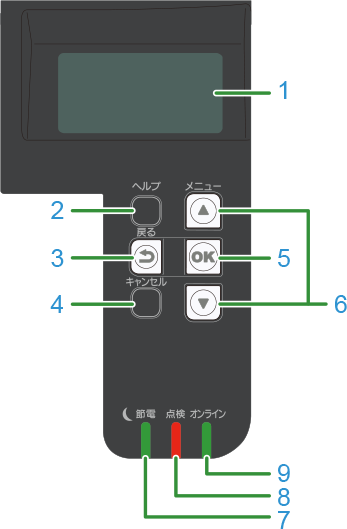

操作パネルの名称とはたらき
番号 | 名称 | 機能 |
|---|---|---|
1 | ディスプレー | 装置の状態や、操作の指示を表示します。 待機画面には、「トナー残量表示」と「トレイ情報表示」の2種類があります。 工場出荷時の設定では「トナー残量表示」になっています。 |
2 | 《ヘルプ》ボタン | ヘルプ画面を表示します。閉じるときは、《ヘルプ》ボタンを再度押すか、《戻る》ボタンまたは《キャンセル》ボタンを押します。 |
3 | 《戻る》ボタン | 前の画面に戻ります。 |
4 | 《キャンセル》ボタン | 現在の印刷を取り消します。メニューを表示しているときは、待機画面に戻ります。 |
5 | 《OK》ボタン | 反転表示された項目を確定します。 装置がスリープモードのときは、スリープモードを解除します。 |
6 | スクロールボタン ▲▼ | メニューを選択したり、画面の表示をスクロールするときに使用します。 数値を入力する画面では、数値の入力に使用できます。 |
7 | 節電ランプ | パワーセーブモードのときは緑色に点灯し、スリープモードのときは緑色に点滅します。 |
8 | 点検ランプ | 装置の状態を表します。 正常時は、消灯しています。 点灯：軽微なエラーが起こったことを示します。 点滅：重大なエラーが起こったことを示します。 |
9 | オンラインランプ | 装置がオンラインのときは緑色に点灯し、オフラインのときは消灯します。 |
