給紙ローラーを交換する（マルチパーパストレイ（MPトレイ））

交換の目安は、「給紙ローラー」をご覧ください。

給紙ローラーを交換するときは、清潔な手で交換してください。手の油分やハンドクリームがゴム部分に付くと給紙機能が低下する場合があります。

新しい給紙ローラセット（マルチパーパストレイ用）を用意し、部品がそろっていることを確認します。
分離ローラー
給紙ローラー（ギアなし）
給紙ローラー（ギア付）

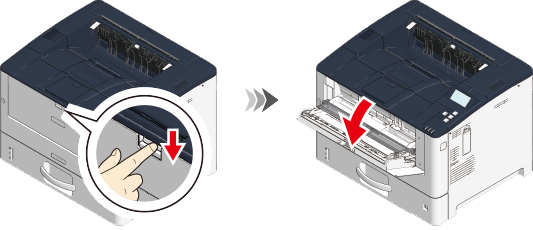

正面のくぼみの白い部分を押し、マルチパーパストレイを手前に開けます。
- 電源を入れたまま交換作業をすると、「設定を変更しますか？」とディスプレーに表示することがあります。この表示は、約10秒後に自動的に消えます。
用紙セットカバーを上げます。
手差しガイドを内側に移動します。
マルチパーパストレイを軽く持ち上げながら、右側のアームを内側に押し、アームの突起を溝から外します。
マルチパーパストレイを下げ、アームの突起を上に出します。
手順5と6を参考に、マルチパーパストレイの左側のアームの突起を溝から外して上に出します。
外したアームを本体につくまで持ち上げます。
上側の給紙ローラー（ギア付）の側面の突起を外側に広げながら、左にスライドさせて取り外します。
マルチパーパストレイの中央部を押し、分離ローラー下部にある小窓から見える白い部品を押したままにします。下側の給紙ローラー（ギアなし）側面の突起を外側に広げて、左にスライドさせて取り外します。
マルチパーパストレイの中央部を押し、分離ローラー下部にある小窓に指をかけて、上に押し上げて、分離ローラーを取り外します。
新しい分離ローラーを準備します。マルチパーパストレイの中央部を押し、分離ローラー左側の台形部が、装置の溝に合うように置きます。
- ローラーのゴムの部分と透明のフィルムは、さわらないようにしてください。
分離ローラーが水平の状態であることを確認して、分離ローラーの角の両端を同時に下に押し込みます。
- ローラーのゴムの部分と透明のフィルムは、さわらないようにしてください。
新しい給紙ローラー（ギアなし）を準備します。マルチパーパストレイの中央部を押し、分離ローラー下部にある小窓から見える白い部品を押したままにします。給紙ローラー（ギアなし）を突起がある側を左にして、下側の軸に、奥に突き当たるまでスライドさせて取り付けます。
入れにくい場合は、給紙ローラー（ギアなし）を下方向に回転させながらスライドさせて取り付けます。
新しい給紙ローラー（ギア付）を準備します。給紙ローラー（ギア付）のギアを右にして、上側の軸に右にスライドさせて、カチッと音がする位置まで押し込みます。
用紙セットカバーを下ろします。
マルチパーパストレイを軽く持ち上げ、マルチパーパストレイの右側のアームを内側に押し、アームの突起を溝に引っ掛けます。
- アームの突起を正しい位置にセットしないと、マルチパーパストレイを閉めたときに、用紙セットカバーが割れることがあります。必ず正しい位置にセットしてください。
同様に、マルチパーパストレイの左側のアームの突起を溝に引っ掛けます。
- アームの突起を正しい位置にセットしないと、マルチパーパストレイを閉めたときに、用紙セットカバーが割れることがあります。必ず正しい位置にセットしてください。
マルチパーパストレイを閉めます。
マルチパーパストレイが閉まらない場合は、手順16から手順18までを確認してください。
マルチパーパストレイの給紙ローラーカウンターをクリアします。
操作パネルで［管理者用メニュー］-［その他設定］-［給紙ローラーカウンタークリア］ -［マルチパーパストレイクリア］-［実行］-［はい］を選択し、《OK》を押します。
