増設トレイユニットを取り付ける
ケガをするおそれがあります。 | ||
装置が転倒するおそれがあります。必ず付属の連結部品を取り付けてください。 |
増設トレイユニットは、セットできる用紙を増やしたいときに取り付けます。取り付けたあと、プリンタードライバーでトレイの数を設定します。
増設トレイユニットと増設トレイユニット(大)の2種類あります。合わせて3段まで取り付けできます。必ず付属の連結部品を取り付けてください。
増設トレイを3段取り付ける場合は、オプションの専用キャスター台を使用することをおすすめします。
増設トレイユニットを取り付けるときは、マイナスドライバーが必要です。
- 梱包箱や緩衝材は増設トレイを輸送するときに必要です。捨てずに保管しておいてください。
増設トレイから印刷した場合、印刷位置がずれるときは、増設トレイごとに印刷位置を補正します。詳しくは「トレイの印刷位置を補正する」をご覧ください。

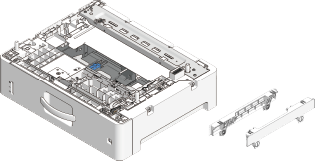

増設トレイユニット 型名:TRY-M3D1 | 増設トレイユニット(大) 型名:TRY-M3E1 |
---|---|
ケガをするおそれがあります。 | ||
本機は、重量が約30kg ありますので、2人以上で持ち上げてください。 |
ここでは、増設トレイユニット(大)を2段取り付ける場合を例にしています。

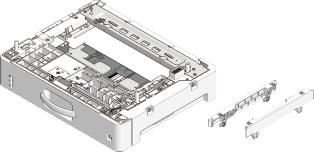

増設トレイユニット(大)の部品がそろっていることを確認します。
増設トレイユニット(大) 連結部品(2本) ネジ(4個) 本体の電源を切り、電源コードとすべてのケーブルを取り外します。
- 必ず電源を切り、電源コードとすべてのケーブルを抜いてから、増設トレイユニットを取り付けてください。電源を入れた状態で増設トレイユニットを取り付けると、本機と増設トレイユニットが故障する場合があります。
- ケーブルを差し込んだまま取り付けると、ケーブルに足を引っ掛けたりしてケガをするおそれがあります。
増設トレイを1台、設置します。
手順3で設置した増設トレイの上に、もう1台の増設トレイを、右側面と前面をそろえて、底面の穴と突起が合うように、静かに重ねます。
マイナスドライバーを使い、2台の増設トレイの左右を、付属の部品で連結します。
本体と増設トレイの右側面と前面をそろえて、本体底面の穴と増設トレイの突起が合うように、本体を静かに重ねます。

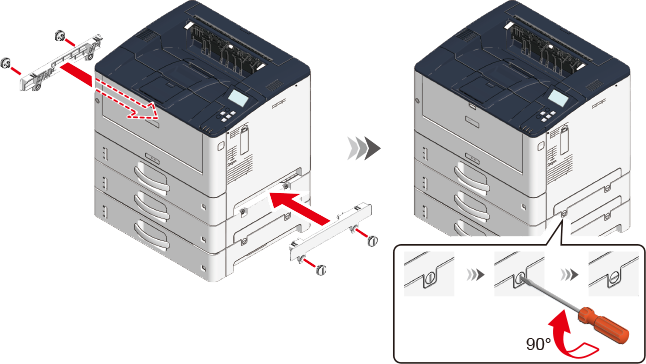

マイナスドライバーを使い、本体と増設トレイの左右を、付属の部品で連結します。
- 本機の運搬時や消耗品、メンテナンス品の交換時、用紙をトレイにセットするときなどに、本機の転倒防止のため、次の点に注意してください。

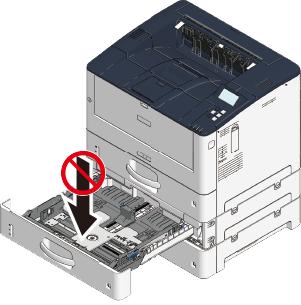

用紙カセットを引き出した状態で、用紙カセットを上から押さないでください。

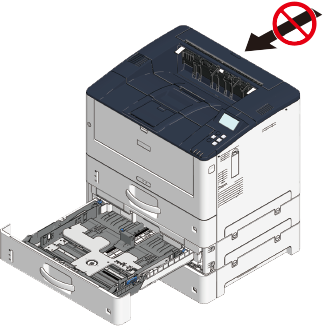

- 用紙カセットを引き出した状態で、本機を背面から押さないでください。
- 本機の運搬時や消耗品、メンテナンス品の交換時、用紙をトレイにセットするときなどに、本機の転倒防止のため、次の点に注意してください。
本体に電源コード、取り外したケーブルを取り付けます。
本機の電源を入れます。
- 操作パネルのスクロールボタン を押して[プリンター情報]が選択されていることを確認し、《OK》を押します。
- [印刷枚数]が選択されていることを確認し、《OK》を押します。
- 取り付けた増設トレイが、ディスプレーに表示されていることを確認します。
- 内容を確認し終えたら、《キャンセル》を押して、待機画面に戻ります。
パソコンと本機を接続し、ソフトウェアのインストールが完了したら、プリンタードライバーで増設トレイユニットの設定をします。
