メンテナンスキットを交換する
メンテナンスキットは、定着器と転写ローラーがセットになっています。次の手順に従って、定着器と転写ローラーを同時に交換します。
新しいメンテナンスキットを用意し、部品がそろっていることを確認します。
定着器 転写ローラー 本体排紙トレイの中央を持ち、開けます。
やけどのおそれがあります。 定着器は高温になっていますので、作業は慎重に行い、持ち上げるときは必ずハンドルを持ってください。熱いときは無理をせず、冷めるまで待ってから作業を行ってください。
定着器の左側の青い固定レバーを鍵解除マークの方向に止まるまで回し、ロックを解除します。
定着器の中央のハンドルを持ち、装置から取り出します。
新しい定着器を箱から取り出し、青い固定レバーを鍵解除マークの方向に止まるまで回します。
青い固定レバーが左側にくるように定着器を持ち、装置にセットします。

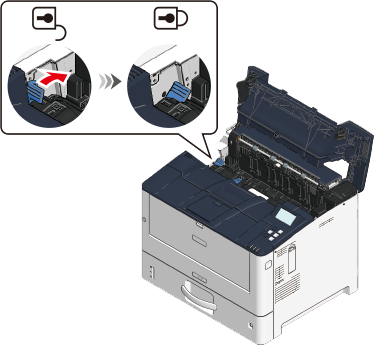

定着器の青い固定レバーを鍵ロックマークの方向に止まるまで回し、ロックします。

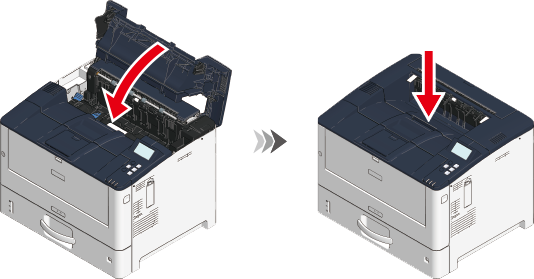

本体排紙トレイを閉めます。

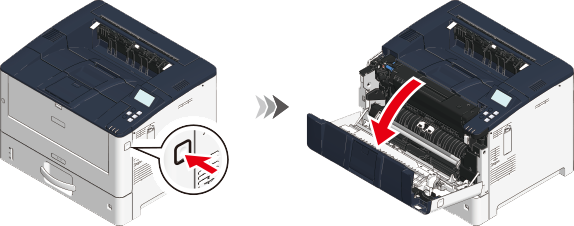

装置側面のフロントカバーオープンボタンを押し、フロントカバーを手前に開けます。
トナーカートリッジを持ち、少し押し上げてから手前に引き抜きます。トナーカートリッジにイメージドラムが取り付けられた状態で取り出されます。
トナーカートリッジの青いレバーには触れないでください。
イメージドラム(緑の筒の部分)は、非常に傷つきやすいため、取り扱いには十分注意してください。
イメージドラムは直射日光や強い光(約1,500ルクス以上)に当てないでください。室内の照明の下でも5分間以上は放置しないでください。
取り出したトナーカートリッジとイメージドラムを、新聞紙等を敷いた平らな場所に置き、光が当たらないように紙などをかぶせます。

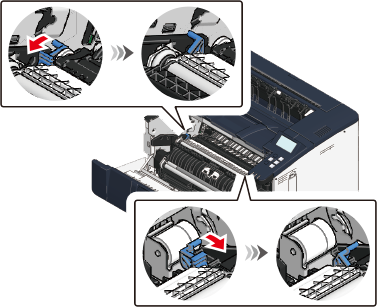

装置内部の左右の青いレバーを手前に倒します。

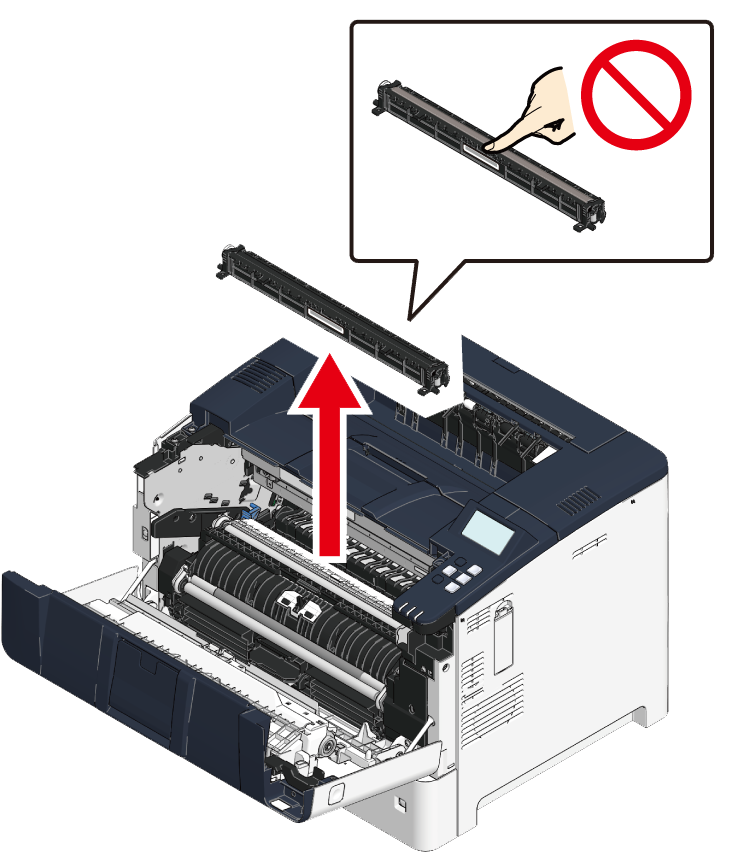

転写ローラーの両端を上から持ち、静かに取り出します。
- 中央のスポンジの部分には触れないように注意してください。
新しい転写ローラーを箱から取り出します。

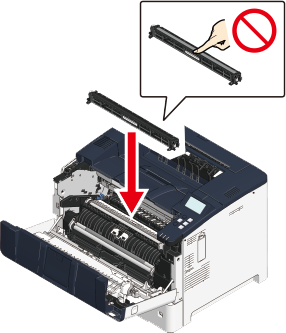

転写ローラーの中央のシールを手前にし、両端を持って、装置内部にセットします。
- 中央のスポンジの部分には触れないように注意してください。
- 転写ローラーの奥側が低くなるようにセットしてください。転写ローラーの奥側が高くなっている場合は、正しくセットされていません。

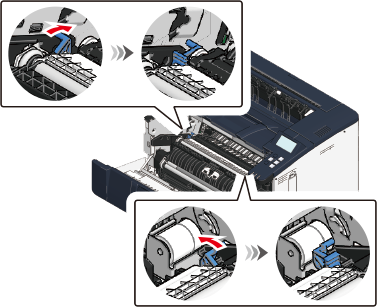

装置内部の左右の青いレバーを奥側に倒します。

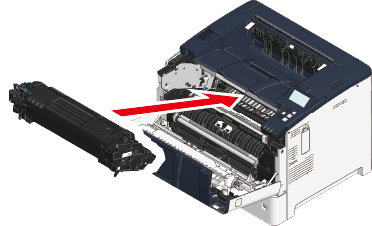

トナーカートリッジを持ち、斜め上からトナーカートリッジとイメージドラムをセットします。
トナーカートリッジの右側ラベルで[セット位置]を確認し、トナーカートリッジを押し込みます。イメージドラムの左右の三角印が奥まで入っていることを確認します。
フロントカバーを両手でしっかりと閉めます。
- 使用済みの定着器と転写ローラーの回収にご協力ください。詳しくは、別冊「COREFIDOガイド」をご覧ください。
