外形寸法

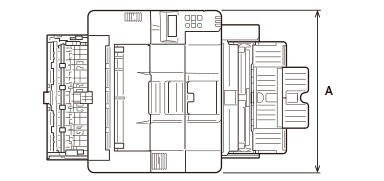

平面図
B822dn | B842dn | |
|---|---|---|
A | 478㎜ | 478㎜ |

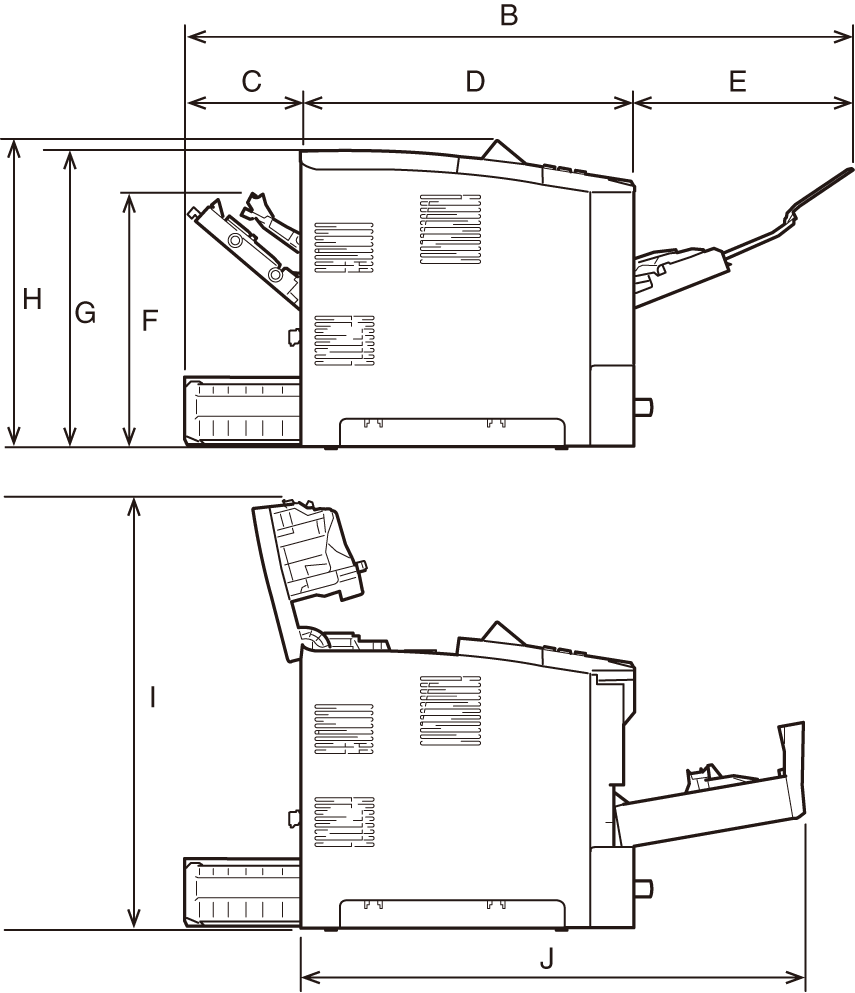

側面図
B822dn | B842dn | |
|---|---|---|
B | 790㎜ | 790㎜ |
C | 135㎜ | 135㎜ |
D | 392㎜ | 392㎜ |
E | 263㎜ | 263㎜ |
F | 256㎜ | 303㎜ |
G | 286㎜ | 348㎜ |
H | 307㎜ | 360㎜ |
I | 437㎜ | 500㎜ |
J | 585㎜ | 585㎜ |
オプション装着時
増設トレイユニット | 増設トレイユニット（大） | |
|---|---|---|
K | 478㎜ | 478㎜ |
L | 635㎜（B822dnに装着時の値） | 784㎜（B842dnに装着時の値） |
M | 381㎜（B822dnに装着時の値） | 472㎜（B842dnに装着時の値） |
N | 95㎜ | 124㎜ |
O | 95㎜ | 124㎜ |
P | 95㎜ | 124㎜ |
Q | 64㎜ | 64㎜ |
R | 482㎜ | 482㎜ |
S | 617㎜ | 617㎜ |
