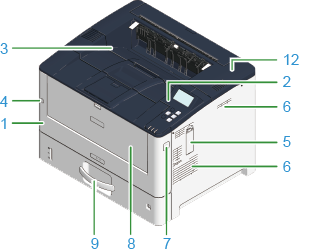

本体前面
番号 | 名称 | 機能 |
|---|---|---|
1 | フロントカバー | 本体の手前側のカバーです。フロントカバーオープンボタンを押すと手前に開きます。 |
2 | 操作パネル | |
3 | 本体排紙トレイ（トップカバー） | 印刷が完了した用紙が排紙されます。 |
4 | 電源スイッチ | 本体の電源を入れたり、切ったりします。 |
5 | 無線LANモジュールカバー | 無線LANモジュール格納部のカバーです。 |
6 | 通気口 | 本体内部への空気の出入り口です。装置の左側面と背面にもあります。 通気口をふさがないように設置してください。 |
7 | フロントカバーオープンボタン | フロントカバーを開くときに押します。 |
8 | マルチパーパストレイ（MPトレイ） | さまざまなサイズの用紙をセットできます。 |
9 | トレイ1用紙カセット | 印刷する用紙をセットします。 |
10 | 用紙サポーター | マルチパーパストレイに用紙をセットします。 |
11 | 用紙セットカバー | マルチパーパストレイにセットした用紙を押さえます。 |
12 | NFCマーク | NFC機能を使うとき、ここにモバイル機器を近づけます。NFC機能については、「モバイル機器からプリントする」をご覧ください。 |
