Montaż dodatkowego podajnika
 | Może to spowodować urazy. |  |
Urządzenie może się przewrócić. Zainstaluj elementy mocujące. Aby skorzystać z dedykowanej podstawki na kółkach, należy zamontować podstawki wspierające. | ||
Zainstaluj dodatkowy podajnik, aby załadować większą ilość papieru. Po instalacji należy ustawić liczbę podajników w sterowniku drukarki.
Można zainstalować do trzech podajników. Zainstaluj elementy mocujące.
Aby zainstalować dowolny z trzech podajników dodatkowych, zaleca się zainstalowanie opcjonalnej, dedykowanej podstawki na kółkach, aby ograniczyć ryzyko przewrócenia drukarki. Upewnij się, że wsporniki również zostały zainstalowane.
Do montażu dodatkowego podajnika wymagany jest płaski śrubokręt.
- Opakowanie oraz materiały amortyzujące są konieczne podczas transportu podajnika. Nie wyrzucaj ich, przechowuj je w bezpiecznym miejscu.
W przypadku użycia tacy rozszerzającej do drukowania z, jeżeli pozycja drukowania ulegnie przypadkowego przesunięciu, należy skorygować pozycję drukowania dla każdej z tacy rozszerzającej. Szczegóły znajdują się w „Dostosowanie pozycji wydruku dla podajnika”.

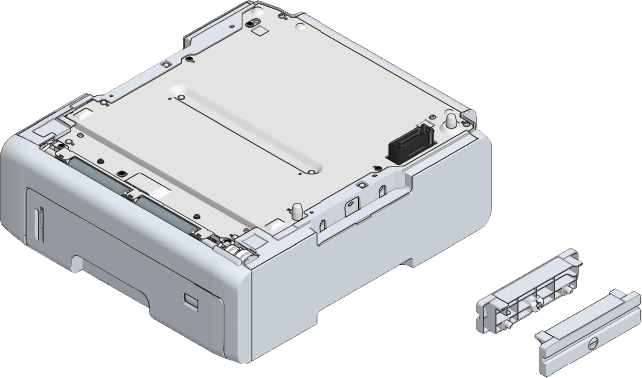

Model: N36810A |
|---|
| Może to spowodować urazy. | |
Urządzenie waży około 30 kg, dlatego powinno być podnoszone przez co najmniej 2 osoby. | ||
W tym rozdziale opisano przykład instalacji dwóch podajników dodatkowych.
Wyłącz urządzenie, a następnie odłącz kabel zasilający oraz pozostałe przewody.
- Pamiętaj, aby wyłączyć urządzenie i odłączyć przewód zasilający oraz wszystkie kable przed instalacją dodatkowego podajnika. Instalowanie podajnika dodatkowego przy włączonym zasilaniu może spowodować uszkodzenie podajnika oraz urządzenia.
- Instalowanie urządzenia z połączonym przewodem może grozić potknięciem i urazem.
Zainstaluj jeden podajnik dodatkowy.

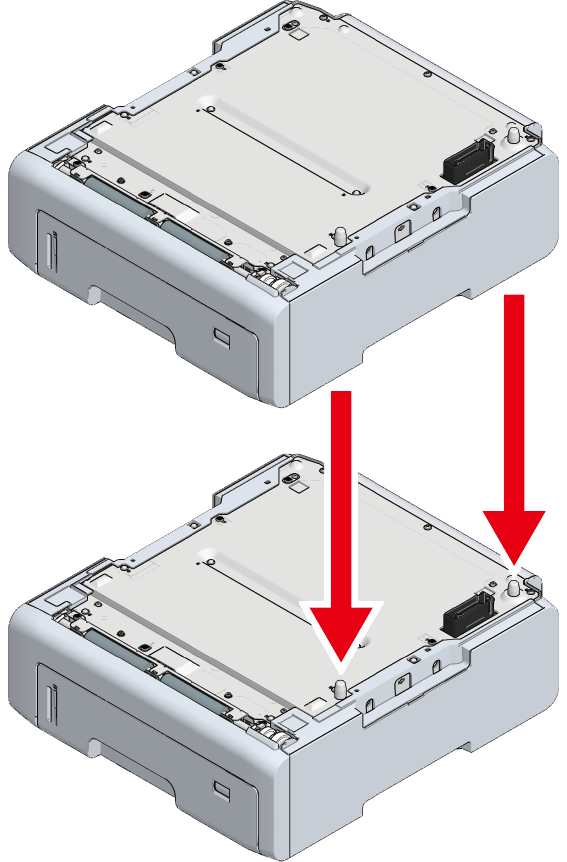

Delikatnie ułóż podajnik dodatkowy na podajniku dodatkowym zamontowanym w Kroku 2, tak aby były równo ułożone wzdłuż prawego brzegu i z przodu oraz, aby elementy wystające pasowały do otworów na dole.
Zamocuj podajniki dodatkowe po obu stronach korzystając z płaskiego śrubokręta.
Przy ustawieniu jednostki głównej i podajników dodatkowych, należy je delikatnie ułożyć tak, aby wystające elementy podajników dodatkowych pasowały do otworów w dolnej części jednostki głównej.

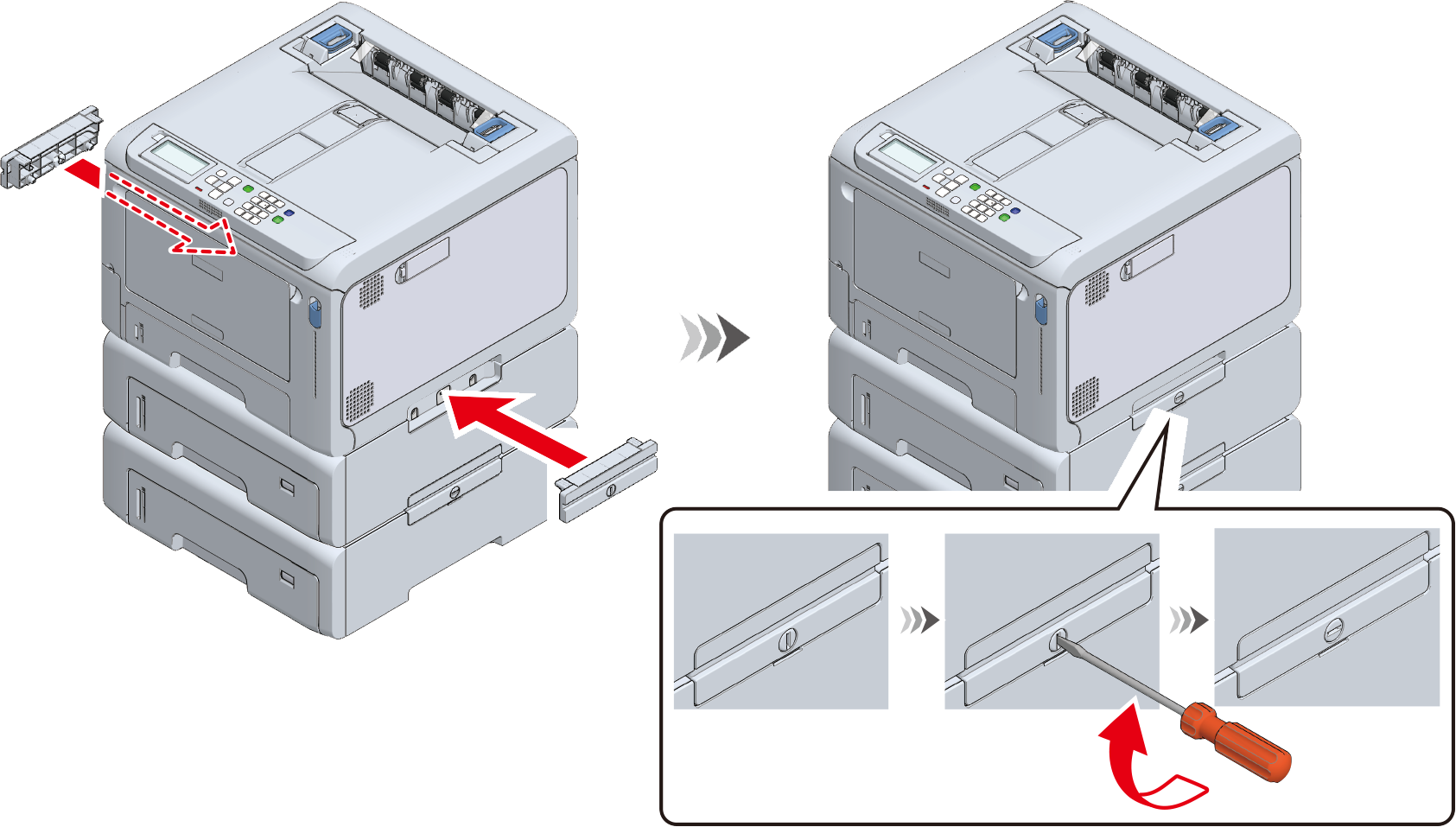

Zamocuj jednostkę główną i tace dodatkowe za pomocą płaskiego śrubokręta.
- Podczas transportu drukarki lub wymiany materiałów eksploatacyjnych, zespołów konserwacyjnych czy też wkładania papieru do podajnika, przestrzegaj poniższych zaleceń, aby uniknąć ryzyka przewrócenia.

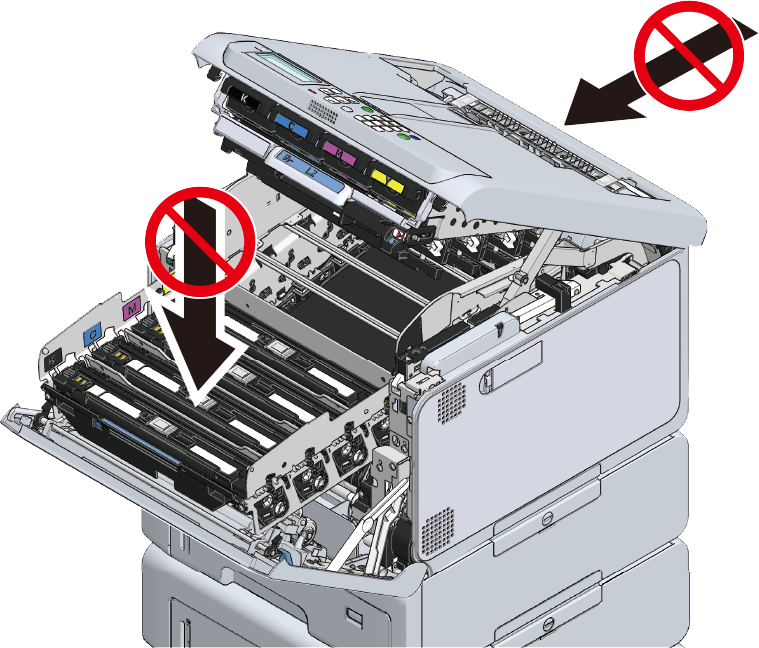

Nie naciskaj tylnej części urządzenia oraz pojemnika na bęben światłoczuły podczas, gdy taca odbiorcza jest otwarta a bęben światłoczuły został wyjęty.
Nie naciskaj z góry na otwartą kasetę podajnika.

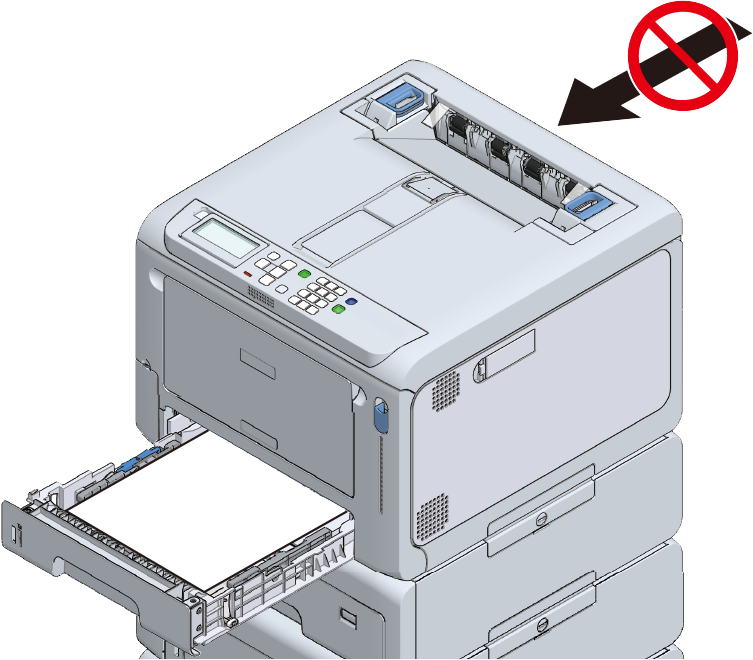

Nie naciskaj tylnej części urządzenia podczas, gdy są wyjęte kasety.
- Podczas transportu drukarki lub wymiany materiałów eksploatacyjnych, zespołów konserwacyjnych czy też wkładania papieru do podajnika, przestrzegaj poniższych zaleceń, aby uniknąć ryzyka przewrócenia.
Podłączyć kabel zasilający i odłączony przewód z powrotem do urządzenia głównego.
Uruchom urządzenie.
- Kilkukrotnie przyciśnij przycisk przewijania na panelu operatora i wybierz [Configuration (Konfiguracja)] i przyciśnij «OK».
- Sprawdź, czy wybrana została opcja [Tray Count (Liczenie podajników)], a następnie naciśnij przycisk «OK».
- Upewnij się, że na wyświetlaczu wyświetlana jest informacja o zainstalowaniu dodatkowej tacy.
- Po potwierdzeniu zawartości, naciśnij przycisk «ON LINE (ONLINE)», aby powrócić do ekranu gotowości.
Po podłączeniu tego urządzenia do komputera i zakończeniu instalacji oprogramowania należy ustawić podajnik dodatkowy w sterowniku drukarki.
