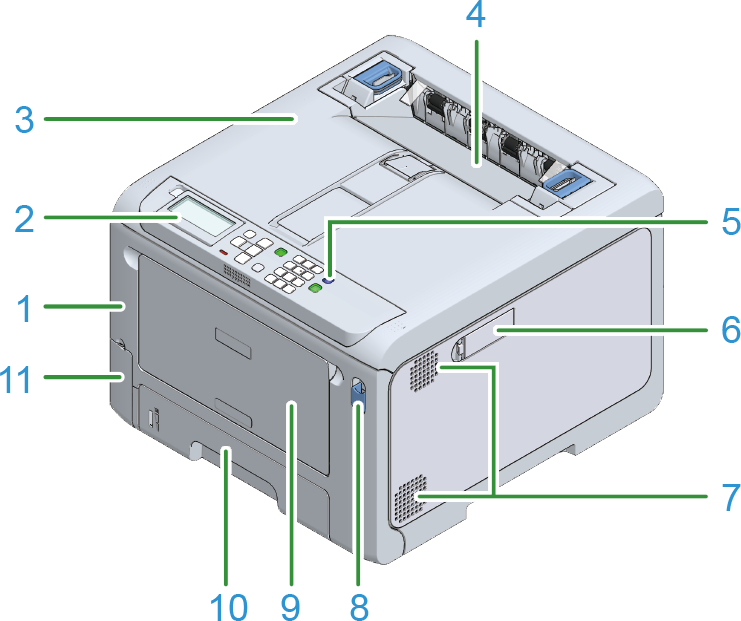

Przód
Nr. | Nazwa | Funkcja |
|---|---|---|
1 | Pokrywa przednia | To jest osłona na przedniej stronie jednostki głównej. Można otworzyć przednią pokrywę, pociągając jej dźwignię do siebie. |
2 | Panel operatora | To jest panel używany do obsługi jednostki głównej. Jest on wyposażony w wyświetlacz, przyciski funkcyjne, klawiaturę numeryczną, przycisk Fn, lampkę kontrolną, itp. |
3 | Taca wyjściowa (górna pokrywa) | To jest podajnik wyjściowy znajdujący się w górnej części urządzenia głównego. Po otwarciu przedniej pokrywy można ją otworzyć, pociągając za otwartą dźwignię do środka. |
4 | Zespół utrwalający | Ten element utrwala toner na papierze. |
5 | Przełącznik zasilania | Włącza/wyłącza zasilanie jednostki głównej. Zapala się na niebiesko po włączeniu zasilania, a wyłącza po wyłączeniu zasilania. |
6 | Pokrywa modułu bezprzewodowego LAN | Osłona modułu sieci bezprzewodowej LAN. |
7 | Wyloty powietrza | Pozwala na wlot i wylot powietrza z wnętrza jednostki głównej. Należy zwrócić szczególna uwagę, aby nie zablokować otworów wentylacyjnych. |
8 | Dźwignia otwierania pokrywy przedniej | To jest niebieska dźwignia służąca do odblokowania pokrywy przedniej. |
9 | Podajnik uniwersalny (MP tray) | Oprócz papieru o różnych rozmiarach, można również drukować na kopertach. |
10 | Podajnik 1 | Załaduj papier do drukowania. |
11 | Pojemnik na zużyty toner | To jest miejsce w którym przechowywany jest pojemnik na zużyty toner. |
12 | Obsługiwany papier | Załaduj papier do podajnika uniwersalnego. |
13 | Osłona ułożenia papieru | Przytrzymuje papier załadowany do podajnika uniwersalnego. |
