Wymiana pasa transferu

Cykl wymiany opisano w pozycji „Zespół pasa transferu”.

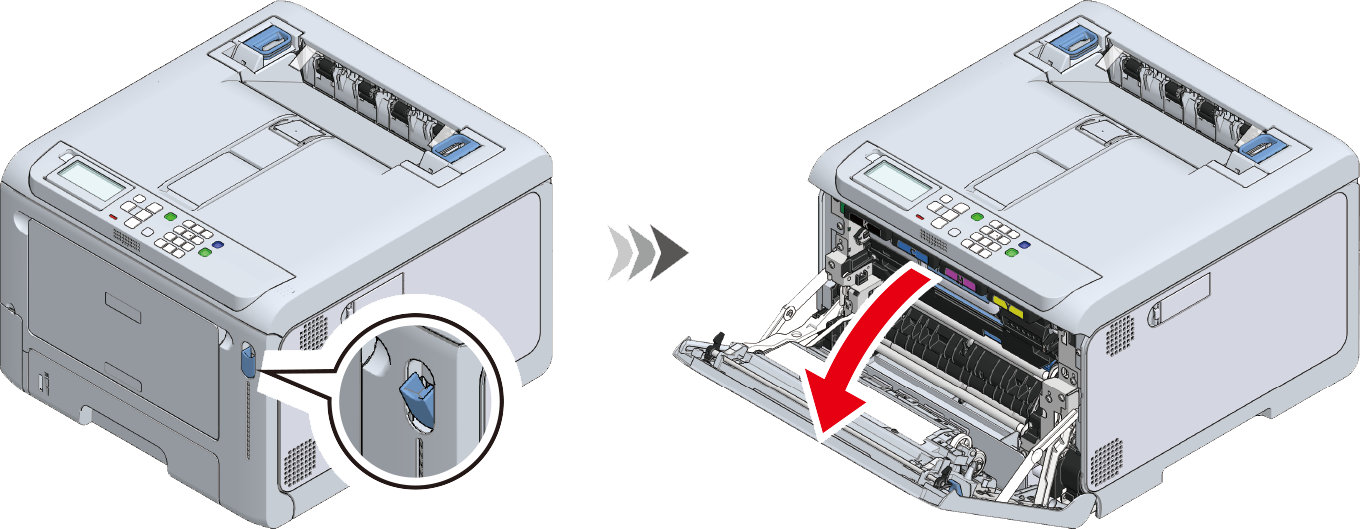

1. Przesuń dźwignię otwierania przedniej pokrywy (niebieska), aby otworzyć przednią pokrywę.

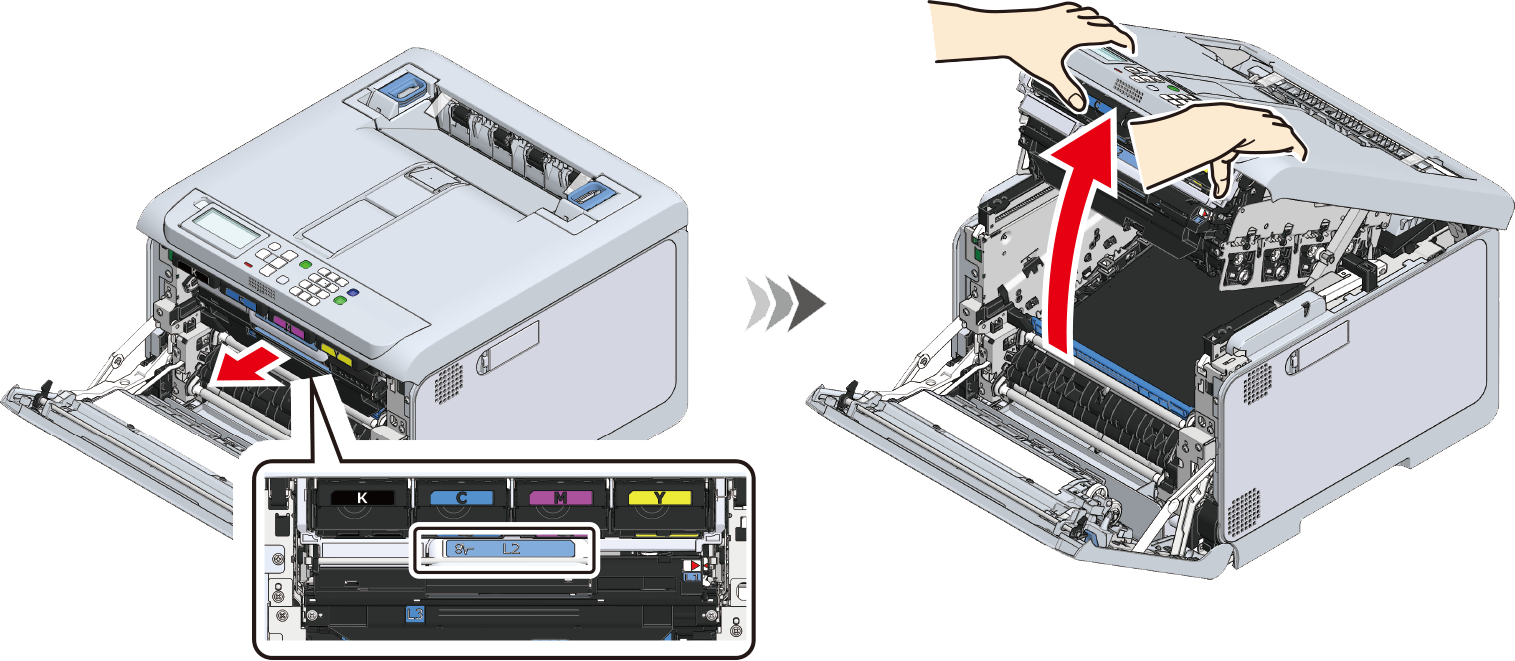

2. Pociągnij dźwignię L2 i podnieś podajnik wyjściowy aż osiądzie w pozycji stop.

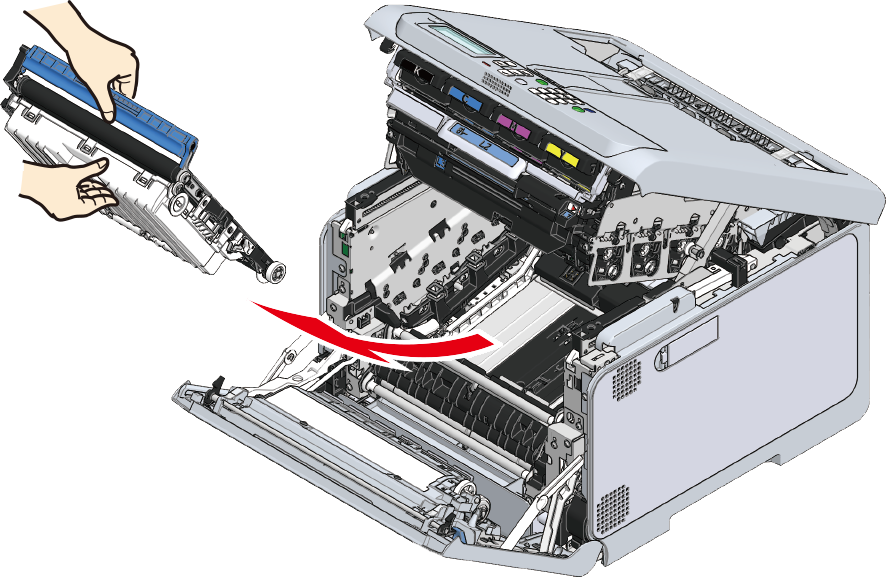

3. Wyjmij zespół pasa transferu, przytrzymując niebieską dźwignię.

   	Może to spowodować oparzenia.
   Zespół utrwalający jest gorący - nie dotykaj go.



   • Zachowaj ostrożność - bębny światłoczułe (zielone cylindry) są narażone na uszkodzenie.
   • Bębna nie należy wystawiać na działanie bezpośredniego promieniowania słonecznego lub silnego światła (1500 luksów i więcej). Nawet w warunkach normalnego oświetlenia wewnętrznego nie pozostawiaj go otwartego na dłużej niż 5 minut.

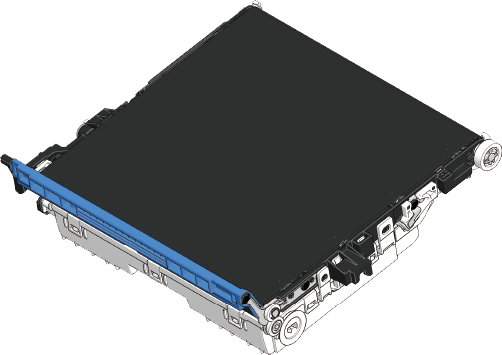

4. Wyjmij nowy pas transferu z opakowania.

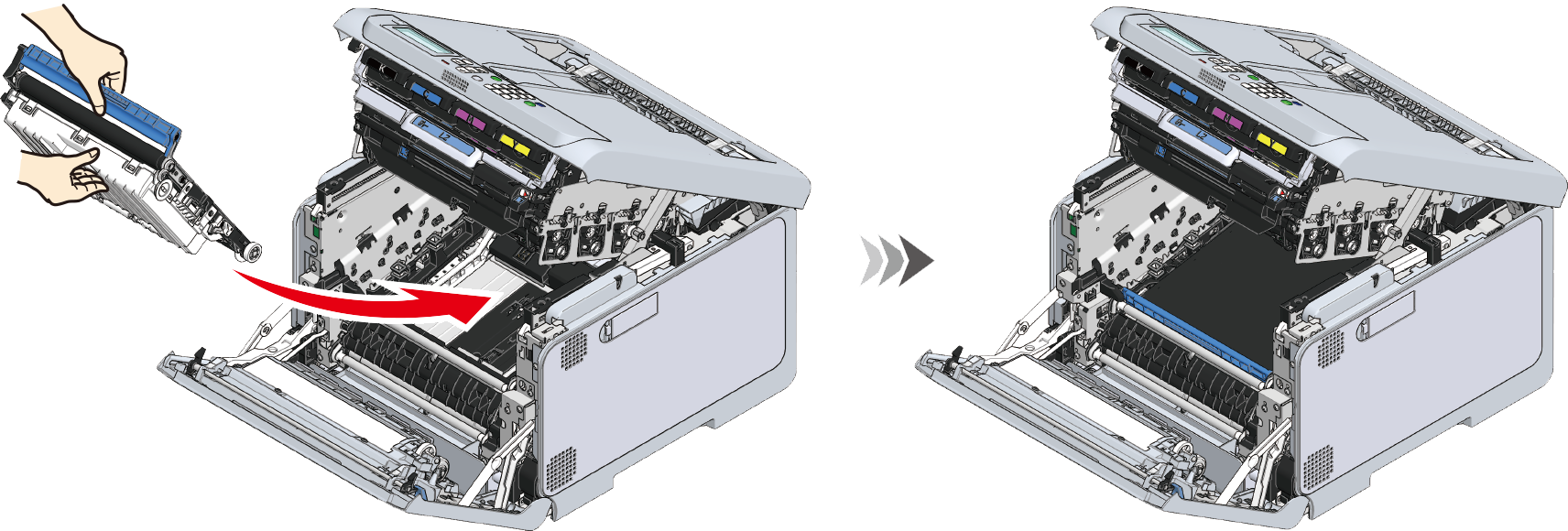

5. Zainstaluj pas transferu w urządzeniu trzymając za niebieski uchwyt.

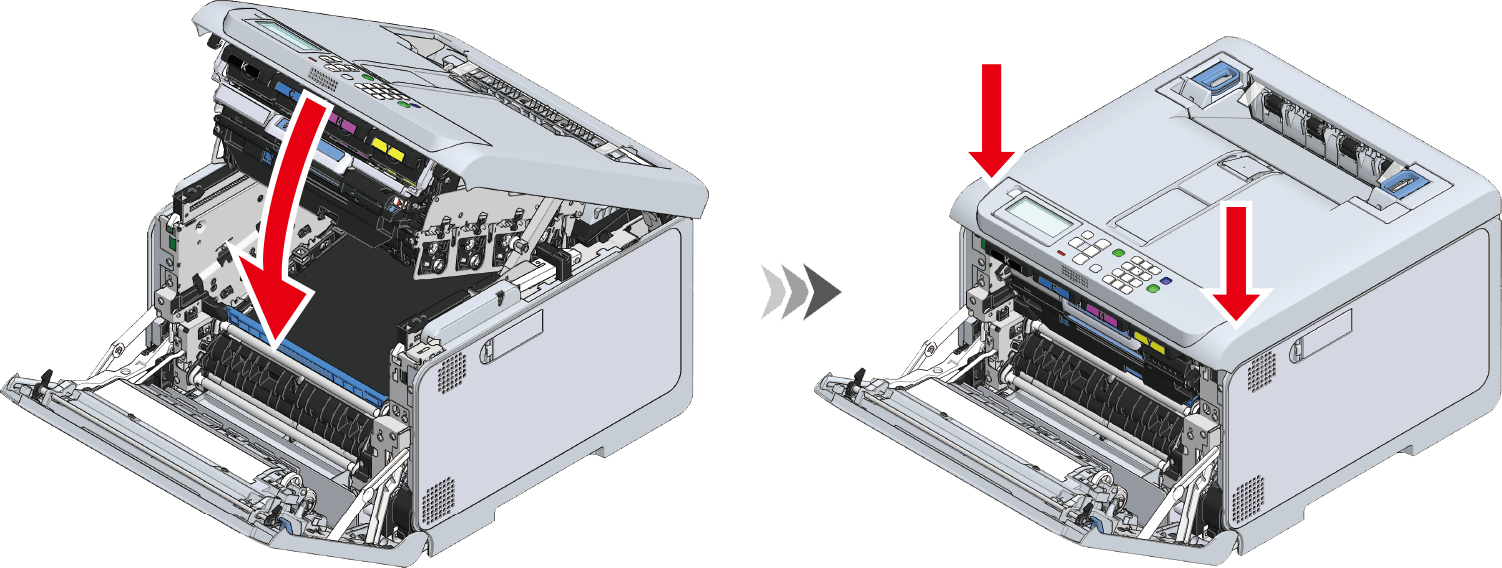

6. Zamknij podajnik wyjściowy i mocno dociśnij jego obie strony od góry.

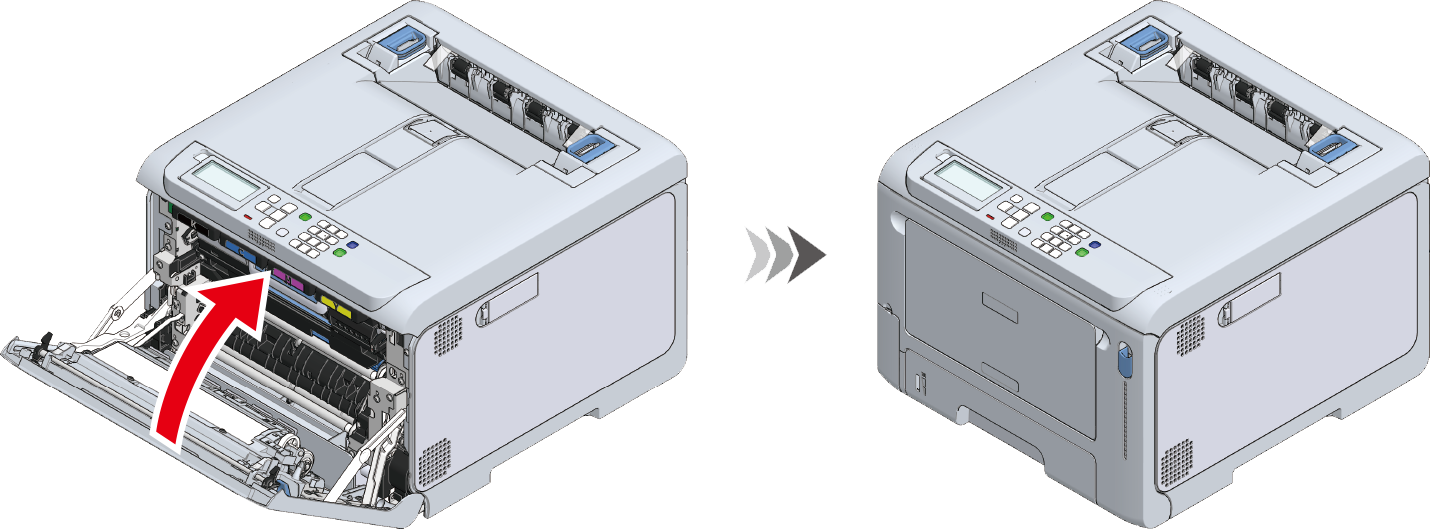

7. Obiema rękami zamknij pokrywę przednią.
