Instalacja dedykowanego stojaka na kółkach

	Może to spowodować urazy.
Urządzenie może się przewrócić. Zainstaluj elementy mocujące. Aby zainstalować dowolny z trzech podajników dodatkowych, uprzednio zainstaluj podstawki wspierające.

Stojak z kółkami służący do transportu tego urządzenia.

Stojak wyposażono w podpórki w celu ograniczenia ryzyka przewrócenia. Zalecamy korzystanie ze stojaka po zainstalowaniu podajnika dodatkowego.

Do montażu stojaka na kółkach potrzebny jest śrubokręt krzyżakowy i płaski.

	Może to spowodować urazy.
Urządzenie waży około 30 kg, dlatego powinno być podnoszone przez co najmniej 2 osoby.

1. Sprawdź, czy masz wszystkie części do dedykowanego stojaka na kółkach.

   1. Jednostka główna
   2. Wspornik a
   3. Wsporniki b (x 3)

   4. Zaczepy pozycjonujące (x 2)

   5. Metalowe elementy mocujące do stojaka (x 2)
   6. Wkręty (x 4)



2. Zainstaluj wspornik na przedniej części dedykowanego stojaka na kółkach.

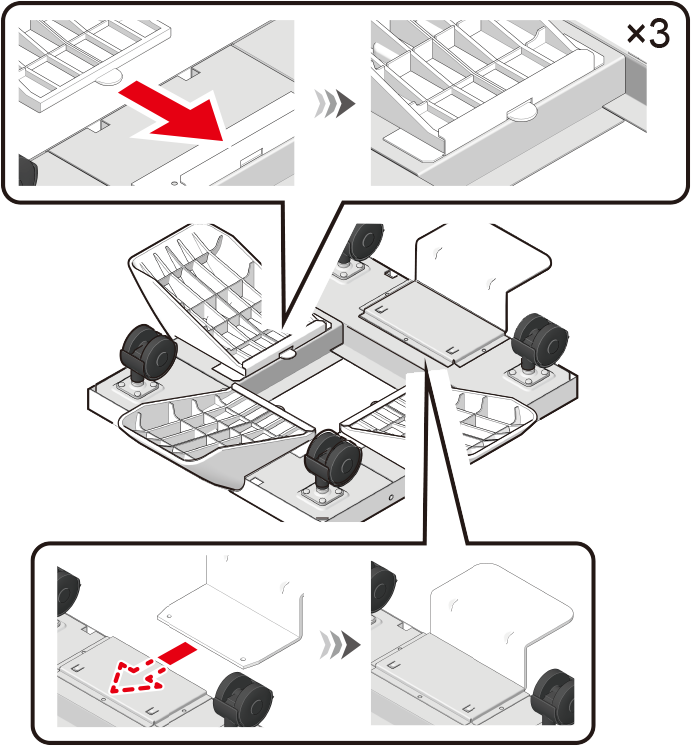

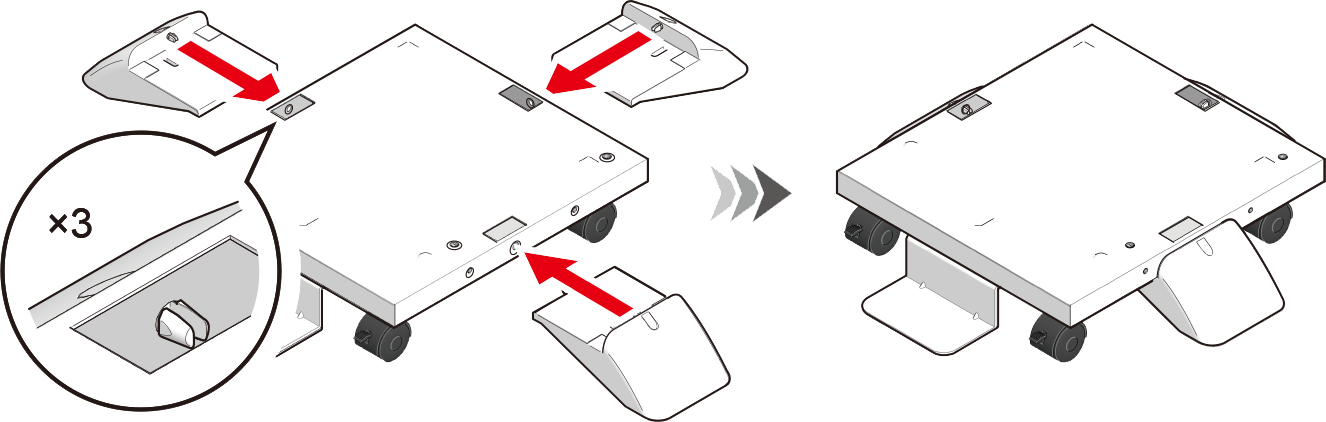

3. Następnie, zamocuj wsporniki b (x 3) po obu stronach oraz z tyłu urządzenia.




4. Upewnij się, że wspornik a oraz wsporniki b (x 3) znajdują się we właściwym miejscu poprzez obrócenie dedykowanego stojaka z kółkami w pozycji odwróconej.




5. Ponownie odwróć stojak i zainstaluj zaczepy pozycjonujące (x 2). Obróć w celu zamocowania zaczepów pozycjonujących (x 2) za pomocą śrubokrętu płaskiego.




6. Wyłącz urządzenie, a następnie odłącz kabel zasilający oraz pozostałe przewody.



   • Instalowanie urządzenia z połączonym przewodem może grozić potknięciem i urazem.

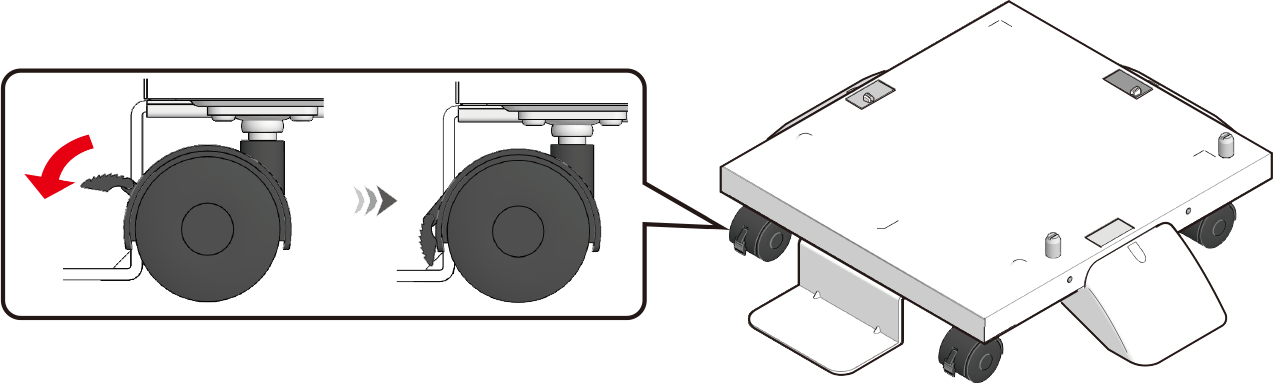

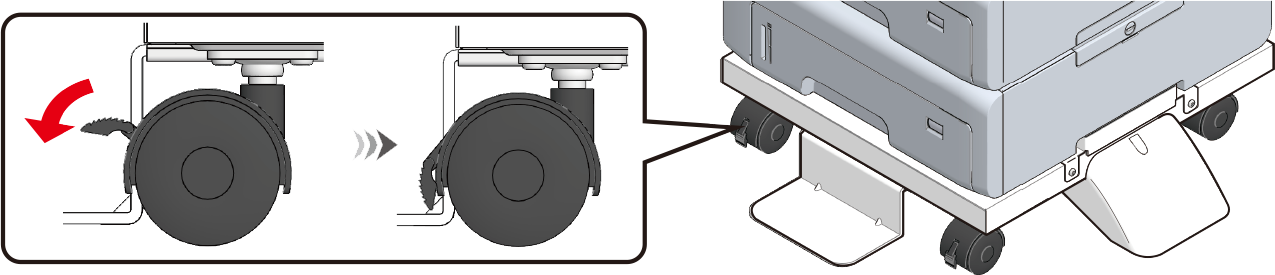

7. Zablokuj kółka (x 2), aby zapobiec przypadkowemu przemieszczeniu podczas instalacji jednostki głównej i podajnika dodatkowego.



8. Upewnij się, że jednostka główna oraz podajnik dodatkowy są równo ustawione po prawej stronie oraz od przodu, a następnie delikatnie zamocuj je tak, aby bolce pozycjonujące dedykowanego stojaka wpasować do otworów na dnie.

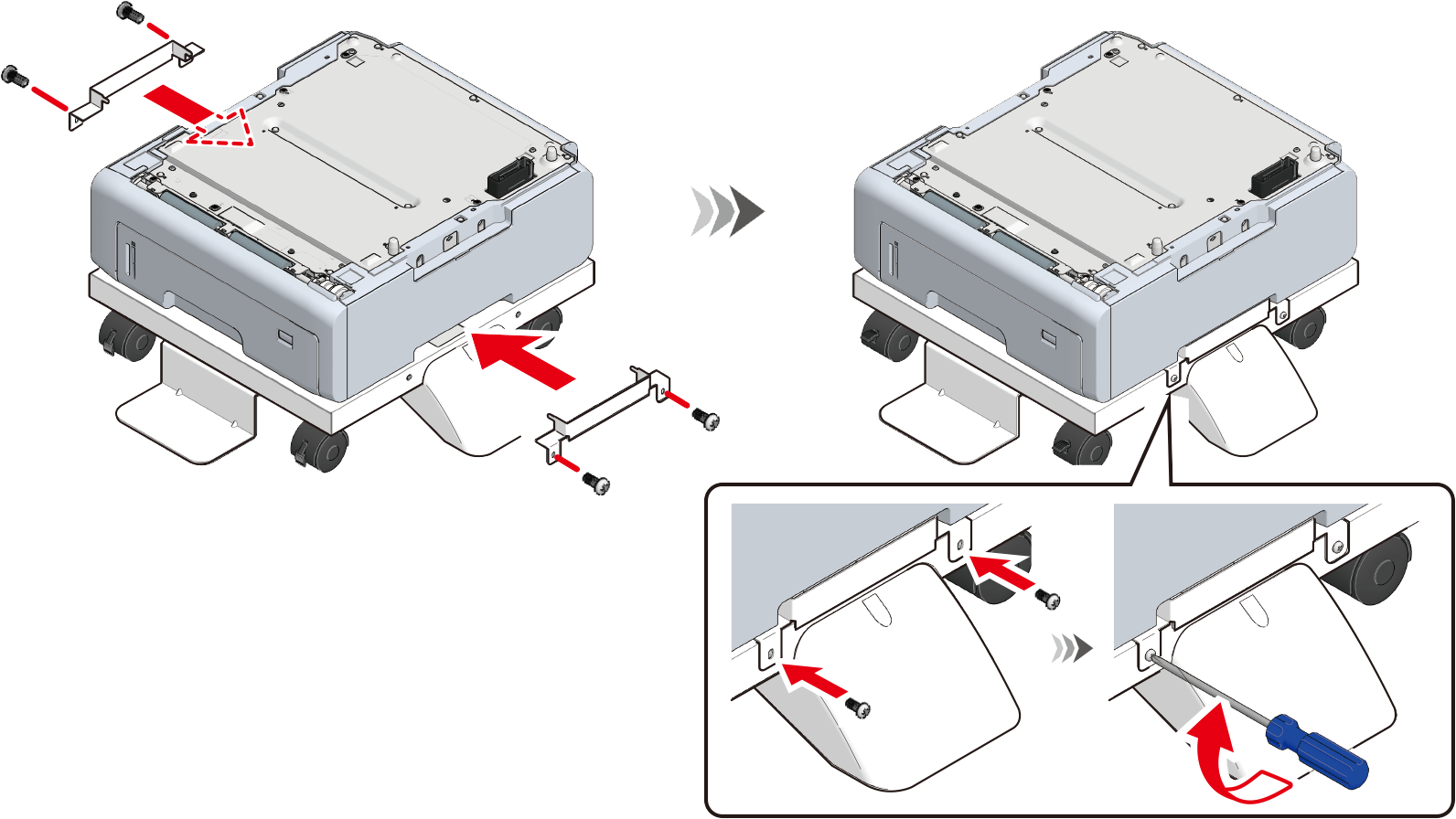

9. Przymocuj jednostkę główną lub podajnik dodatkowy oraz dedykowaną podstawkę na kółkach za pomocą metalowych uchwytów (x 2) i śrub (x 4) korzystając ze śrubokrętu z krzyżakiem.
   Rysunek przedstawia przykładowe zamocowanie podajnika dodatkowego i dedykowanego stojaka.

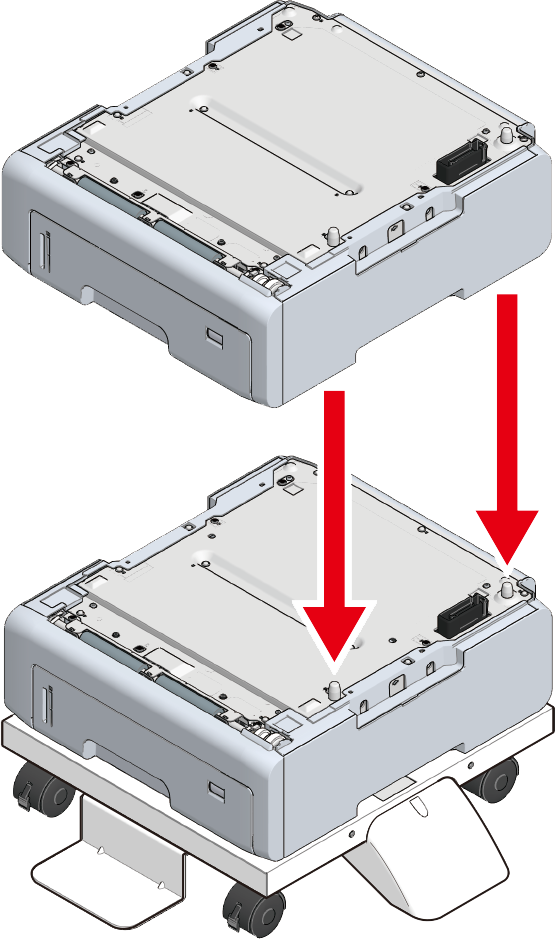

10. W celu dołożenia kolejnych podajników dodatkowych, upewnij się, że są odpowiednio ułożone względem pierwszego podajnika dodatkowego po prawej stronie oraz od przodu i delikatnie załóż je na urządzenie tak, aby bolce pozycjonujące wpasować do otworów na dnie.

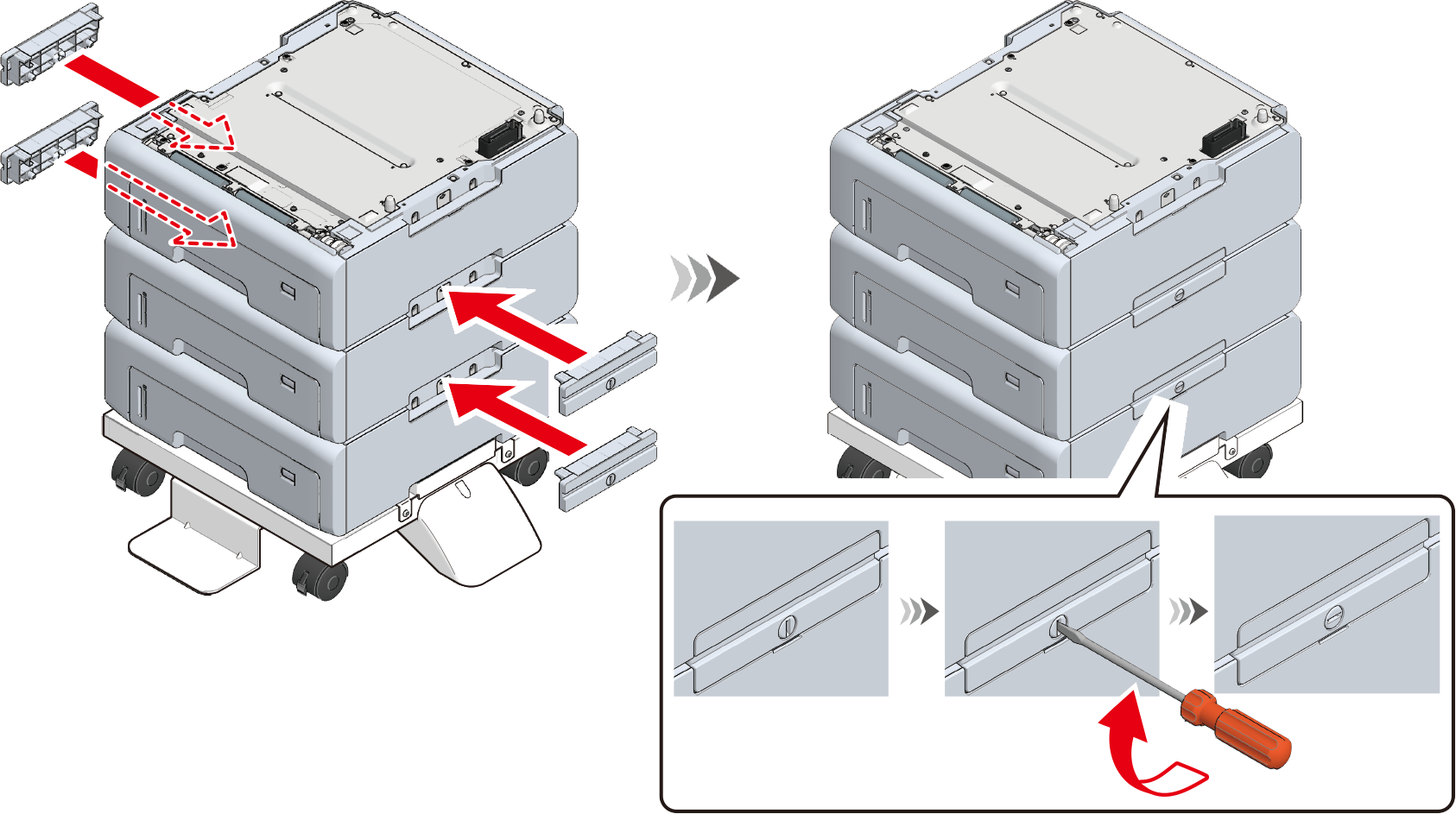

11. Zamocuj podajniki dodatkowe po obu stronach korzystając z płaskiego śrubokręta.

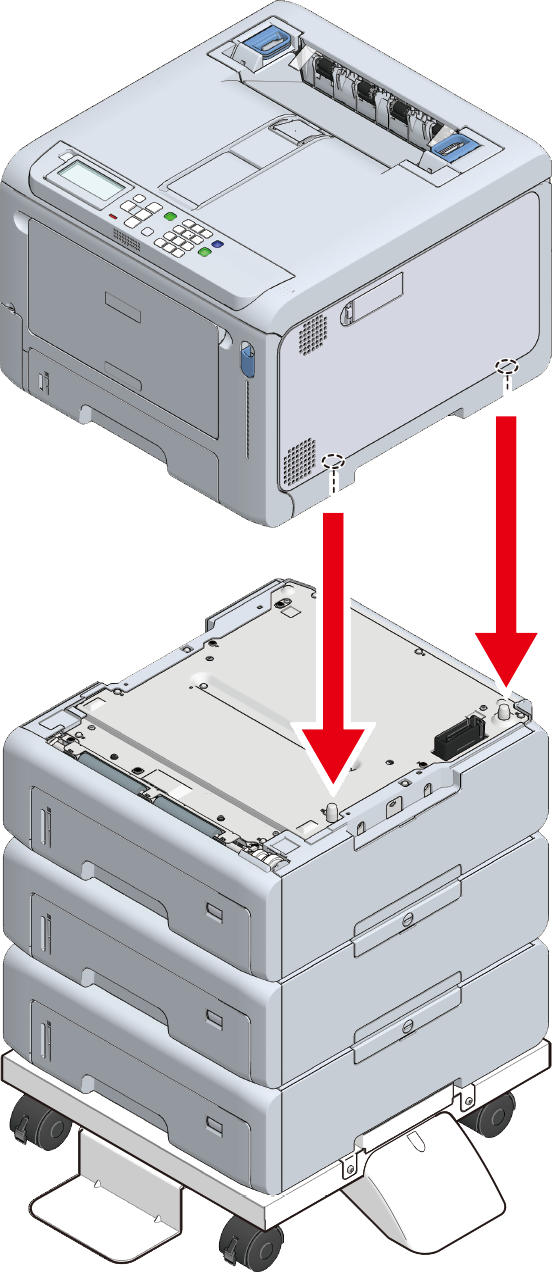

12. Gdy założono kilka podajników dodatkowych, upewnij się, że są odpowiednio ułożone względem jednostki głównej po prawej stronie oraz od przodu i delikatnie załóż je na urządzenie tak, aby bolce pozycjonujące wpasować do otworów na dnie.

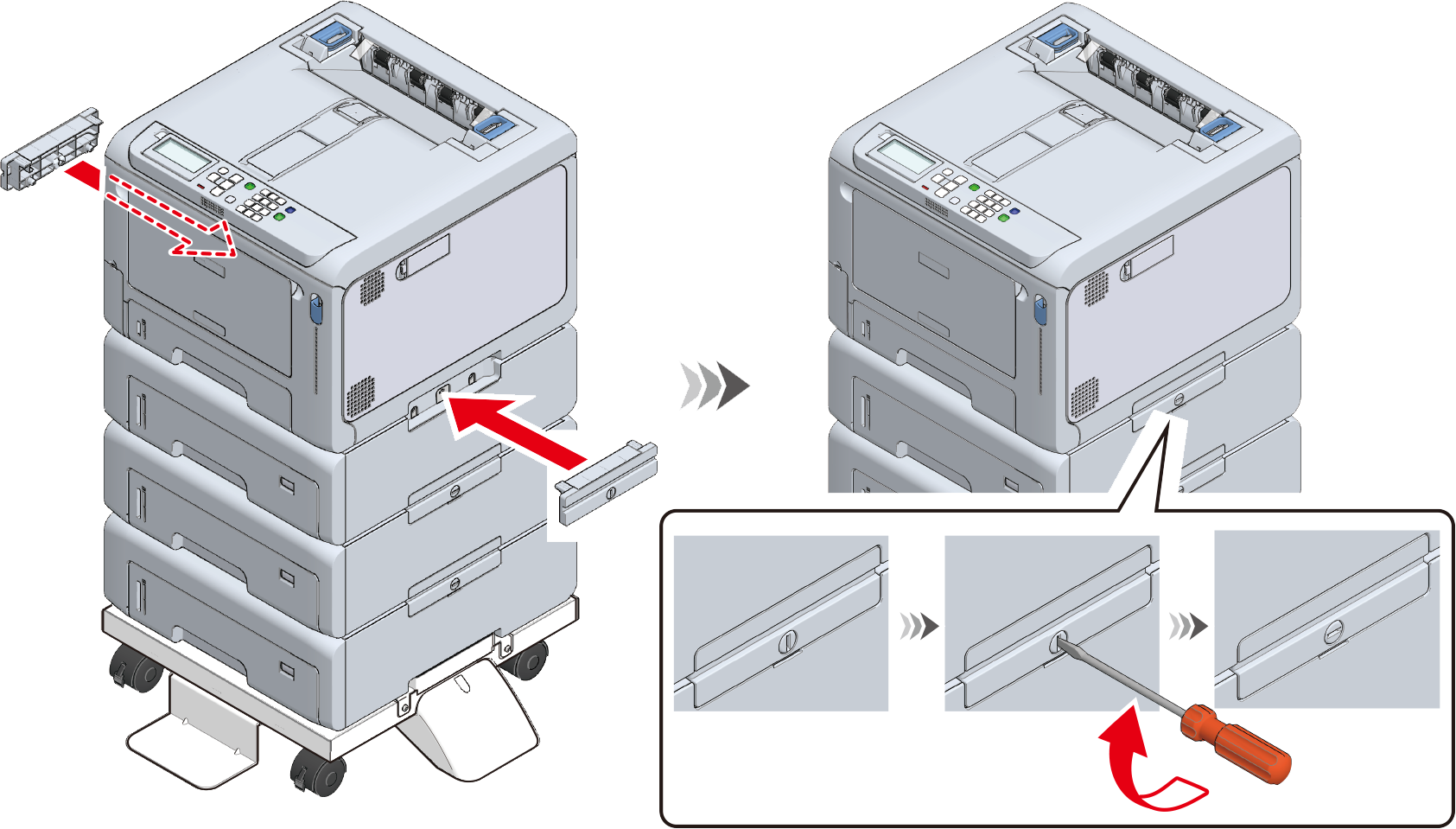

13. Po zainstalowaniu podajnika dodatkowego, zamocuj jednostkę główną i podajnik dodatkowy za pomocą akcesoriów, korzystając z płaskiego śrubokrętu.

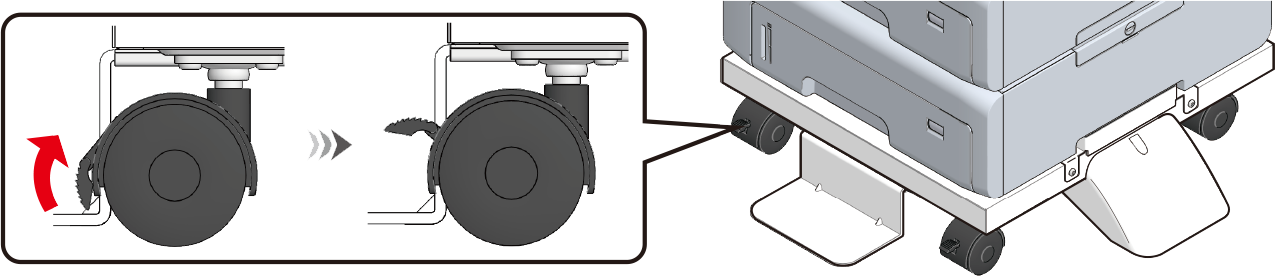

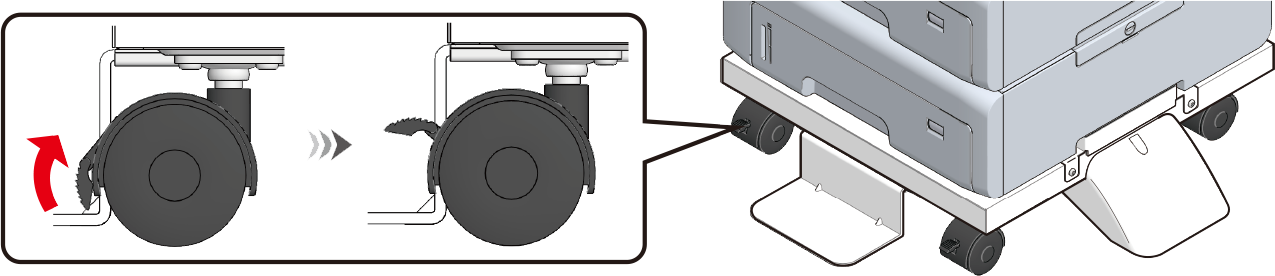

14. Przed przeniesieniem urządzenia należy odblokować kółka (x 2).



15. Po przeniesieniu urządzenia należy zablokować kółka (x 2), aby zapobiec przypadkowemu przesunięciu.





    • Podczas transportu drukarki, wymiany materiałów eksploatacyjnych, zespołów konserwacyjnych czy też wkładania papieru do podajnika, przestrzegaj poniższych zaleceń, aby urządzenie się nie przewróciło.

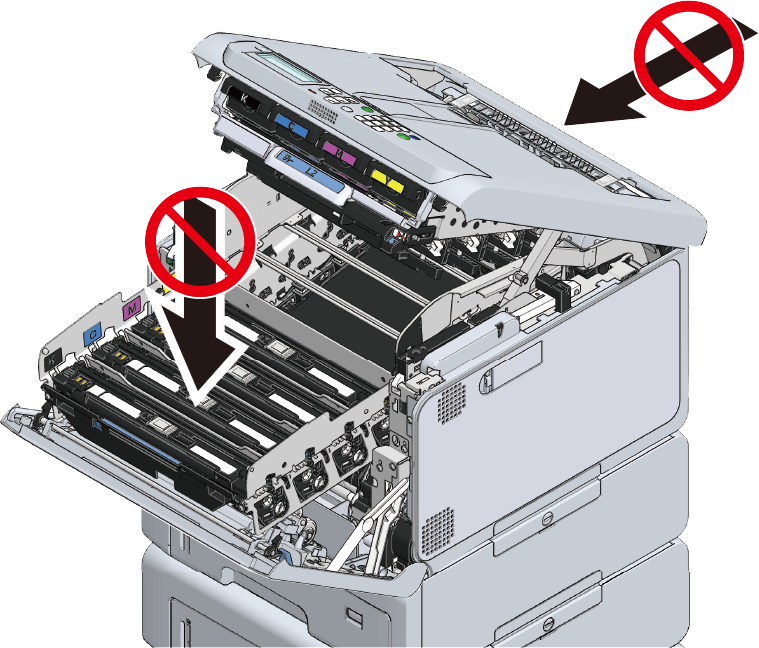

      • Nie naciskaj tylnej części urządzenia oraz pojemnika na bęben światłoczuły podczas, gdy taca odbiorcza jest otwarta a bęben światłoczuły został wyjęty.

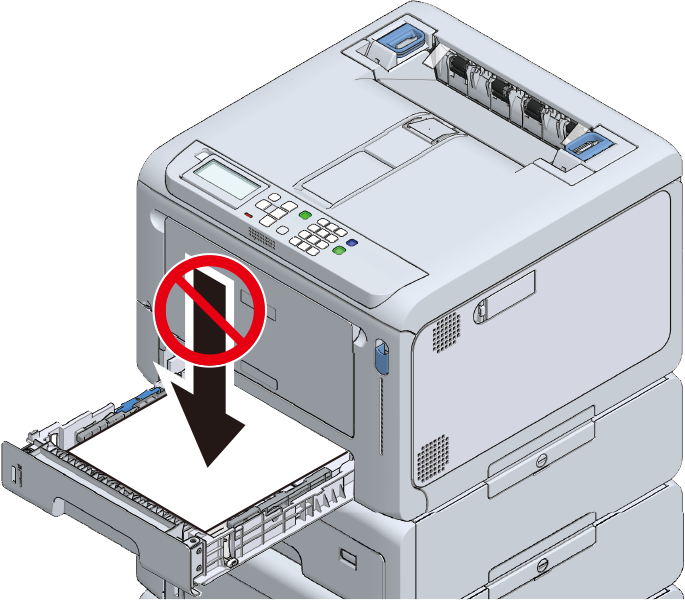

      • Nie naciskaj z góry na otwartą kasetę podajnika.

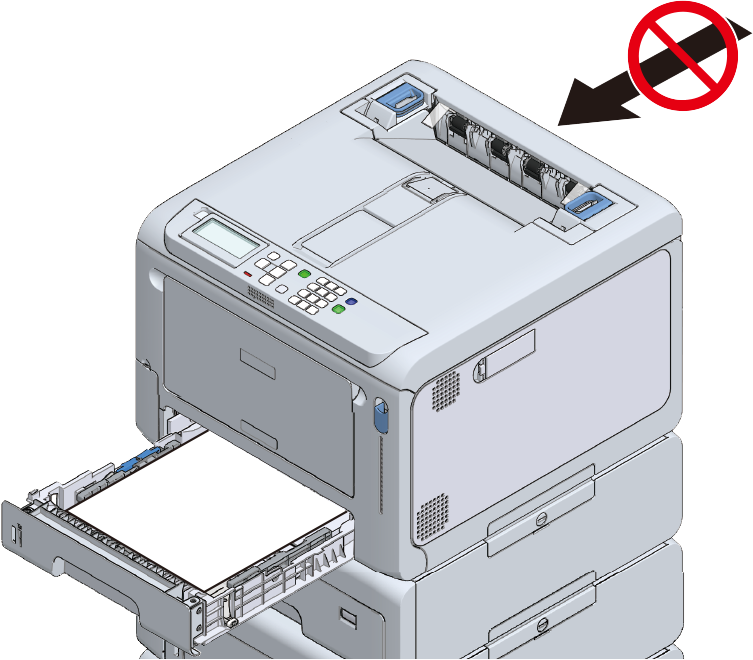

      • Nie naciskaj tylnej części urządzenia podczas, gdy są wyjęte kasety.




16. Podłączyć kabel zasilający i odłączony przewód z powrotem do urządzenia głównego.

17. Uruchom urządzenie.
    Po zainstalowaniu podajnika dodatkowego, należy sprawdzić instalację i ustawić sterownik drukarki.

    Ustawienia sterownika drukarki
