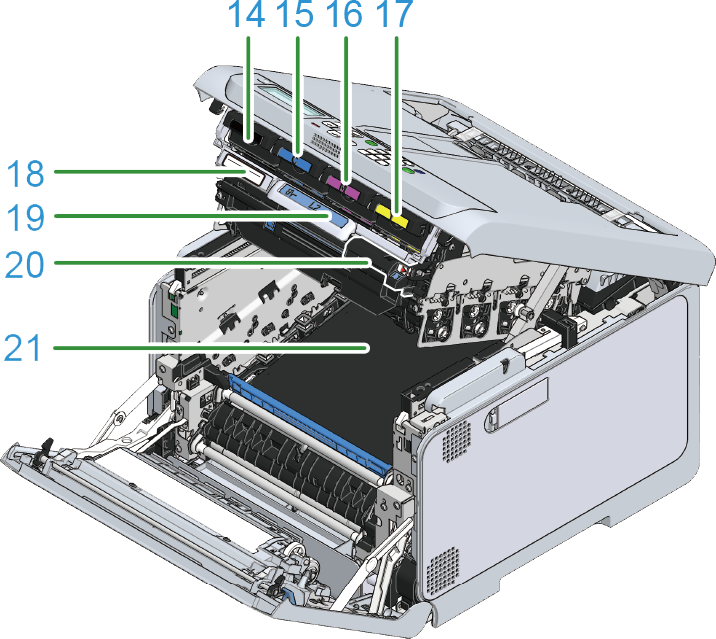

Wnętrze jednostki głównej
Nr. | Nazwa | Funkcja |
|---|---|---|
14 | Kaseta z tonerem: (K: Czarny) | Kaseta z tonerem zawiera toner (tusz w proszku) stosowany do drukowania. Pojemnik z tonerem jest materiałem eksploatacyjnym. |
15 | Pojemnik z tonerem (C: Cyjan) | |
16 | Pojemnik z tonerem (M: Magenta) | |
17 | Pojemnik z tonerem (Y: Żółty) | |
18 | Numer seryjny | Numer przypisany do urządzenia. |
19 | Dźwignia L2 | Dźwignia stosowana do unoszenia pokrywy podajnika wyjściowego. |
20 | Dźwignia L1 | Dźwignia stosowana do wymiany bębna światłoczułego. |
21 | Zespół pasa transferu | Zespół służący do przenoszenia papieru. |

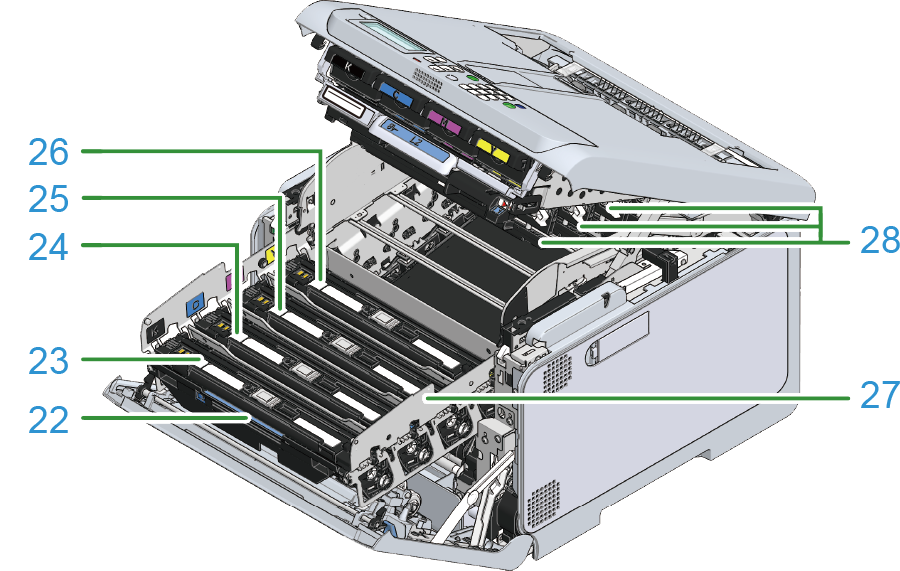

22 | Dźwignia L3 | Dźwignia stosowana do wyciągani pojemnika na bęben światłoczuły. |
23 | Bęben światłoczuły (K: Czarny) | Bęben światłoczuły służy do odwzorowania obrazu na papierze z wykorzystaniem tonera. Bęben jest elementem eksploatacyjnym. |
24 | Bęben światłoczuły (C: Cyjan) | |
25 | Bęben światłoczuły (M: Magenta) | |
26 | Bęben światłoczuły (Y: Żółty) | |
27 | Pojemnik na bęben światłoczuły | Trzyma bęben światłoczuły. |
28 | Głowica LED (x 4) | Zapisuje obraz na bęben światłoczuły przy pomocy światła. |
