Instalowanie bezprzewodowego modułu LAN

Zainstaluj, gdy chcesz korzystać z urządzenia przez bezprzewodową sieć LAN. Po instalacji przeprowadź procedurę włączania modułu bezprzewodowej sieci LAN.

W tej części opisano procedurę instalowania moduł bezprzewodowej sieci LAN oraz jego uaktywniania z poziomu panelu operatora.

Przewodowa sieć ethernet oraz bezprzewodowy LAN mogą być stosowane jednocześnie na różnych sieciach.

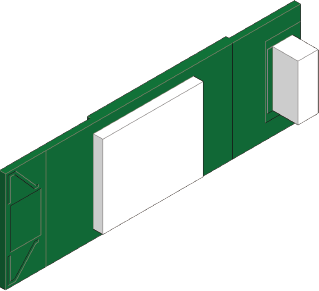

Model: 45830222


  1. Wyłącz urządzenie, a następnie odłącz kabel zasilający.

    • W przypadku zainstalowania z włączonym zasilaniem, jednostka główna lub moduł sieci bezprzewodowej LAN mogą zostać uszkodzone.
    Wyłączanie zasilania

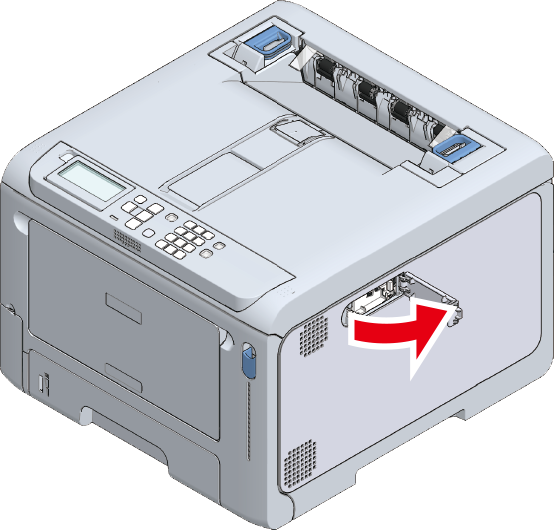

  2. Otwórz pokrywę modułu bezprzewodowej sieci LAN znajdującą się na bocznej stronie urządzenia.

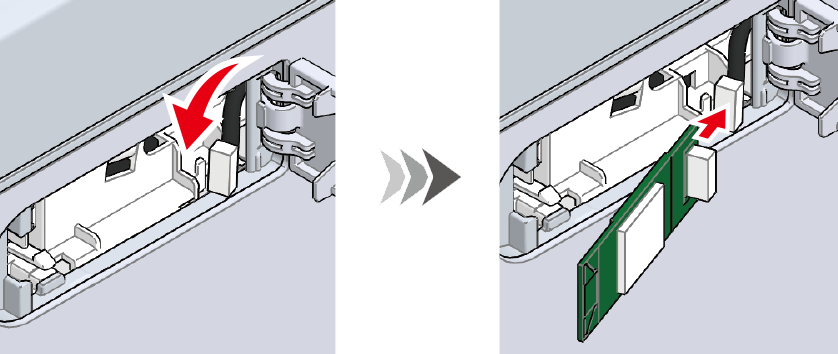

  3. Wyciągnij złącze i podłącz je do modułu bezprzewodowej sieci LAN.

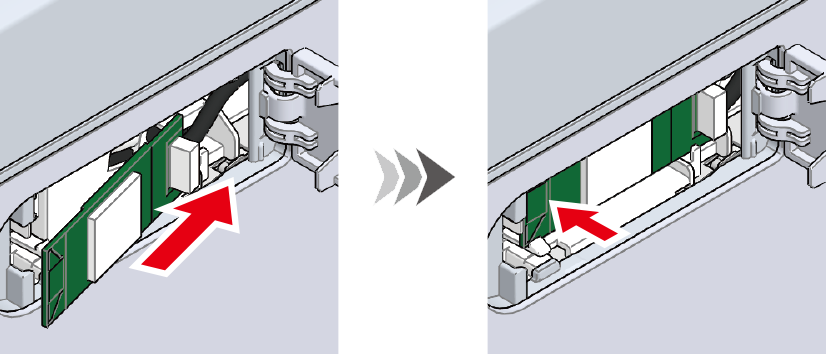

  4. Włóż moduł sieci bezprzewodowej sieci LAN do urządzenia.

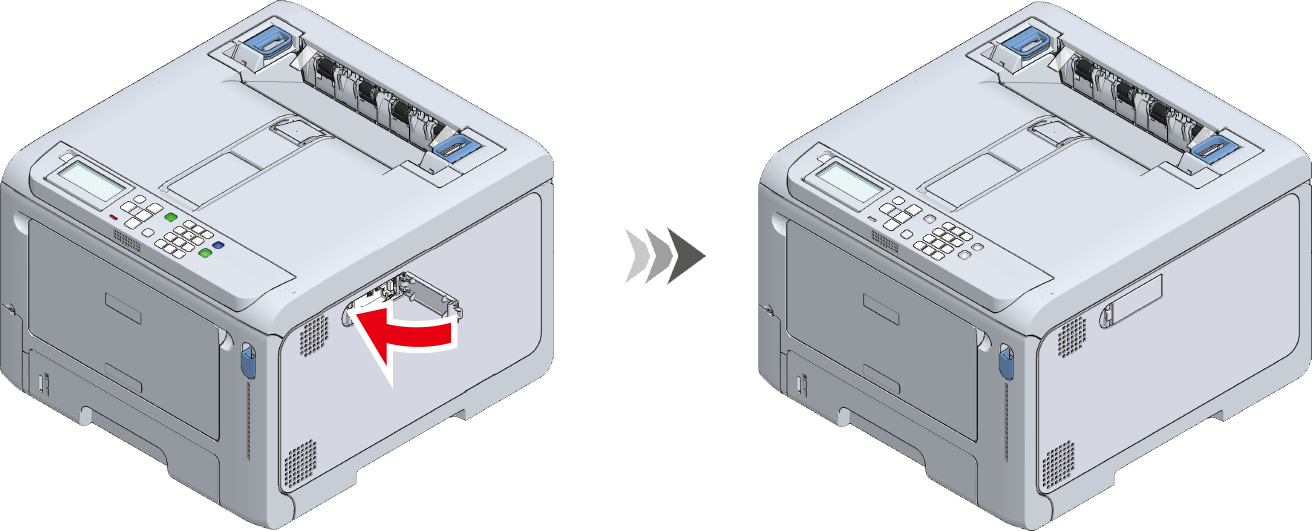

  5. Zamknij osłonę bezprzewodowego modułu LAN.

  6. Podłącz kabel zasilający do urządzenia.

    Podłączanie przewodu zasilającego

  7. Uruchom urządzenie.

  8. Przyciśnij kilkakrotnie przycisk przewijania ▼ na panelu operatora, aby wybrać [Admin Setup (Konfig.admin.)], a następnie przyciśnij przycisk «OK».

  9. Wprowadź hasło administratora korzystając z klawiatury numerycznej i naciśnij «OK».

    Hasło administratora

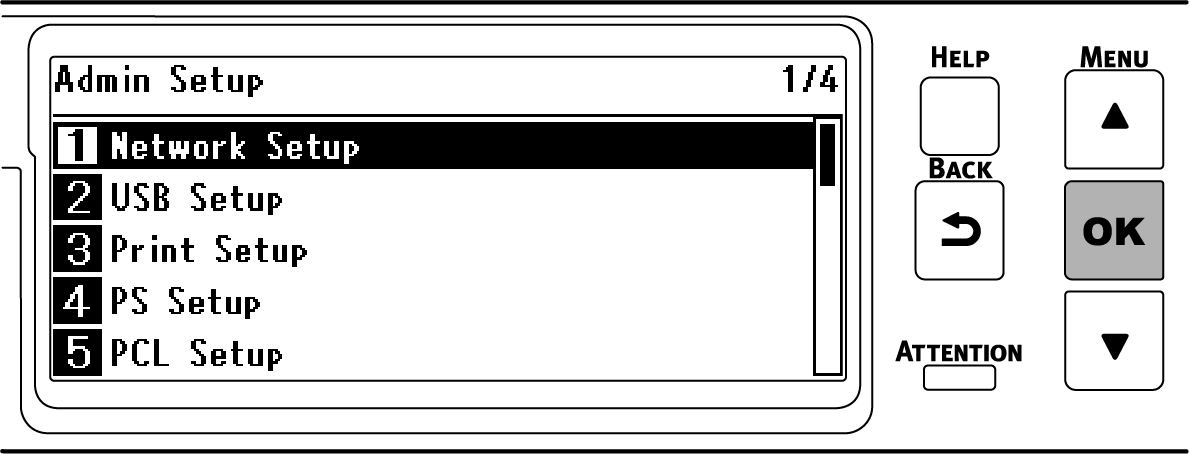

  10. Sprawdź, czy wybrana została opcja [Network Setup (Ustawienia sieci)], a następnie naciśnij przycisk «OK».

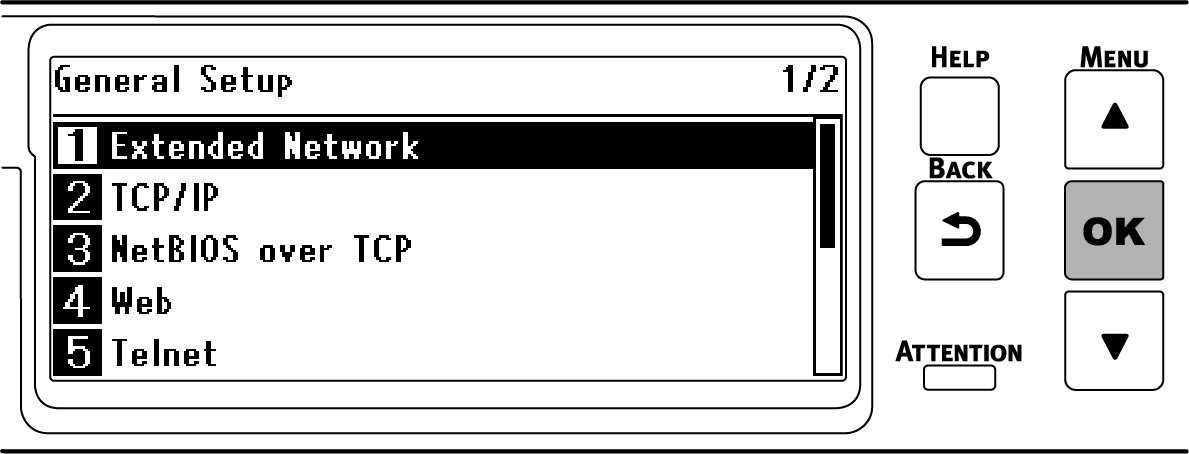

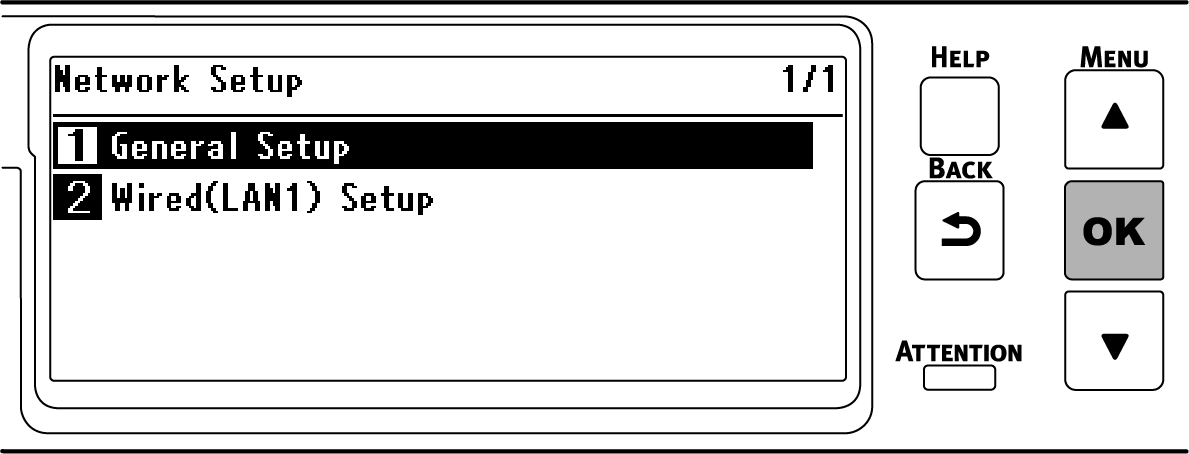

  11. Upewnij się, że wybrano [General Setup (Ogólna konfiguracja)] i naciśnij «OK».

  12. Sprawdź, czy wybrana została opcja [Extended Network (Rozszerzona sieć)], a następnie naciśnij przycisk «OK».

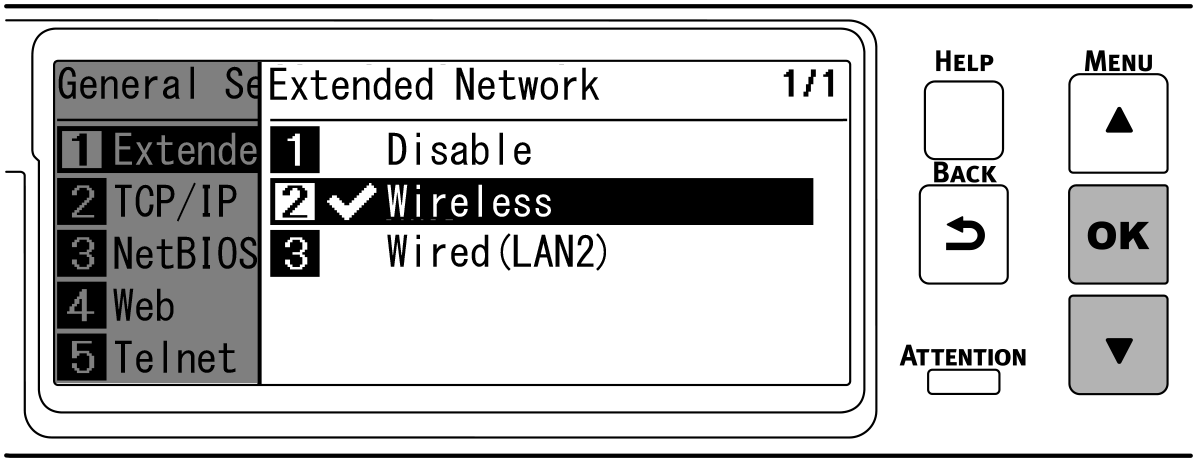

  13. Naciśnij ▼aby wybrać [Komunikacja bezprzewodowa], a następnie naciśnij «OK».

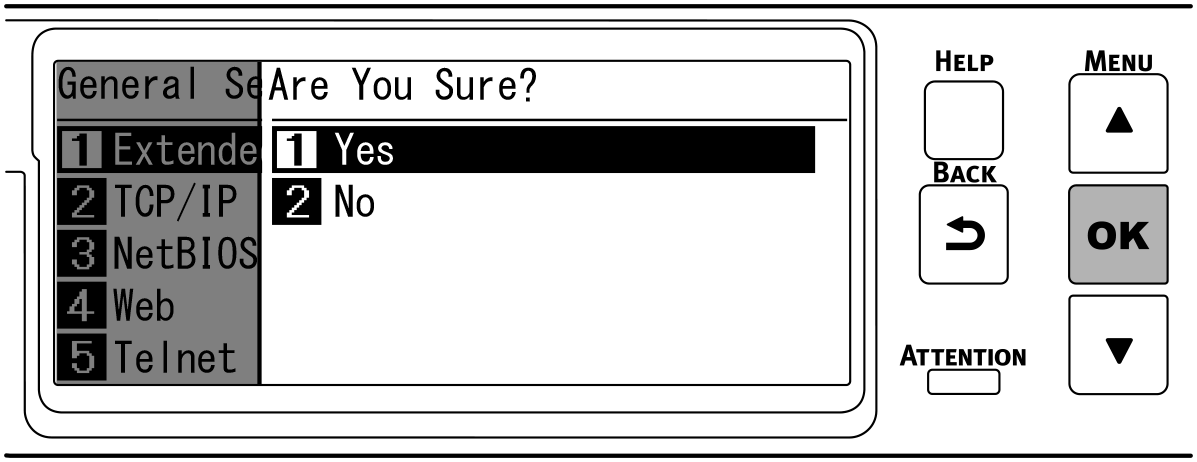

  14. Jeśli wyświetlony zostanie ekran [Are You Sure? (Jesteś pewien?)], wybierz [Yes (Tak)] i naciśnij «OK».

  15. Poczekaj na pojawienie się ekranu gotowości po restarcie urządzenia.

  16. Aktywuj [Wireless(Infrastructure) ((Infrastruktura)bezprzewodowa)] lub [Wireless(AP Mode) (Bezprzew.(Tryb AP))].

    Nawiązywanie połączenia z bezprzewodową siecią LAN

    • [Wireless(Infrastructure) ((Infrastruktura) bezprzewodowa)] i [Wireless(AP Mode) (Bezprzew.(Tryb AP))] nie mogą być włączone jednocześnie.
