Czyszczenie rolek podajnika papieru (podajnik uniwersalny)

Jeśli często dochodzi do zacięć papieru, należy oczyścić rolki podajnika papieru.

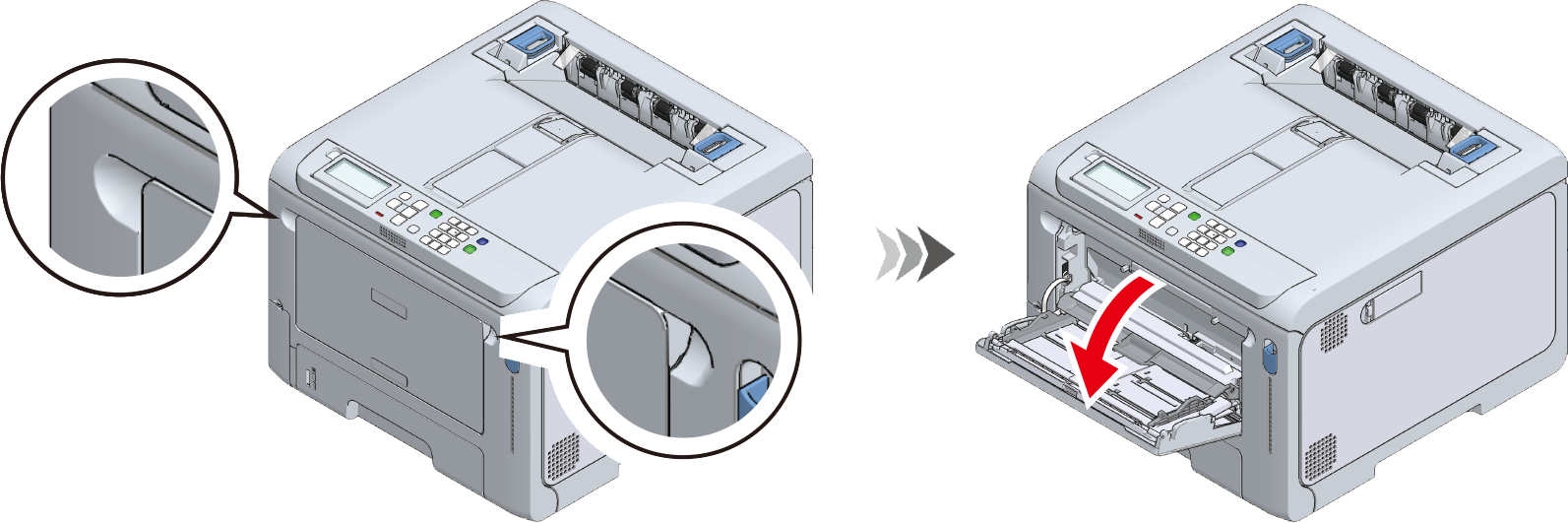

1. Włóż palce do zagłębienia z przodu i otwórz podajnik uniwersalny do siebie.

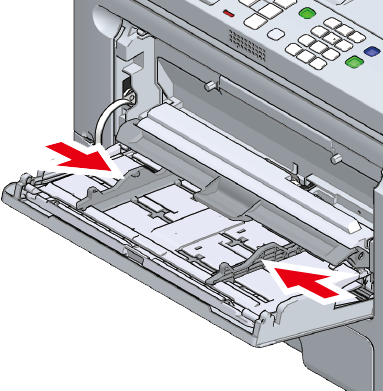

2. Wprowadź prowadnicę podajnika ręcznego do wewnątrz.



3. Delikatnie unosząc podajnik uniwersalny, dociśnij prawe ramię do wewnątrz i wyciągnij wystający element ramienia ze żłobienia.

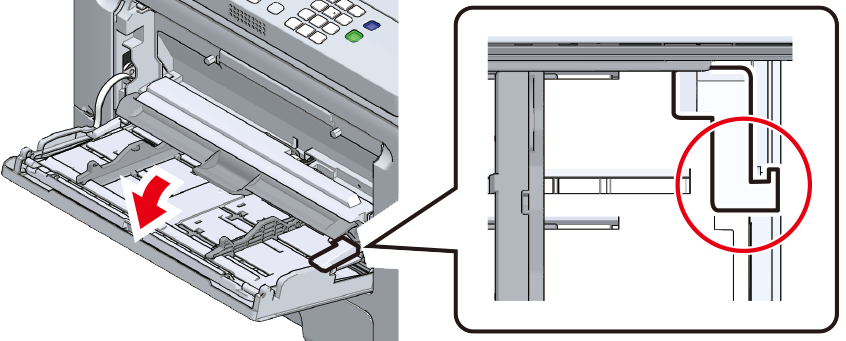

4. Opuść podajnik uniwersalny i podnieś wystający element ramienia.



5. Korzystając z instrukcji dla Kroku 3 i 4, wyciągnij wystający element ramienia podajnika uniwersalnego ze żłobienia i podnieś go do góry.

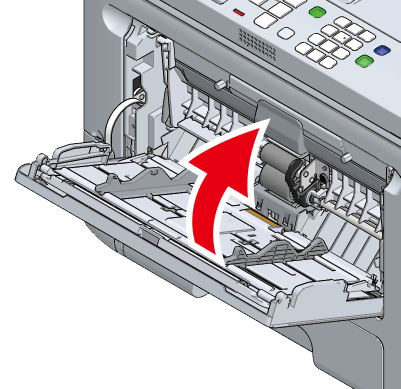

6. Podnieś osłonę papieru, aż dotknie urządzenia.

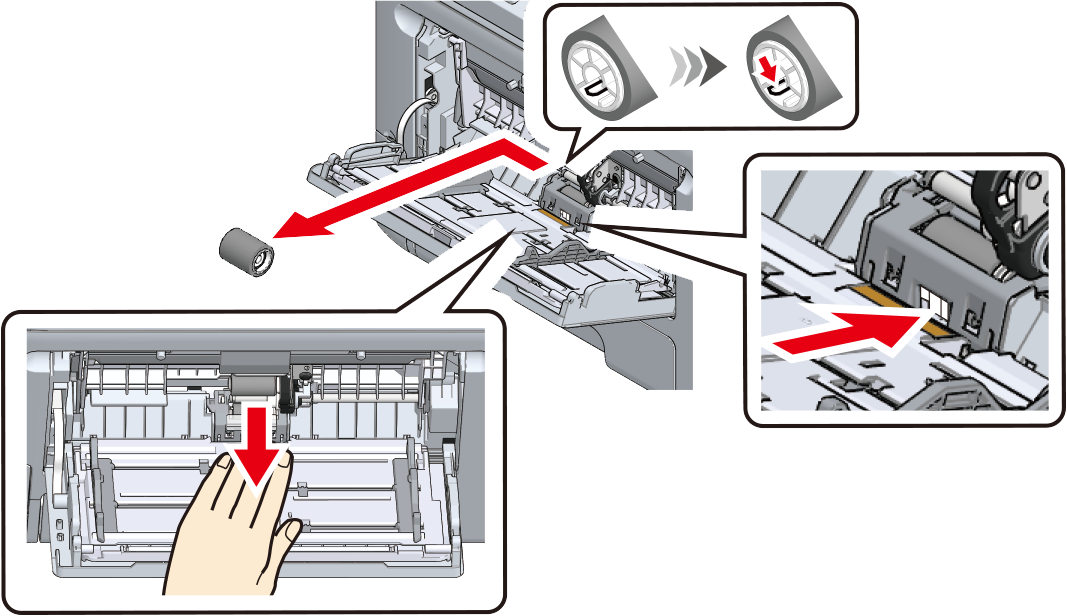

7. Dociśnij środek podajnika uniwersalnego, a następnie naciśnij i przytrzymaj białą część widoczną przez niewielkie okno u dołu rolki separującej. Usuń dolną rolkę podającą papier (bez zębatki), wyciągając wypukły element boczny na zewnątrz i przesuwając go w lewo.

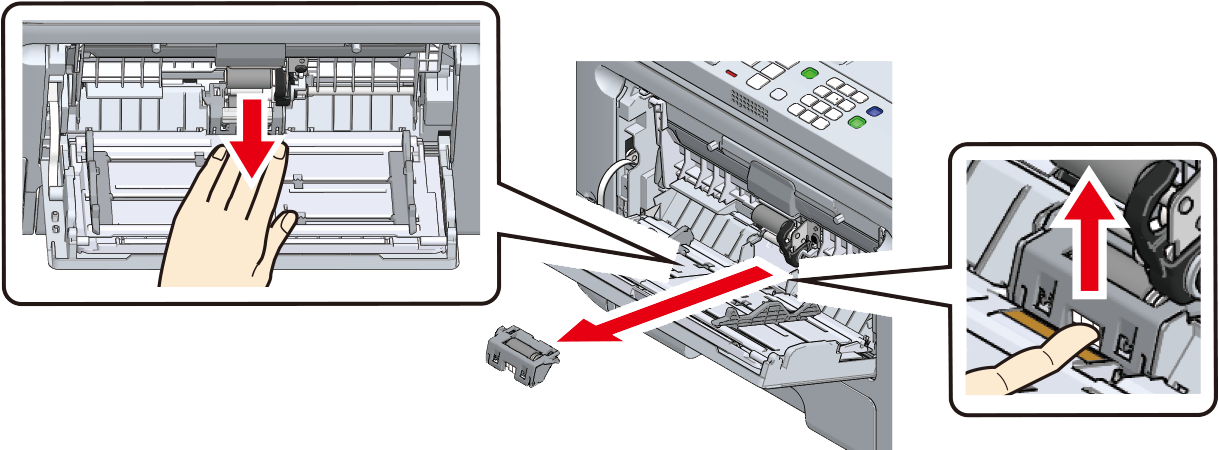

8. Dociśnij środek podajnika uniwersalnego, połóż palec na niewielkim oknie na rolce separującej i popchnij komponent do góry, aby usunąć rolkę separującą.

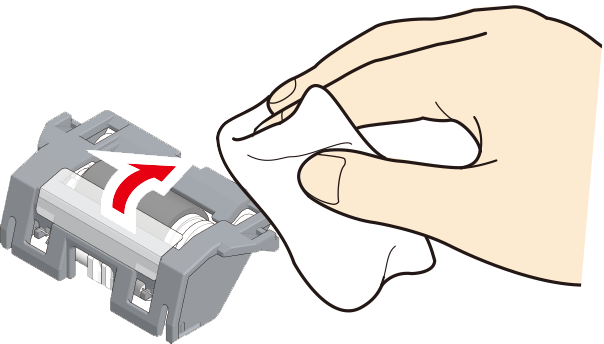

9. Wyczyść wszystkie widoczne rolki separujące szmatką delikatnie zwilżoną wodą, obracając w kierunku wskazanym przez strzałkę.

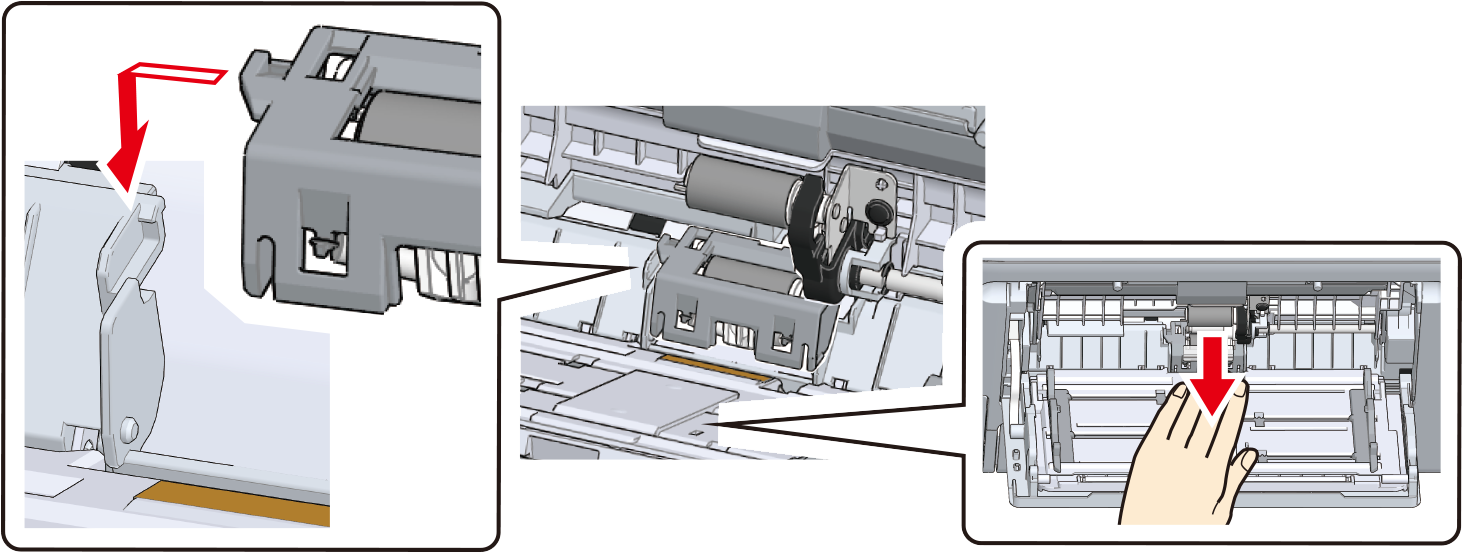

10. Dociskaj środek podajnika uniwersalnego, aż lewa trapezoidalna część rolki separującej wejdzie do wgłębienia w urządzeniu.

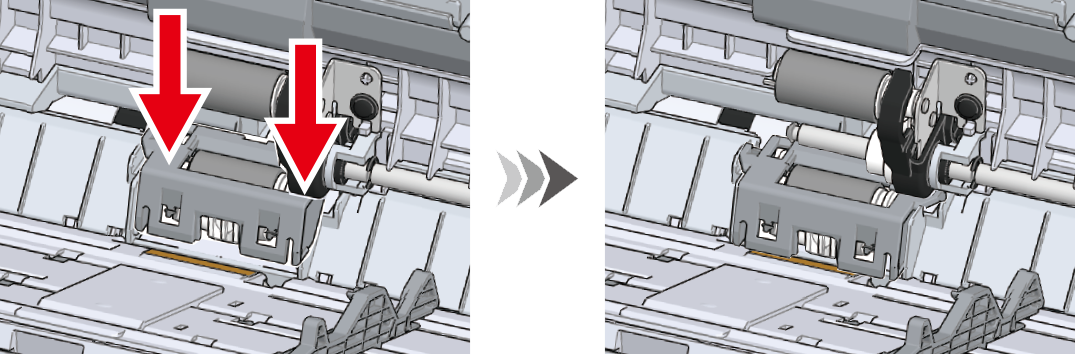

11. Upewnij się, że rolka separująca jest w orientacji poziomej, i dopchnij w dół jednocześnie oba końce rolki separującej.



    • Pamiętaj, aby nie dotykać gumowej części rolki.

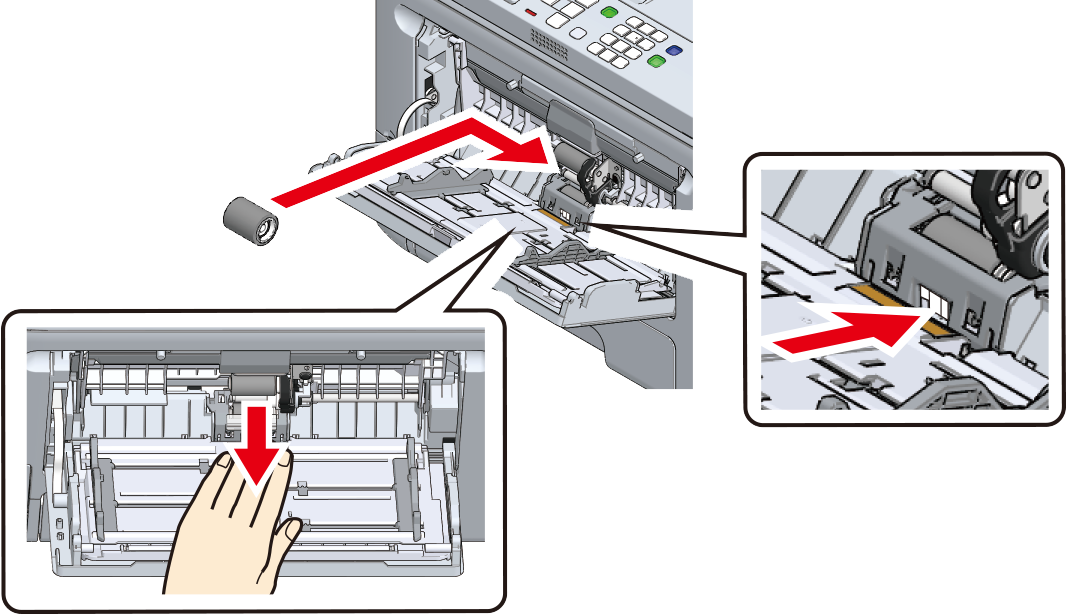

12. Dociśnij środek podajnika uniwersalnego, a następnie naciśnij i przytrzymaj białą część widoczną przez niewielkie okno u dołu rolki separującej. Ustaw rolkę podającą papier (bez zębatki) wypukłym elementem w lewo, a następnie zainstaluj na wale dolnym, wsuwając komponent jak najdalej do wnętrza urządzenia.

    Jeśli podczas wsuwania rolka podająca papier (bez zębatki) stawia opór, podczas instalacji obracaj nią w dół.

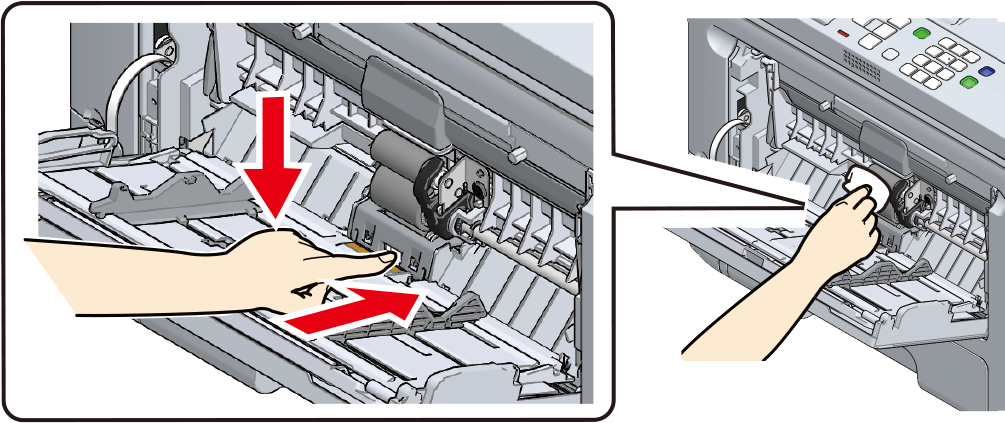

13. Wytrzyj rolkę podającą papier (bez zębatki, z zębatką) szmatką delikatnie nawilżoną wodą.



    • Jeśli ciężko jest wytrzeć rolkę podającą papier (bez zębatki), wytrzyj ją, dociskając środek podajnika uniwersalnego, a następnie naciskając białą część widoczną przez małe okno u dołu rolki separującej.

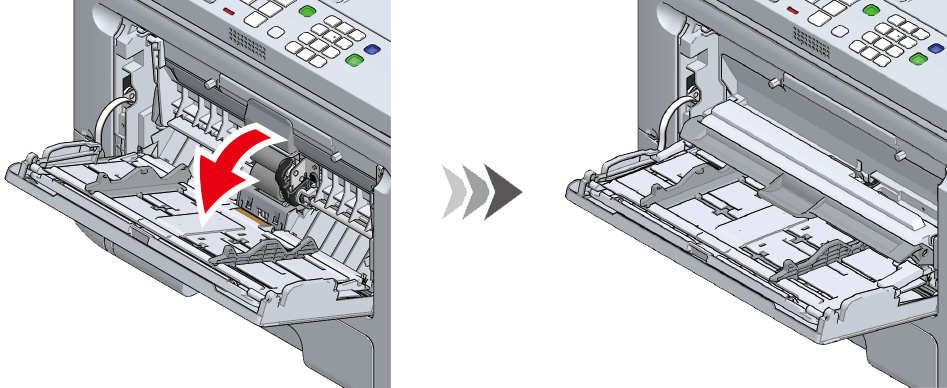

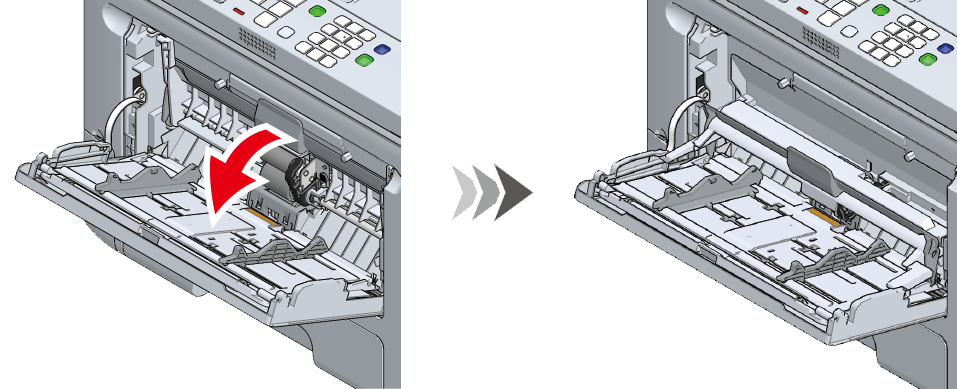

14. Opuść pokrywę uniwersalnego podajnika papieru.

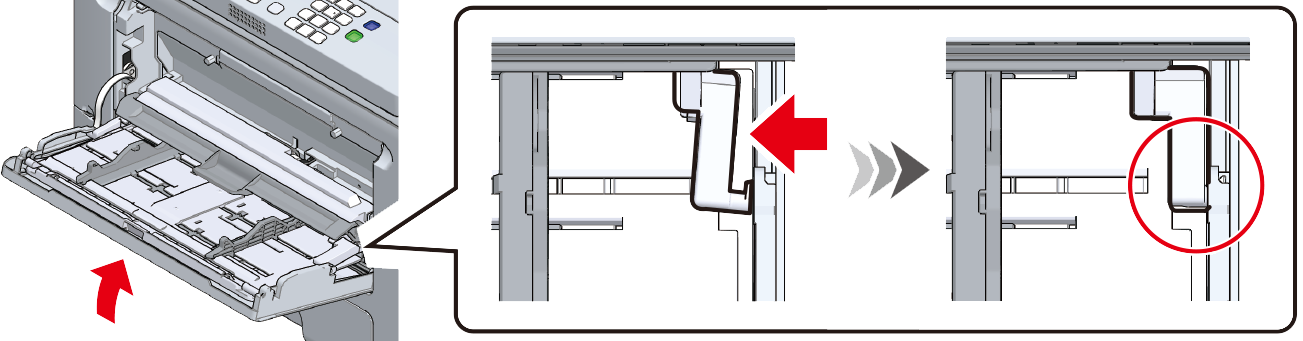

15. Przyciskając prawe ramię podajnika uniwersalnego do wewnątrz, delikatnie unieś podajnik uniwersalny i zahacz wystający element ramienia o żłobienie.



    • Jeśli zamkniesz podajnik uniwersalny przed zamocowaniem wystającego elementu ramienia we właściwej pozycji, możesz uszkodzić pokrywę papieru. Upewnij się, że element zamocowano we właściwej pozycji.

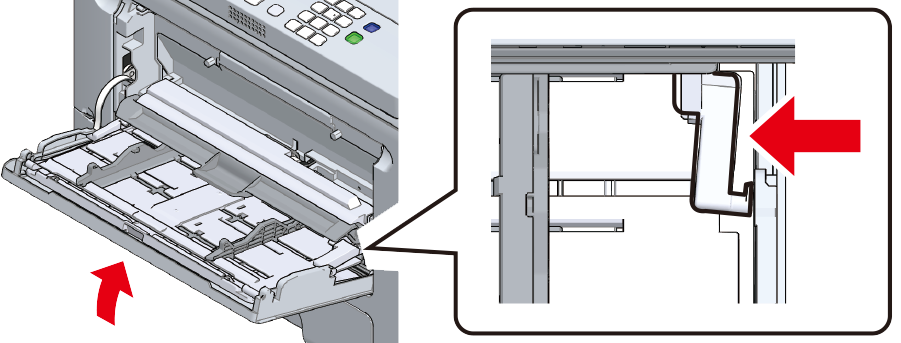

16. Analogicznie, zahacz wystający element lewego ramienia podajnika uniwersalnego o żłobienie.



    • Jeśli zamkniesz podajnik uniwersalny przed zamocowaniem wystającego elementu ramienia we właściwej pozycji, możesz uszkodzić pokrywę papieru. Upewnij się, że element zamocowano we właściwej pozycji.

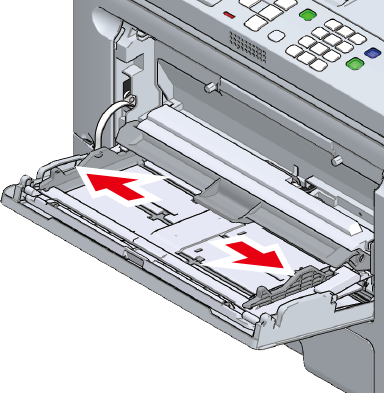

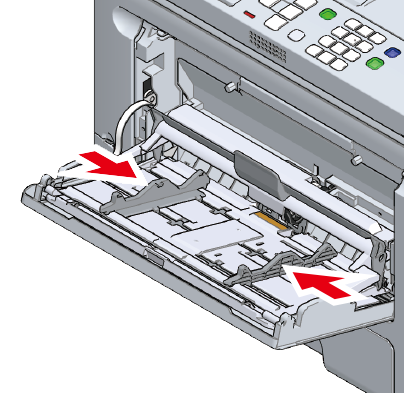

17. Wysuń prowadnicę podajnika ręcznego na zewnątrz.

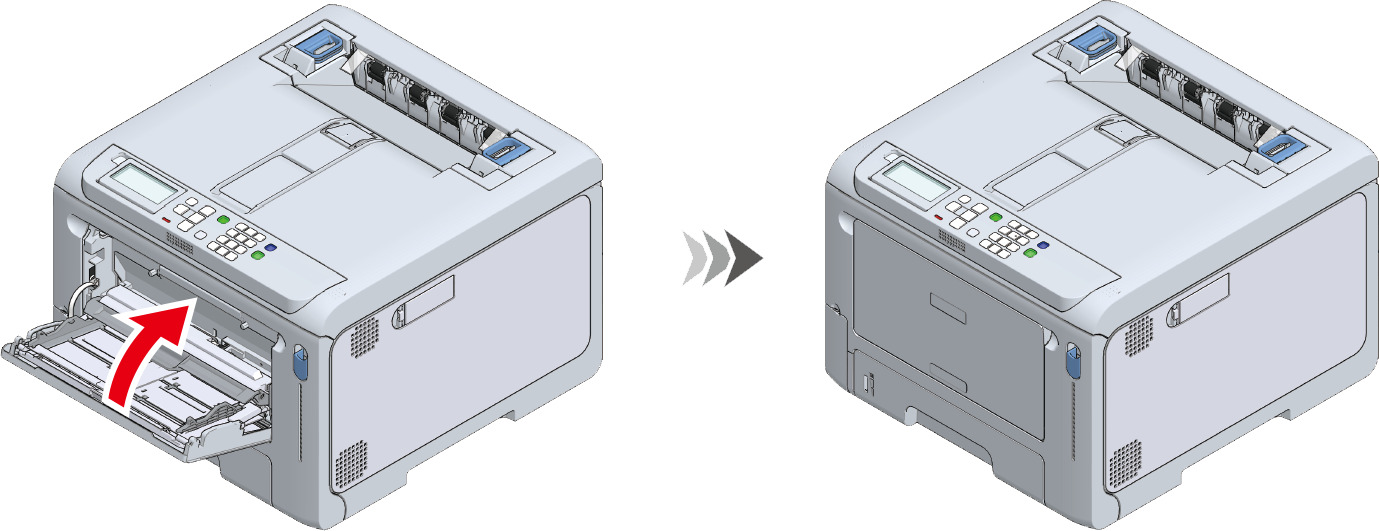

18. Zamknij podajnik uniwersalny.

    Jeśli podajnik uniwersalny nie zamyka się, zapoznaj się z krokami od 14 do 17.
