Jak używać dźwigni L1 i L2

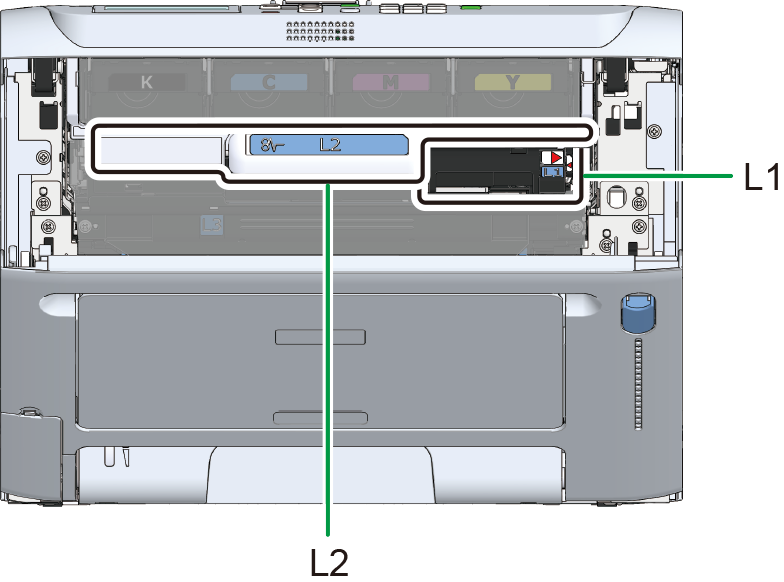

Dźwignie L1 i L2 są widoczne po otwarciu przedniej pokrywy. W tej części opisano sposób użycia tych dźwigni.

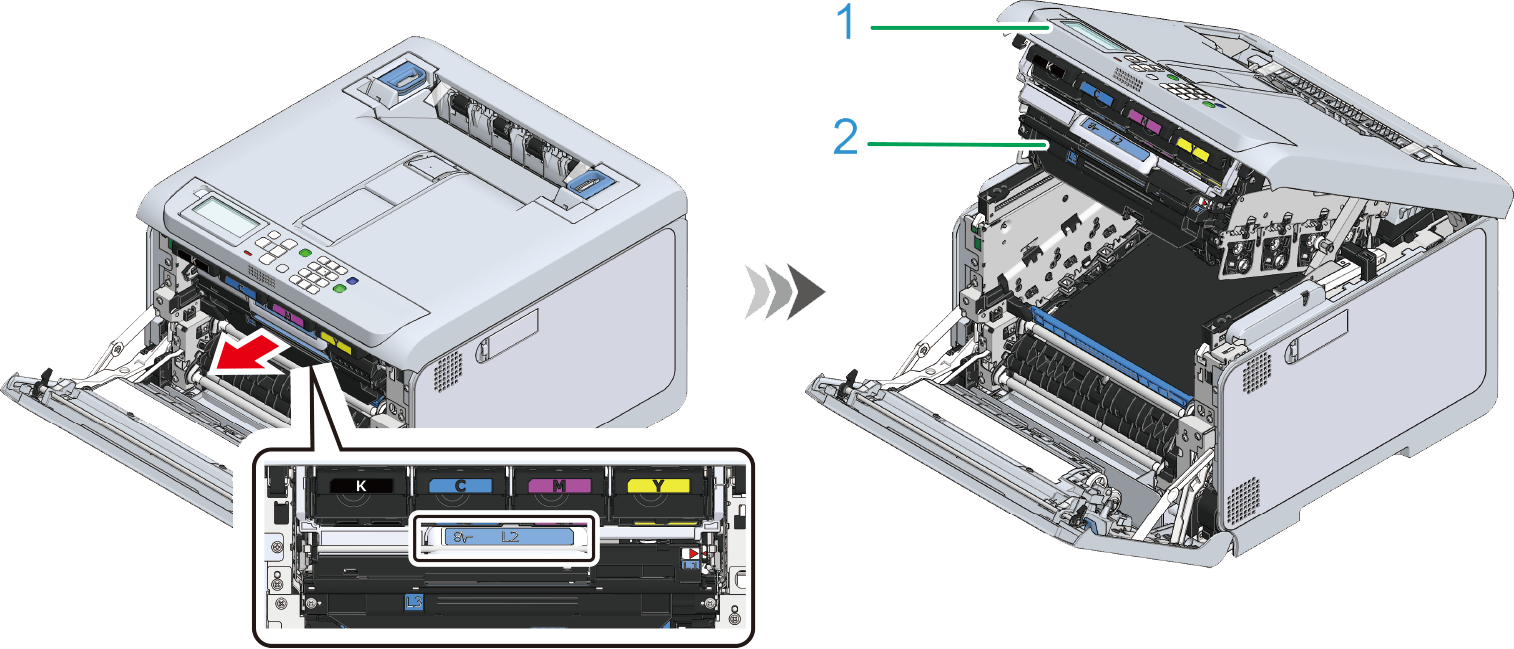

Dźwignia L1
Służy do wymiany bębna światłoczułego i czyszczenia głowicy LED.
Po otwarciu pokrywy przedniej należy najpierw uruchomić dźwignię L1, a następnie L2.
Po zakończeniu czynności podnoszona jest tylko taca wyjściowa.
Nr. | Nazwa |
|---|---|
| 1 | Podajnik wyjściowy |
| 2 | Pojemnik na bęben światłoczuły |
Podczas zamykania należy najpierw zamknąć tacę wyjściową. Następnie naciśnij dźwignię L1 i mocno zamknij przednią pokrywę obiema rękami.

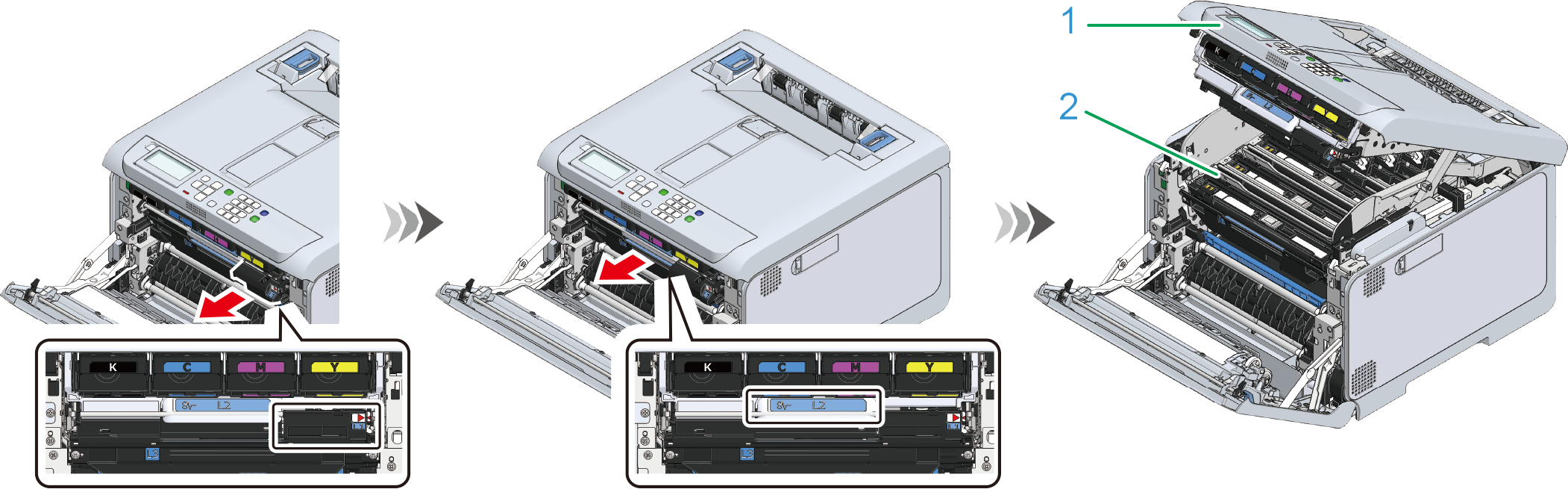

Dźwignia L2
Służy do wymiany zespołu pasa i usuwania zaciętego papieru.
Po otwarciu pokrywy przedniej, pociągnij dźwignię L2.
Po zakończeniu operacji zarówno taca wyjściowa, jak i pojemnik na bęben światłoczuły są złączone i zostają uniesione.
Nr. | Nazwa |
|---|---|
| 1 | Podajnik wyjściowy |
| 2 | Pojemnik na bęben światłoczuły |
Podczas zamykania należy najpierw zamknąć tacę wyjściową, a następnie mocno zamknąć przednią pokrywę obiema rękami.
