Wymiana bębna

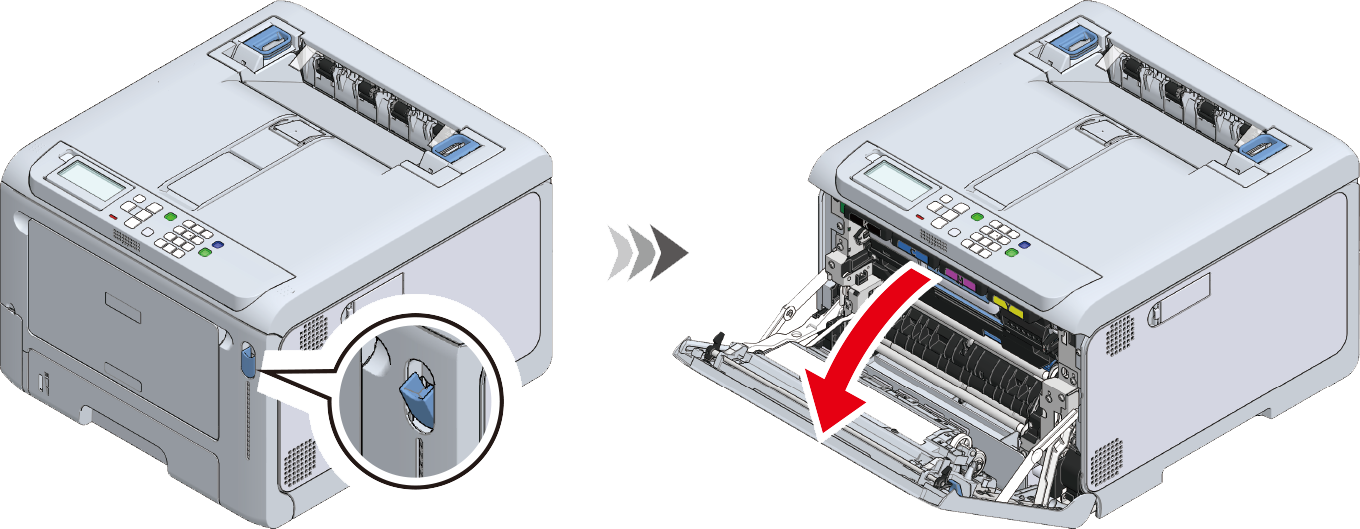

Przesuń dźwignię otwierania przedniej pokrywy (niebieska), aby otworzyć przednią pokrywę.

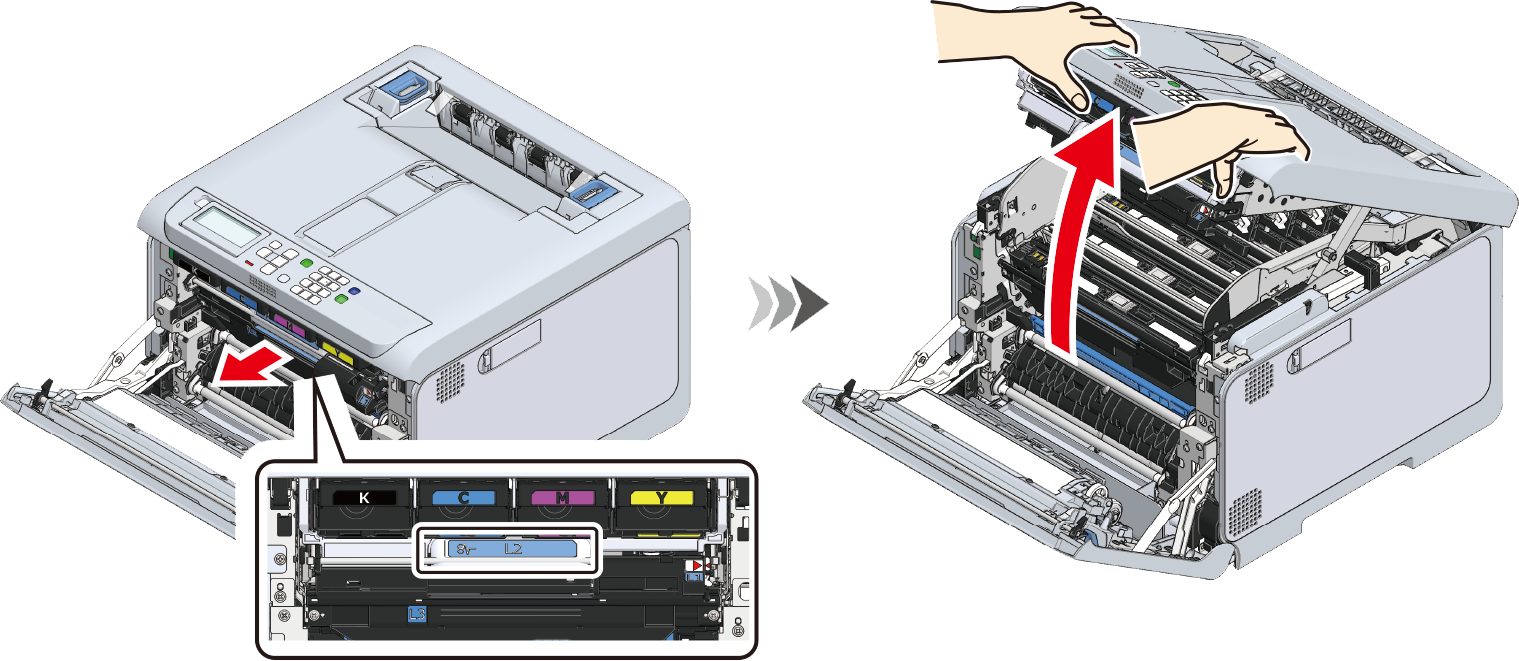

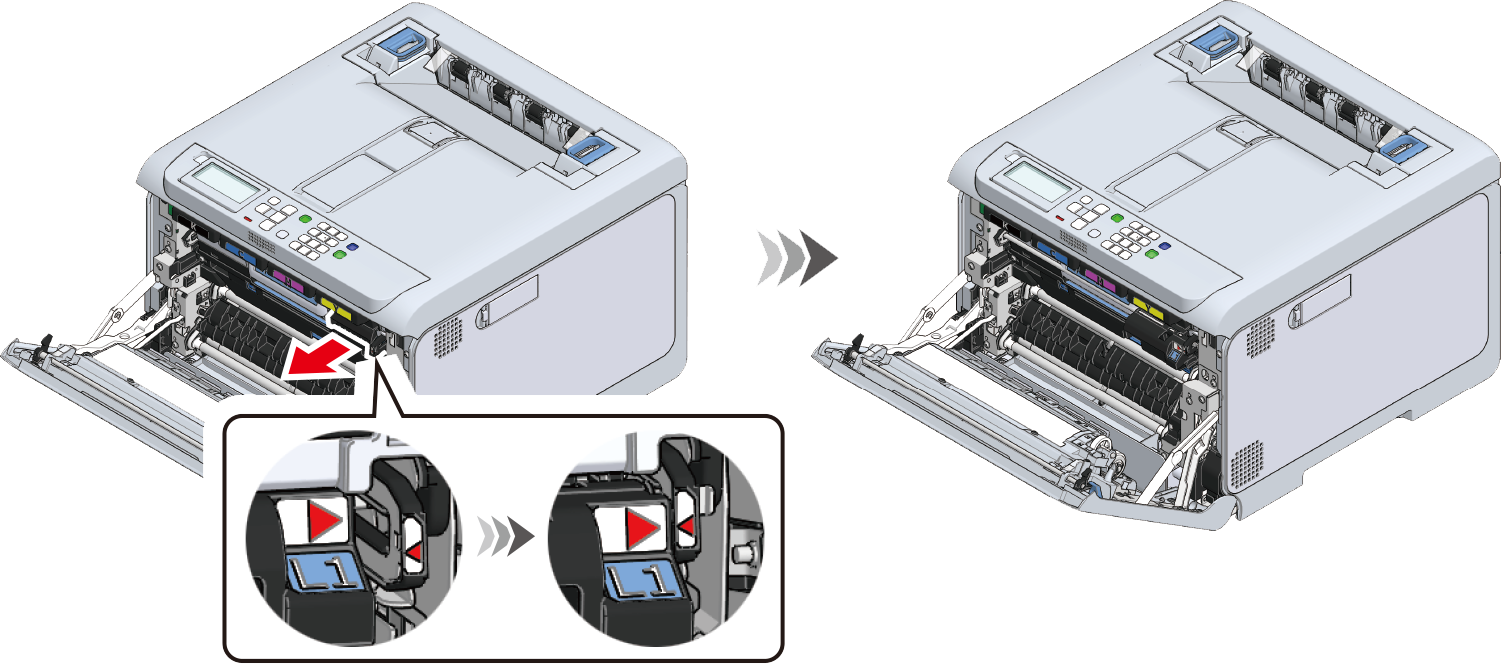

Pociągnij w swoim kierunku dźwignię L1, aż czerwony trójkąt na dźwigni L1 ustawi się w jednej linii z czerwonym trójkątem wewnątrz urządzenia.
- Jeżeli dwa symbole czerwonych trójkątów nie są poprawnie ustawione, nie będzie możliwe przeprowadzenie procedury wymiany bębna światłoczułego.
Pociągnij dźwignię L2 i podnieś podajnik wyjściowy aż osiądzie w pozycji stop.
- Pojemnik na bęben światłoczuły nie może zostać wyjęty aż do momentu całkowitego otwarcia podajnika wyjściowego.

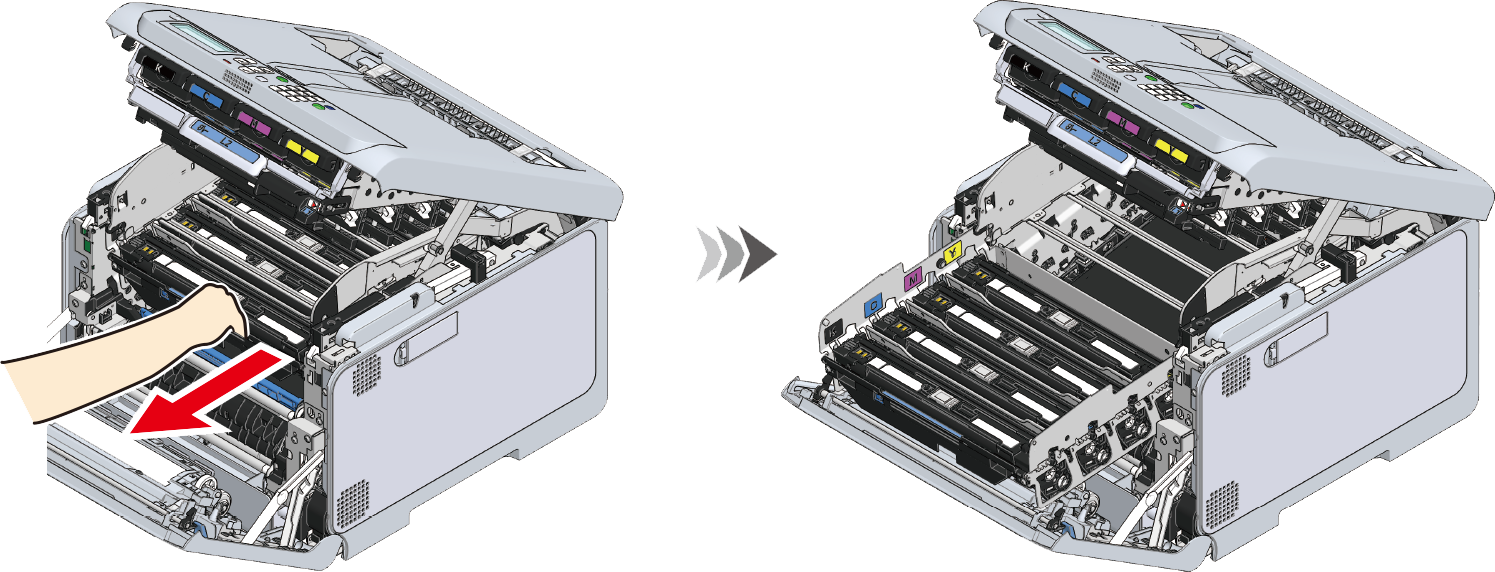

Trzymaj dźwignię L3 i pociągnij bęben światłoczuły do końca.
Może to spowodować oparzenia. Zespół utrwalający jest gorący - nie dotykaj go.

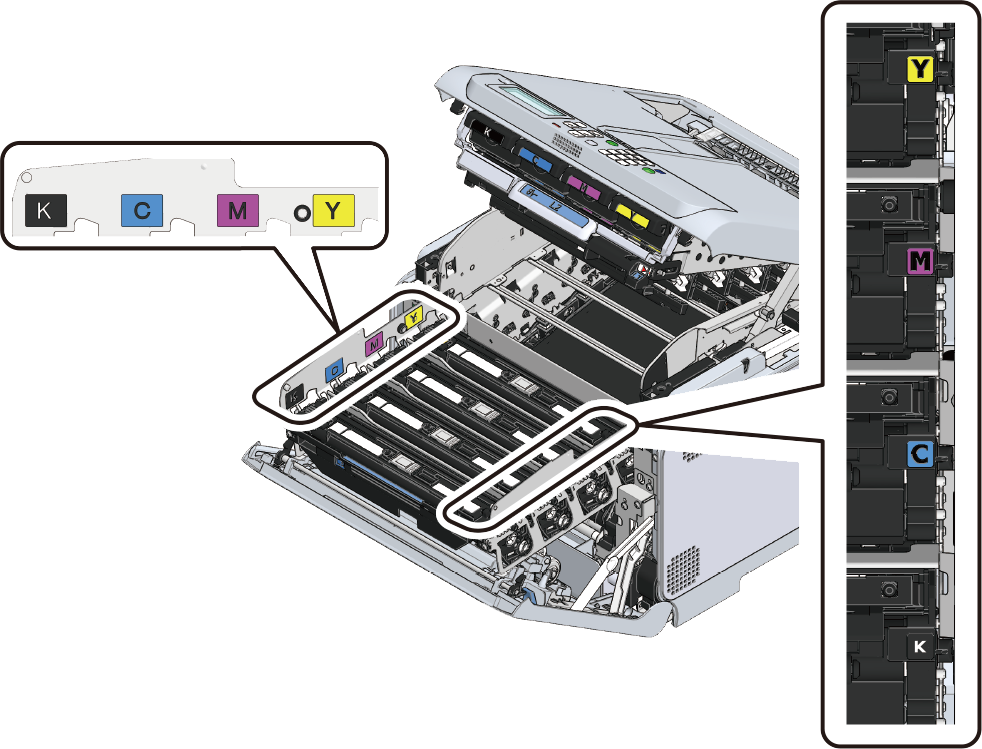

Sprawdź bęben światłoczuły który ma być wymieniony za pomocą koloru etykiety.

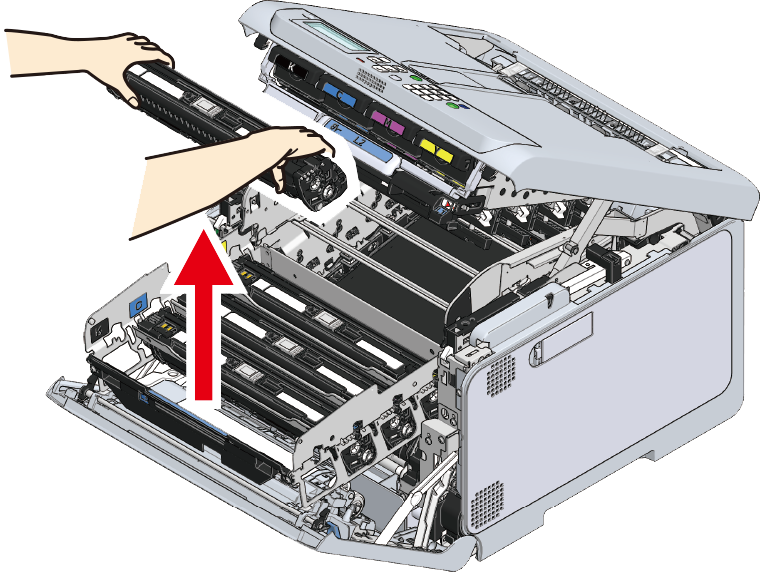

Usuń bęben światłoczuły z urządzenia.
- Zachowaj ostrożność - bębny światłoczułe (zielone cylindry) są narażone na uszkodzenie.
- Bębna nie należy wystawiać na działanie bezpośredniego promieniowania słonecznego lub silnego światła (1500 luksów i więcej). Nawet w warunkach normalnego oświetlenia wewnętrznego nie pozostawiaj go otwartego na dłużej niż 5 minut.
- Bęben światłoczuły nie jest zamocowany do jednostki głównej. Element wystarczy podnieść w celu usunięcia.
Wyciągnij bęben światłoczuły wymienianego koloru z opakowania.

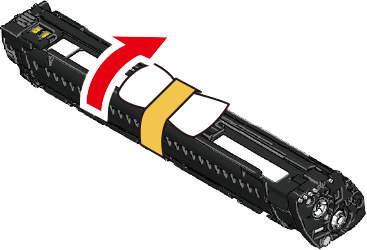

Usuń środek wysuszający z nowego bębna światłoczułego.

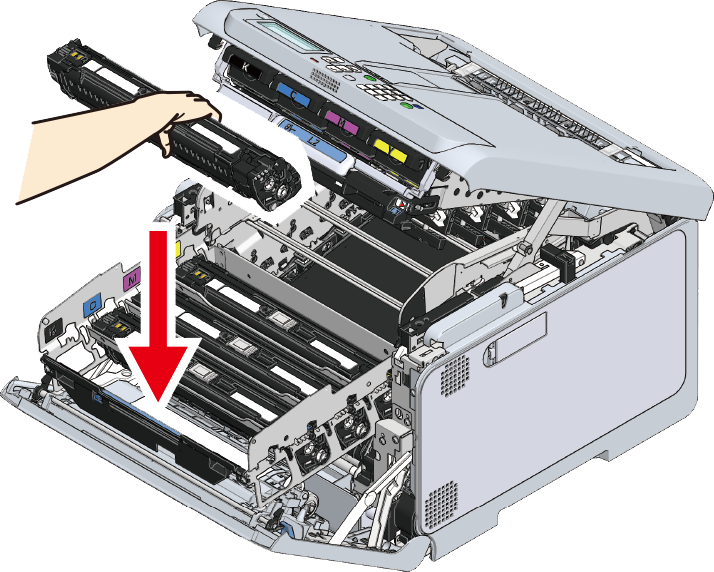

Zainstaluj bęben światłoczuły w urządzeniu trzymając go za etykietę koloru po prawej stronie.
- Zachowaj ostrożność - bębny światłoczułe (zielone cylindry) są narażone na uszkodzenie.
- Bębna nie należy wystawiać na działanie bezpośredniego promieniowania słonecznego lub silnego światła (1500 luksów i więcej). Nawet w warunkach normalnego oświetlenia wewnętrznego nie pozostawiaj go otwartego na dłużej niż 5 minut.

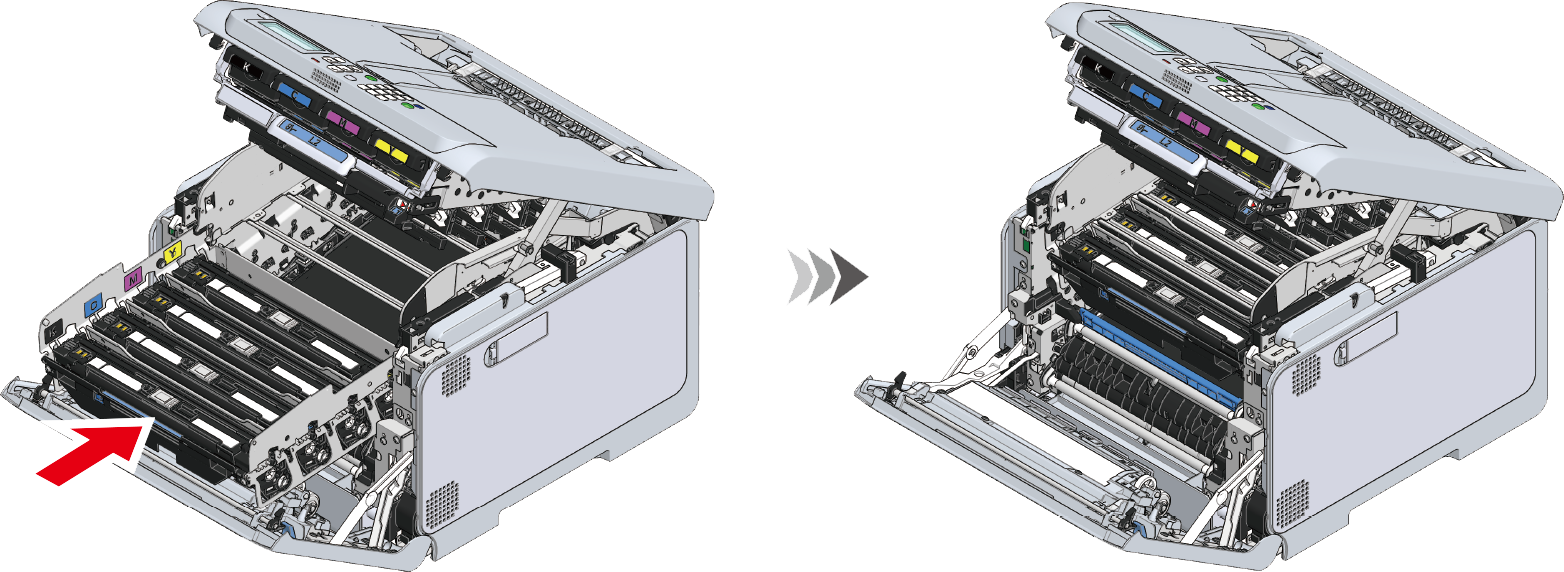

Przytrzymaj dźwignię L3 i wepchnij bęben światłoczuły aż do końca.
- W przypadku, gdy bęben światłoczuły jest zainstalowany nieprawidłowo, dosunięcie pojemnika do końca będzie niemożliwe.
- Podajnik wyjściowy nie może być zamknięty aż do momentu całkowitego zamocowania pojemnika na bęben światłoczuły.

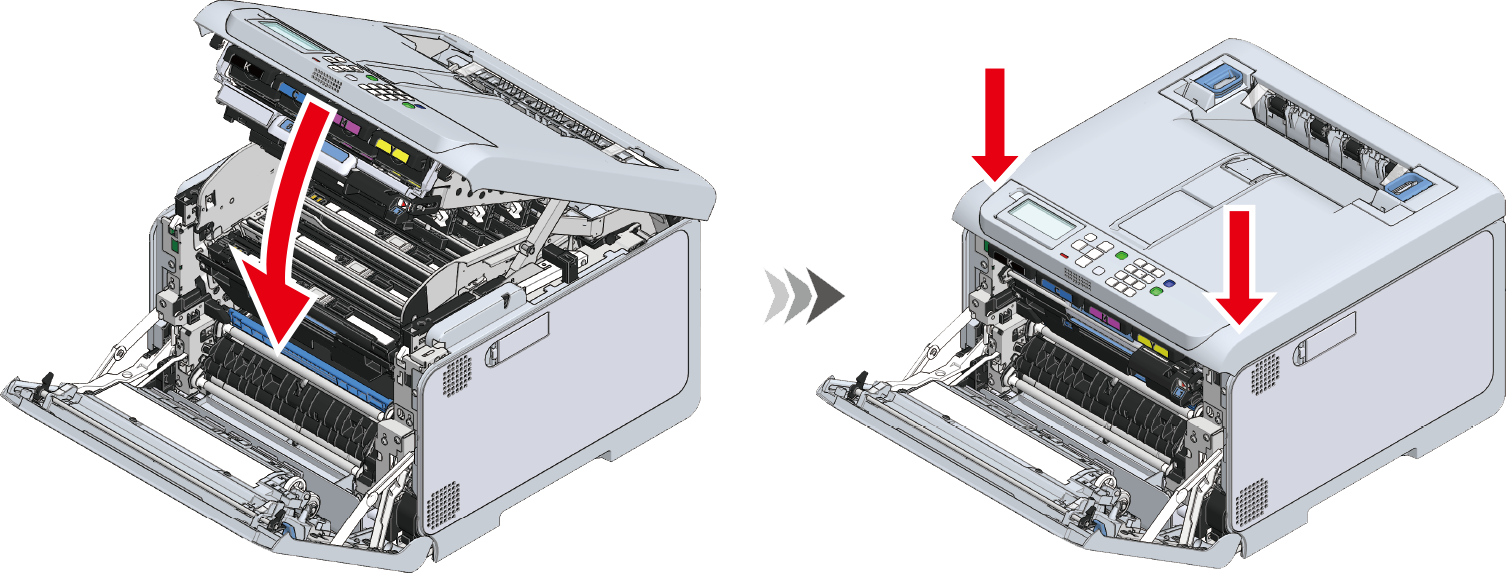

Zamknij podajnik wyjściowy i dociśnij jego obie strony od góry.

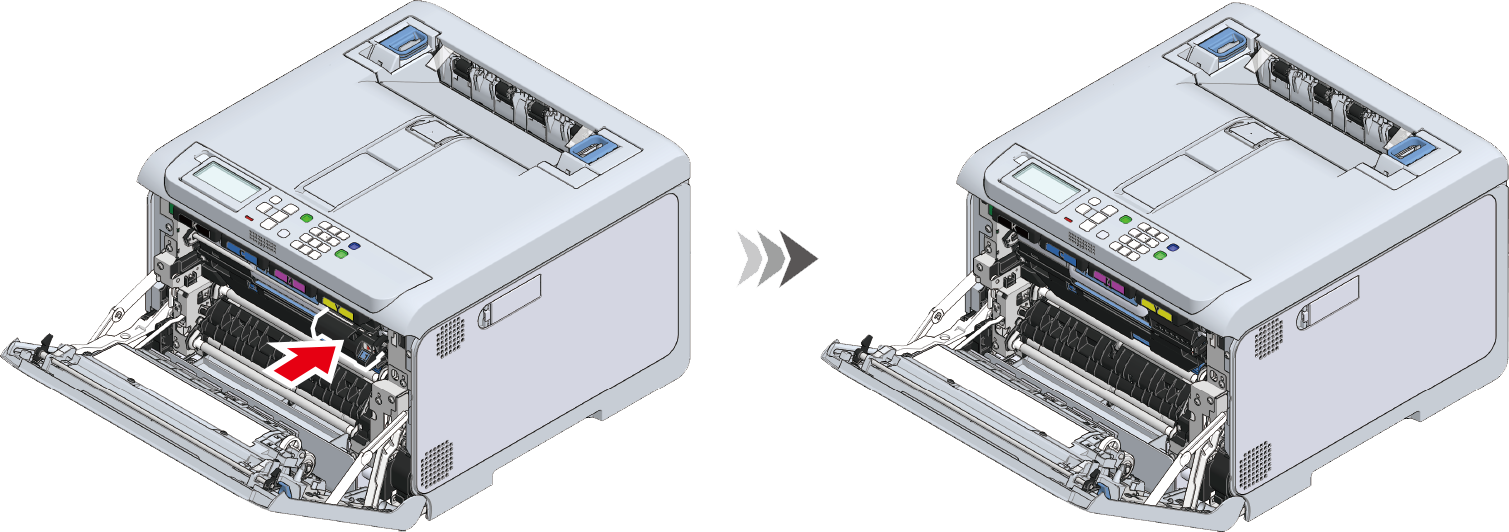

Wciśnij dźwignię L1 aż do końca.
- Nie ma możliwości zamknięcia przedniej pokrywy w przypadku, gdy nie zainstalowano bębnów światłoczułych wszystkich czterech kolorów.

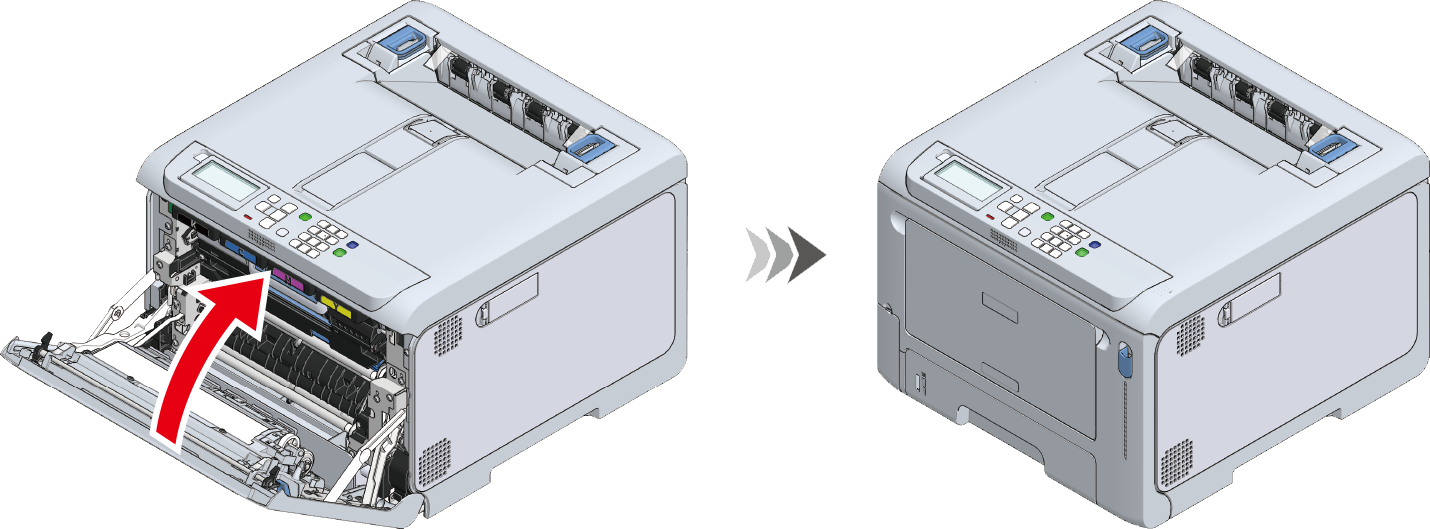

Obiema rękami zamknij pokrywę przednią.
- Zadbaj o to, aby zużyty bęben został poddany recyklingowi.
