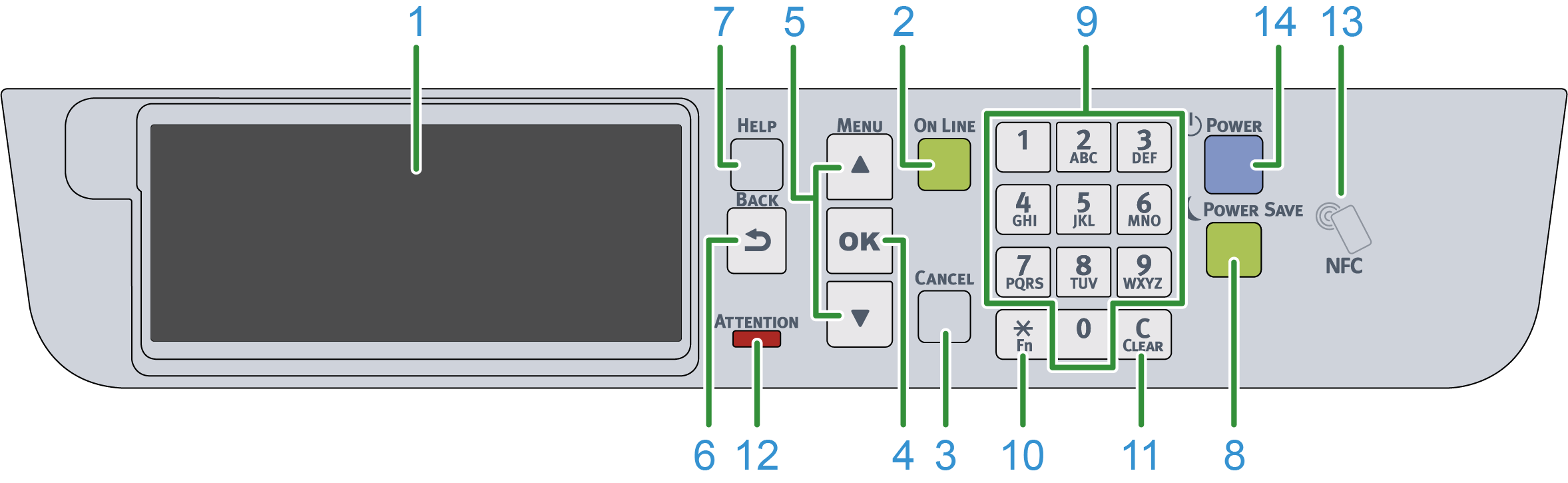

Identyfikacja elementów panelu operatora

Nr.
Nazwa
Funkcja

1

Wyświetlacz

Wyświetla stan urządzenia oraz instrukcję obsługi.

Istnieją dwa rodzaje ekranów w trybie oczekiwania: „Pokaż pozostały toner” i „Pokaż informacje o podajnikach”.

Ustawienie domyślne to „Pokaż pozostały toner”.

2

przycisk «ON LINE»

Przełącza między trybami online i offline.

W trybie online świeci na zielono, w trybie offline przestaje świecić.

3

przycisk «CANCEL (ANULUJ)»

Pozwala natychmiast anulować wykonywanie bieżącego zadania drukowania. Powrót do ekranu czuwania po wyświetleniu menu.

4

przycisk «OK»

Pozwala zatwierdzić podświetloną pozycję.

5

Przyciski przewijania ▲▼

Służy do wyboru menu lub przewijania ekranu.
Może być również używany do wpisywania cyfr na ekranie numerycznym.

6

przycisk «BACK (WSTECZ)»

Powraca do poprzedniego ekranu.

7

przycisk «HELP (POMOC)»

Pozwala wyświetlić ekran pomocy. Aby zamknąć ekran, naciśnij ponownie przycisk «HELP (POMOC)» lub naciśnij przycisk «BACK (WSTECZ)» lub «CANCEL (ANULUJ)».

8

przycisk «POWER SAVE (OSZCZĘDZANIE ENERGII)»

Włącza i wyłącza tryb oszczędzania energii.

Wybudza z trybu uśpienia.

Świeci się na zielono w trybie oszczędzania energii i miga na zielono w trybie uśpienia.

9

Klawiatura numeryczna

Wprowadza znaki alfanumeryczne lub symbole.

10

Klawisz «Fn»

Służy do wyświetlania menu skrótów.

Fn: Skrót od słowa „Funkcja”.

11

Klawisz «CLEAR (WYCZYŚĆ)»

Długie lub krótkie naciśnięcie przycisku powoduje wykonanie następujących czynności w zależności od wprowadzanej pozycji.

  • Minimalizuje ustawienia.
  • Wprowadza 0 dla ustawień.
  • Usuwa jeden znak z wprowadzonego tekstu.
  • Usuwa wybrany element.

* Wyłączone podczas wprowadzania adresu IP.

12

Kontrolka ATTENTION (UWAGA)

Wskazuje stan tego urządzenia.

Wyłącza się w stanie normalnym.

Wł.: Wskazuje na wystąpienie niewielkiej usterki.

Miganie: Wskazuje że wystąpił poważny błąd.

13

Symbol NFC

W przypadku korzystania z funkcji NFC, należy zbliżyć urządzenie mobilne do tego miejsca. Szczegółowe informacje o funkcji NFC opisano w „Drukowanie z urządzenia mobilnego”.

14

Przełącznik zasilania

Włącza/wyłącza zasilanie jednostki głównej. Zapala się na niebiesko po włączeniu zasilania, a wyłącza po wyłączeniu zasilania.
