Remplacement du kit de maintenance

Le kit de maintenance est un ensemble composé d'un four et d'un rouleau de transfert. Suivez la procédure ci-dessous pour remplacer le four et le rouleau de transfert en même temps.

1. Préparez un nouveau kit de maintenance et vérifiez que vous disposez de toutes les pièces.

   	Unité de four

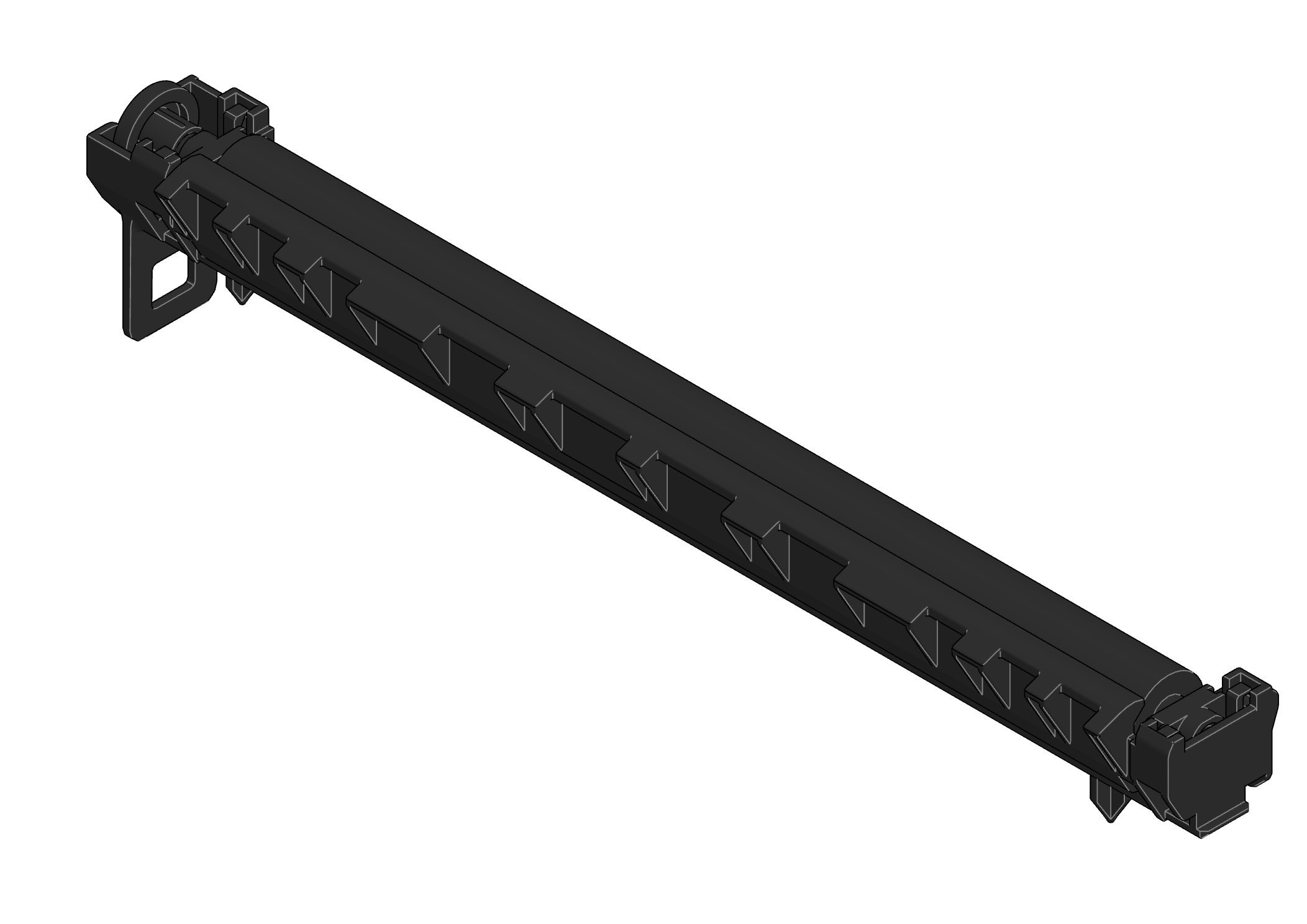

   	Rouleau de transfert

2. Ouvrez le capot supérieur (avant).



   • Ne placez aucun objet sur le capot ouvert.

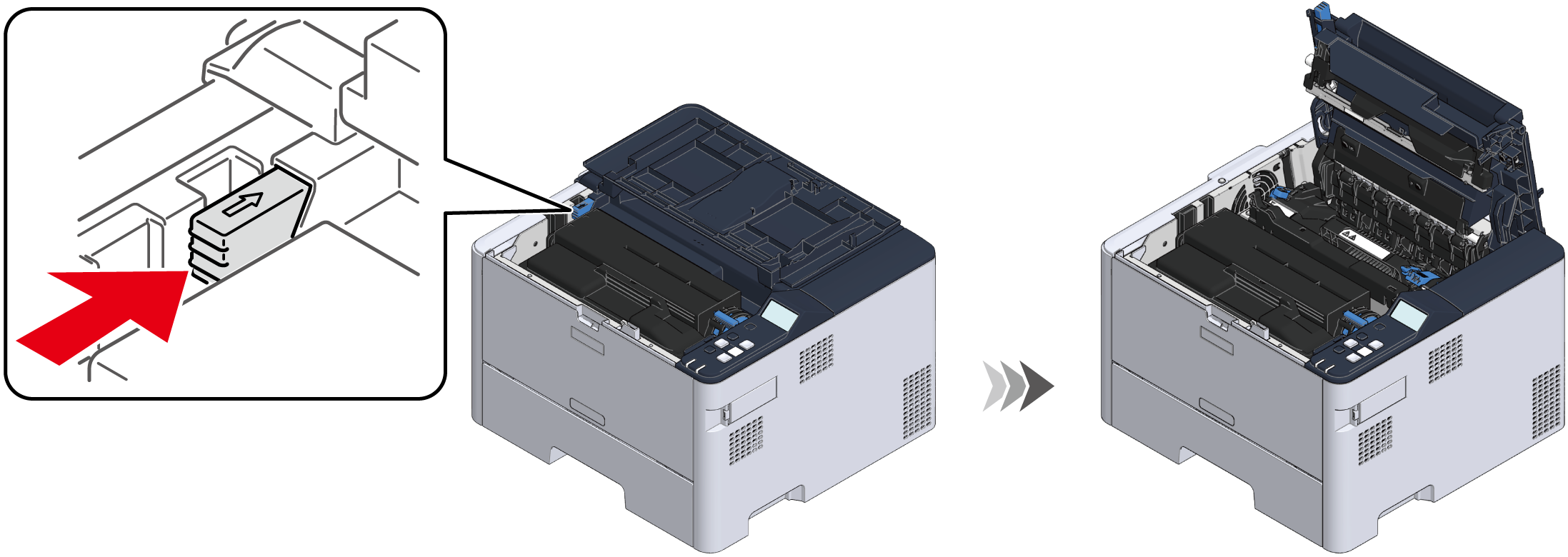

3. Appuyez sur la partie bleue du côté gauche de la machine pour ouvrir le capot supérieur (entier).



4. Déverrouillez le four en tournant le levier de verrouillage bleu des deux côtés vers l'arrière jusqu'à ce qu'il atteigne la position du repère de déverrouillage.

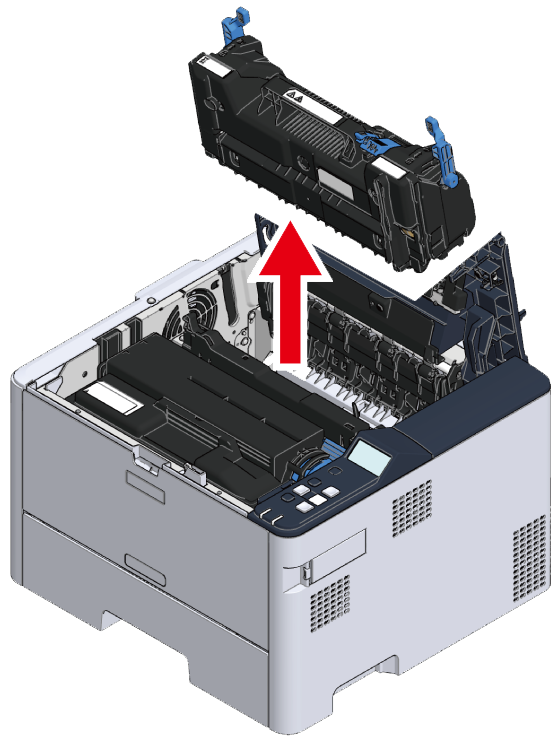

5. Retirez le four de cette machine en tenant sa poignée centrale.

   	Des brûlures peuvent survenir.
   Quand le four est chaud, prenez garde pendant l’utilisation et tenez-le toujours par la poignée pour le soulever. Si elle est chaude, attendre qu'elle refroidisse avant toute opération.

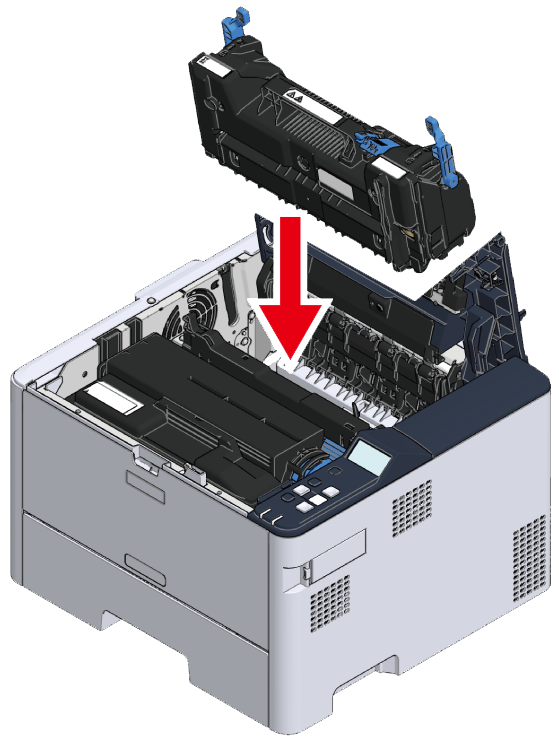

6. Installez le nouveau four dans cette machine.



7. Verrouillez le four en tournant le levier de verrouillage bleu des deux côtés vers l'avant jusqu'à ce qu'il atteigne la position du repère de verrouillage.

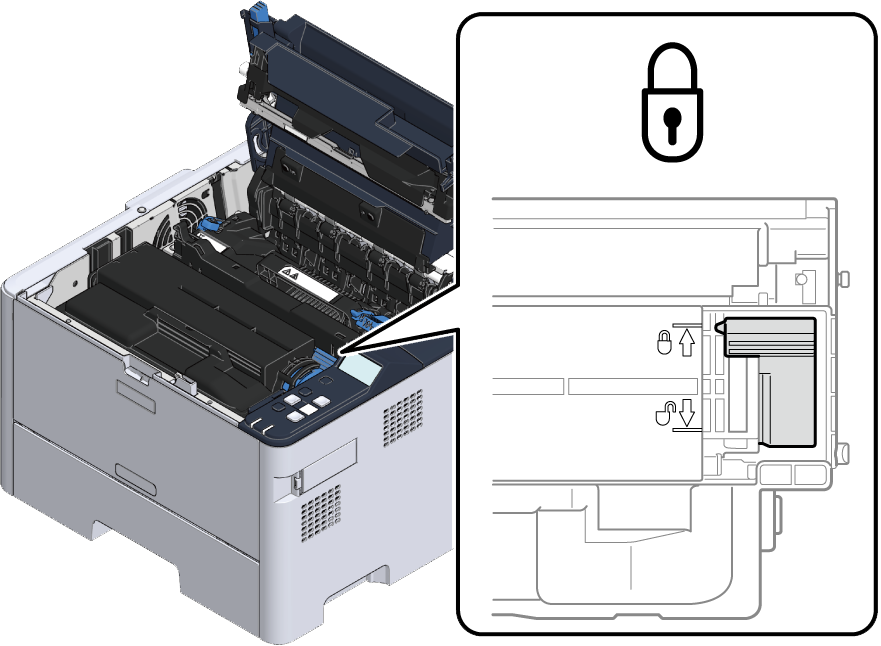

8. Assurez-vous que le levier bleu situé sur le côté droit de la cartouche de toner est aligné avec le repère de verrouillage.



   • Ne touchez pas le levier bleu. Si le levier est déplacé, la cartouche de toner peut se détacher lorsque le tambour d'image est retiré, ce qui entraîne une dispersion du toner.

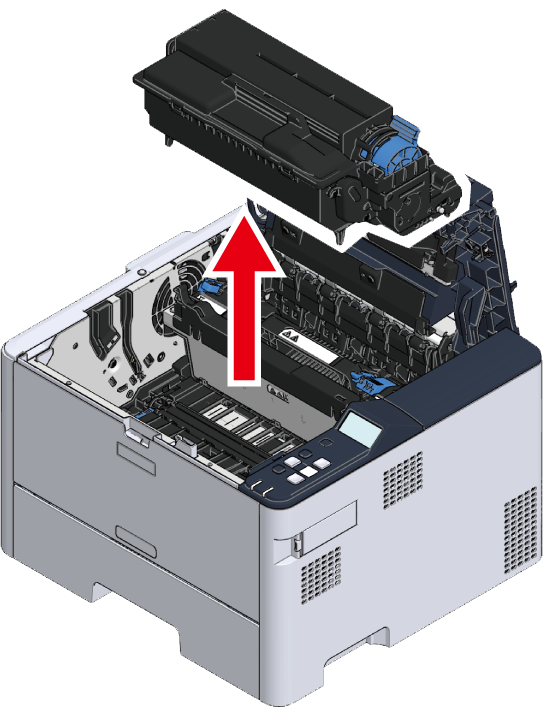

9. Retirez tambour. Retirez le tambour d'image et la cartouche de toner qui y est fixée.

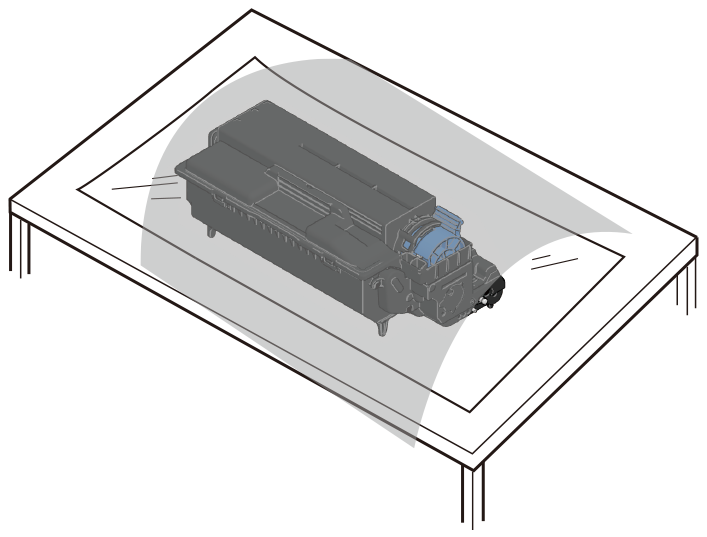

10. Placez le tambour et la cartouche de toner retirés sur une surface plane et recouvrez-les d'une feuille de papier ou d'un objet similaire afin d'éviter la lumière directe.



    • Manipuler avec précaution car (le tube vert du) tambour d'image est très facilement endommagé.

    • N'exposez-pas le tambour d'image directement à la lumière du soleil ou sous une forte lumière (environ 1 500 lux ou plus). Ne le laissez pas à découvert pendant plus de 5 minutes, même à la lumière ambiante.

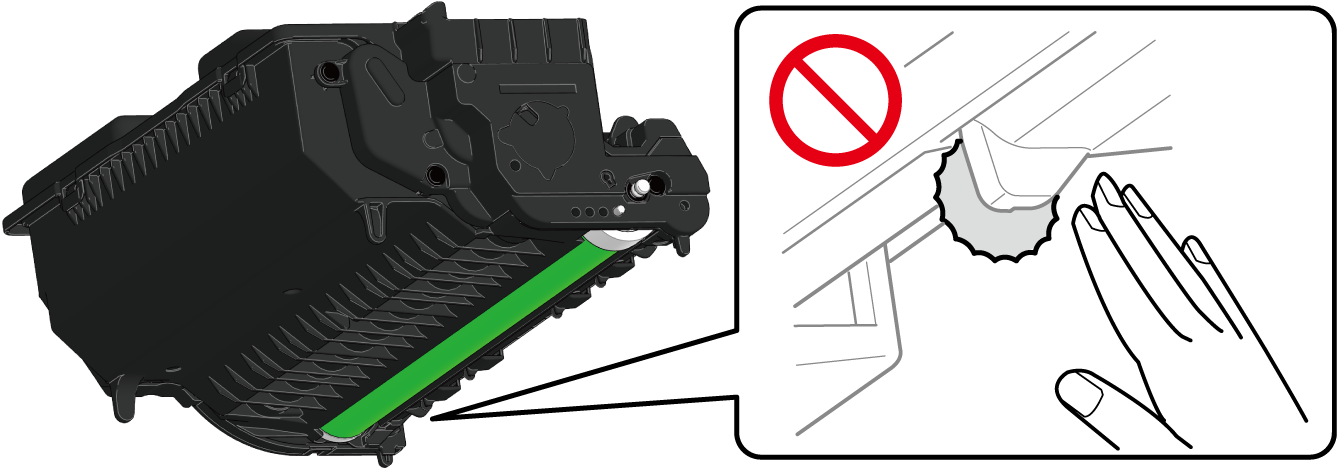

    • Ne touchez pas les engrenages situés sous le tambour.








11. Déverrouillez l'unité de transfert en tournant les poignées bleues de ses deux côtés vers l'avant.



12. Retirez l'unité de transfert.



    • N'essuyez pas la graisse appliquée sur la partie métallique à l'intérieur de l'unité principale.

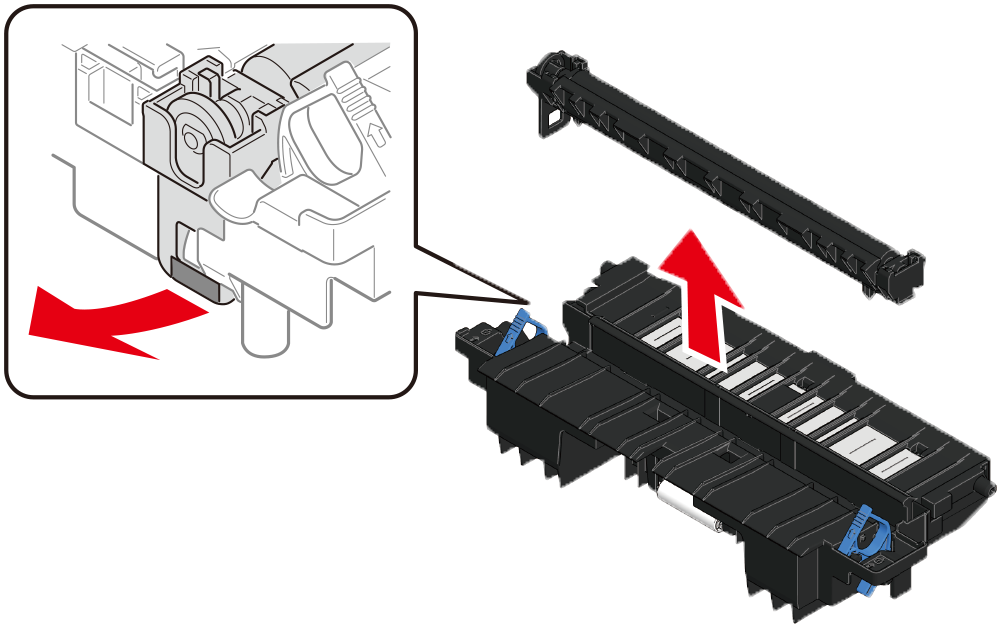

13. Retirez le rouleau de transfert en appuyant sur l'étiquette bleue située en bas à gauche de l'unité de transfert vers l'extérieur.



    • Veillez à ne pas toucher la partie éponge au centre.



14. Retirez le rouleau de transfert neuf de sa boîte d'emballage.

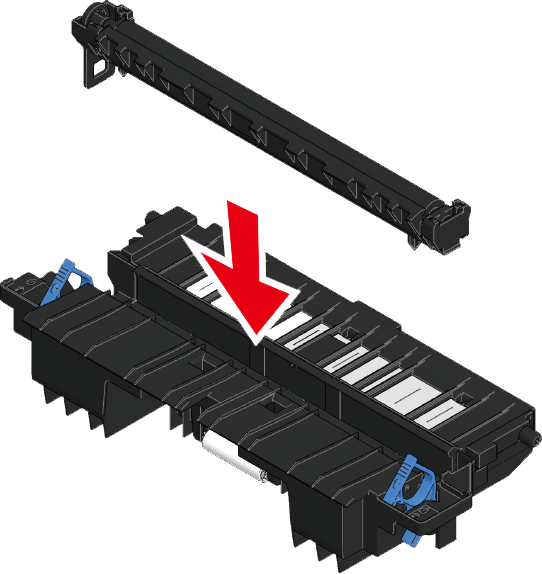

15. Installez le rouleau de transfert sur l'unité de transfert en plaçant la poignée bleue de l'unité de transfert à l'avant et l'étiquette bleue du rouleau de transfert à gauche.



    • Veillez à ne pas toucher la partie éponge au centre.



16. Installez l'unité de transfert dans cette machine.





17. Verrouillez l'unité de transfert en inclinant ses leviers bleus gauche et droit vers l'arrière.



18. Installez le tambour d'image avec la cartouche de toner dans cette machine.



19. Fermez le capot supérieur du côté arrière.



20. Fermez le capot supérieur (avant).
