Remplacement du tambour image

Cette section explique comment remplacer uniquement le tambour par un tambour neuf et continuer à utiliser la cartouche de toner existante.

Reportez-vous à « Remplacement du tambour d'image et de la cartouche de toner » si vous souhaitez remplacer le tambour et la cartouche de toner par des neufs.

  • Si vous fixez la cartouche de toner existante au nouveau tambour, la quantité restante de cartouche de toner peut ne pas s'afficher correctement. En plus, « Toner low. (Toner bas.) » ou « Toner Empty. Waste Toner Full. (Toner vide.) Poubelle toner pleine.) » peuvent s'afficher après le remplacement.

  • Utilisez les consommables authentiques OKI pour un rendement optimal.

  • Les défaillances causées par l’utilisation de consommables non authentiques peuvent annuler la garantie ou le contrat d’entretien. (L’utilisation de consommables non authentiques n’entraînera pas nécessairement des défaillances, mais veuillez en tenir pleinement compte.)


  1. Préparez un tambour neuf.

  2. Ouvrez le capot supérieur (avant).

    • Ne placez aucun objet sur le capot ouvert.

  3. Appuyez sur la partie bleue du côté gauche de la machine pour ouvrir le capot supérieur (entier).

  4. Assurez-vous que le levier bleu situé sur le côté droit de la cartouche de toner est aligné avec le repère de verrouillage.

    • Ne touchez pas le levier bleu. Si le levier est déplacé, la cartouche de toner peut se détacher lorsque le tambour d'image est retiré, ce qui entraîne une dispersion du toner.

  5. Retirez tambour. Retirez le tambour d'image et la cartouche de toner qui y est fixée.

  6. Placez le tambour et la cartouche de toner sur une surface plane recouverte de papier journal ou un objet semblable.

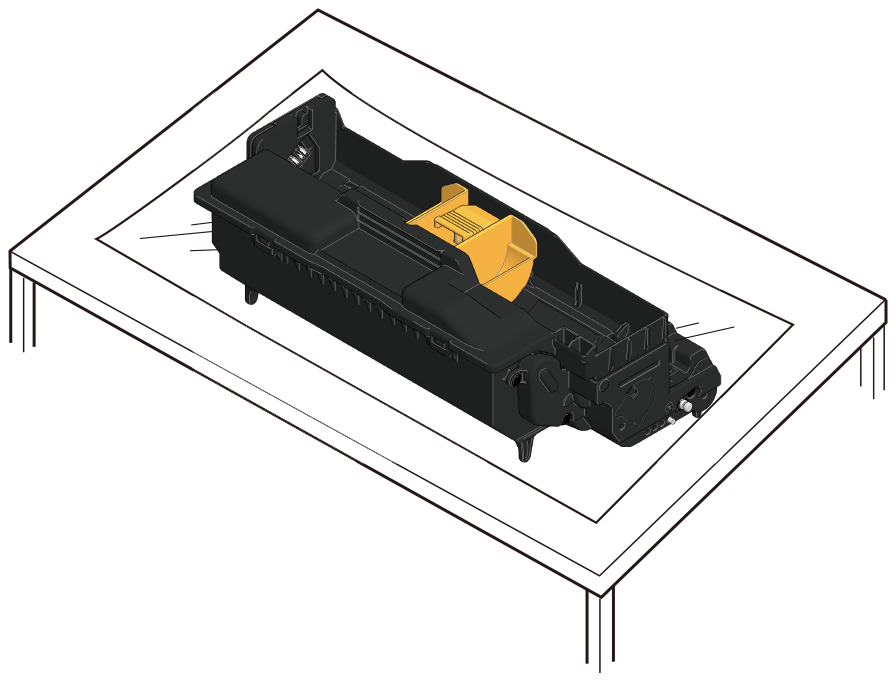

  7. Retirez le tambour d'image neuf de son sac d'emballage et placez-le sur une surface plane couverte de papier journal ou un objet semblable.

    • Manipuler avec précaution car (le tube vert du) tambour d'image est très facilement endommagé.

    • N'exposez-pas le tambour d'image directement à la lumière du soleil ou sous une forte lumière (environ 1 500 lux ou plus). Ne le laissez pas à découvert pendant plus de 5 minutes, même à la lumière ambiante.

    • Ne touchez pas les engrenages situés sous le tambour.

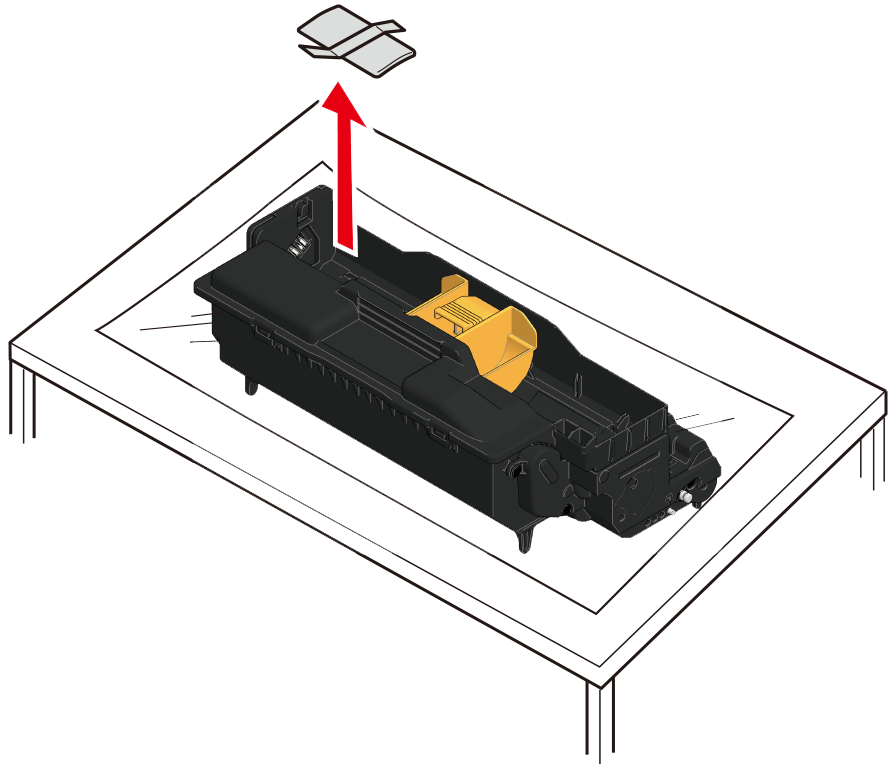

  8. Retirer le déshydratant.

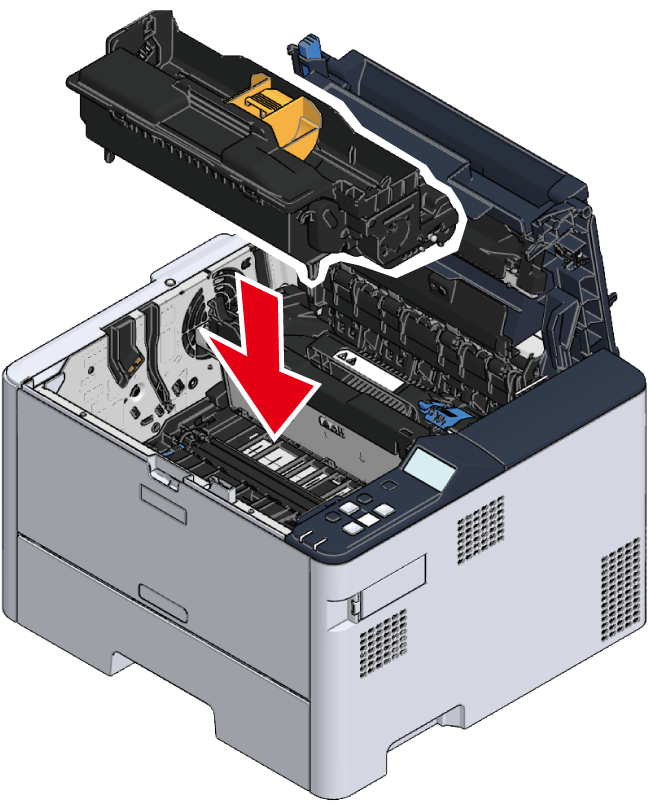

  9. Installez le tambour d'image neuf dans l'unité principale.

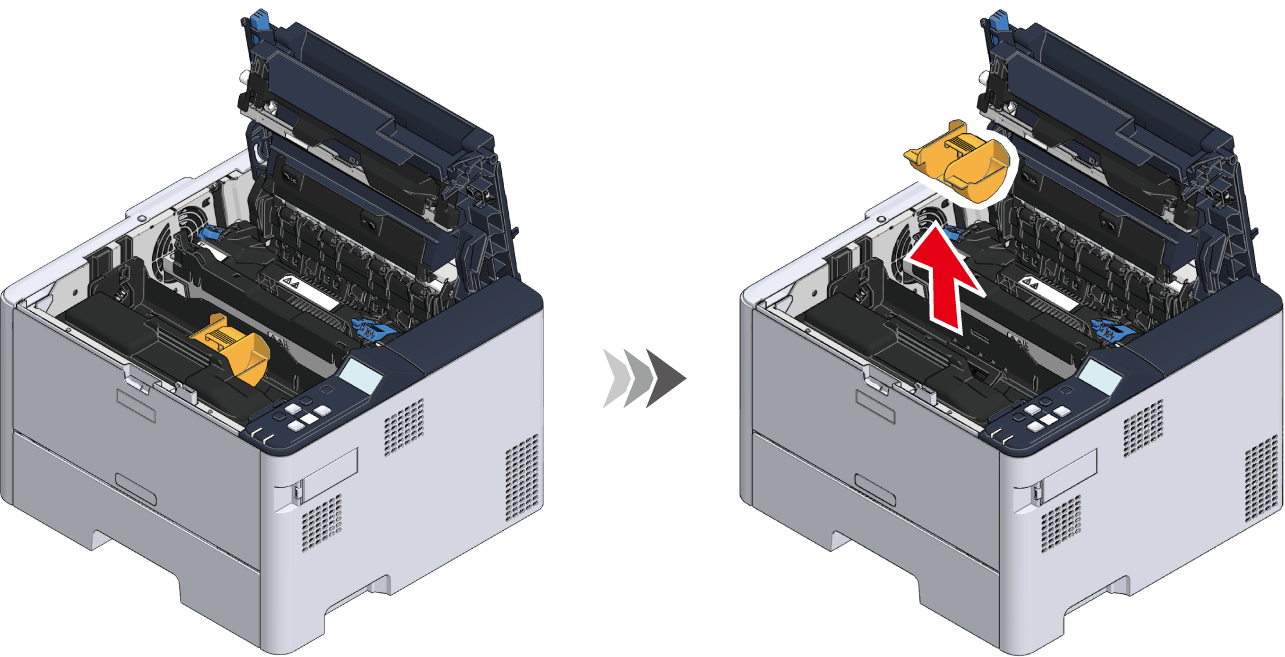

  10. Retirez le couvercle de toner fixé au tambour neuf.

    • Manipulez le couvercle du toner à deux mains et veillez à ne pas le heurter contre des objets environnants. Le toner sur le couvercle du toner peut s'éparpiller et tacher vos vêtements.

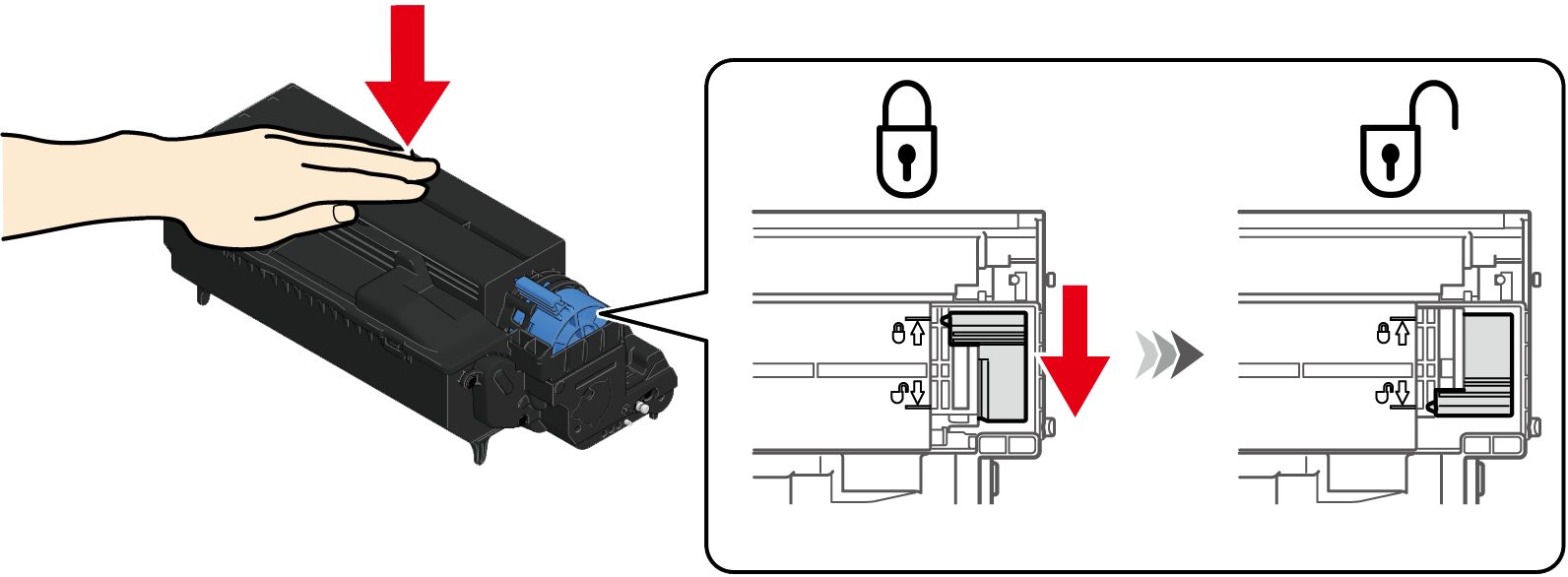

  11. Pour le tambour et la cartouche de toner usagés retirés aux étapes 5 et 6, appuyez dessus par le haut, puis faites tourner le levier bleu sur le côté droit de la cartouche de toner dans la direction du repère de déverrouillage jusqu'à ce qu'il s'arrête.

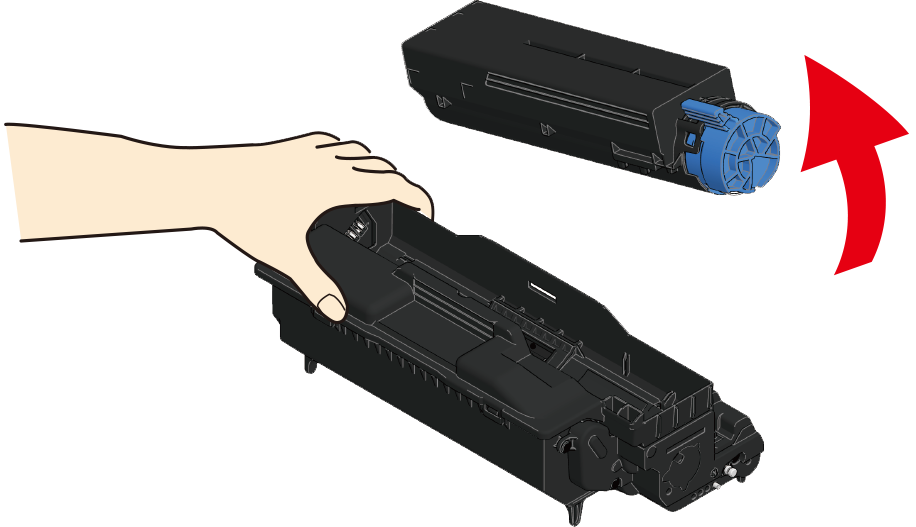

  12. Tout en appuyant sur le tambour, retirez la cartouche de toner en soulevant son côté droit.

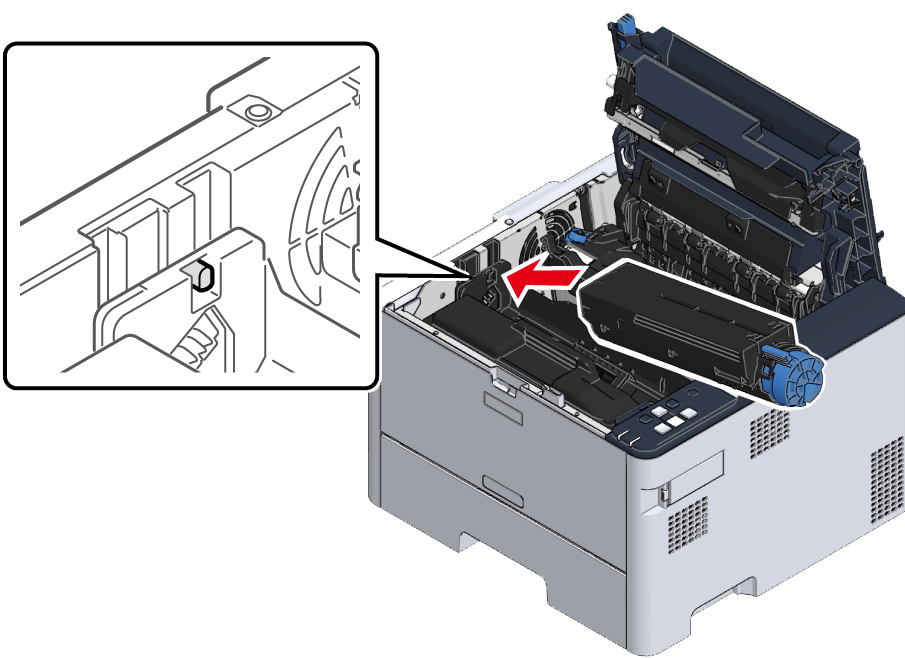

  13. Inclinez le côté gauche de la cartouche de toner vers le bas, insérez la cartouche de toner de manière à ce qu'elle soit appuyée contre la protubérance du tambour d'image neuf, puis abaissez son côté droit.

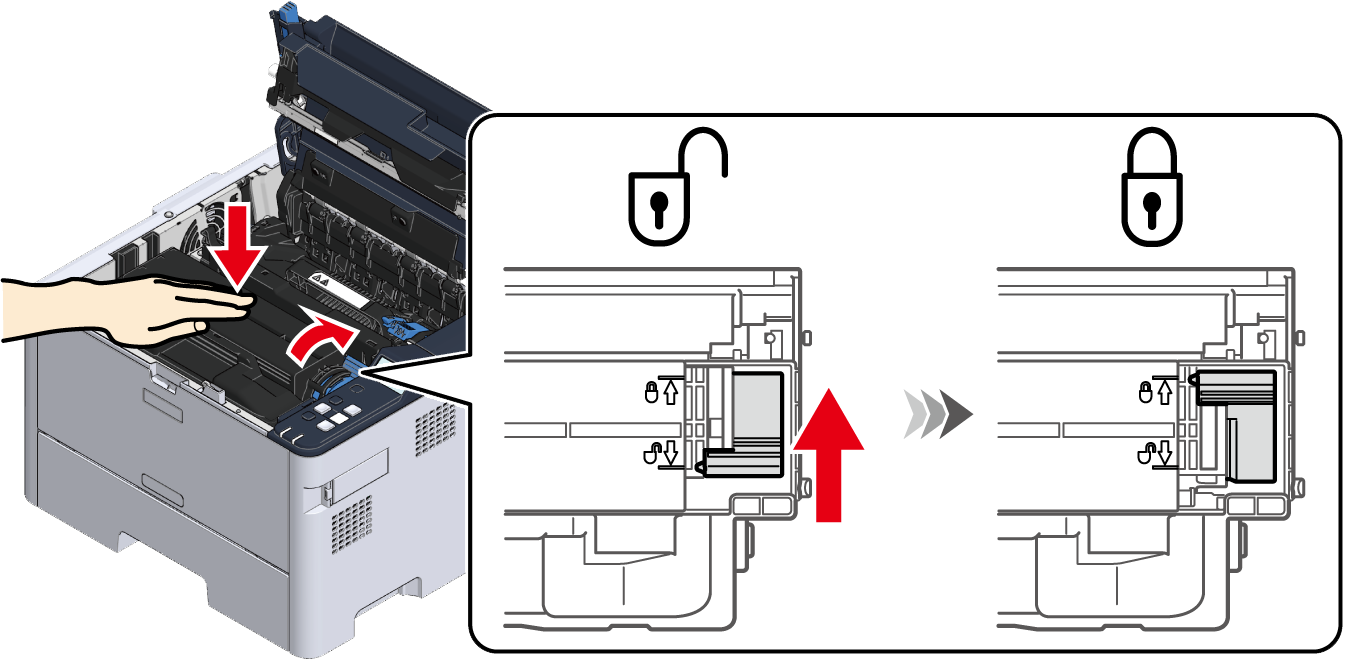

  14. Appuyez sur la cartouche de toner par le haut, puis faites tourner le levier bleu sur le côté droit dans la direction du repère de verrouillage jusqu'à ce qu'il s'arrête.

    • Si la cartouche de toner n'est pas installée correctement, le levier de cartouche de toner ne tournera pas.

  15. Fermez le capot supérieur du côté arrière.

  16. Fermez le capot supérieur (avant).

  • Veuillez recycler le tambour d'image usagé.
