1-2. Installation du module LAN câblé étendu (Pour câblé LAN2)

  • Selon la région spécifique, le module LAN câblé étendu peut ne pas être installé.

Installez-le si vous souhaitez connecter cette machine à deux réseaux différent avec un LAN câblé. Après l'installation, vous devez activer le module LAN câblé sur le panneau de commande.


Cette section décrit la procédure d'installation du module LAN câblé étendu et d'activation du module LAN câblé étendu sur le panneau de commande.

  • Il ne peut pas être utilisé en même temps que le module du réseau local câblé étendu.

  1. Appuyez sur le bouton d'alimentation pour mettre cette machine hors tension, puis débranchez le cordon d'alimentation.

    • Si vous l'installez avec l'alimentation en marche, l'unité principale ou le module LAN câblé étendu peuvent être endommagés.
    Mise hors tension de la machine

  2. Insérez le module LAN câblé étendu dans le port hôte USB.

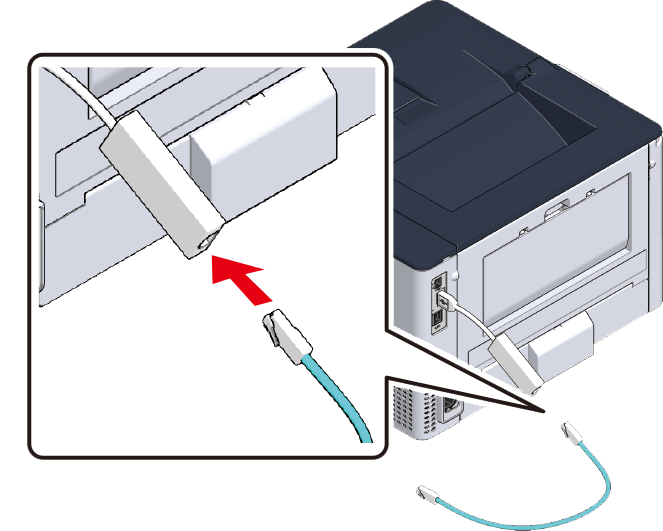

  3. Branchez le cordon d'alimentation sur cette machine et une extrémité du câble LAN sur le module LAN câblé étendu.

    Initialisation à la mise sous tension

  4. Branchez l'autre extrémité du câble de réseau local dans le concentrateur.

  5. Appuyez sur le bouton d'alimentation pour mettre cette machine sous tension.

  6. Appuyez sur le bouton de défilement ▼ du panneau de commande pour sélectionner [Menus (Menus)], puis appuyez sur «OK».

  7. Appuyez sur le bouton ▼ plusieurs fois pour sélectionner [Admin Setup (Configuration admin.)], puis appuyez sur «OK».

  8. Appuyez sur ▲ ou ▼ pour entrer le mot de passe admin., puis appuyez sur «OK».

    Mot de passe administrateur

  9. Vérifiez que [Network Setup (Paramètres réseau)] est sélectionné et appuyez sur le bouton «OK».

  10. Assurez-vous que [Genral Setup (Configuration Générale)] est sélectionné et appuyer sur «OK».

  11. Assurez-vous que [Extended Network (Réseau étendu)] est sélectionné et appuyer sur «OK».

  12. Appuyez sur ▼ pour sélectionner [Wired(LAN2) (Câblé(LAN2))], puis appuyez sur «OK».

  13. Lorsque [Are you sure? (Etes-vous sûr ?)] s'affiche, assurez-vous que [Yes (Oui)] est sélectionné et appuyez sur «OK».

  14. La machine va redémarrer, attendez donc que l'écran de veille s'affiche.

  15. Appuyez sur le bouton de défilement ▼ du panneau de commande pour sélectionner [Menus (Menus)], puis appuyez sur «OK».

  16. Appuyez sur le bouton ▼ plusieurs fois pour sélectionner [Admin Setup (Configuration admin.)], puis appuyez sur «OK».

  17. Appuyez sur ▲ ou ▼ pour entrer le mot de passe admin., puis appuyez sur «OK».

    Mot de passe administrateur

  18. Vérifiez que [Network Setup (Paramètres réseau)] est sélectionné et appuyez sur le bouton «OK».

  19. Appuyez sur ▼ plusieurs fois pour sélectionner [Wired (LAN2) Setup (Configuration du réseau câblé(LAN2))], puis appuyez sur «OK».

  20. Assurez-vous que [Wired(LAN2) (Câblé(LAN2))] est sélectionné et appuyez sur «OK».

  21. Assurez-vous que [Enable (Activer)] est sélectionné et appuyer sur «OK».

Ensuite, définissez les informations réseau comme l'adresse IP de cette machine.
