Installation du bac d’extension
 | Des blessures peuvent survenir. |  |
La machine peut se renverser. Veillez à fixer les pièces de raccordement fournies. | ||
Installez le bac d'extension si vous voulez augmenter la quantité de papier pouvant être chargée. Après l'installation, définissez le nombre de bacs dans le pilote de l'imprimante.
Vous pouvez installer jusqu'à 3 bacs d'extension. Veillez à fixer les pièces de raccordement fournies.
Pour installer 2 bacs d'extension ou plus, installez le support à roulettes dédié en option et réglez les pieds anti-basculement pour éviter tout risque de basculement.
Pour installer cette machine sur une table, il est recommandé d'installer un bac d'extension.
Un tournevis à tête plate est nécessaire pour installer le bac d'extension.
- La caisse d'emballage et les matériaux de rembourrage sont nécessaires pour expédier du bac d'extension. Conservez-les correctement au lieu de les jeter.
Lorsqu'un bac d'extension est utilisé pour l'impression, si la position d'impression change, la position d'impression est corrigée pour chaque bac d'extension. Pour plus d'information, voir «Correction de la position d'impression du bac».
Cette section prend pour exemple le cas où un bac d'extension est installé dans B433.

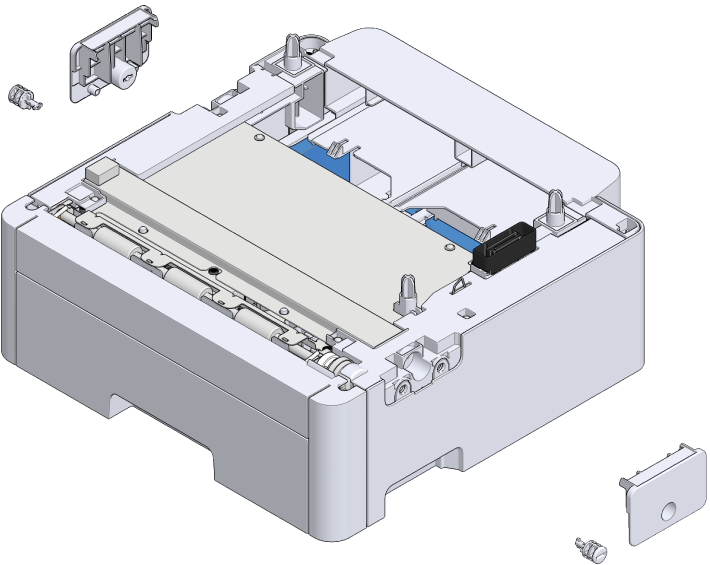

Vérifiez que vous avez toutes les pièces du bac d'extension.
Bac d'extension
Pièces de connexion (x2)Vis (x2)
Appuyez sur le bouton d'alimentation pour éteindre l'unité principale et débranchez le cordon d'alimentation et tous les autres câbles.
- Veillez à mettre la machine hors tension, à débrancher le cordon d'alimentation et tout autre câble, puis installez le bac d'extension. Si vous installez le bac d'extension alors que la machine est sous tension, cette machine et le bac d'extension risquent de tomber en panne.
- Si vous l'installez alors qu'un câble est connecté, vous risquez de vous blesser en vous coinçant les pieds dans le câble.
Installez le premier bac d'extension.

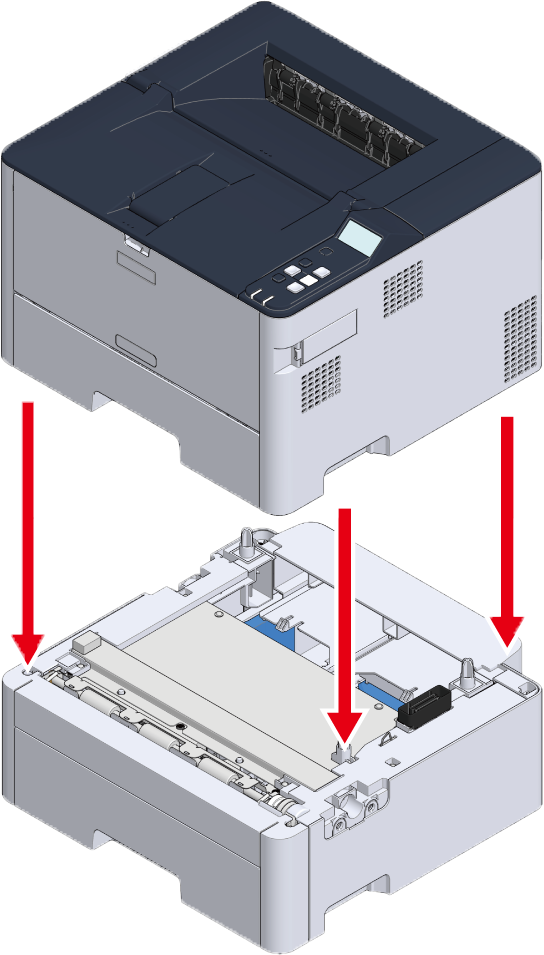

Alignez le côté droit et l'avant de l'unité principale et du bac d'extension, et empilez-les délicatement de manière à ce que les trous sur le fond de l'unité principale et les saillies du bac d'extension soient alignés.

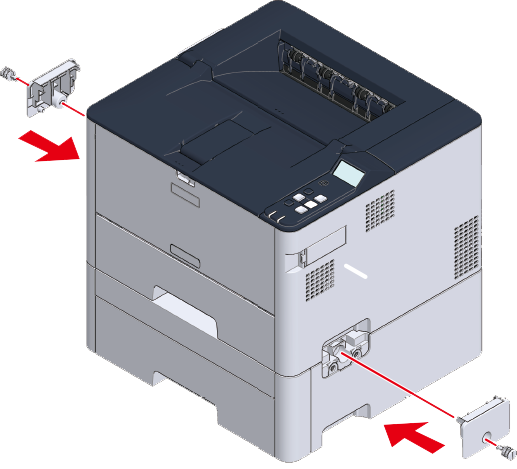

Utilisez un tournevis à tête plate pour relier les côtés gauche et droit de l'unité principale et du bac d'extension à l'aide des pièces de connexion fournies.
- À ce moment, ne poussez pas l'unité principale vers la gauche, la droite, l'avant ou l'arrière.
- Lorsque vous déplacez la machine, que vous remplacez des consommables ou des pièces d'entretien, ou que vous chargez du papier dans le bac, vérifiez les points suivants afin d'éviter que l'imprimante ne bascule.
Après l'empilement des bacs d'extension, ne poussez pas l'unité principale vers la gauche, la droite, l'avant ou l'arrière.

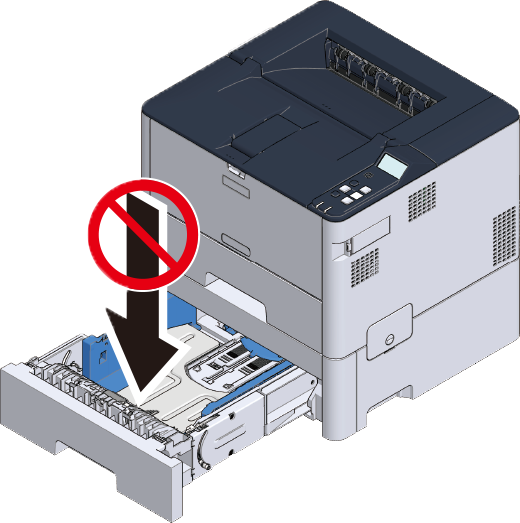

N'appuyez pas sur la cassette à papier quand elle est tirée à l'extérieur.
- N'appuyez pas sur l'unité principale par l'arrière lorsque la cassette à papier est sortie.
Branchez le cordon d'alimentation out tout câble retiré à l'unité principale.
Appuyez sur le bouton d'alimentation pour mettre cette machine sous tension.
- Appuyez sur le bouton de défilement▼ du panneau de commande pour sélectionner [Menus (Menus)], puis appuyez sur «OK».
- Assurez-vous que [Information (Informations)] est sélectionné et appuyer sur «OK».
- Assurez-vous que [Tray Count (Décompte Bac)] est sélectionné et appuyer sur «OK».
- Vérifiez que le bac d'extension que vous avez installé apparaît sur l'écran.
- Après avoir vérifié l'affichage, appuyez sur «CANCEL» pour revenir à l'écran de veille.
Après avoir connecté votre PC à cette machine et installé le logiciel, réglez le bac d'extension dans le pilote de l'imprimante.
