Remplacement du tambour d'image et de la cartouche de toner

Cette section explique comment remplacer le tambour et la cartouche de toner par des neufs.

Reportez-vous à «Remplacement du tambour image » si vous souhaitez remplacer uniquement le tambour par un tambour neuf et continuer à utiliser la cartouche de toner existante.

1. Préparez un tambour neuf et une cartouche de toner neuve.

2. Ouvrez le capot supérieur (avant).



   • Ne placez aucun objet sur le capot ouvert.



3. Appuyez sur la partie bleue du côté gauche de la machine pour ouvrir le capot supérieur (entier).




4. Assurez-vous que le levier bleu situé sur le côté droit de la cartouche de toner est aligné avec le repère de verrouillage.



   • Ne touchez pas le levier bleu. Si le levier est déplacé, la cartouche de toner peut se détacher lorsque le tambour d'image est retiré, ce qui entraîne une dispersion du toner.



5. Retirez tambour. Retirez-le avec la cartouche de toner fixée au tambour d'image.



   • Ne retirez pas la cartouche de toner du tambour d'image.

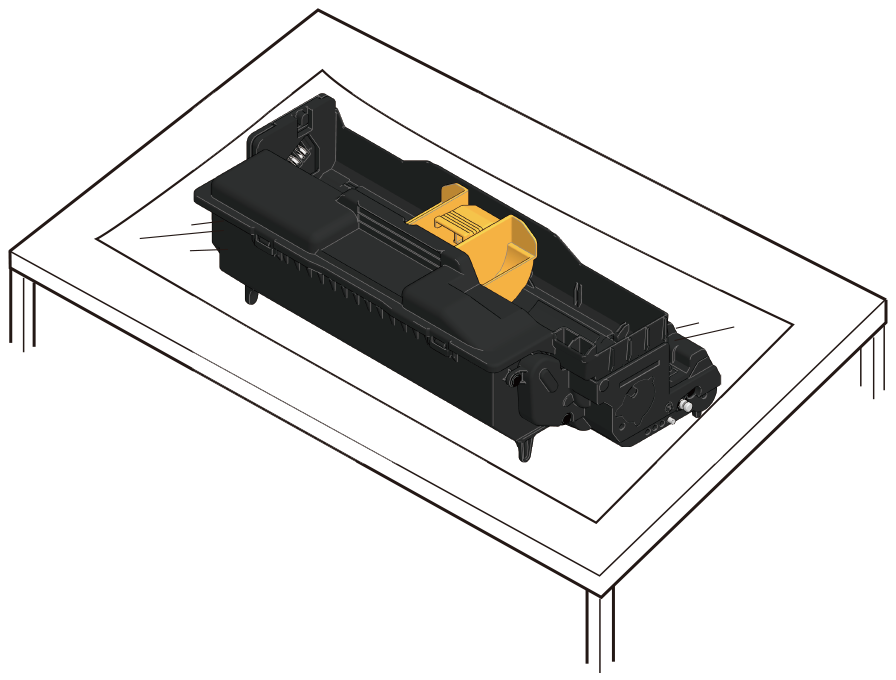

6. Retirez le tambour d'image neuf de son sac d'emballage et placez-le sur une surface plane couverte de papier journal ou un objet semblable.



   • Manipuler avec précaution car (le tube vert du) tambour d'image est très facilement endommagé.

   • N'exposez-pas le tambour d'image directement à la lumière du soleil ou sous une forte lumière (environ 1 500 lux ou plus). Ne le laissez pas à découvert pendant plus de 5 minutes, même à la lumière ambiante.

   • Ne touchez pas les engrenages situés sous le tambour.

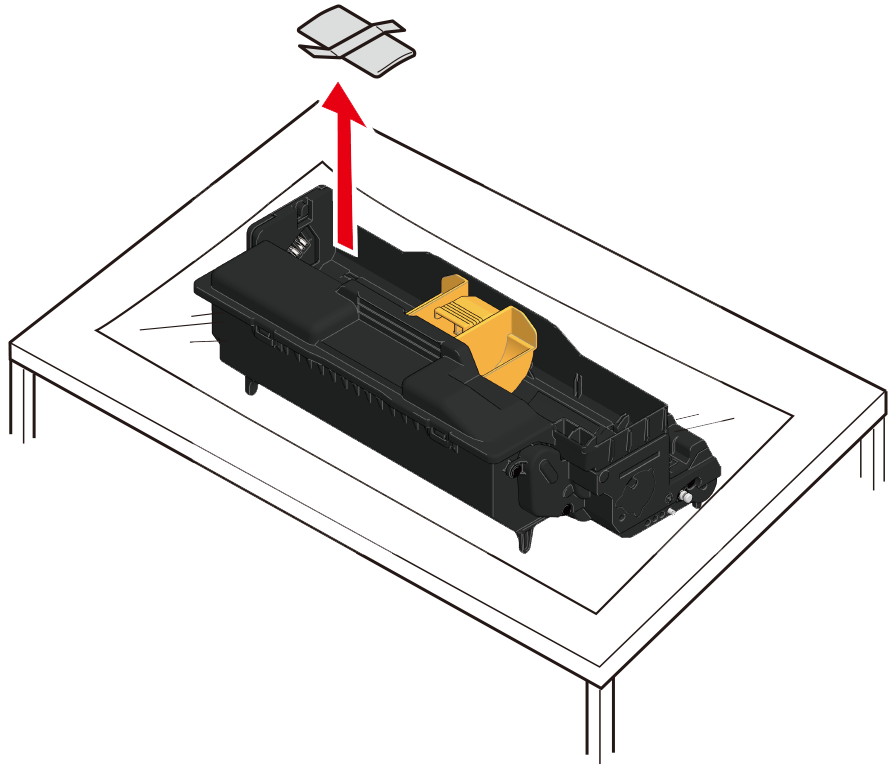

7. Retirer le déshydratant.

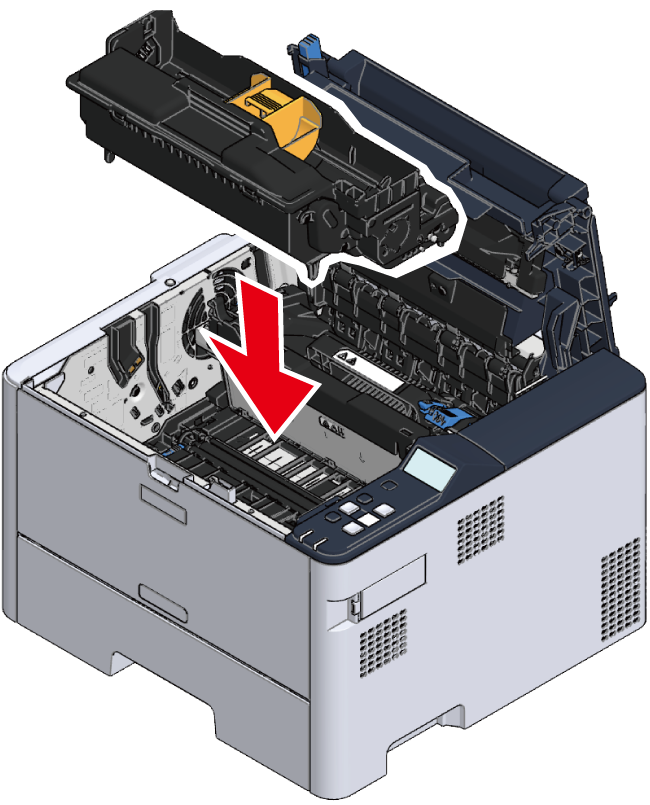

8. Installez le tambour d'image neuf dans l'unité principale.

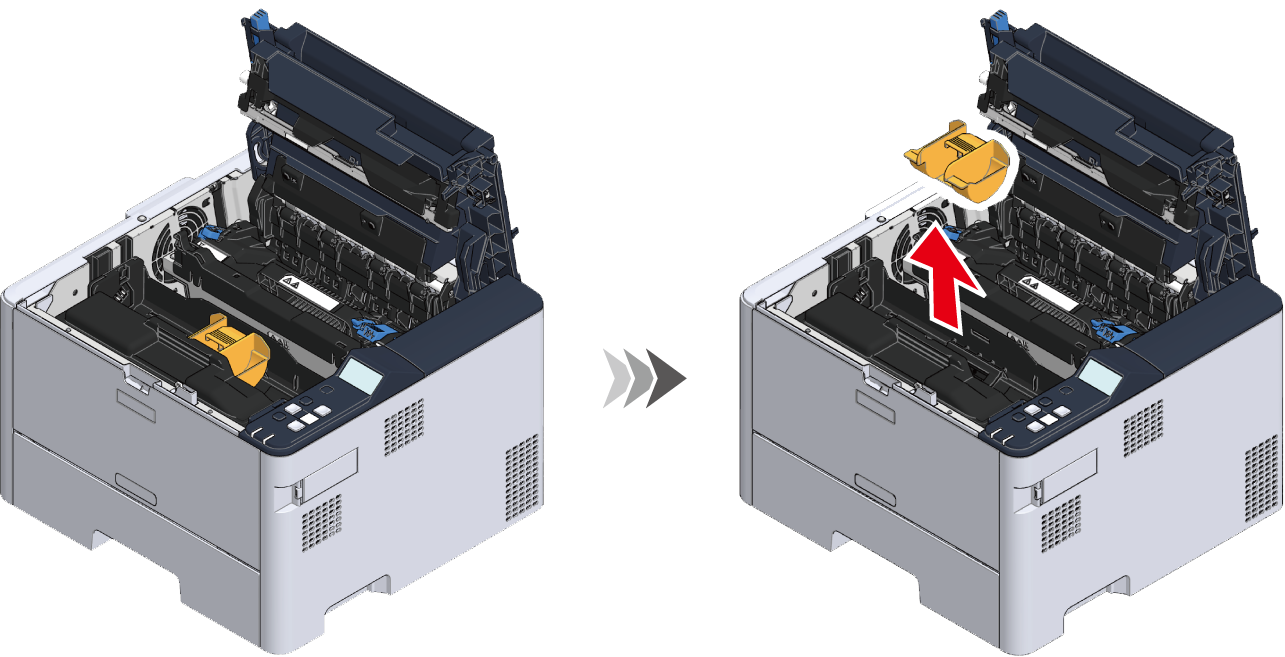

9. Retirez le couvercle de toner fixé au tambour neuf.



   • Manipulez le couvercle du toner à deux mains et veillez à ne pas le heurter contre des objets environnants. Le toner sur le couvercle du toner peut s'éparpiller et tacher vos vêtements.



10. Retirez la nouvelle cartouche de toner de son sac d'emballage et secouez-la horizontalement pour homogénéiser le toner qu'elle contient.



11. Retirez la bande de protection en bas tout en gardant la cartouche de toner à niveau.



12. Tenez la cartouche de toner avec la partie plate tournée vers le bas et le levier bleu sur le côté droit.



13. Inclinez le côté gauche de la cartouche de toner vers le bas, insérez la cartouche de toner de manière à ce qu'elle soit appuyée contre la protubérance du tambour d'image, puis abaissez son côté droit.



14. Appuyez sur la cartouche de toner par le haut, puis faites tourner le levier bleu sur le côté droit dans la direction du repère de verrouillage jusqu'à ce qu'il s'arrête.



    • Si la cartouche de toner n'est pas installée correctement, le levier de cartouche de toner ne tournera pas.



15. Fermez le capot supérieur du côté arrière.






16. Fermez le capot supérieur (avant).
