Remplacement du rouleau d'alimentation papier (Bac MP)

Pour le cycle de remplacement, reportez-vous à «Rouleau d'alimentation papier».

Veuillez remplacer le rouleau d'alimentation en papier en utilisant des mains propres. Si de l'huile ou de la crème pour les mains se dépose sur la partie en caoutchouc, la fonction d'alimentation du papier peut se détériorer.

Préparez un ensemble de rouleaux d'alimentation neuf (pour le bac MF) et vérifiez que vous disposez de toutes les pièces.

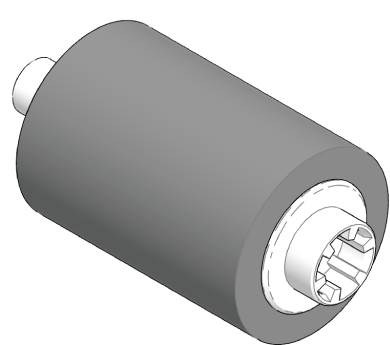

Rouleau d'alimentation papier (avec engrenages)

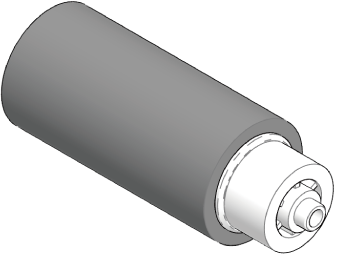

Rouleau d'alimentation papier (sans engrenages)
Appuyez sur le bouton d'alimentation pour mettre cette machine hors tension.

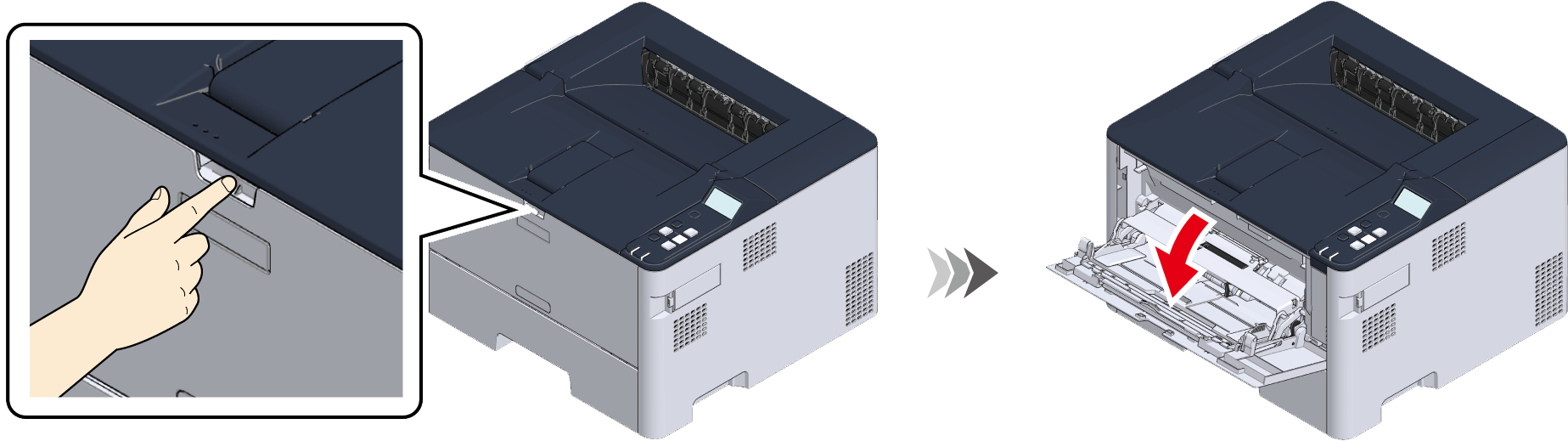

Placez le doigt dans la cavité avant et tirez pour ouvrir le bac MF vers vous.

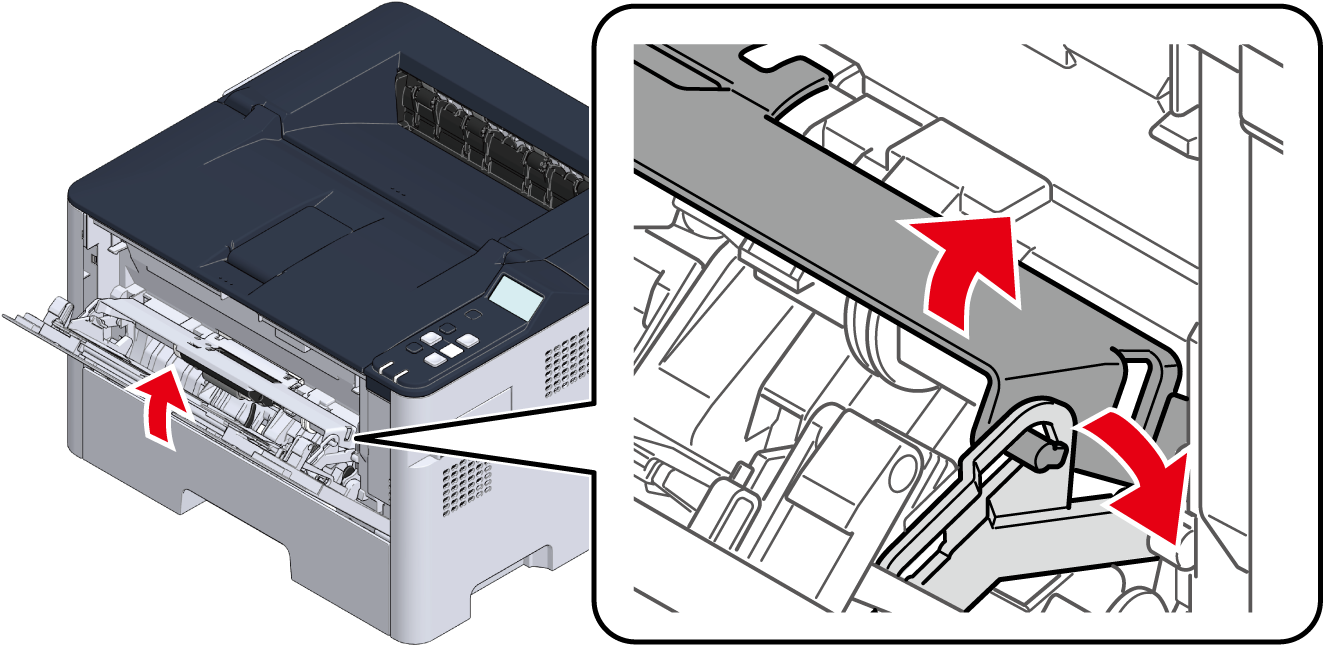

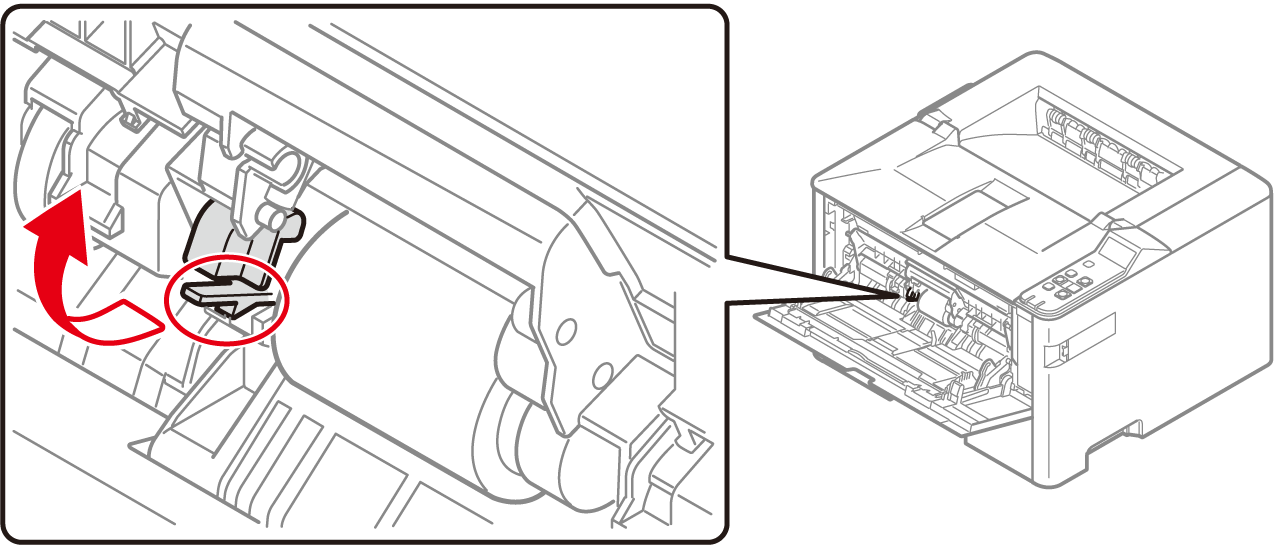

Tout en soulevant délicatement le bac MF, faites pivoter le bras droit vers l'extérieur pour déverrouiller le guide du rouleau.
Procéder de la même manière pour déverrouiller le bras du côté gauche.

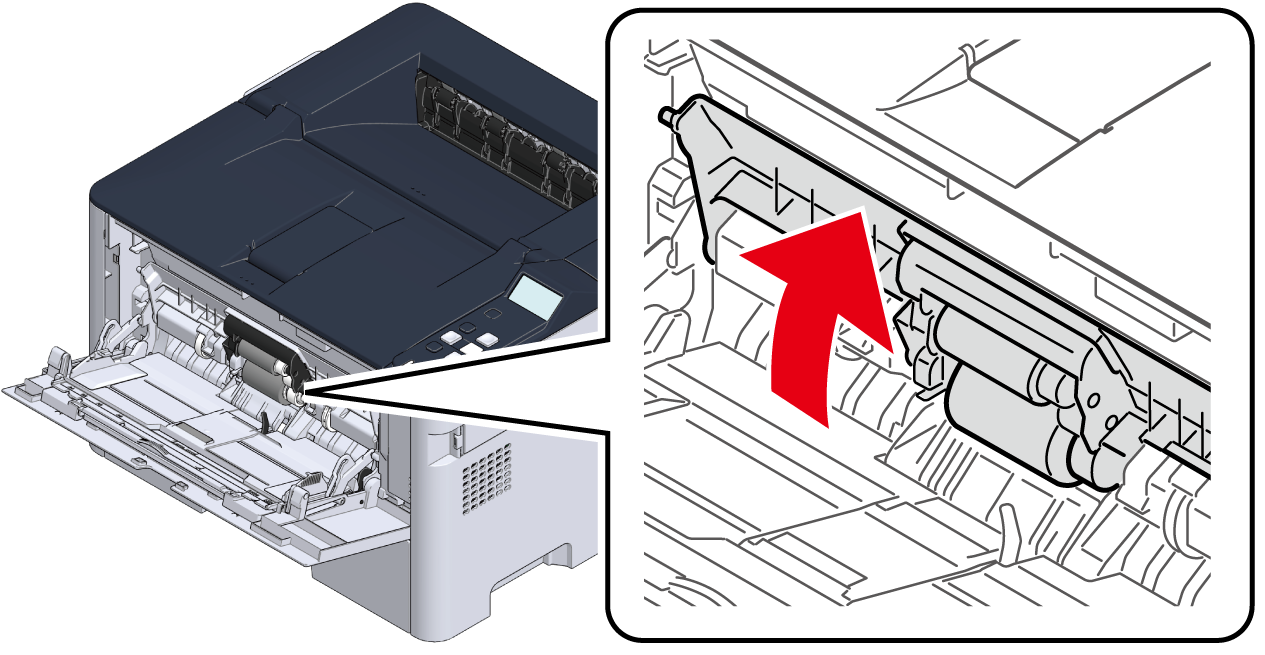

Ouvrez le guide du rouleau jusqu'à ce qu'il soit fixé à l'unité principale.

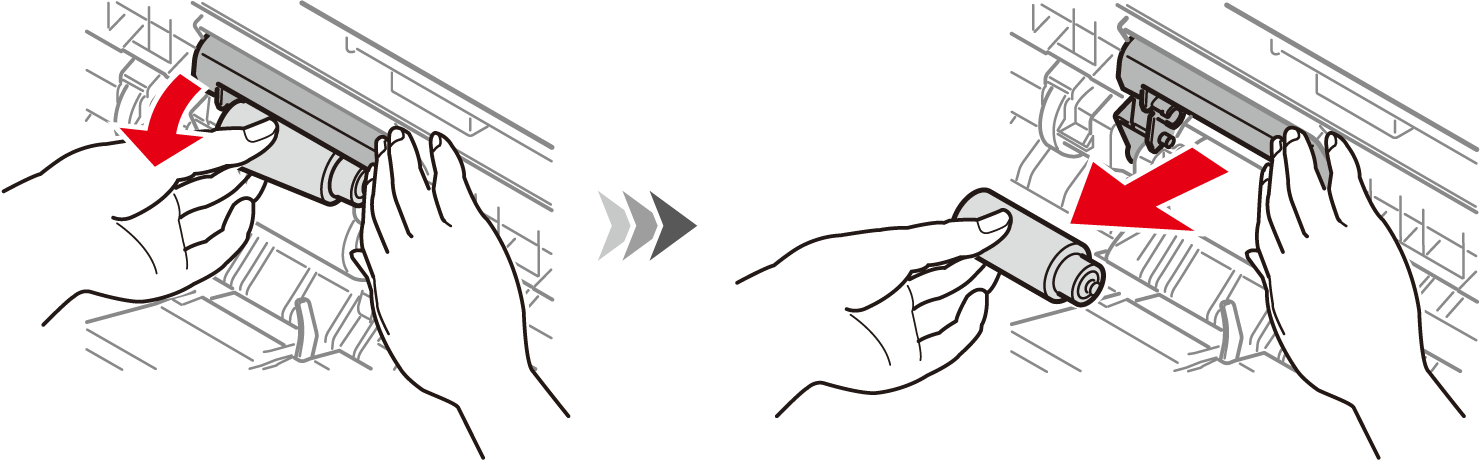

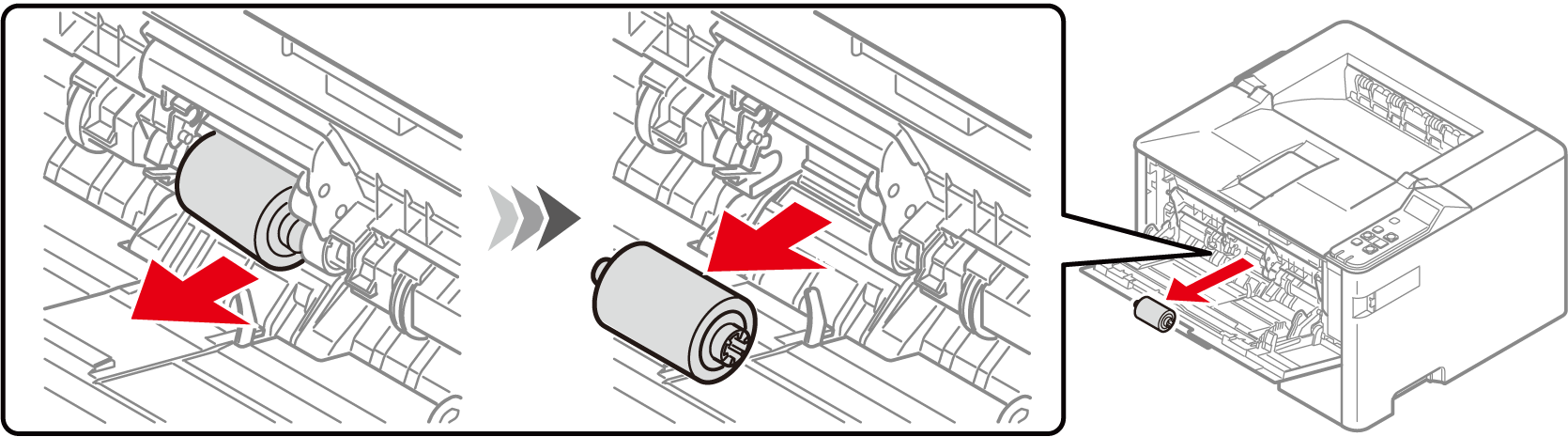

Tout en maintenant le couvercle noir vers le bas, saisissez le côté gauche du rouleau d'alimentation papier supérieur (avec les engrenages) et tirez le rouleau le long d'une diagonale avant-droite pour le retirer.
Ouvrez le guide du couvercle dans le sens de la flèche.
Retirez le rouleau d'alimentation papier (sans engrenage).

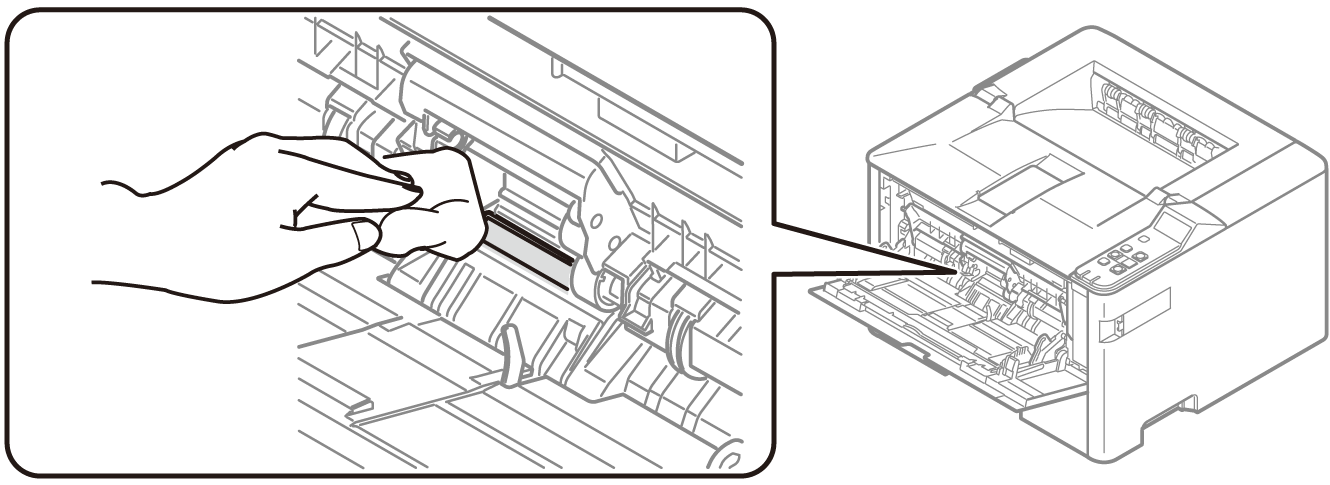

Essuyez le tampon de séparation avec un chiffon doux légèrement imbibé d'eau.

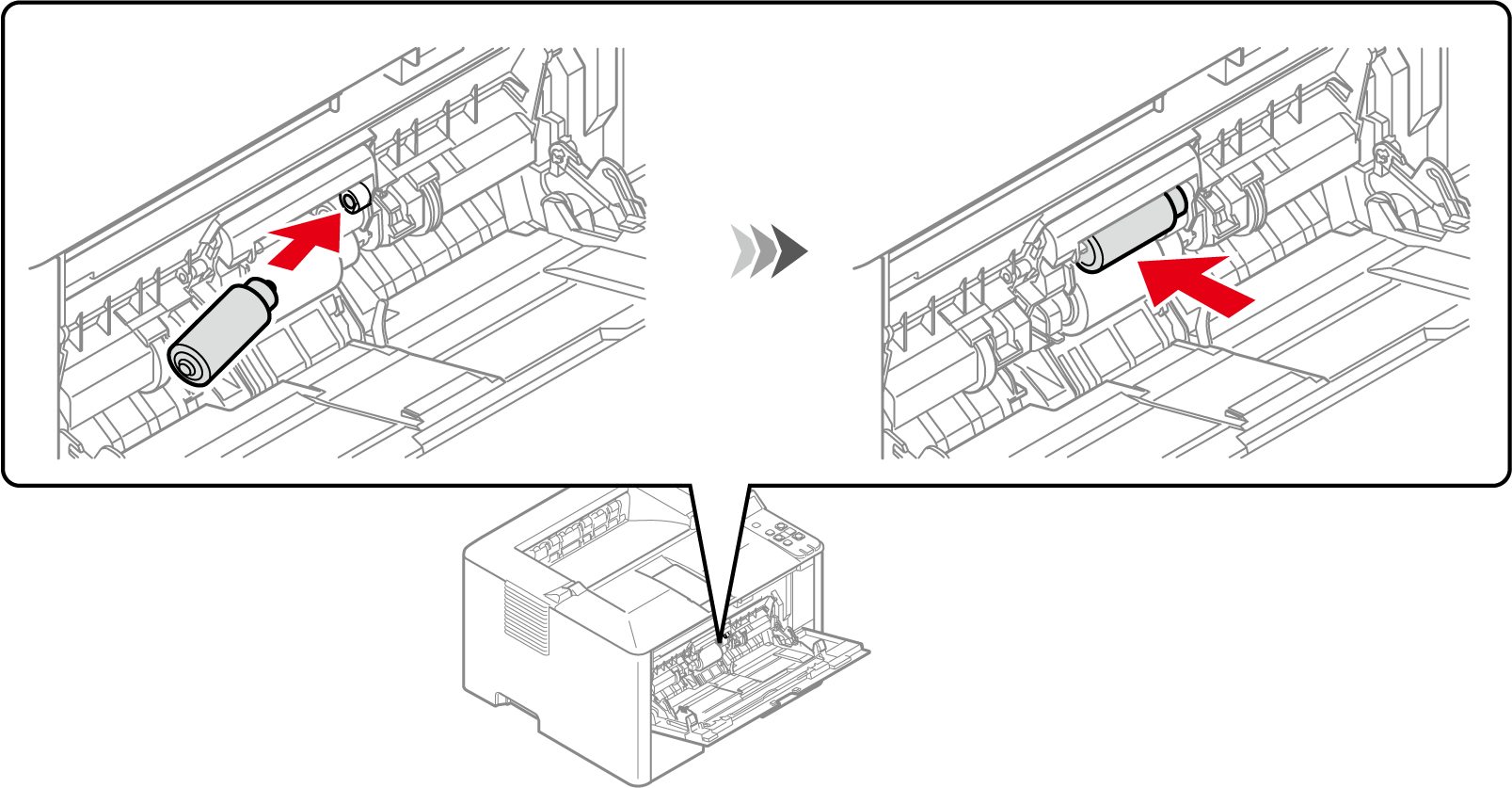

Préparez un rouleau d'alimentation papier neuf (sans engrenages). Installez l'arbre mince sur le côté gauche et faites-le glisser vers la droite pour verrouiller le guide du couvercle.
- Ne touchez pas la partie en caoutchouc du rouleau.

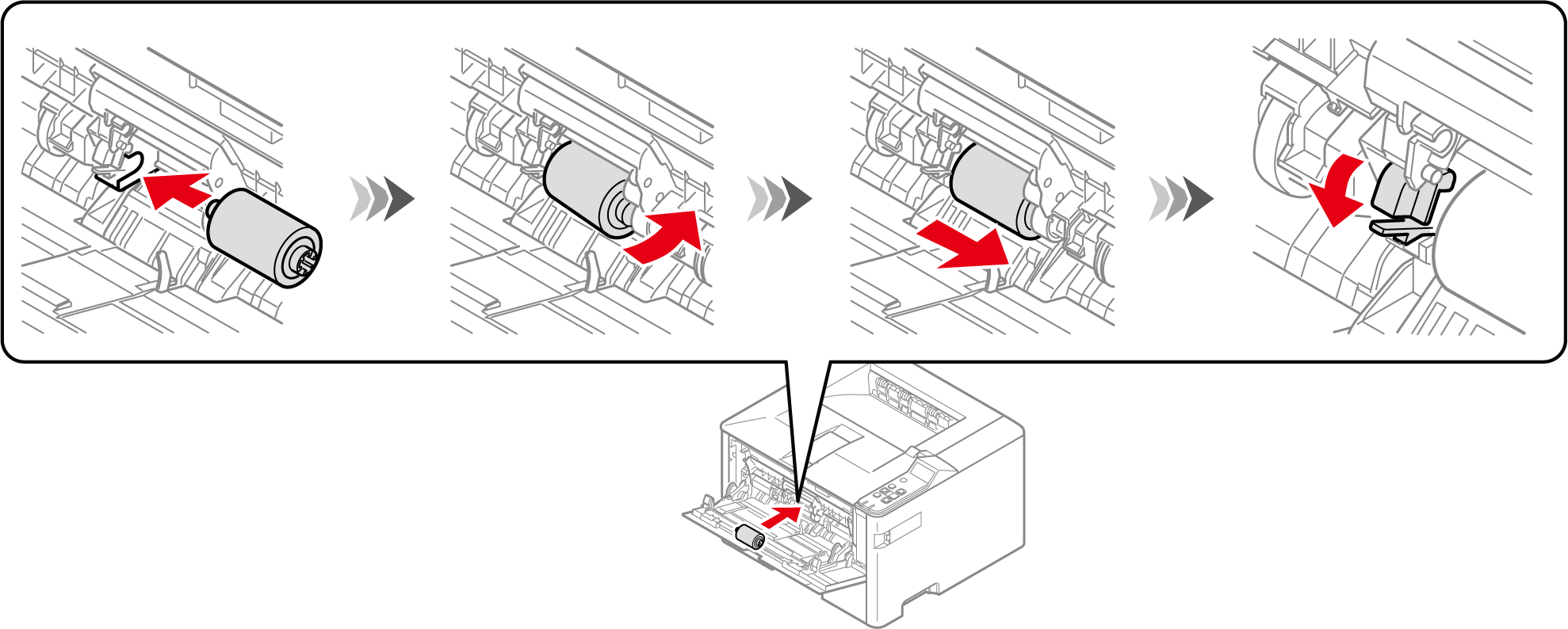

Préparez un rouleau d'alimentation papier neuf (avec engrenages). Avec ses engrenages sur le côté droit, insérez le rouleau d'alimentation papier (avec engrenages) dans le trou supérieur et poussez-le jusqu'à ce que vous entendiez un déclic.

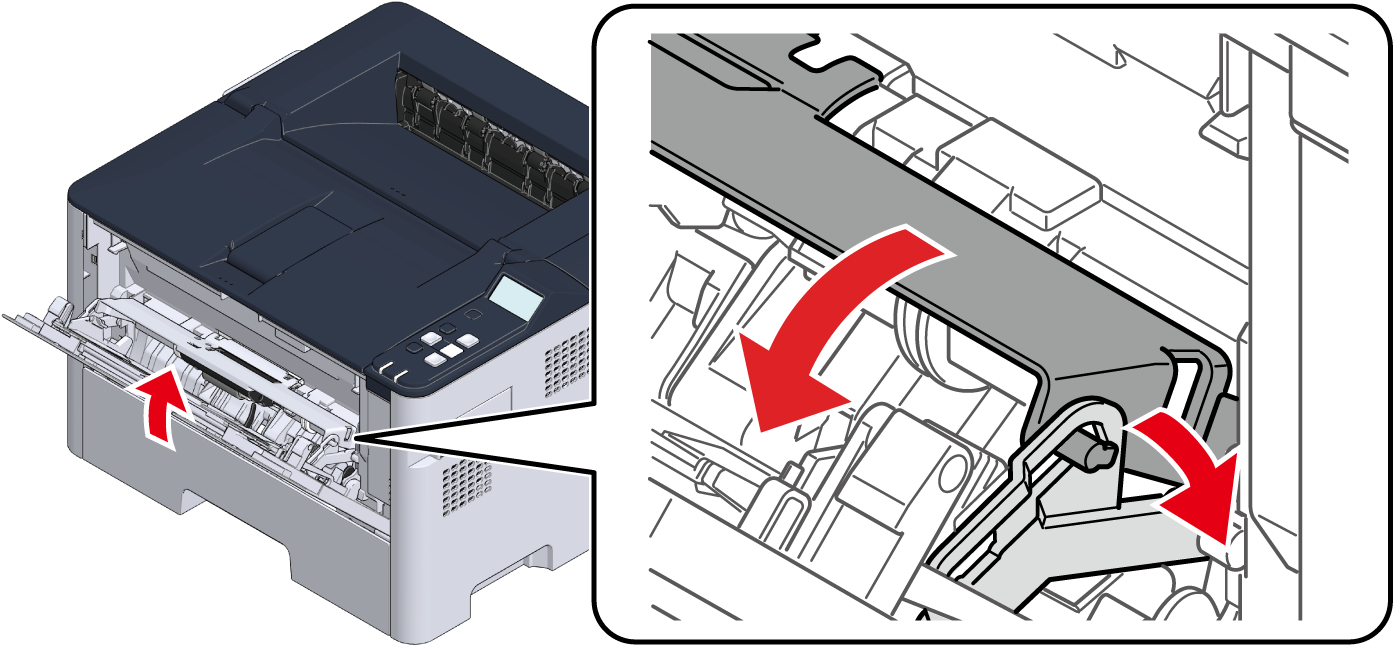

Tout en soulevant délicatement le bac MF, faites pivoter le bras droit vers l'extérieur pour verrouiller le guide du rouleau.
Procédez de la même manière pour verrouiller le bras gauche.

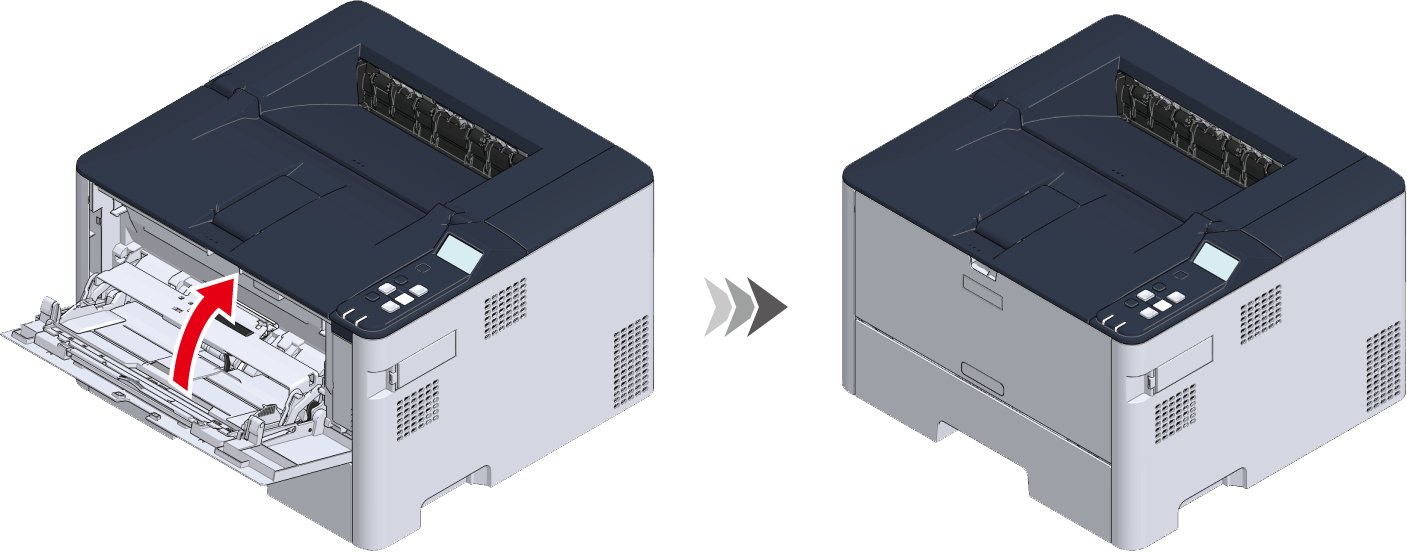

Fermez le bac MF.
Appuyez sur le bouton d'alimentation pour mettre cette machine sous tension.
Nettoyez le compteur du rouleaux d’alimentation en papier sur le bac MF.
Sur le panneau de commande, sélectionnez [Menus (Menus)] - [Admin Setup (Configuration admin)] - [Others Setup (Autres configurations)] - [Paper Feed Roller Counter Clear (Effacer compteur de rouleaux prise papier)] - [MP Tray Clear (Effacer bac MF)] - [Execute (Exécuter)] - [Yes (Oui)], puis appuyez sur «OK».
