Installation du support de roulette dédié

	Des blessures peuvent survenir.
La machine peut se renverser. Veillez à fixer les pièces de raccordement fournies. Pour installer deux bacs d'extension ou plus, veillez à monter les pieds anti-basculement.

C'est un support avec des roulettes pour déplacer cette machine.

Il est également équipé des pieds anti-bascule pour éviter le risque de basculement. Il est recommandé de l'utiliser lorsque le bac d'extension est installé.

Un tournevis cruciforme et un tournevis à tête plate sont nécessaires pour installer le support à roulettes.

1. Appuyez sur le bouton d'alimentation pour éteindre l'unité principale et débranchez le cordon d'alimentation et tous les autres câbles.



   • Si vous l'installez alors qu'un câble est connecté, vous risquez de vous blesser en vous coinçant les pieds dans le câble.

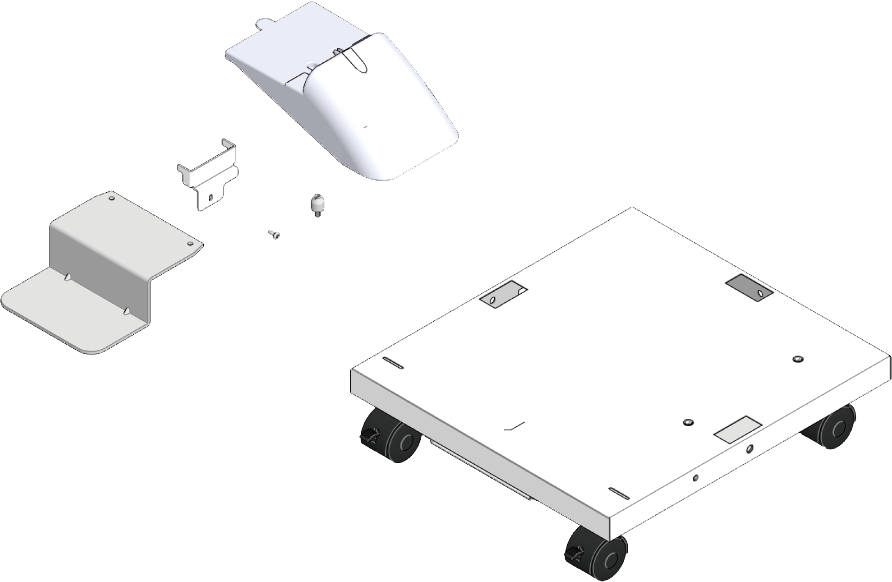

2. Vérifiez que vous avez toutes les pièces du support de roulette dédié.

   1. Unité principale
   2. Pied anti-basculement a (x 1)
   3. Pied anti-basculement b (x 3)

   4. Goupille de positionnement (x 2)

   5. Fixations métalliques du support de roulette (x 2)
   6. Vis (x 2)

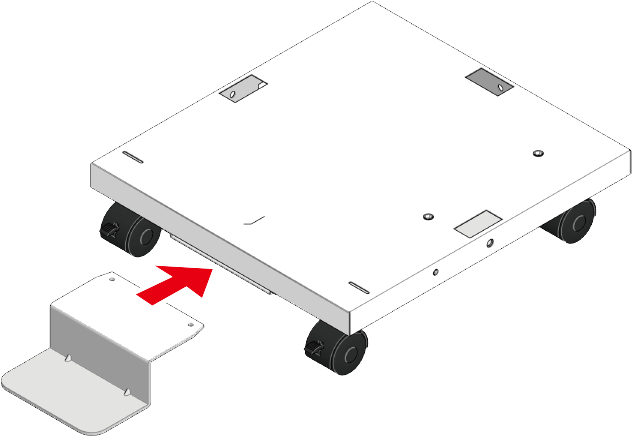

3. Montez le pied anti-basculement a sur l'avant du support de roulette dédié.

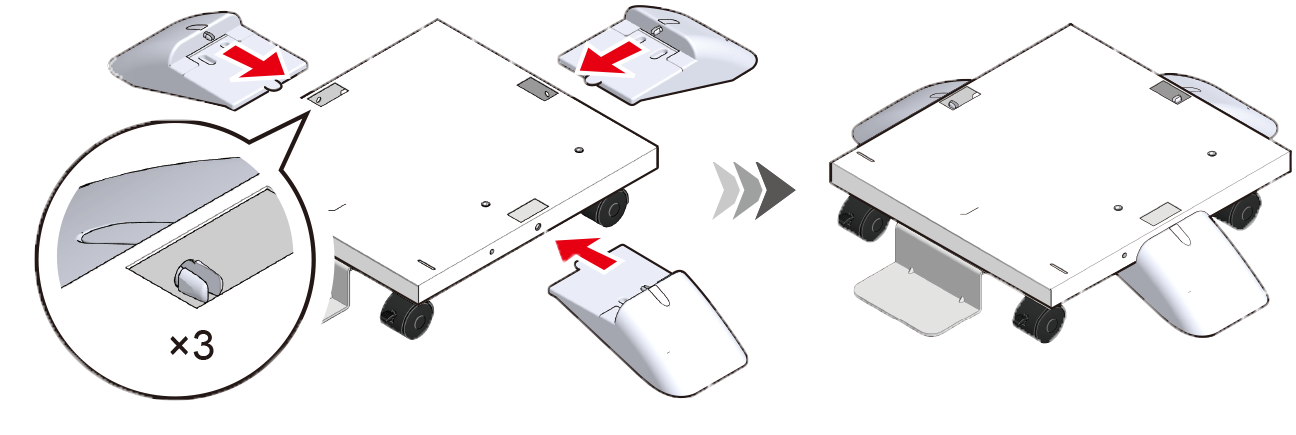

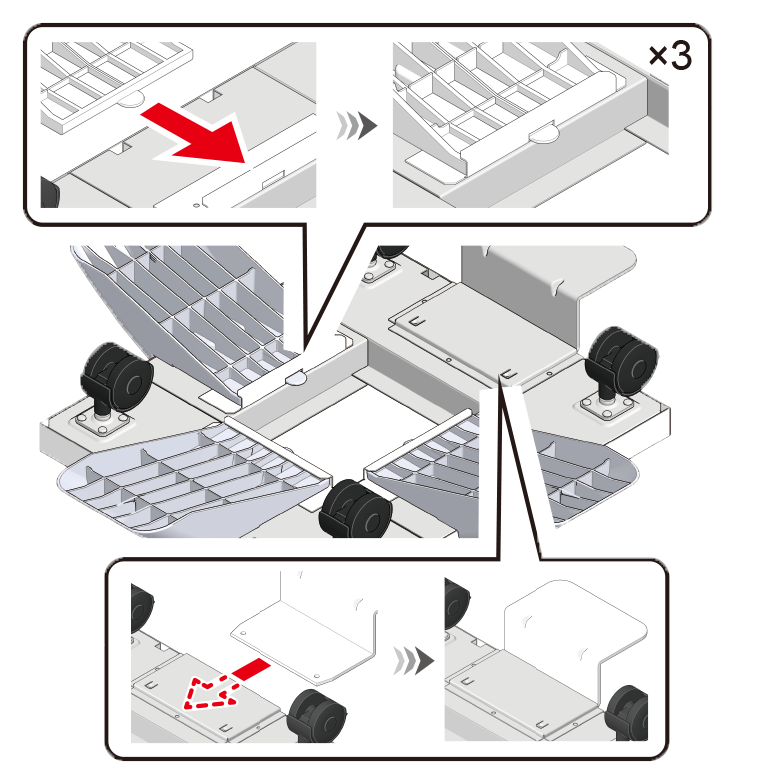

4. Monter le pied anti-basculement b (x 3) sur les deux côtés et à l'arrière du support de roulettes dédié.




5. Vérifiez que le pied anti-basculement a et le pied anti-basculement b (x 3) sont bien en place en retournant le support de roulette dédié.

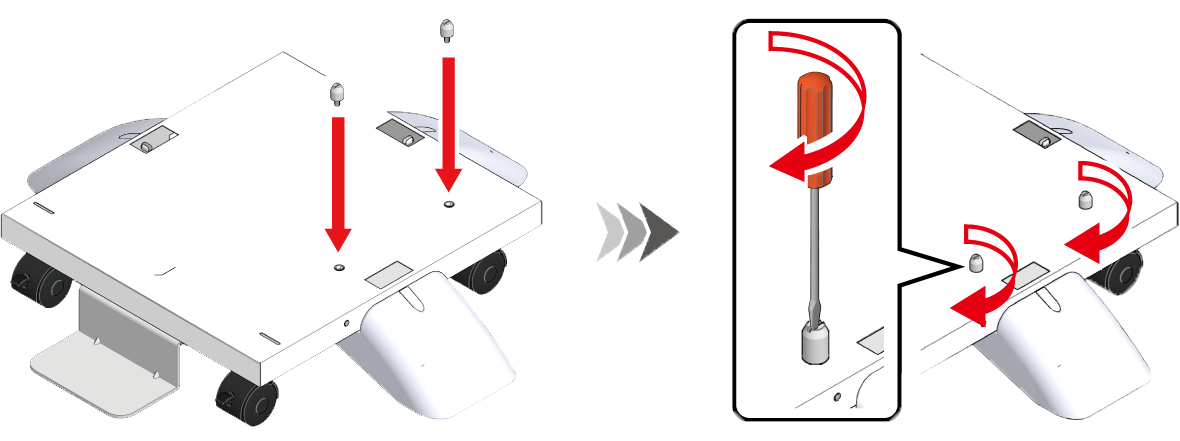

6. Tournez le support de roulette dédié en arrière et montez la goupille de positionnement (x 2). Tournez pour fixer la goupille de positionnement (x 2) à l'aide d'un tournevis à tête plate.

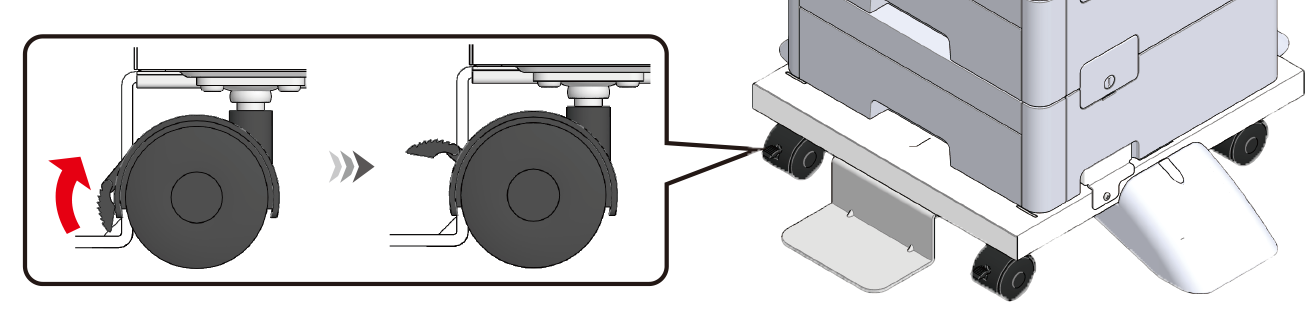

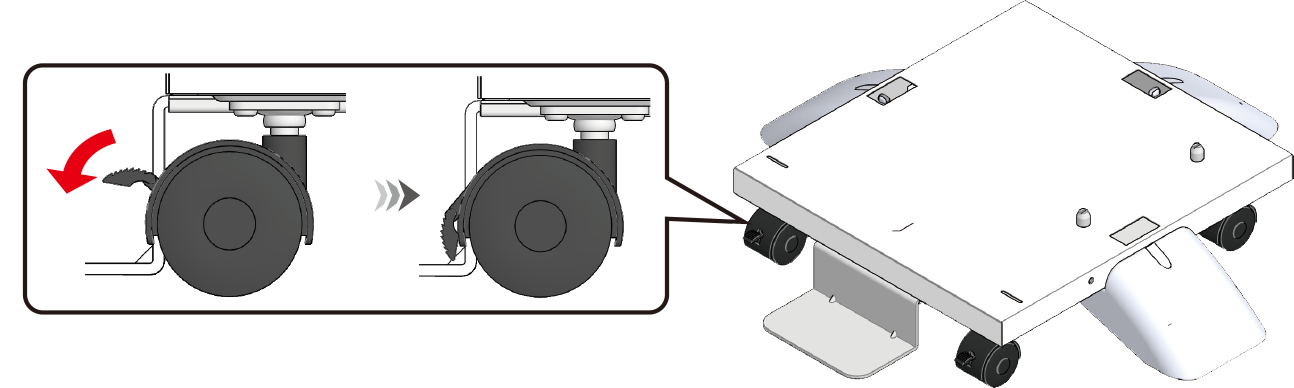

7. Verrouillez la roulette (x 2) pour empêcher la roulette dédiée de bouger pendant l'installation de l'unité principale et du bac d'expansion.

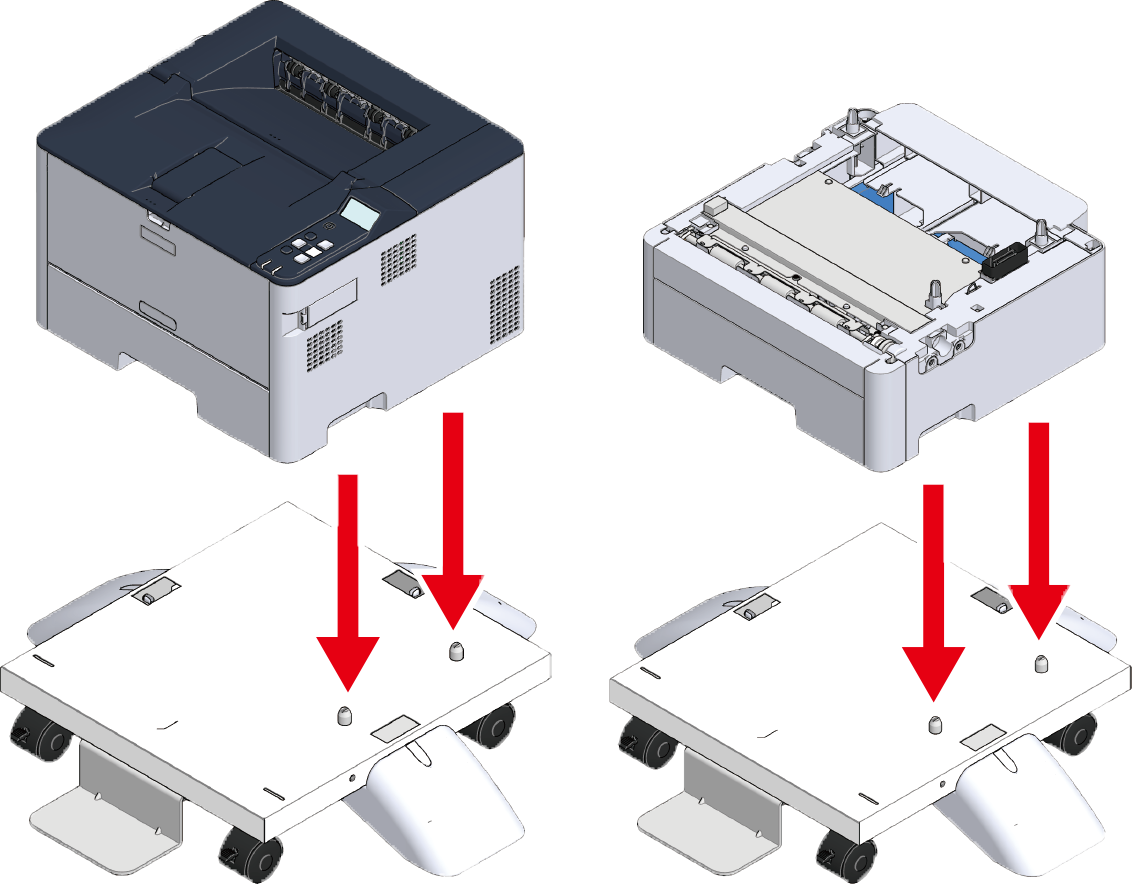

8. Alignez l'avant de l'unité principale ou du bac d'extension avec les trous longs situés aux deux extrémités de la face avant du support à roulettes dédié, et empilez-les délicatement de manière à ce que les broches de positionnement du support à roulettes dédié s'insèrent dans les trous situés en bas.

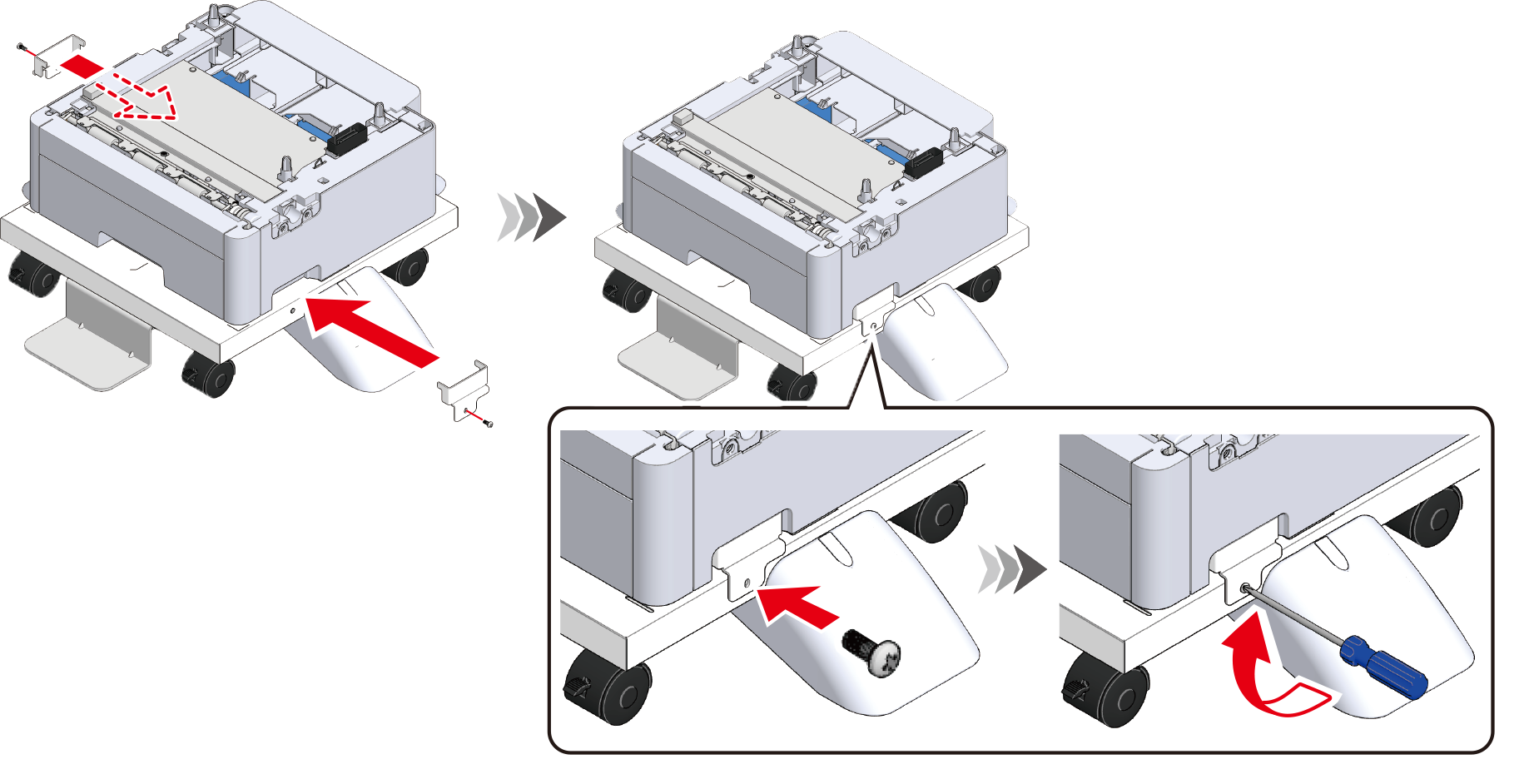

9. Fixez l'unité principale ou le bac d'extension et le support de roulette dédié avec les fixations métalliques (x 2) et les vis (x 2) à l'aide d'un tournevis cruciforme.
   La figure montre un exemple de fixation du bac d'extension et du support de roulette dédié.

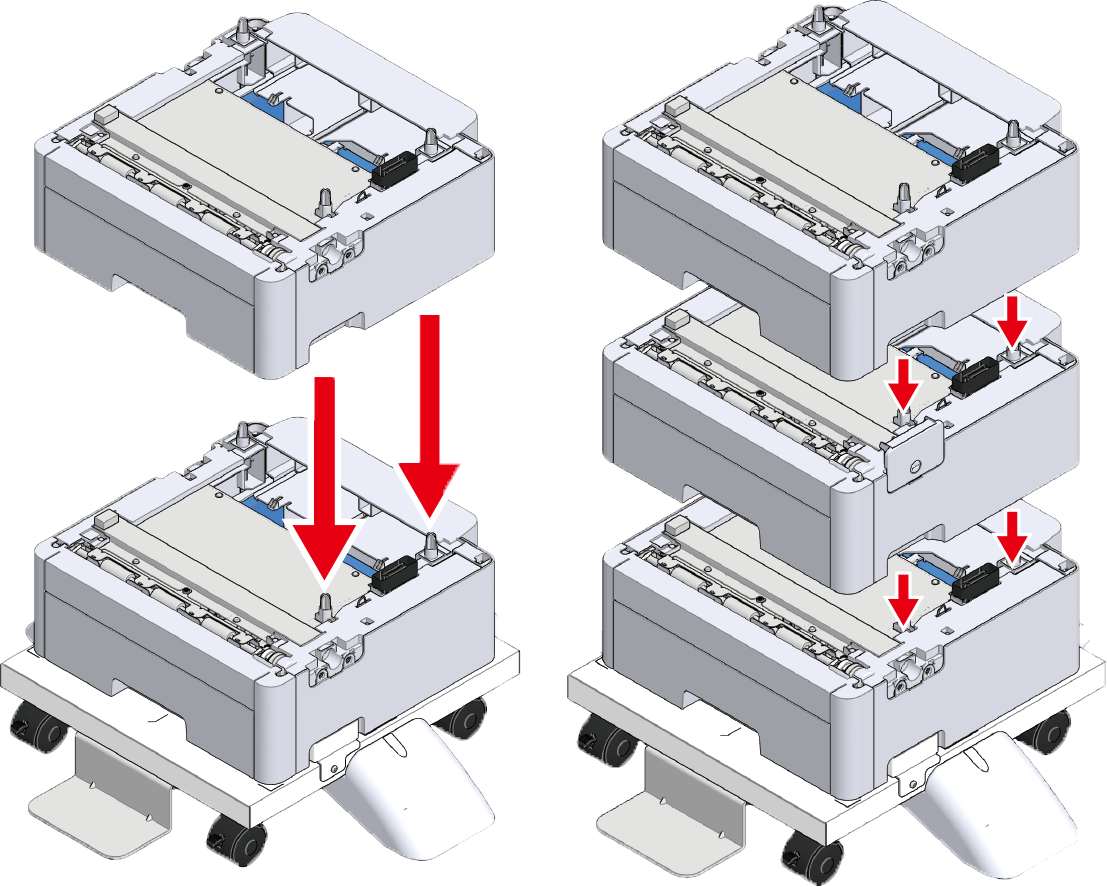

10. Pour ajouter un bac d'extension, alignez le côté droit et l'avant du bac d'extension fixé au support de roulettes dédié et le côté droit et l'avant du bac d'extension à installer, puis empilez-les délicatement de manière à ce que les trous du fond et les protubérances soient alignés.

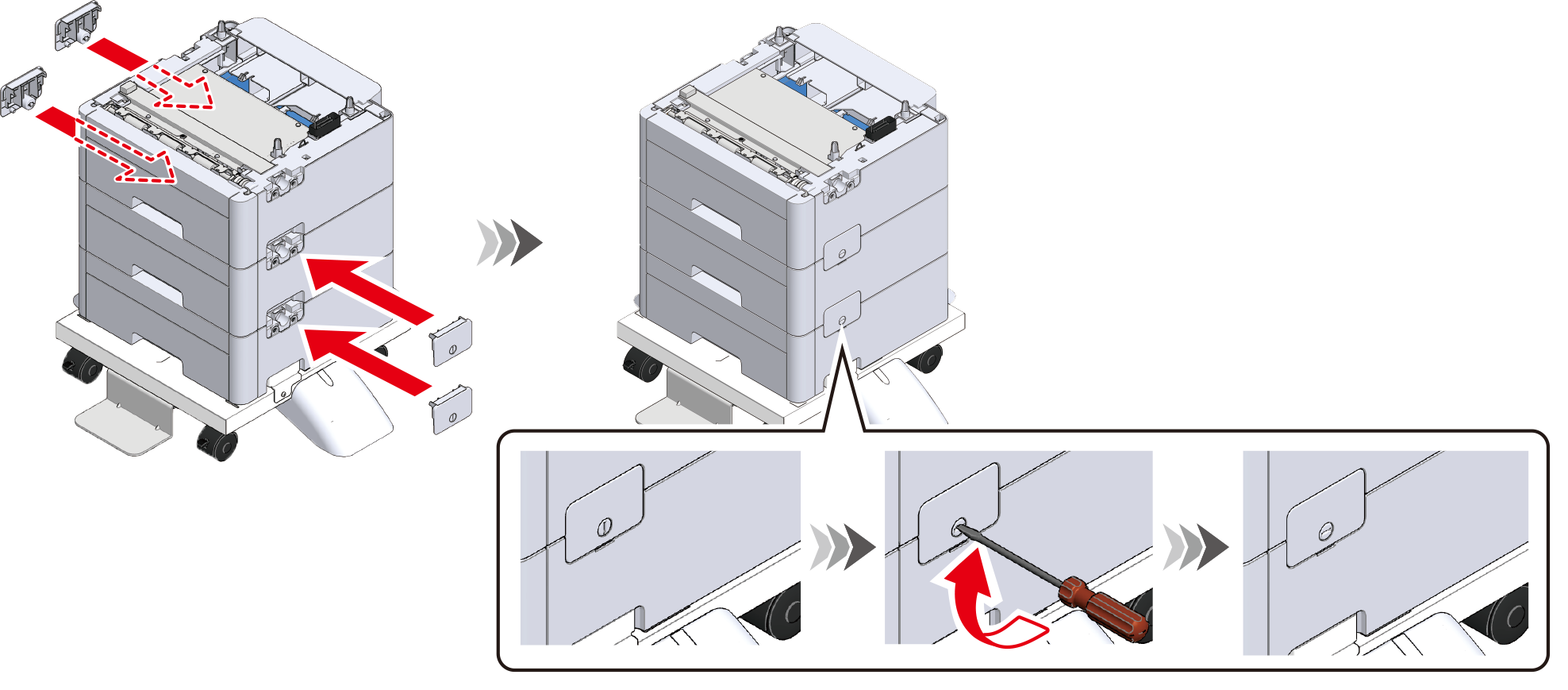

11. Utilisez un tournevis à tête plate pour relier les côtés gauche et droit du bac d'extension empilé à l'aide des pièces de connexion fournies.

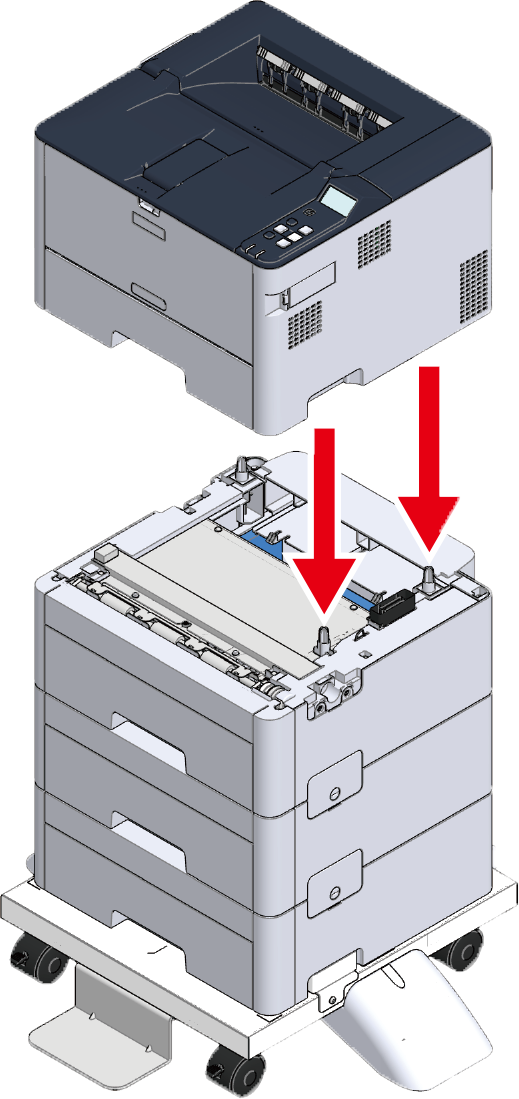

12. Pour ajouter un bac d'extension, alignez le côté droit et l'avant de l'unité principale et du bac d'extension, et empilez-les délicatement de manière à ce que les trous sur le fond de l'unité principale et les saillies du bac d'extension soient alignés.

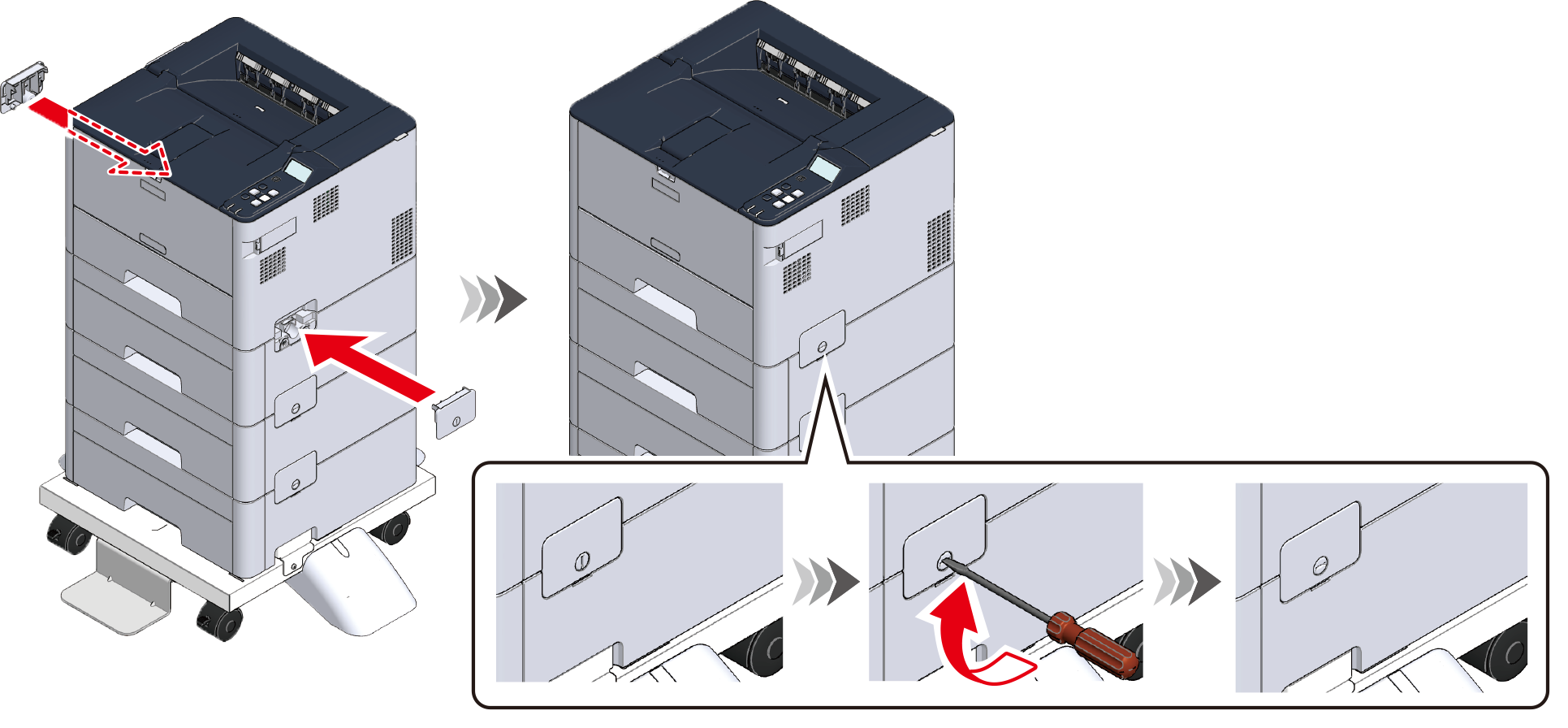

13. Lorsqu'un bac d'extension est installé, fixez l'unité principale et le bac d'extension des deux côtés à l'aide des pièces de connexion fournies avec le bac d'extension en utilisant un tournevis à tête plate.

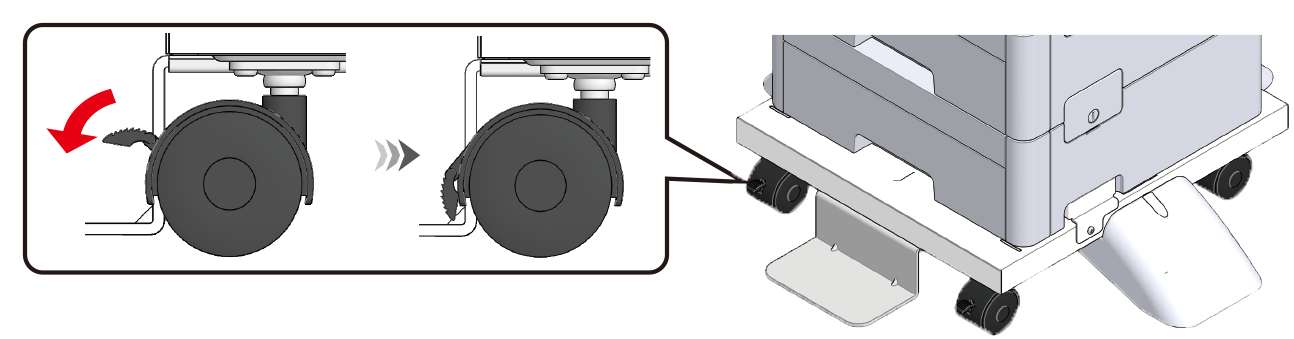

14. Avant de déplacer cette machine, déverrouillez les roulettes (x 2).



    • Appuyez sur les roulettes lorsque vous déplacez cette machine. Si vous appuyez sur l'unité principale, elle risque de tomber.



15. Après avoir déplacé la machine vers son lieu de destination, verrouillez les roulettes (x 2) afin d'éviter tout déplacement accidentel.





    • Lorsque vous déplacez la machine, que vous remplacez des consommables ou des pièces d'entretien, ou que vous chargez du papier dans le bac, vérifiez les points suivants afin d'éviter que l'imprimante ne bascule.

      • Appuyez sur les roulettes lorsque vous déplacez cette machine. Si vous appuyez sur l'unité principale, elle risque de tomber.

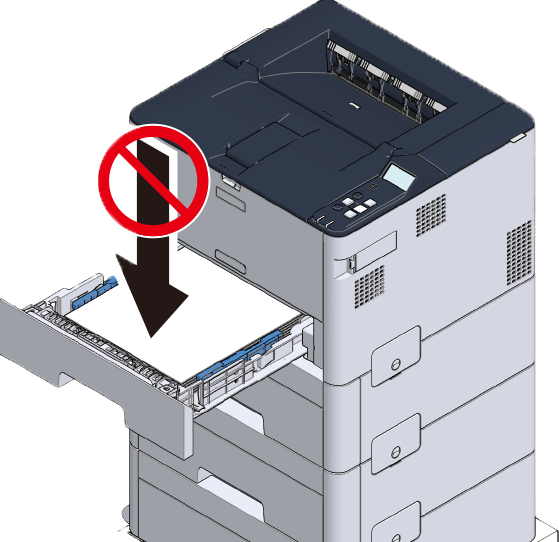

      • Ne pas appuyer sur la cassette quand elle est tirée à l'extérieur.



      • N'appuyez pas sur cette machine par l'arrière lorsque la cassette est retirée.




16. Rebranchez le cordon d'alimentation ou tout autre câble retiré à cette machine.

17. Appuyez sur le bouton d'alimentation pour mettre cette machine sous tension.

18. Si vous n'avez pas installé de bac d'extension, vous avez terminé.
    Si un bac d'extension est installé, appuyez sur le bouton de défilement ▼ du panneau de commande pour sélectionner [Menus (Menus)], puis appuyez sur «OK».

19. Assurez-vous que [Information (Informations)] est sélectionné et appuyer sur «OK».

20. Assurez-vous que [Tray Count (Décompte Bac)] est sélectionné et appuyer sur «OK».
21. Vérifiez que le bac d'extension que vous avez installé apparaît sur l'écran.
22. Après avoir vérifié l'affichage, appuyez sur «CANCEL» pour revenir à l'écran de veille.

23. Après avoir connecté votre PC à cette machine et installé le logiciel, réglez le bac d'extension dans le pilote de l'imprimante.
