Remplacement du rouleau d'alimentation en papier (Bac 2/3/4 (en option))

Pour le cycle de remplacement, reportez-vous à «Rouleau d'alimentation papier».

Cette section prend pour exemple la procédure de remplacement du rouleau d'alimentation papier papier du Bac 2. Vous pouvez remplacer le rouleau d'alimentation papier du bac 3/4 en suivant la même procédure.

  • Veuillez remplacer le rouleau d'alimentation en papier en utilisant des mains propres. Si de l'huile ou de la crème pour les mains se dépose sur la partie en caoutchouc, la fonction d'alimentation du papier peut se détériorer.


  1. Préparez un ensemble de rouleaux d'alimentation neuf (pour les bacs 2/3/4) et vérifiez que vous disposez de toutes les pièces.

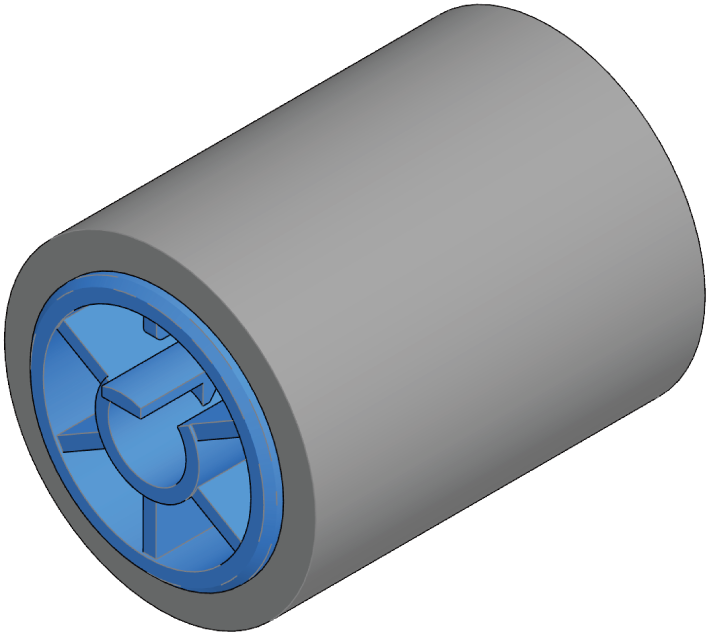

    		Rouleau d'alimentation papier (sans engrenages)

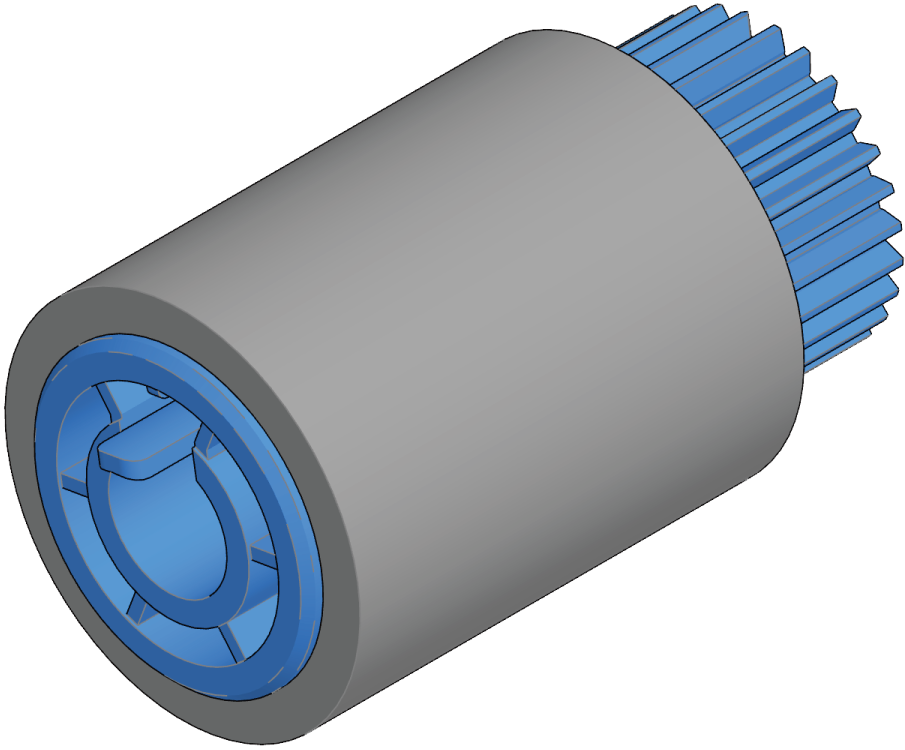

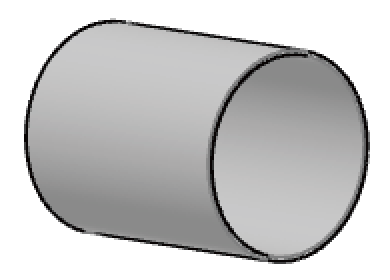

    		Rouleau d'alimentation papier (avec engrenages)
    		Rouleau de séparation
    		Ressort

  2. Appuyez sur le bouton d'alimentation pour mettre cette machine hors tension.

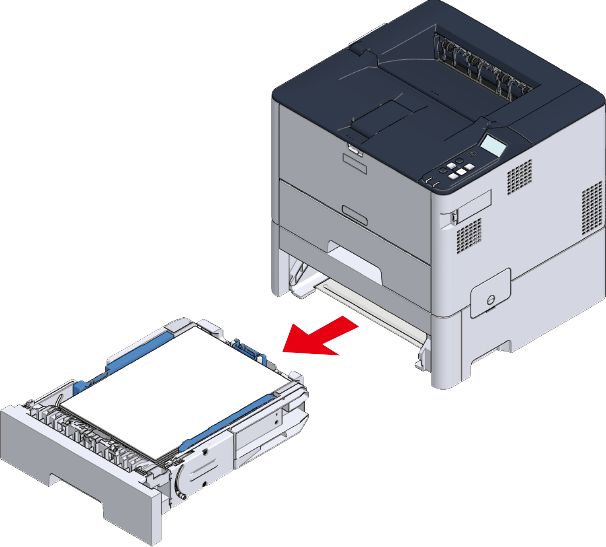

  3. Tirez la cassette à papier inférieure du bac 2 jusqu'à ce qu'elle s'arrête, puis soulevez-la légèrement pour la retirer.

    • Si vous sortez la cassette à papier alors que l'appareil est sous tension, le message «Change settings? (Modifier les paramètres ?)» peut s'afficher à l'écran. Ce message disparaîtra automatiquement dans les 10 secondes suivant le retour du bac à papier dans l'unité principale.

  4. Tout en poussant les valets du rouleau d'alimentation papier avant (sans engrenage) vers l'extérieur (comme indiqué dans la figure suivante) dans la fente de la cassette à papier évacué, faites glisser le rouleau d'alimentation du papier (sans engrenage) vers la gauche et retirez-le.

  5. Tout en poussant les valets du rouleau d'alimentation papier arrière (avec engrenages) vers l'extérieur (comme indiqué dans la figure suivante), faites glisser le rouleau d'alimentation du papier (avec engrenages) vers la gauche et retirez-le.

  6. Montez le nouveau rouleau d'alimentation papier (avec engrenages). Tenez le rouleau d'alimentation papier (avec engrenages) avec le valet bleu à gauche, insérez-le sur l'arbre arrière et poussez le rouleau d'alimentation papier jusqu'à ce que vous entendiez un déclic.

  7. Montez le nouveau rouleau d'alimentation papier (sans engrenages). Tenez le rouleau d'alimentation papier (sans engrenage) avec le valet bleu à gauche, insérez-le sur l'arbre avant et poussez le rouleau d'alimentation papier jusqu'à ce que vous entendiez un déclic.

    • S'il est difficile de le monter, tournez légèrement le rouleau à gauche et à droite, puis remontez-le.

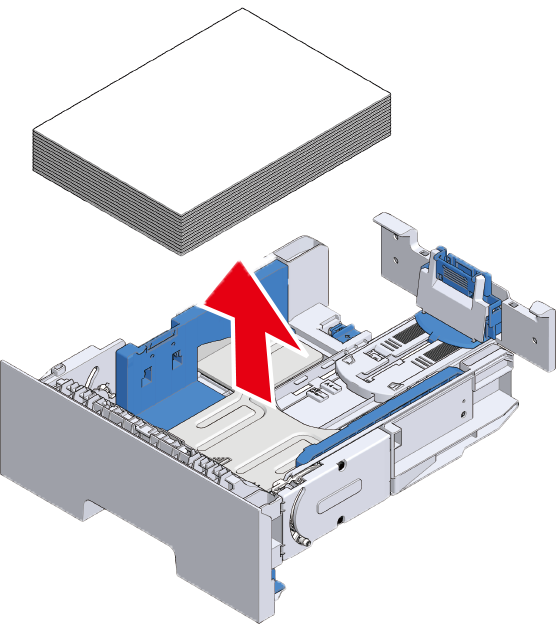

  8. Enlevez le papier de la cassette papier.

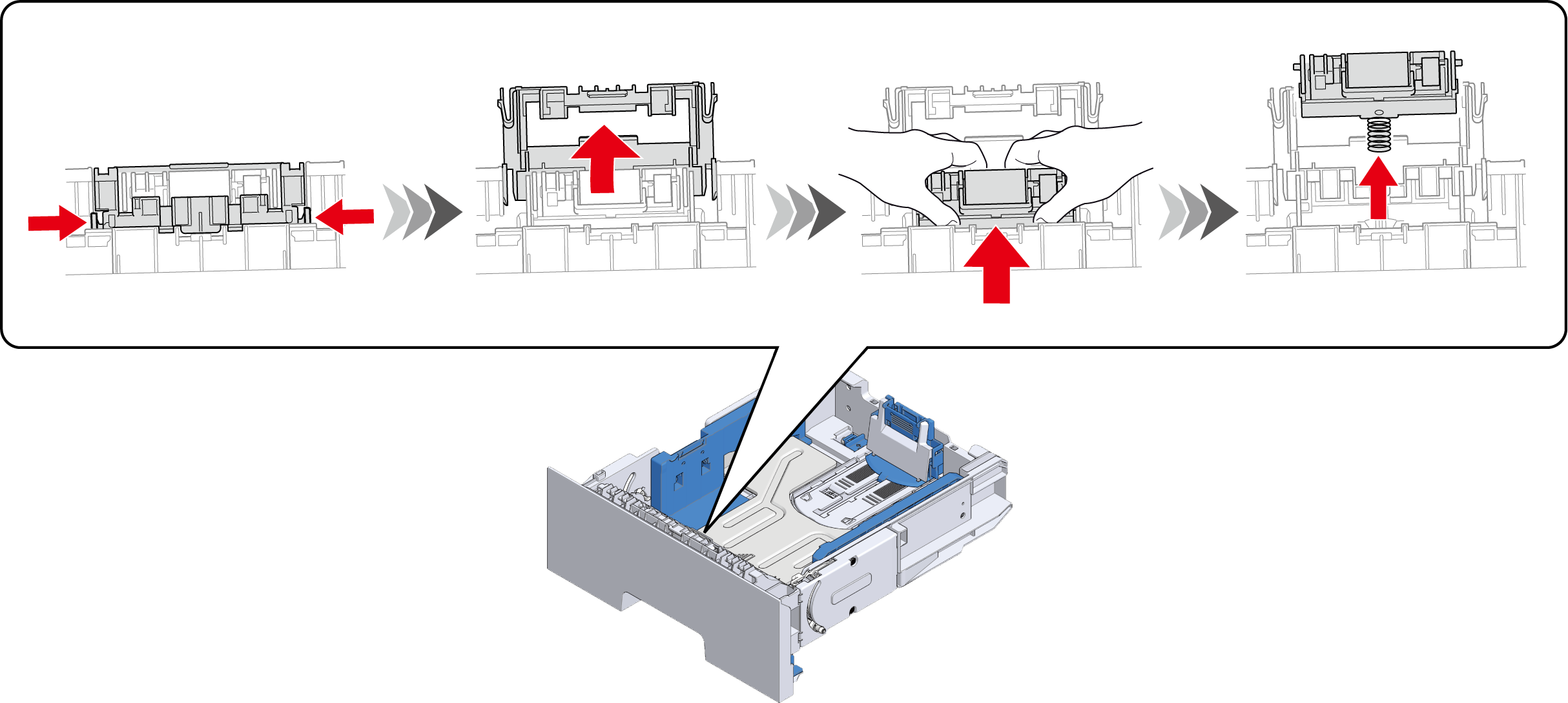

  9. Ouvrez le couvercle du rouleau en appuyant sur les valets situés sur les deux côtés, et retirez le rouleau de séparation.

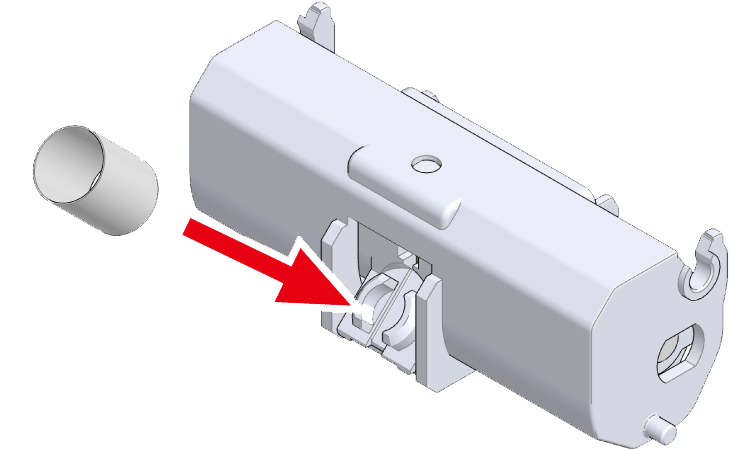

  10. Fixez le ressort sur le rouleau de séparation neuf.

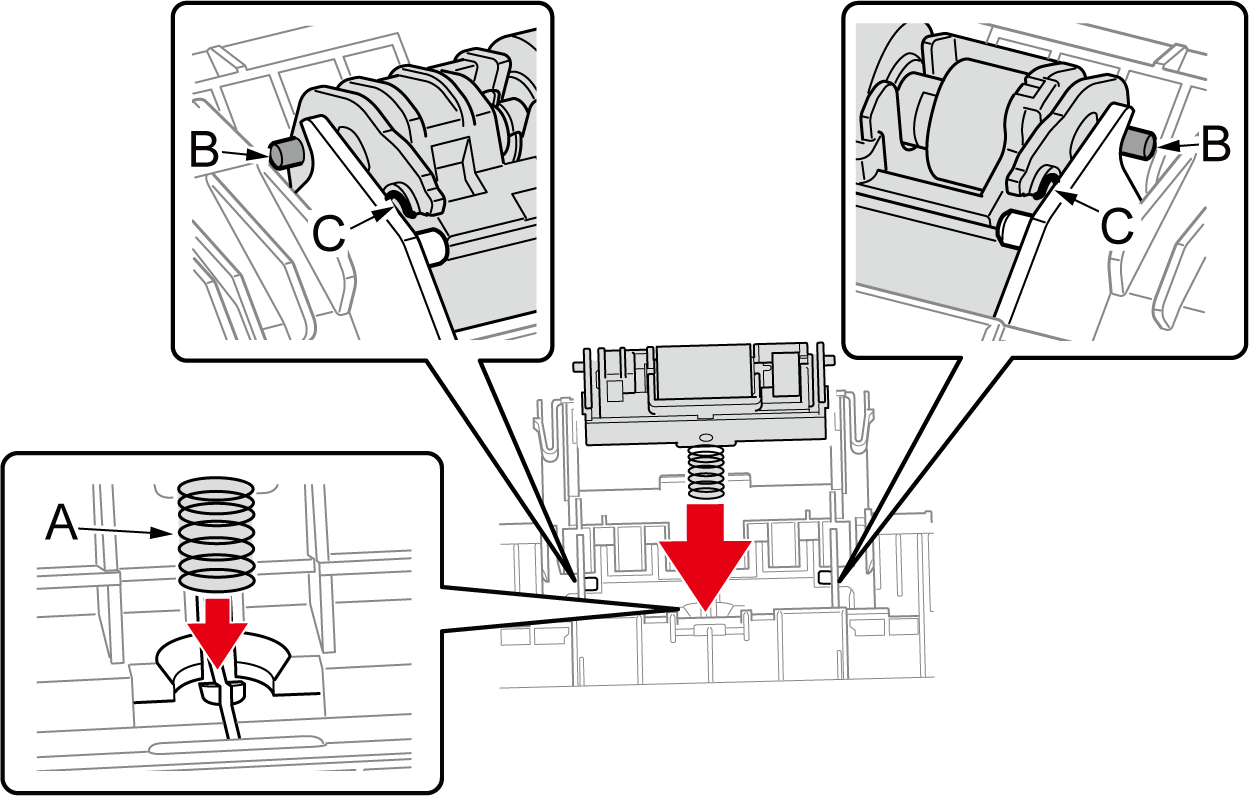

  11. Alignez le ressort (A) du rouleau de séparation neuf avec le bac, insérez l'arbre (B) et enclenchez l'encoche (C) dans l'arbre du bac.

    • Ne touchez pas la partie en caoutchouc du rouleau.

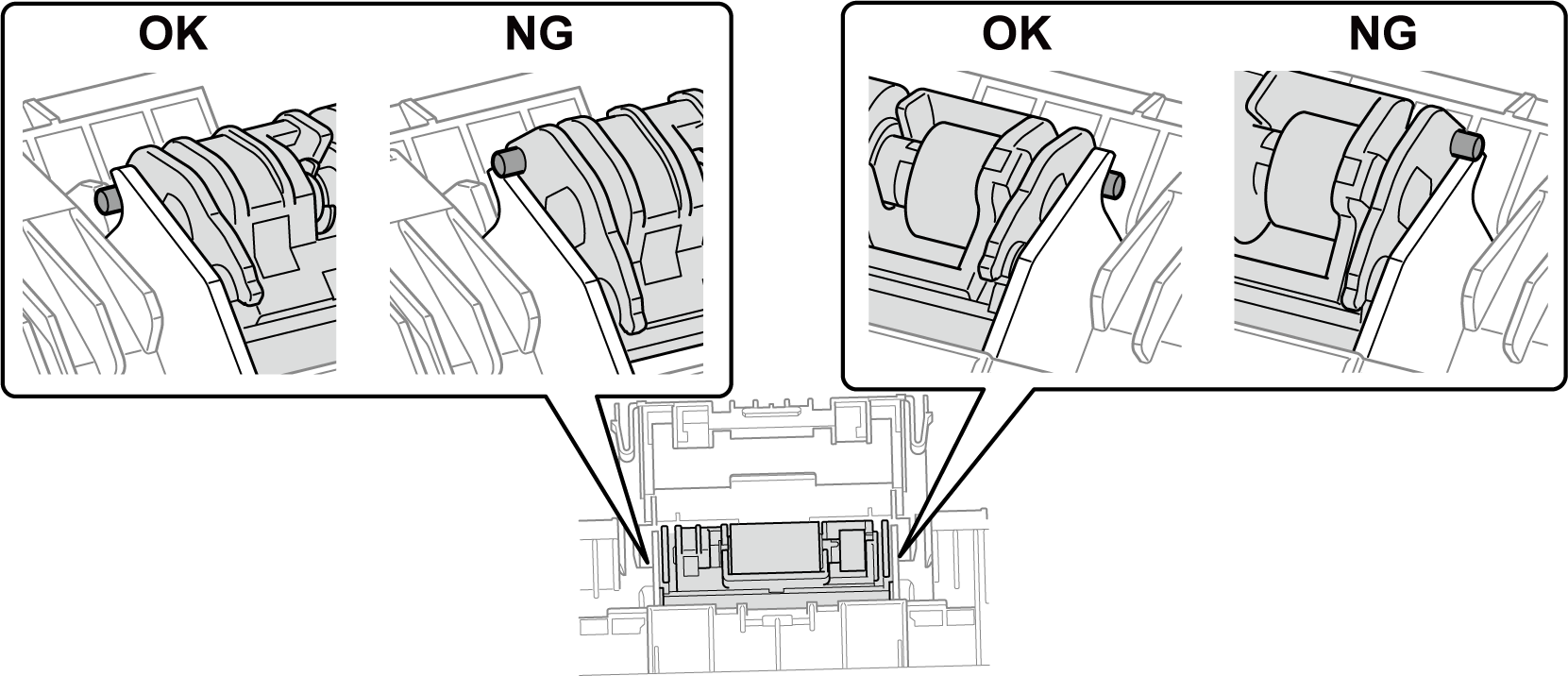

  12. Vérifiez que le rouleau de séparation est bien installé.

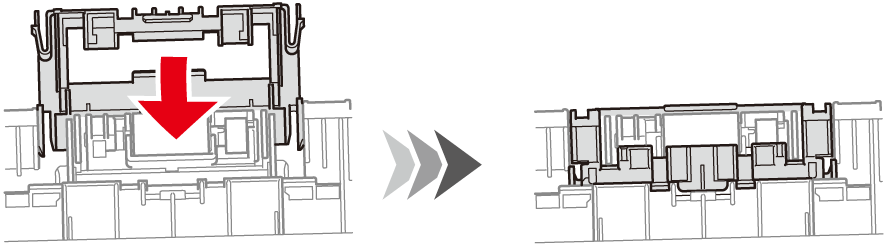

  13. Fermez le couvercle du rouleau.

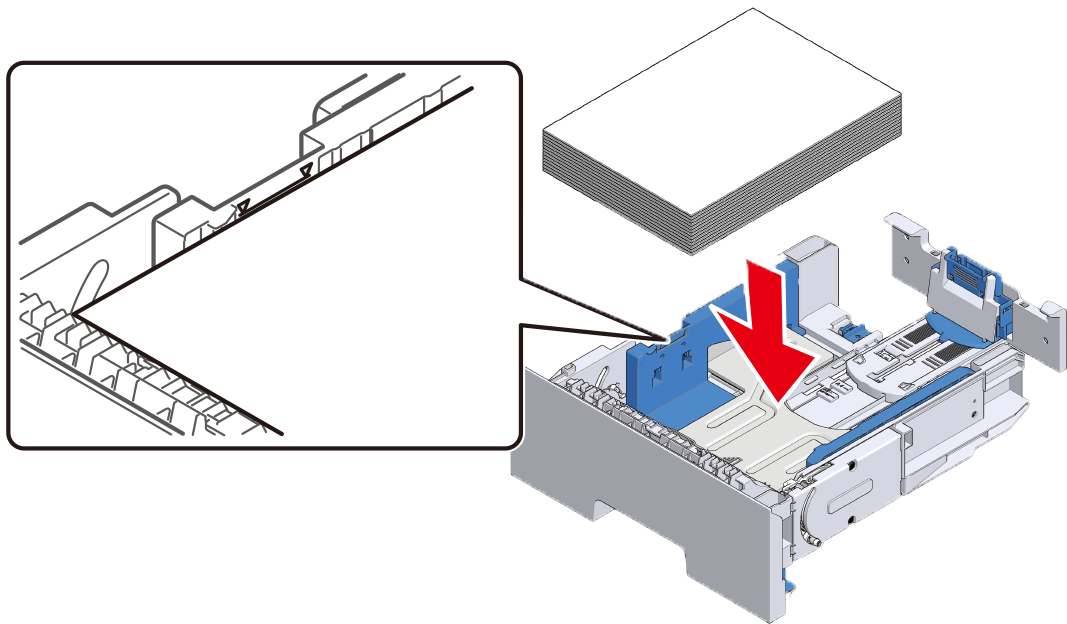

  14. Chargez du papier dans la cassette à papier.

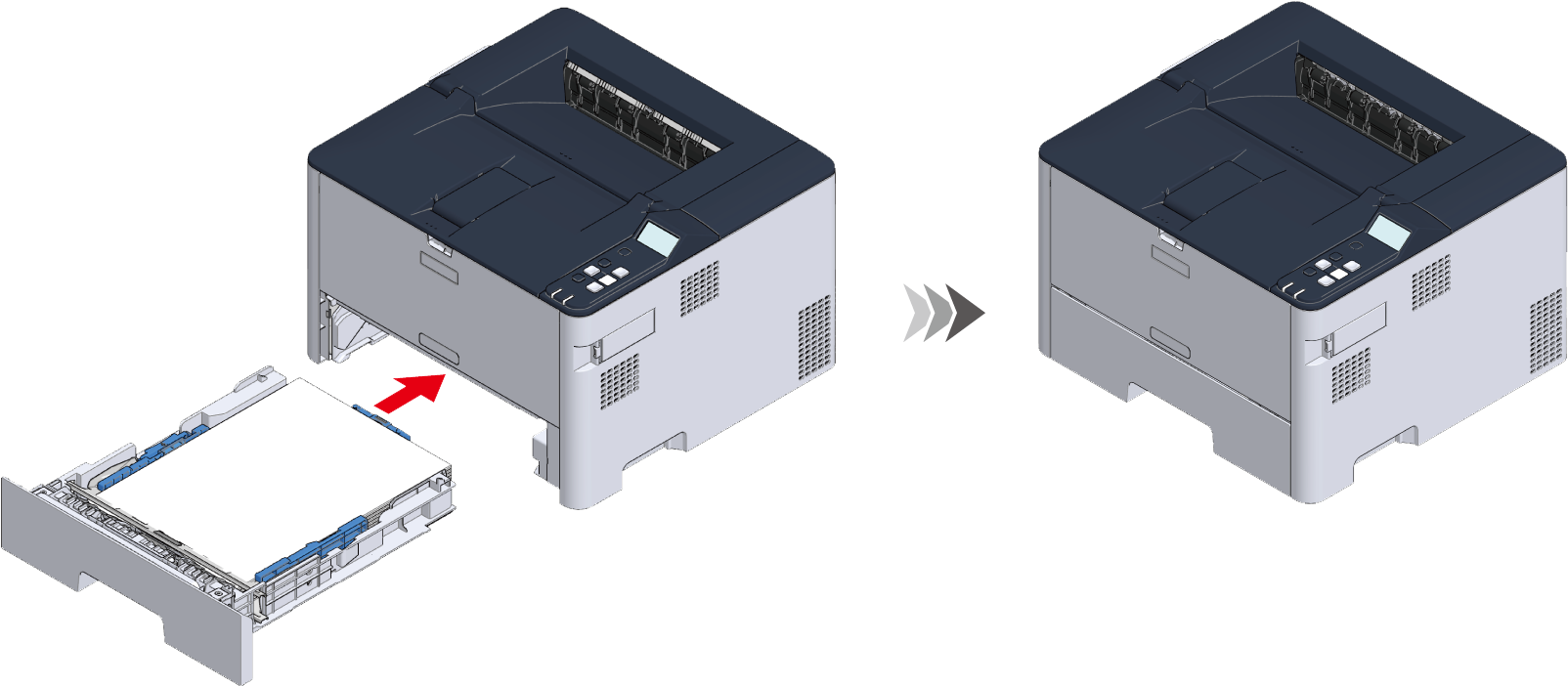

  15. Insérez la cassette à papier dans l'unité principale par le haut et remettez-la dans sa position d'origine.

  16. Nettoyez le compteur de rouleau d'alimentation en papier du bac remplacé.
    Sur le panneau de commande, sélectionnez [Menus (Menus)] - [Admin Setup (Configuration admin)] - [Others Setup (Autres configurations)] - [Paper Feed Roller Counter Clear (Effacer compteur de rouleaux prise papier)] - [Name of the replaced tray Clear (Effacer le nom du bac remplacé)] - [Execute (Exécuter)] - [Yes (Oui)], puis appuyez sur «OK».

  • Veuillez recycler le rouleau d'alimentation papier usagé.
