更換送紙滾筒 (多功能進紙匣)

有關更換週期，請參閱「送紙滾筒」。

  • 請用乾淨的手更換送紙滾筒。如果手上的油脂或護手霜沾到橡膠部分，送紙功能可能會變差。


  1. 準備新的送紙滾筒組 (多功能進紙匣適用)，並確認所有零件都齊全。

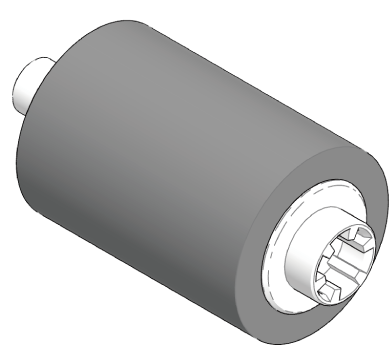

    		送紙滾筒 (附齒輪)

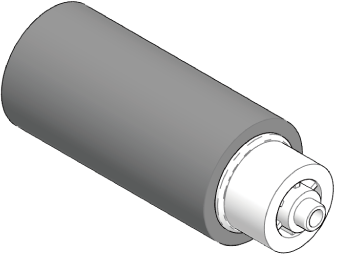

    		送紙滾筒 (無齒輪)

  2. 按下電源按鈕關閉本機器電源。

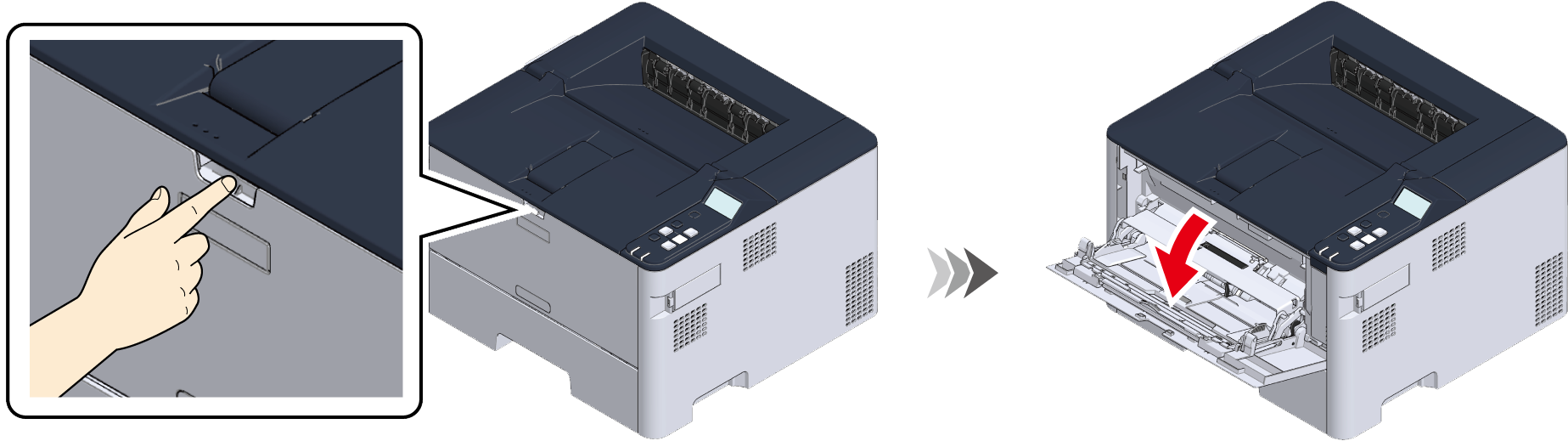

  3. 將手指插入前方凹槽中，將多功能進紙匣朝向您開啟。

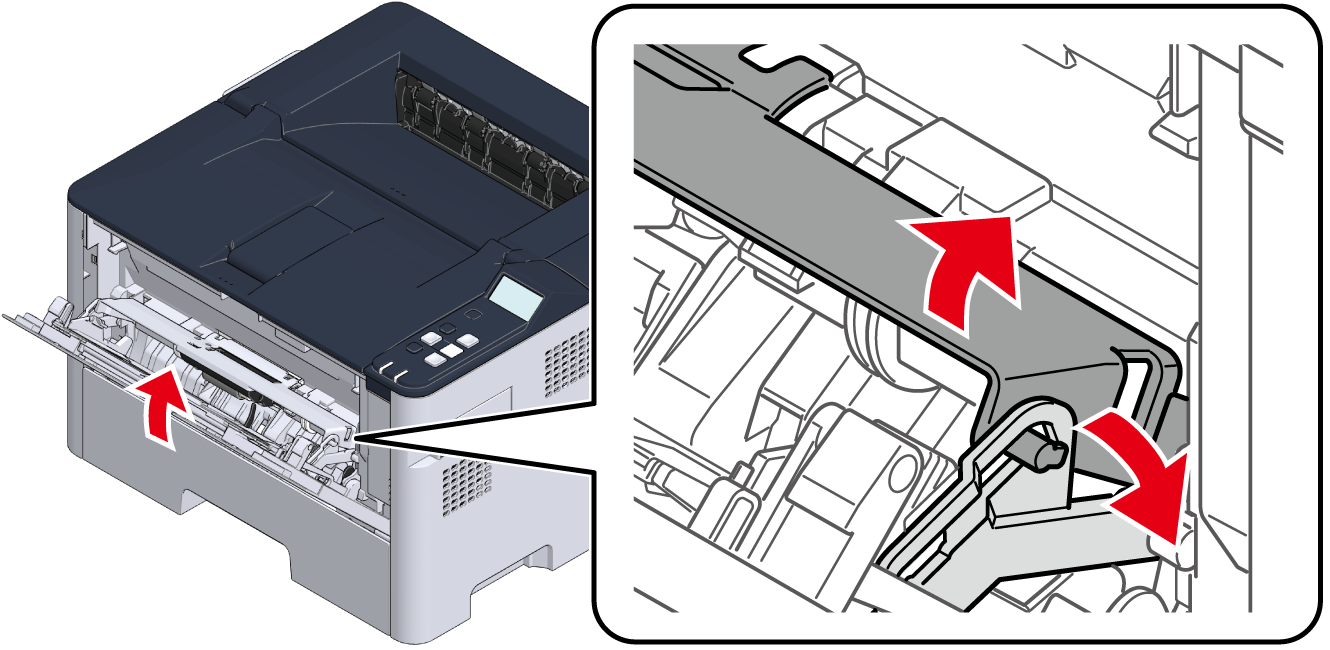

  4. 稍微抬起多功能進紙匣，同時將右側橫桿向外擺動，解鎖滾筒導板。

  5. 按照相同程序解鎖左側橫桿。

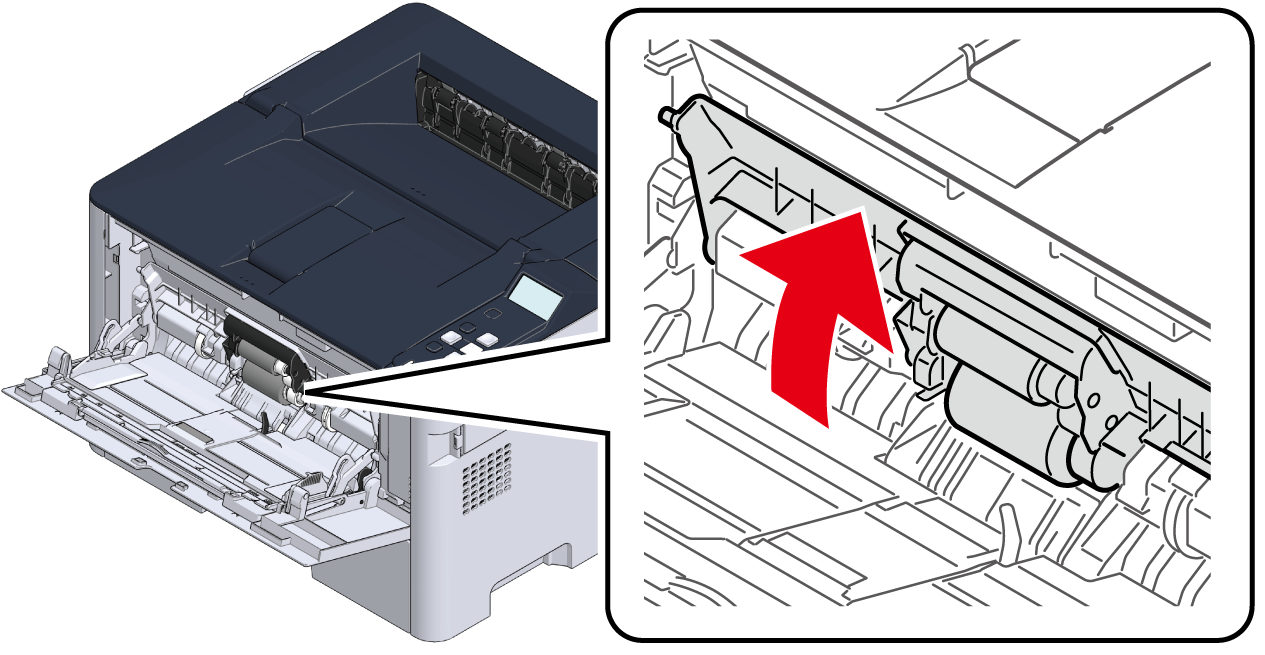

  6. 打開滾筒導板，直到固定在主機上。

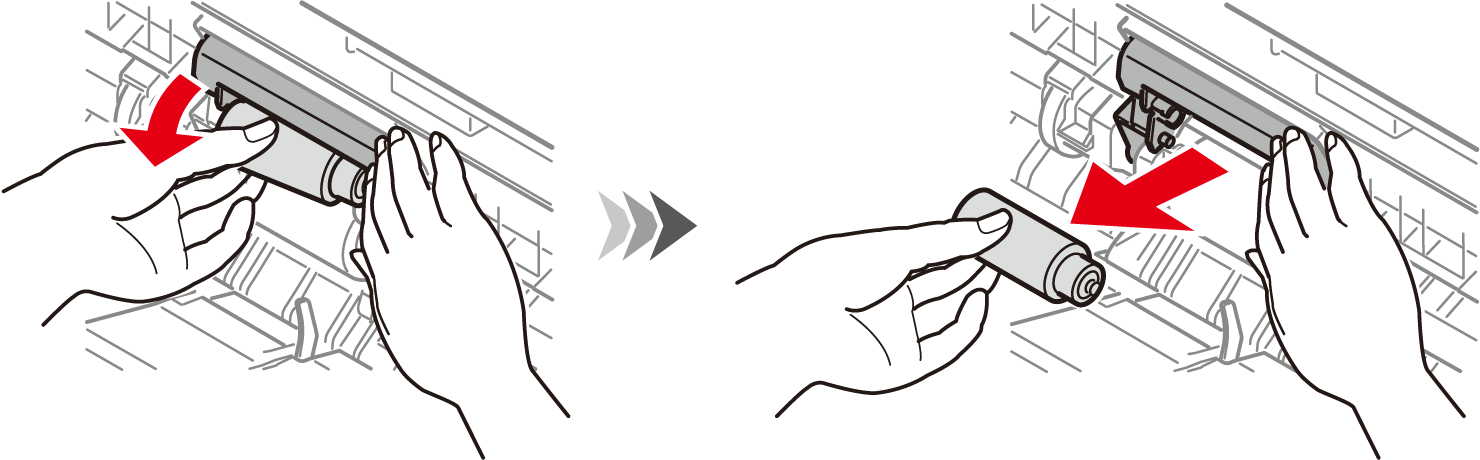

  7. 按住黑色蓋子，抓住上方送紙滾筒 (附齒輪) 左側，沿著右前方斜向拉出並取下滾筒。

  8. 依照箭頭方向打開導蓋。

  9. 取出下方送紙滾筒 (無齒輪)。

  10. 用軟布稍微沾水擦拭分隔墊。

  11. 準備新的送紙滾筒 (無齒輪)。將細長軸安裝在左側，然後向右滑動以鎖定導蓋。

    • 請勿觸摸滾筒的橡膠部分。

  12. 準備新的送紙滾筒 (附齒輪)。將送紙滾筒 (附齒輪) 以齒輪在右側的方向插入上方的孔中，推到底直到聽到咔嗒聲。

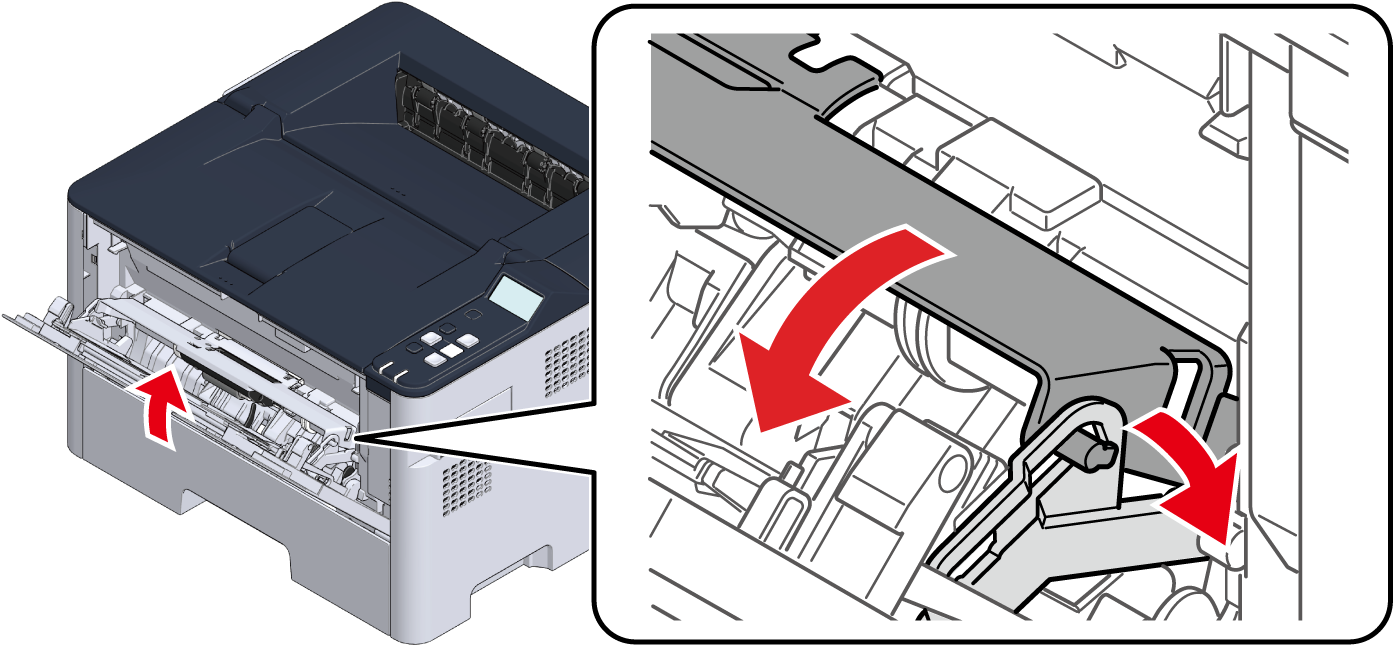

  13. 稍微抬起多功能進紙匣，同時將右側橫桿向外擺動，鎖定滾筒導板。

  14. 按照相同程序鎖定左側橫桿。

  15. 關閉多功能進紙匣。

  16. 按下電源按鈕開啟本機器電源。
  17. 清除多功能進紙匣上的送紙滾筒計數器。
    在操作面板上，選擇 [Menus (功能表)] - [Admin Setup (管理員設定)] - [Others Setup (其他設定)] - [Paper Feed Roller Counter Clear (送紙滾筒計數器清除)] - [MP Tray Clear (多功能進紙匣清除)] - [Execute (執行)] - [Yes (是)]，然後按下 «OK»。

  • 請回收使用過的送紙滾筒。
