使用手冊

尺寸

平面圖

	B433	B513
A	387 公釐

側視圖

	B433	B513
B	820 公釐
C	214 公釐
D	364 公釐
E	242 公釐
F	245 公釐	286 公釐
G	169 公釐	209 公釐
H	228 公釐	268 公釐

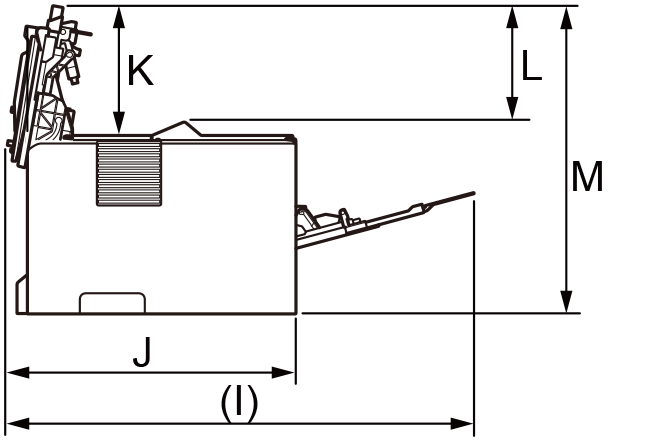

	B433	B513
I	643 公釐
J	402 公釐
K	180 公釐
L	162 公釐
M	424 公釐	465 公釐

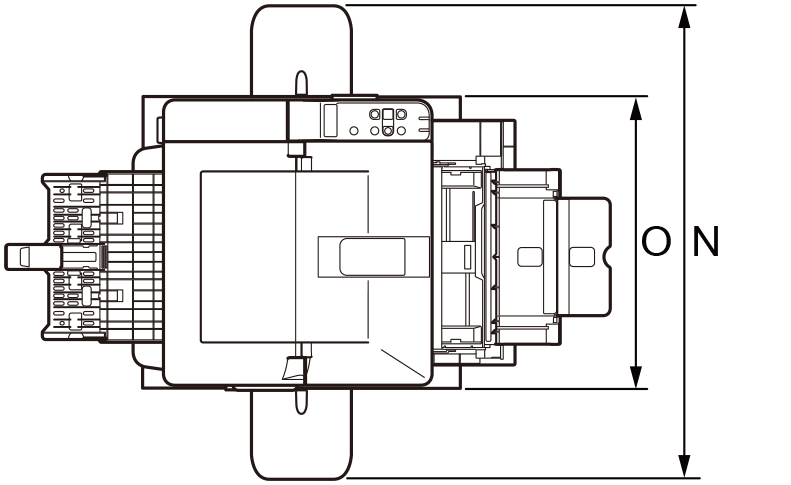

安裝選購的配件時

	B433	B513
N	642 公釐
O	395 公釐
P	761 公釐	802 公釐
Q	383 公釐	424 公釐
R	138 公釐
S	138 公釐
T	138 公釐
U	102 公釐
V	443 公釐
W	644 公釐
