安裝擴充進紙匣

可能導致人身傷害。

機器可能會傾倒。請務必安裝隨附的連接零件。

安裝擴充進紙匣可增加機器能夠放入的紙張量。完成安裝後，請在印表機驅動程式中設定進紙匣數。

最多可以安裝 3 個擴充進紙匣。請務必安裝隨附的連接零件。

若要安裝兩個或以上的擴充進紙匣，請安裝選購的專用腳輪基座，並設置防傾倒腳座，以避免傾倒的風險。

若要將本機器安裝在桌面上，建議僅安裝一個擴充進紙匣。

安裝專用腳輪基座

安裝擴充進紙匣需要使用一字螺絲起子。

  • 運送擴充進紙匣時，需使用包裝盒與緩衝材料。請妥善保管這些物品，勿隨意丟棄。

  • 使用擴充進紙匣列印時，如果列印位置偏移，每個擴充進紙匣的列印位置會進行校正。如需詳細資訊，請參閱「校正進紙匣的列印位置」。


本節以 B433 安裝一個擴充進紙匣為例進行說明。

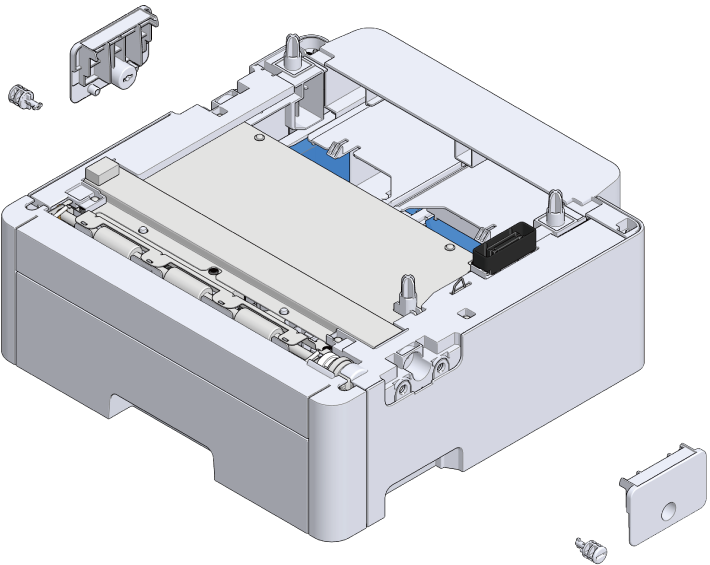

  1. 檢查專用擴充進紙匣的零件是否完整。

    擴充進紙匣
    連接零件 (x2)

    螺絲 (x2)

  2. 按下電源按鈕關閉主機電源，並拔下電源線及任何其他連接線。

    • 請務必先關閉機器電源、拔下電源線及任何其他連接線，然後再安裝擴充進紙匣。如果在開啟電源的情況下安裝擴充進紙匣，本機器和擴充進紙匣可能會損壞。
    • 若在仍有連接線的情況下安裝，有可能因為腳被絆住而導致受傷。

  3. 安裝第一個擴充進紙匣。

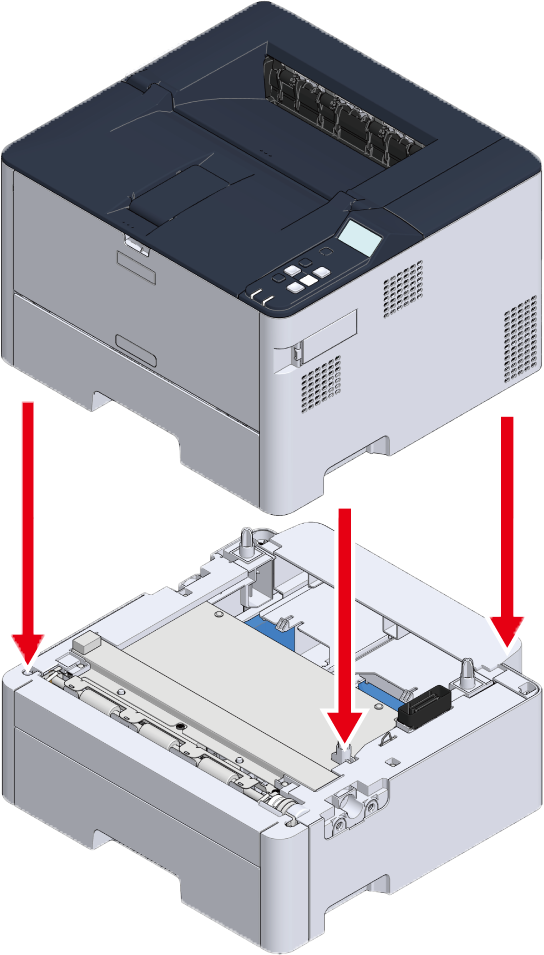

  4. 將主機和擴充進紙匣在右側和前面對齊，輕輕放上去，使主機體底部的孔與擴充進紙匣的凸起處對齊。

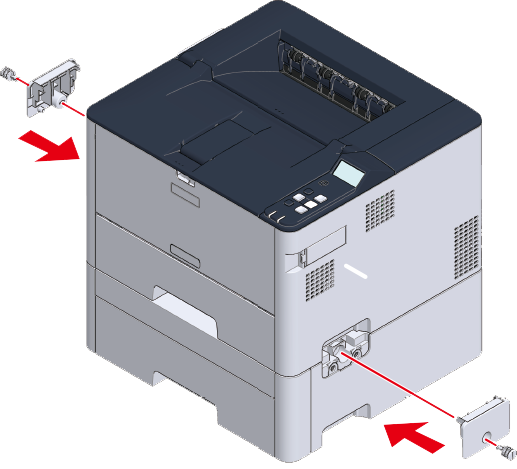

  5. 使用一字螺絲起子，將主機與擴充進紙匣左右兩側以隨附的連接零件固定。

    • 此時請勿左右或前後推動主機。

    • 搬運本機器、更換耗材或維護零件或在進紙匣中裝入紙張時，請檢查以下幾點以避免印表機傾倒。

      • 在放上擴充進紙匣後，請勿左右或前後推動主機。

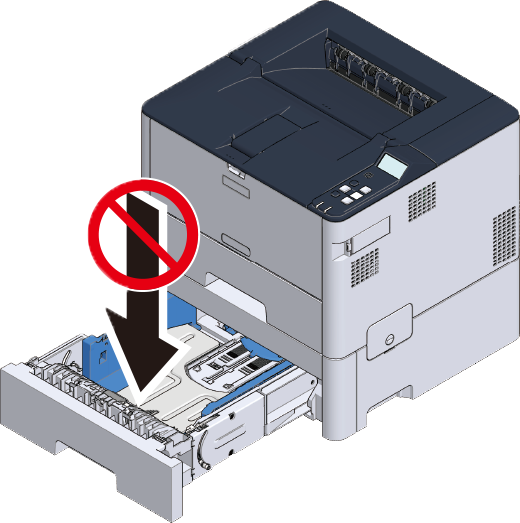

      • 紙匣拉出時，不要從上方壓紙匣。

      • 紙匣拉出時，不要從後方壓主機。

  6. 將電源線或任何拔除的連接線插回主機體。

    開機時的初始化設定

  7. 按下電源按鈕開啟本機器電源。

  8. 按下操作面板上的捲動按鈕 ▼ 選擇 [Menus (功能表)]，然後按下 «OK»。
  9. 確認已選擇 [Information (資訊)]，然後按下 «OK»。
  10. 確認已選擇 [Tray Count (列印計數)]，然後按下 «OK»。
  11. 確認您安裝的擴充進紙匣是否正確出現在顯示器上。
  12. 檢查顯示器後，按下 «CANCEL» 返回待機畫面。

  13. 連接 PC 與本機器並安裝軟體後，請在印表機驅動程式中設定擴充進紙匣。

    設定印表機驅動程式
