安裝專用腳輪基座

	可能導致人身傷害。
機器可能會傾倒。請務必安裝隨附的連接零件。 若要安裝兩個或更多擴充進紙匣，請務必安裝防傾倒腳座。

這是含腳輪用於移動機器的基座。

同時配備了防傾倒腳座，以避免傾倒的風險。建議在安裝擴充進紙匣時使用。

安裝腳輪基座需要使用十字螺絲起子和一字螺絲起子。

1. 按下電源按鈕關閉主機電源，並拔下電源線及任何其他連接線。



   • 若在仍有連接線的情況下安裝，有可能因為腳被絆住而導致受傷。

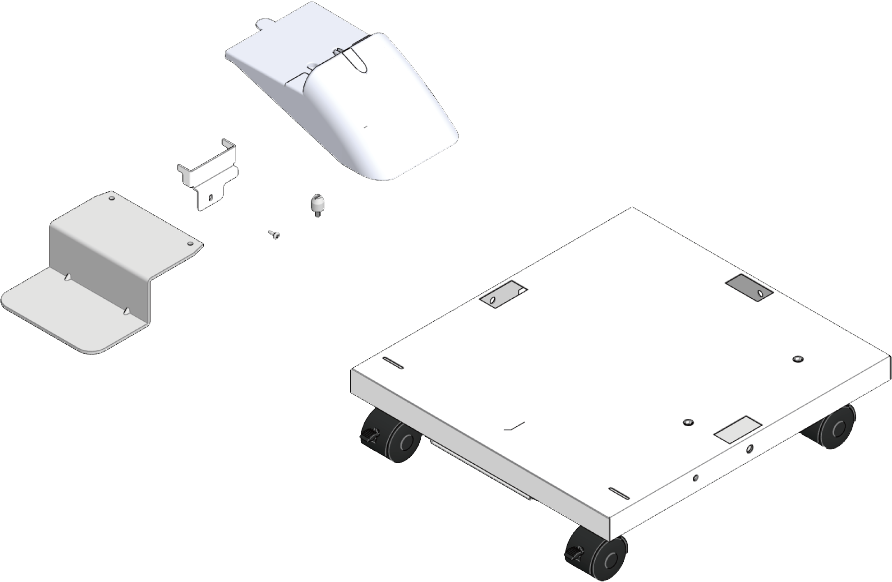

2. 檢查專用腳輪基座的零件是否完整。

   1. 主機體
   2. 防傾倒腳座 a (x 1)
   3. 防傾倒腳座 b (x 3)

   4. 定位銷 (x 2)

   5. 腳輪基座金屬固定件 (x 2)
   6. 螺絲 (x 2)

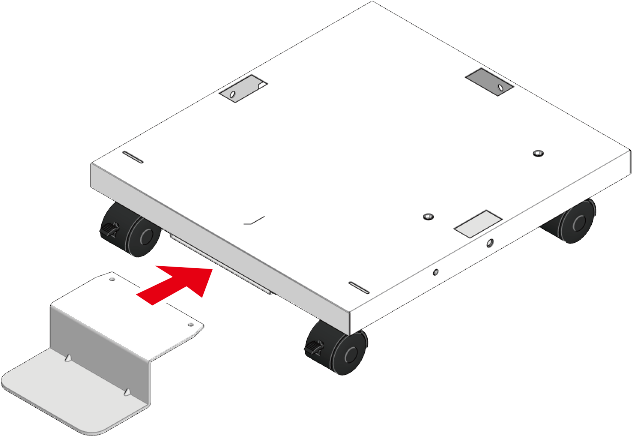

3. 將防傾倒腳座 a 安裝在專用腳輪基座的前面。

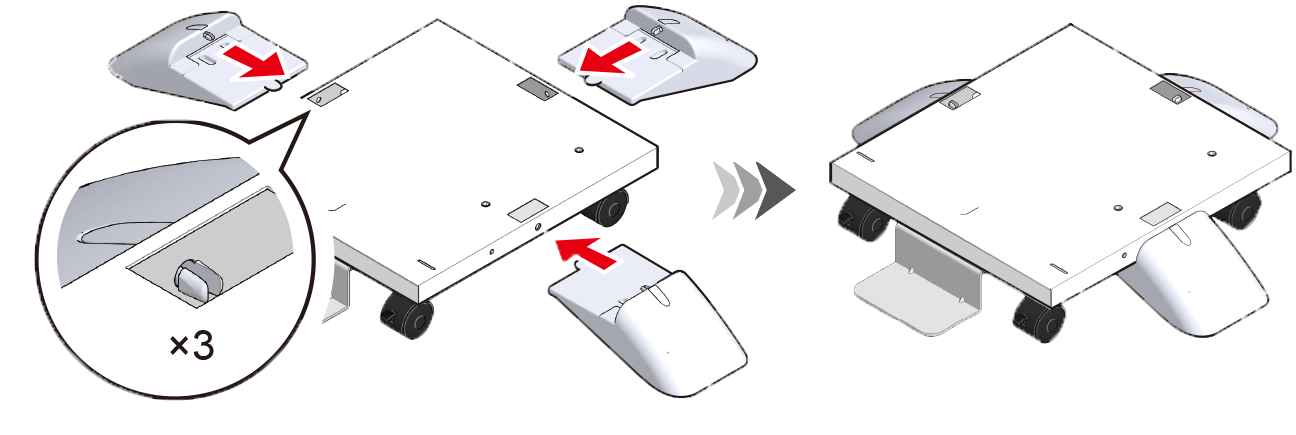

4. 將防傾倒腳座 b (x 3) 安裝到專用腳輪基座兩側和背面。

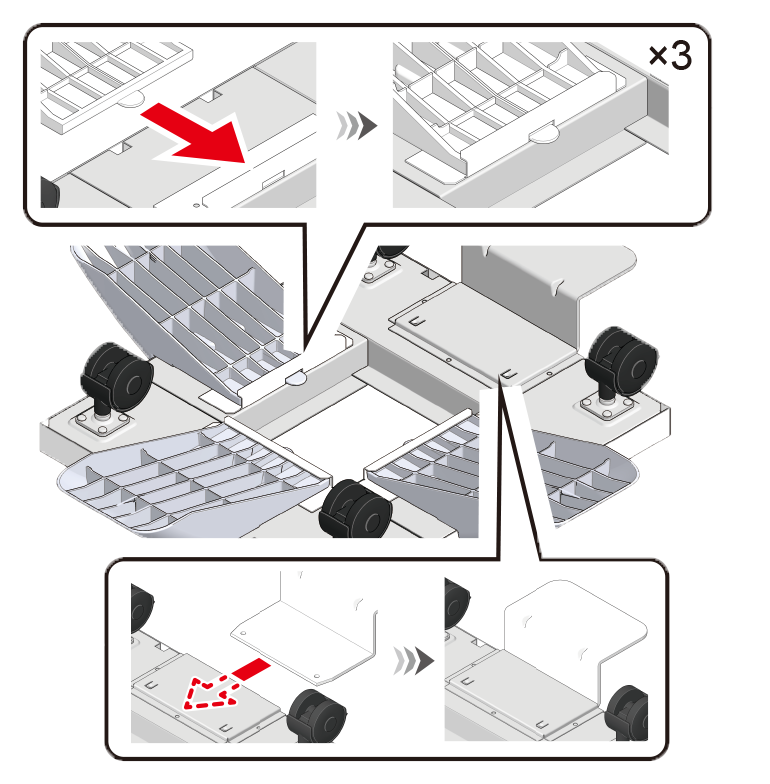

5. 將專用腳輪基座倒置，檢查防傾倒腳座 a 和防傾倒腳座 b (x 3) 是否插入到位。

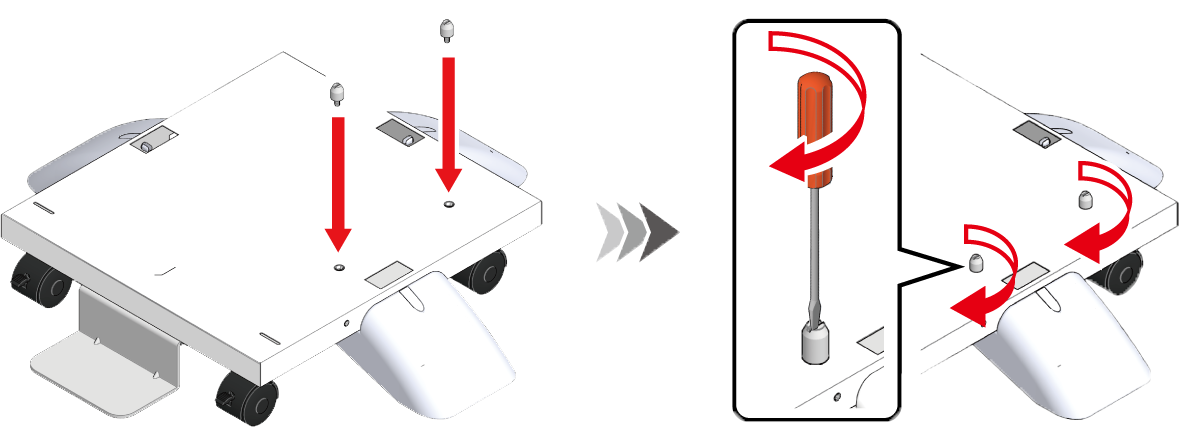

6. 將專用腳輪基座翻正，並安裝定位銷 (x 2)。轉動一字螺絲起子，以固定定位銷 (x 2)。

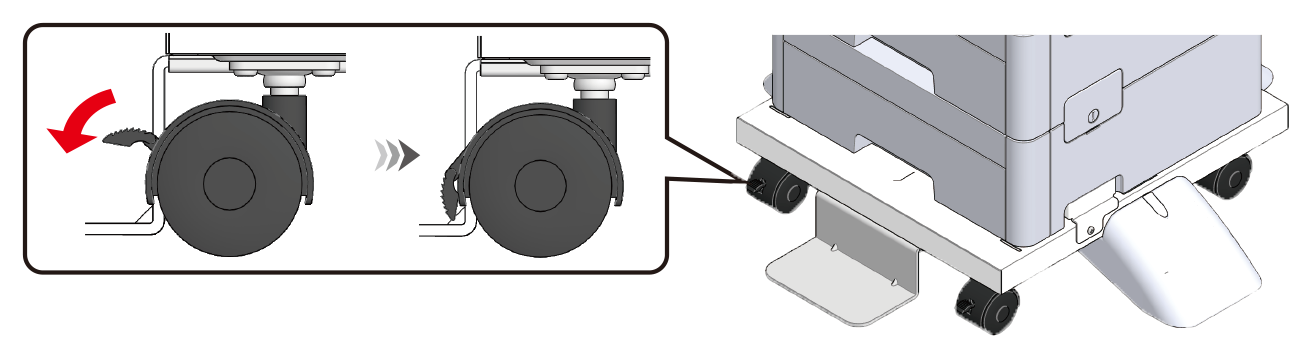

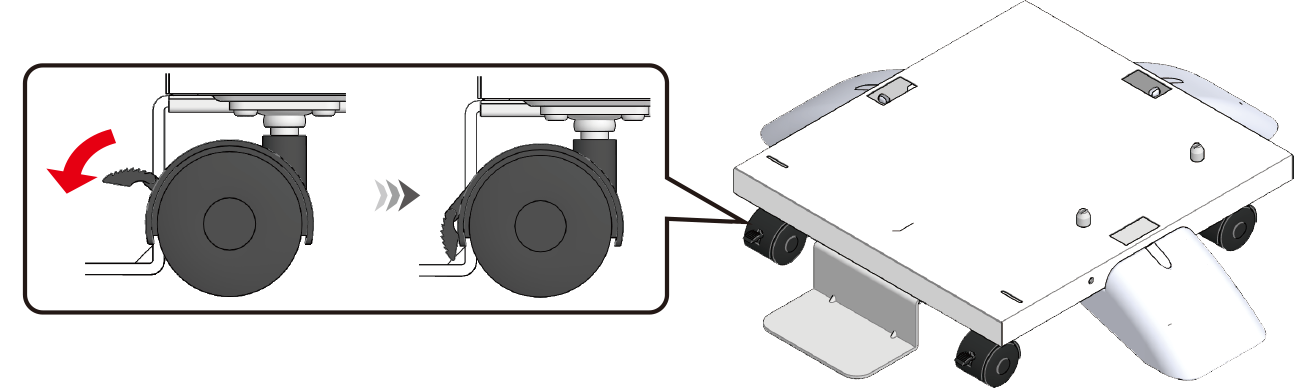

7. 鎖定腳輪 (x 2)，防止專用腳輪在安裝主機和擴充進紙匣時移動。

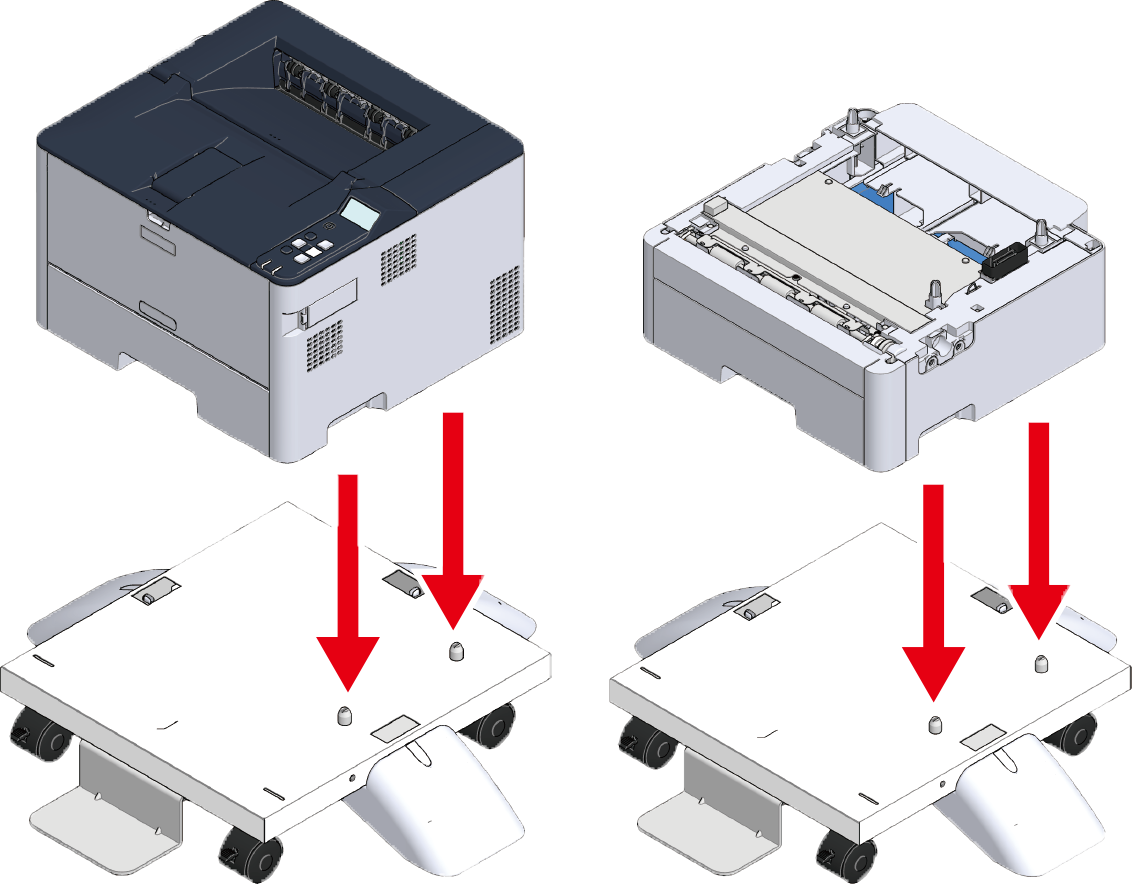

8. 將主機體或擴充進紙匣的前面與專用腳輪基座前面兩側的長孔對齊，輕輕放上去，使專用腳輪基座的定位銷嵌入底部的孔中。

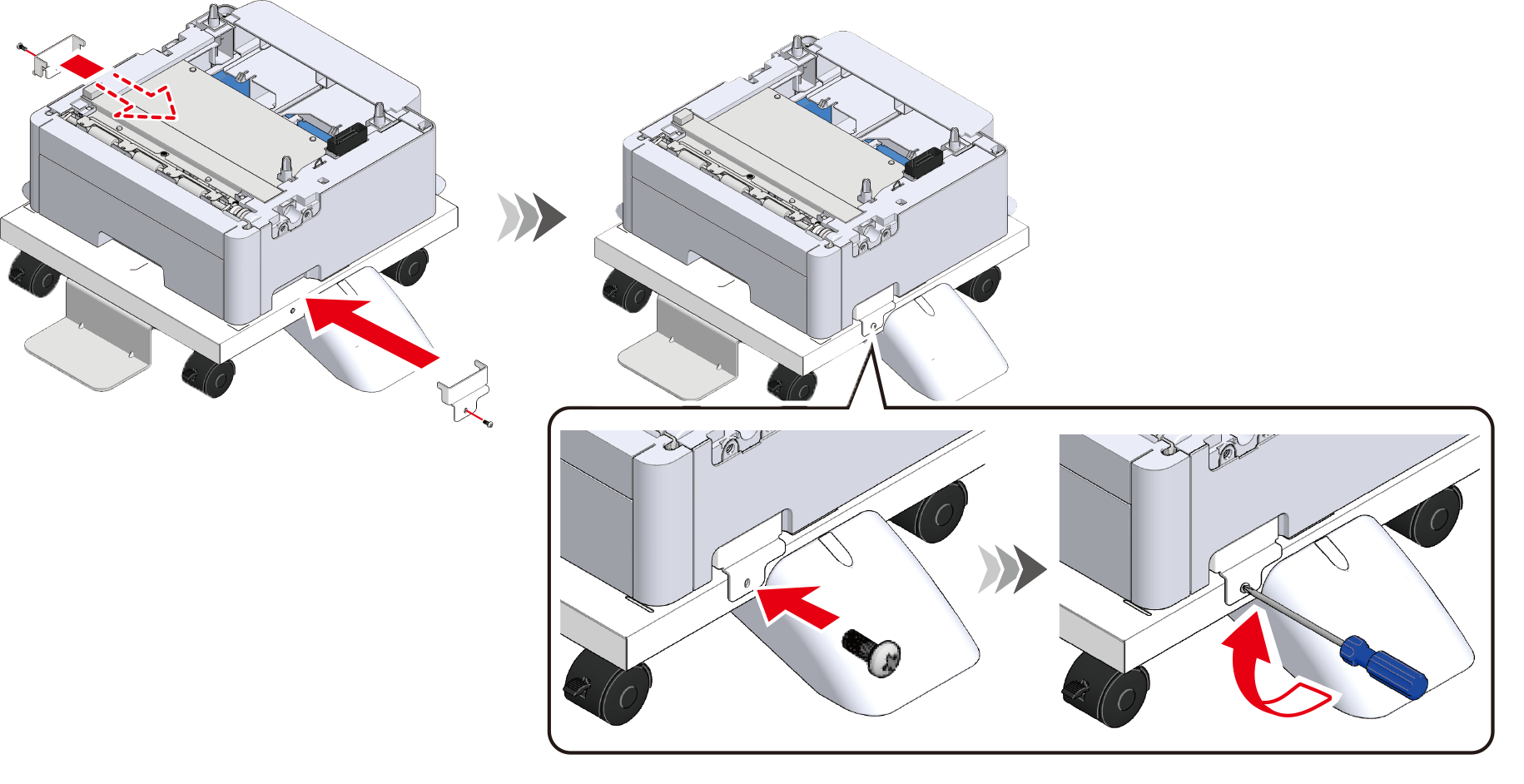

9. 使用十字螺絲起子，以金屬固定件 (x 2) 和螺絲 (x 2) 固定主機或擴充進紙匣和專用腳輪基座。
   圖中顯示固定擴充進紙匣和專用腳輪基座的範例。

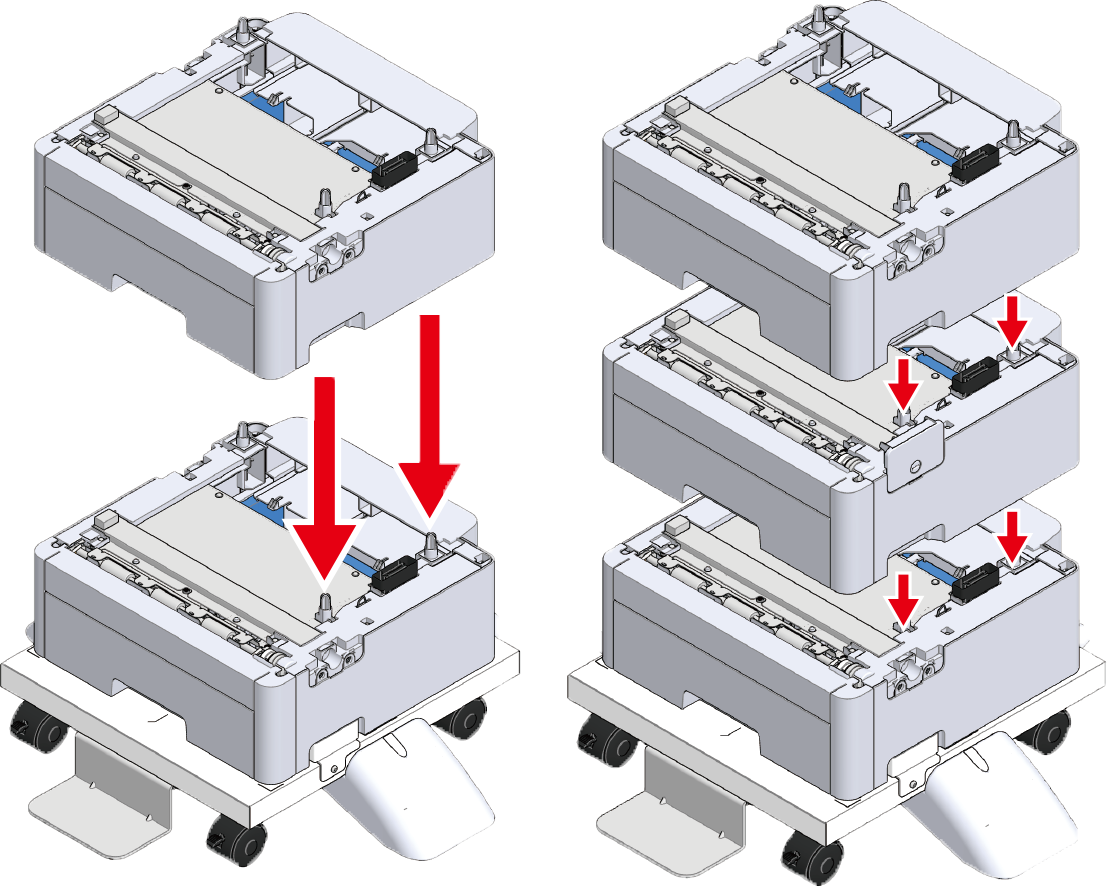

10. 若要新增擴充進紙匣，請將已安裝在專用腳輪基座上的擴充進紙匣與待安裝的擴充進紙匣在右側和前面對齊，輕輕放上去，使底部的孔位與凸起處對齊。

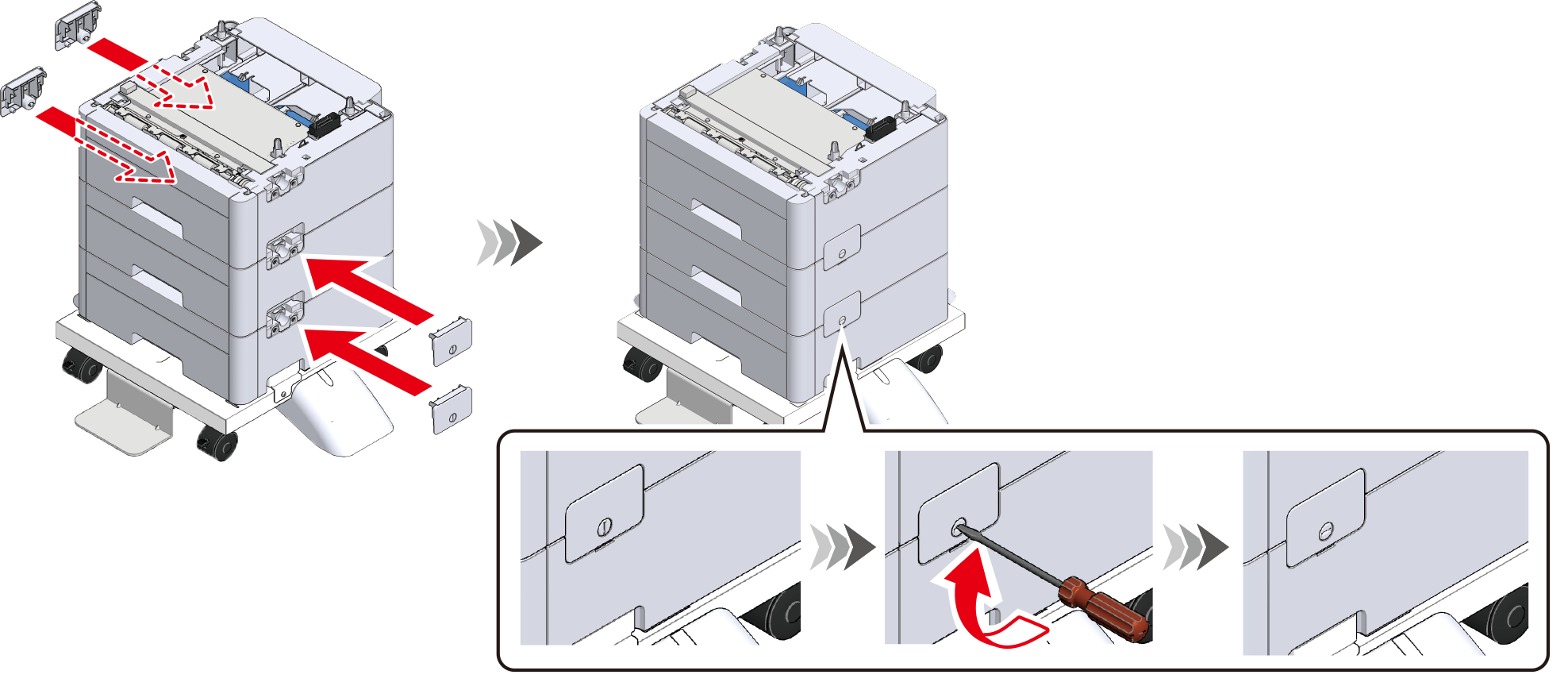

11. 使用一字螺絲起子，將堆疊的擴充進紙匣左右兩側以隨附的連接零件固定。

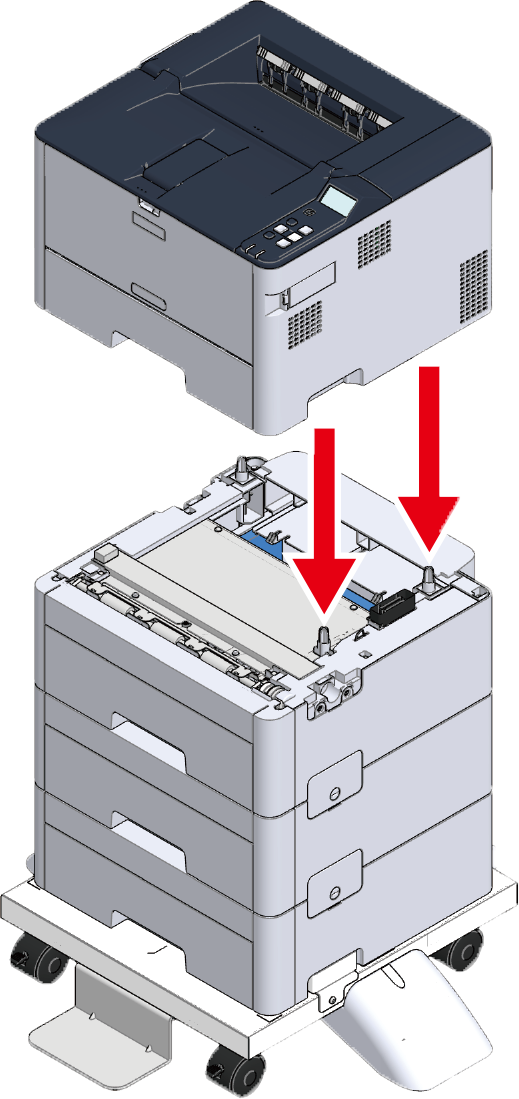

12. 若要新增擴充進紙匣，請將主機和擴充進紙匣在右側和前面對齊，輕輕放上去，使主機體底部的孔與擴充進紙匣的凸起處對齊。

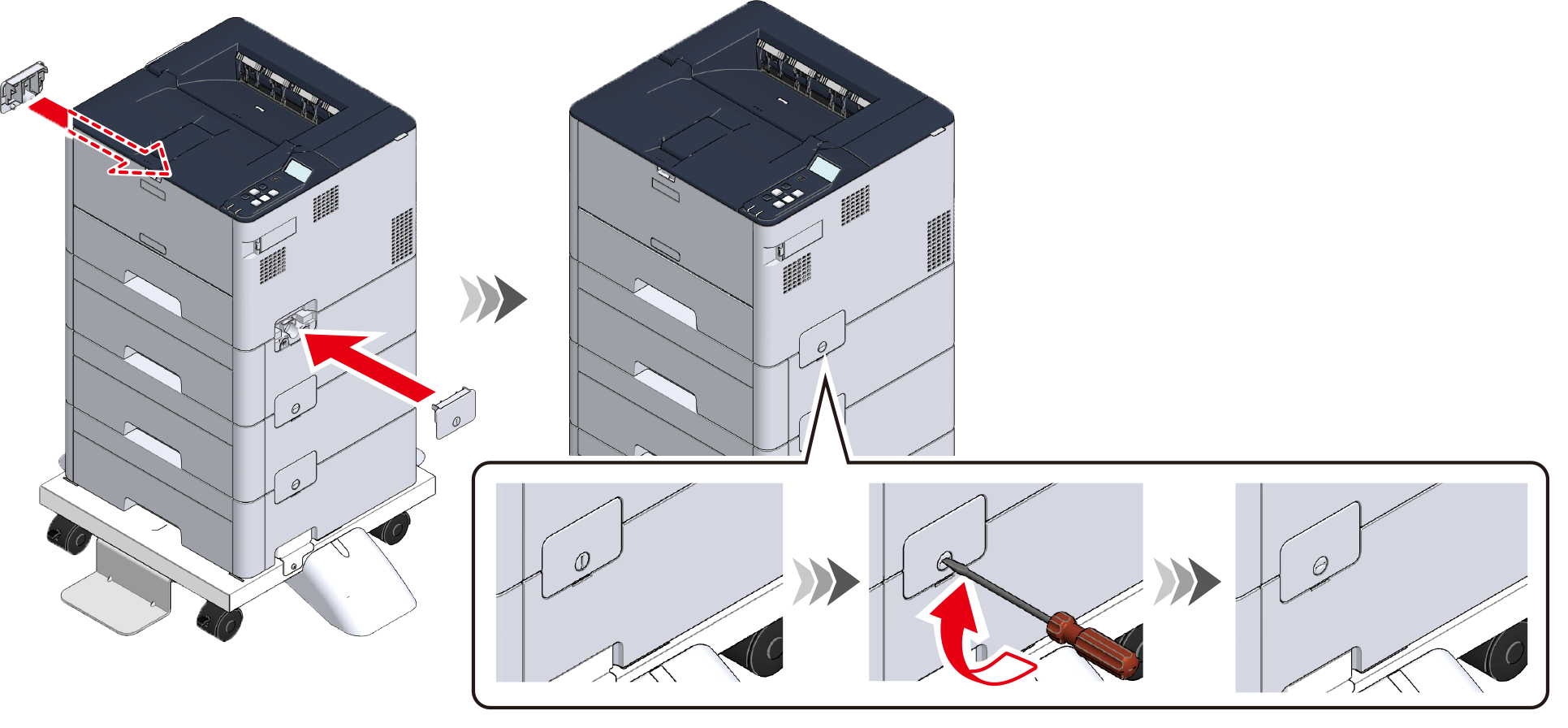

13. 裝好擴充進紙匣時，使用一字螺絲起子，以擴充進紙匣隨附的連接零件固定兩側的主機體和擴充進紙匣。

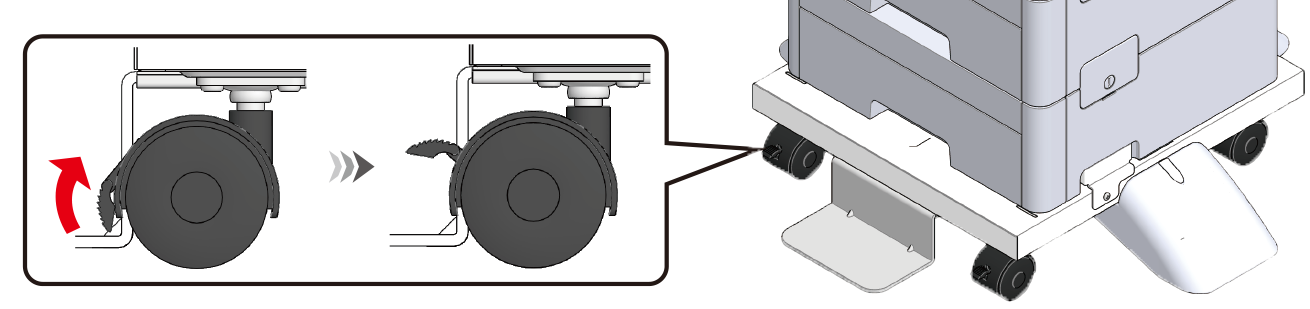

14. 移動本機器前，需先解鎖腳輪 (x 2)。



    • 移動本機器時請壓住腳輪。若按壓主機體，可能會傾倒。



15. 將機器移動至目的地後，再鎖定腳輪 (x 2)，以避免意外移動。





    • 搬運本機器、更換耗材或維護零件或在進紙匣中裝入紙張時，請檢查以下幾點以避免印表機傾倒。

      • 移動本機器時請壓住腳輪。若按壓主機體，可能會傾倒。

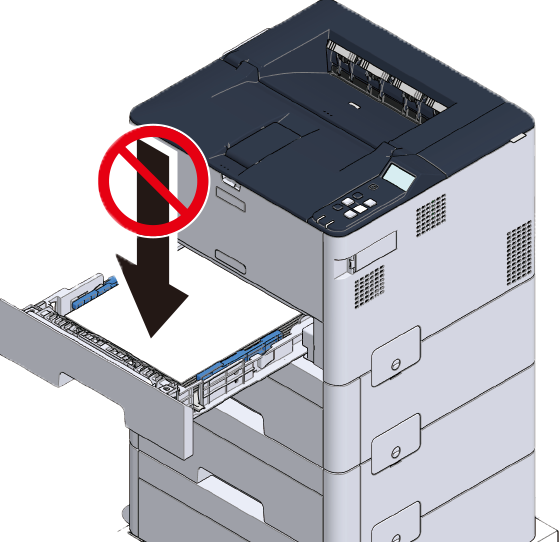

      • 紙匣拉出時，不要從上方壓紙匣。

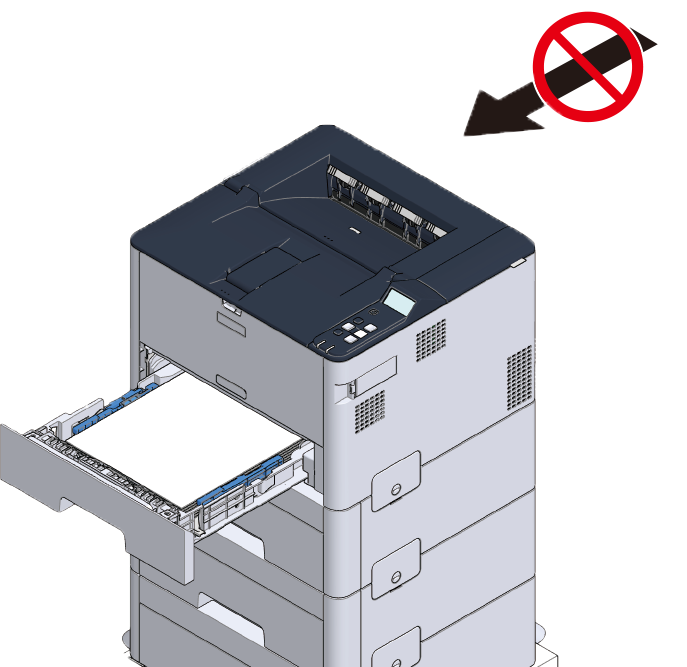

      • 紙匣拉出時，請勿從後方推開機器。




16. 將電源線或任何拔除的連接線插回本機器。

17. 按下電源按鈕開啟本機器電源。

18. 如果未安裝擴充進紙匣，則步驟已完成。
    如果安裝擴充進紙匣，請按下操作面板上的捲動按鈕 ▼ 選擇 [Menus (功能表)]，然後按下 «OK»。

19. 確認已選擇 [Information (資訊)]，然後按下 «OK»。

20. 確認已選擇 [Tray Count (列印計數)]，然後按下 «OK»。
21. 確認您安裝的擴充進紙匣是否正確出現在顯示器上。
22. 檢查顯示器後，按下 «CANCEL» 返回待機畫面。

23. 連接 PC 與本機器並安裝軟體後，請在印表機驅動程式中設定擴充進紙匣。

    設定印表機驅動程式
