1-2.安裝延伸有線區域模組 (適用於有線 LAN2)

  • 根據不同地區，延伸有線區域網路模組可能無法安裝。

如果透過有線區域網路將本機器連接至要不同的網路，請安裝此模組。裝妥有線區域網路模組後，須在操作面板上啟用該模組。


本節說明安裝延伸有線區域網路模組並在操作面板上啟用該模組的程序。

  • 此模組無法與無線區域網路模組同時使用。

  1. 按下電源按鈕關閉本機器電源，然後拔下電源線。

    • 如果在開啟電源的情況下安裝機器，可能會損壞主機體或延伸有線區域網路模組。
    關閉電源

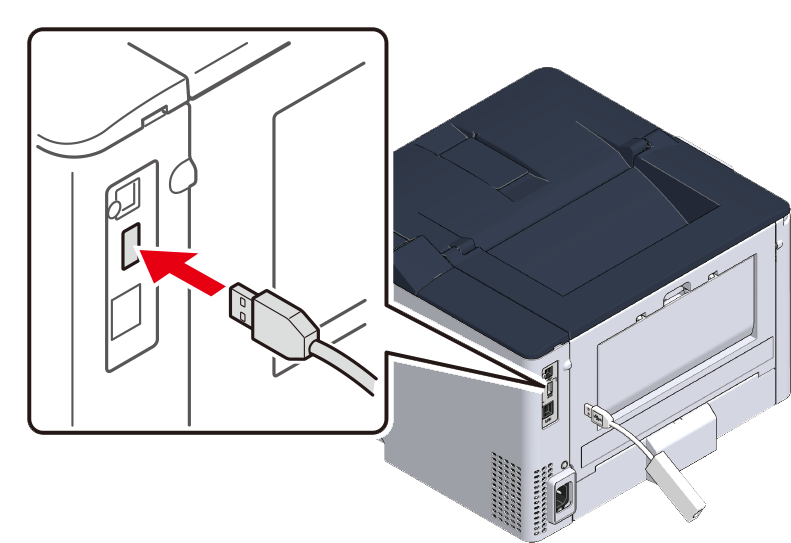

  2. 將延伸有線區域網路模組插入 USB 主機連接埠。

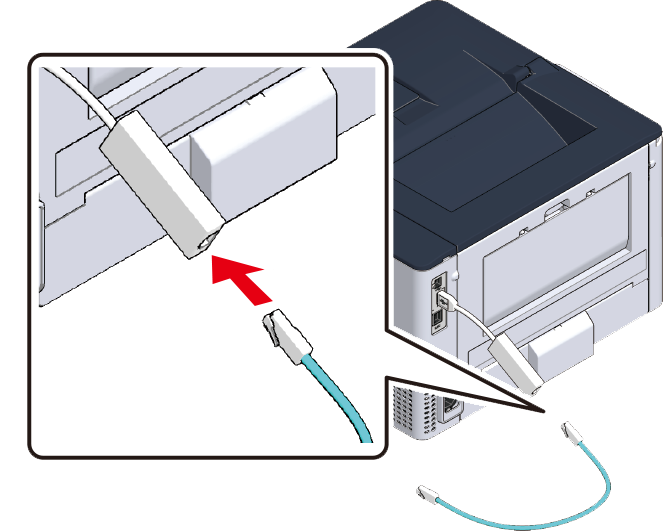

  3. 將電源線連接至本機器，並將區域網路線的一端連接至延伸有線區域網路模組。

    開機時的初始化設定

  4. 將區域網路線的另一端插入集線器。

  5. 按下電源按鈕開啟本機器電源。

  6. 按下操作面板上的捲動按鈕 ▼ 選擇 [Menus (功能表)]，然後按下 «OK»。

  7. 按幾下 ▼ 選擇 [Admin Setup (管理員設定)]，然後按下 «OK»。

  8. 按下 ▲ 或 ▼ 輸入管理員密碼，然後按下 «OK»。

    管理員密碼

  9. 確認已選擇 [Network Setup (網路設定)]，然後按下 «OK»。

  10. 確認已選擇 [General Setup (一般設定)]，然後按下 «OK»。

  11. 確認已選擇 [Extended Network (延伸網路)]，然後按下 «OK»。

  12. 按下 ▼ 選擇 [Wired(LAN2) (有線 (LAN2))]，然後按下 «OK»。

  13. 顯示 [Are you sure? (確定?)] 時，確認已選擇 [Yes (是)]，然後按下 «OK»。

  14. 機器將重新啟動，請等候待機畫面出現。

  15. 按下操作面板上的捲動按鈕 ▼ 選擇 [Menus (功能表)]，然後按下 «OK»。

  16. 按幾下 ▼ 選擇 [Admin Setup (管理員設定)]，然後按下 «OK»。

  17. 按下 ▲ 或 ▼ 輸入管理員密碼，然後按下 «OK»。

    管理員密碼

  18. 確認已選擇 [Network Setup (網路設定)]，然後按下 «OK»。

  19. 按幾下 ▼ 選擇 [Wired(LAN2) Setup (有線 (LAN2) 設定)]，然後按下 «OK»。

  20. 確認已選擇 [Wired(LAN2) (有線 (LAN2))]，然後按下 «OK»。

  21. 確認已選擇 [Enable (啟用)]，然後按下 «OK»。

接下來，在本機器上設定 IP 位址等網路資訊。
