更換送紙滾筒 (進紙匣 1)

有關更換週期，請參閱「送紙滾筒」。

本節以更換進紙匣 1 的送紙滾筒為例說明操作程序。您可以按照相同程序更換進紙匣 2/3/4 的送紙滾筒。

  • 請用乾淨的手更換送紙滾筒。如果手上的油脂或護手霜沾到橡膠部分，送紙功能可能會變差。

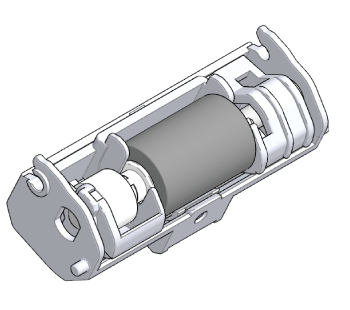

  1. 準備新的送紙滾筒組 (進紙匣 1 適用)，並確認所有零件都齊全。

    送紙滾筒 (無齒輪)

    		送紙滾筒 (附齒輪)
    		分隔滾筒
    		彈簧

  2. 按下電源按鈕關閉本機器電源。

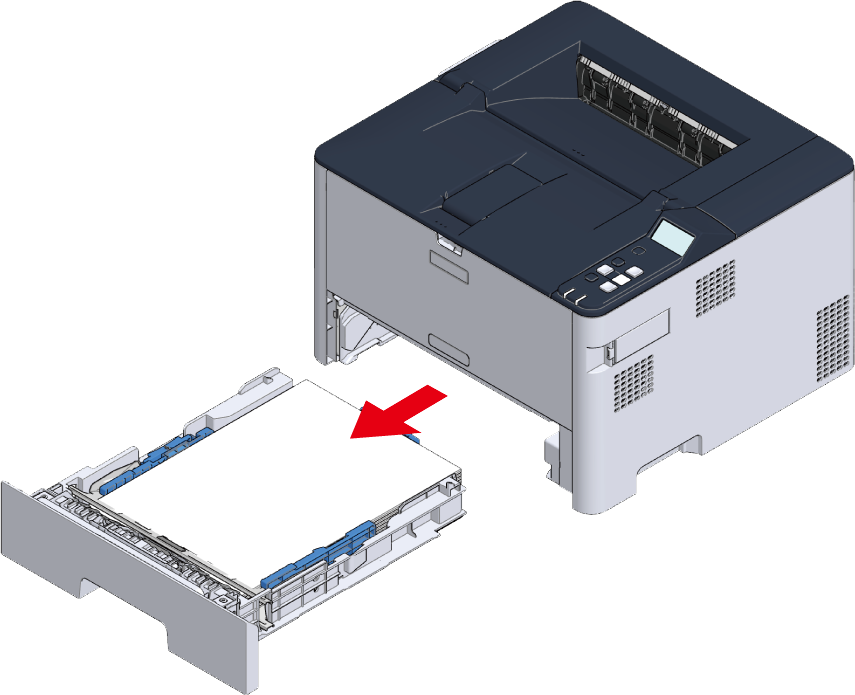

  3. 拉出進紙匣 1 下方的紙匣到底，接著稍微向上提起將紙匣取出。

    • 如果在電源開啟的情況下拉出紙匣，顯示器可能顯示「Change settings? (變更設定？)」。將紙匣推回主機體後約 10 秒後，此訊息將自動消失。

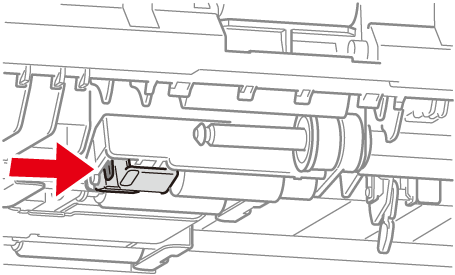

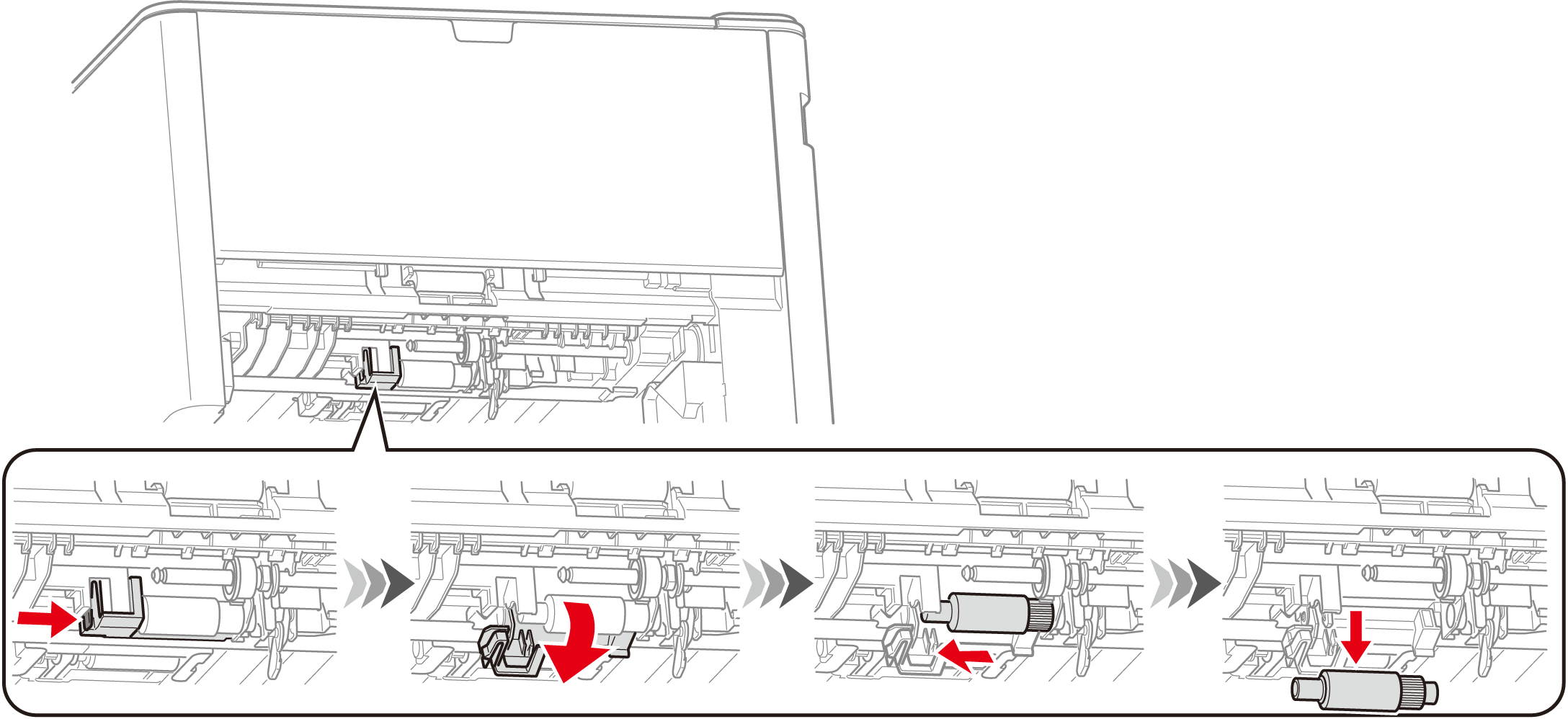

  4. 在清空的紙匣插槽中，將前方的送紙滾筒 (無齒輪) 的卡扣向外推 (如下圖所示)，然後將送紙滾筒 (無齒輪) 向左滑動並取出。

  5. 若為 B433，請按下左側的卡扣，向下打開黑色蓋子，然後取出內部的送紙滾筒 (附齒輪)。

    若為 B513，請按下卡榫，取出內部的送紙滾筒 (附齒輪)。

  6. 將新的送紙滾筒 (附齒輪) 從右側安裝至機器內，然後闔上黑色蓋子，直到聽到咔嗒聲。

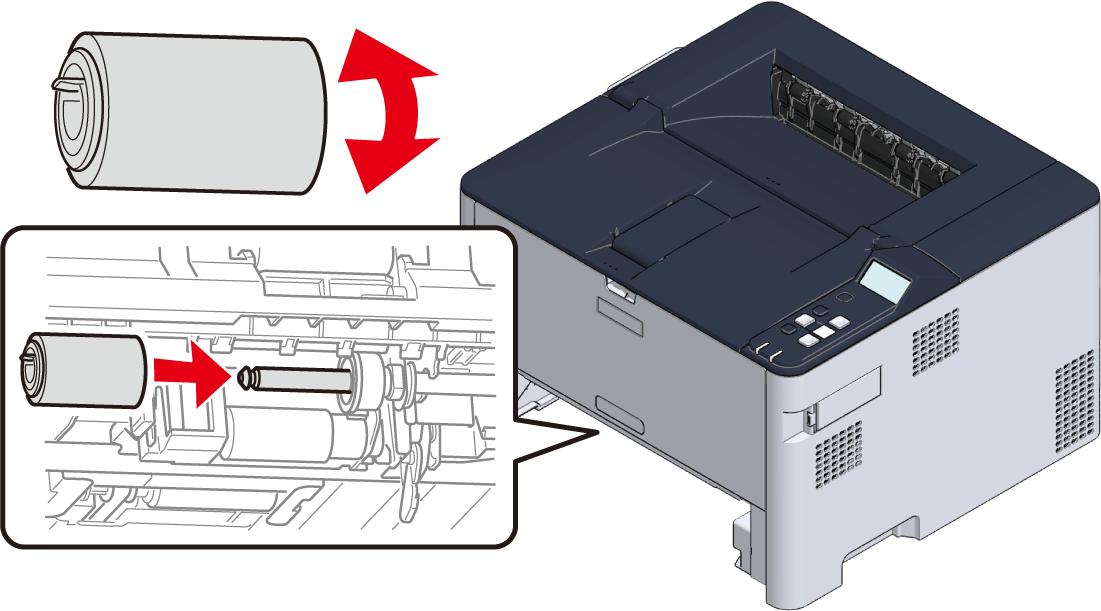

  7. 將左側有藍色卡扣的新送紙滾筒 (附齒輪) 握住，插入前方軸心，並推入送紙滾筒，直到聽到咔嗒聲。

    • 如果不易安裝，請將滾筒稍微左右轉動後再次安裝。

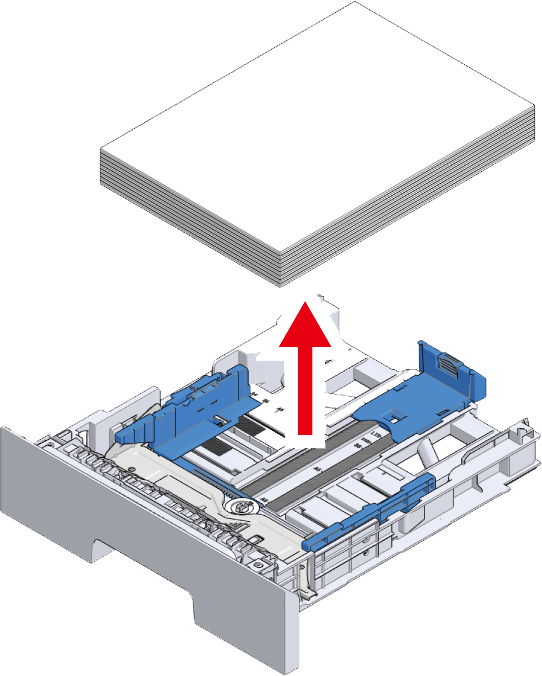

  8. 取出紙匣中的紙張。

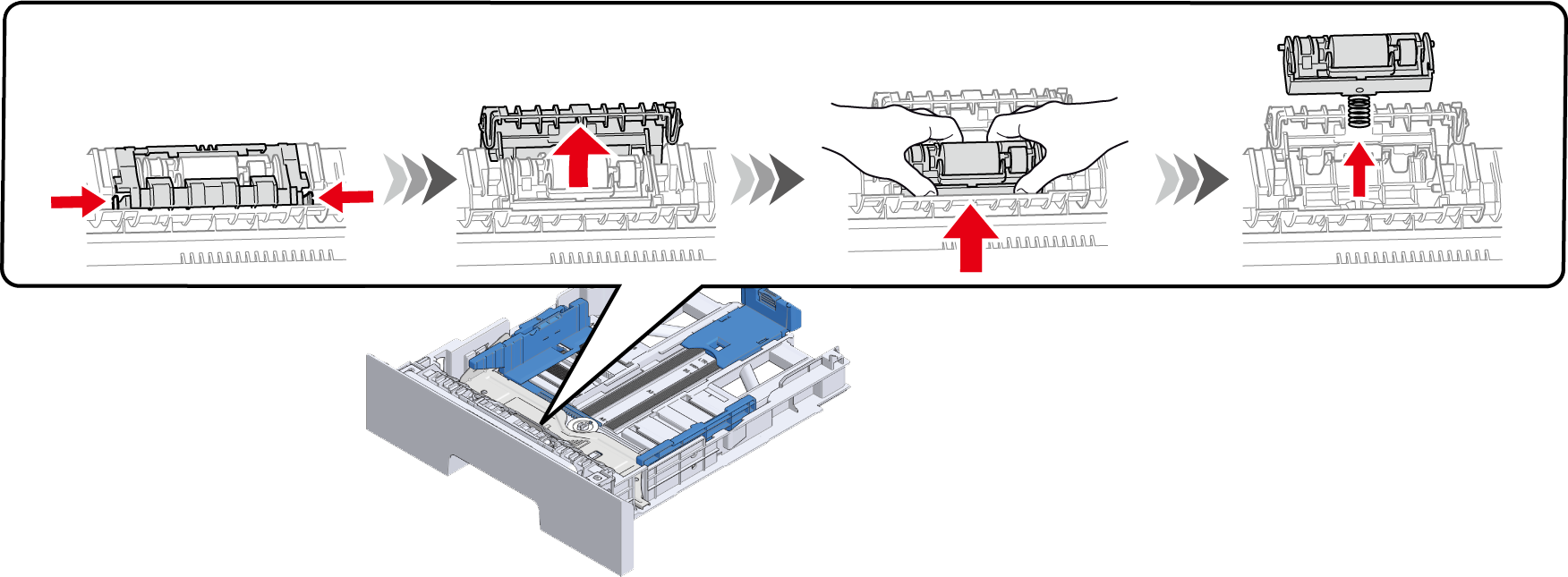

  9. 按下兩側的卡扣打開滾筒蓋，取出分隔滾筒。

  10. 將彈簧裝到新的分隔滾筒上。

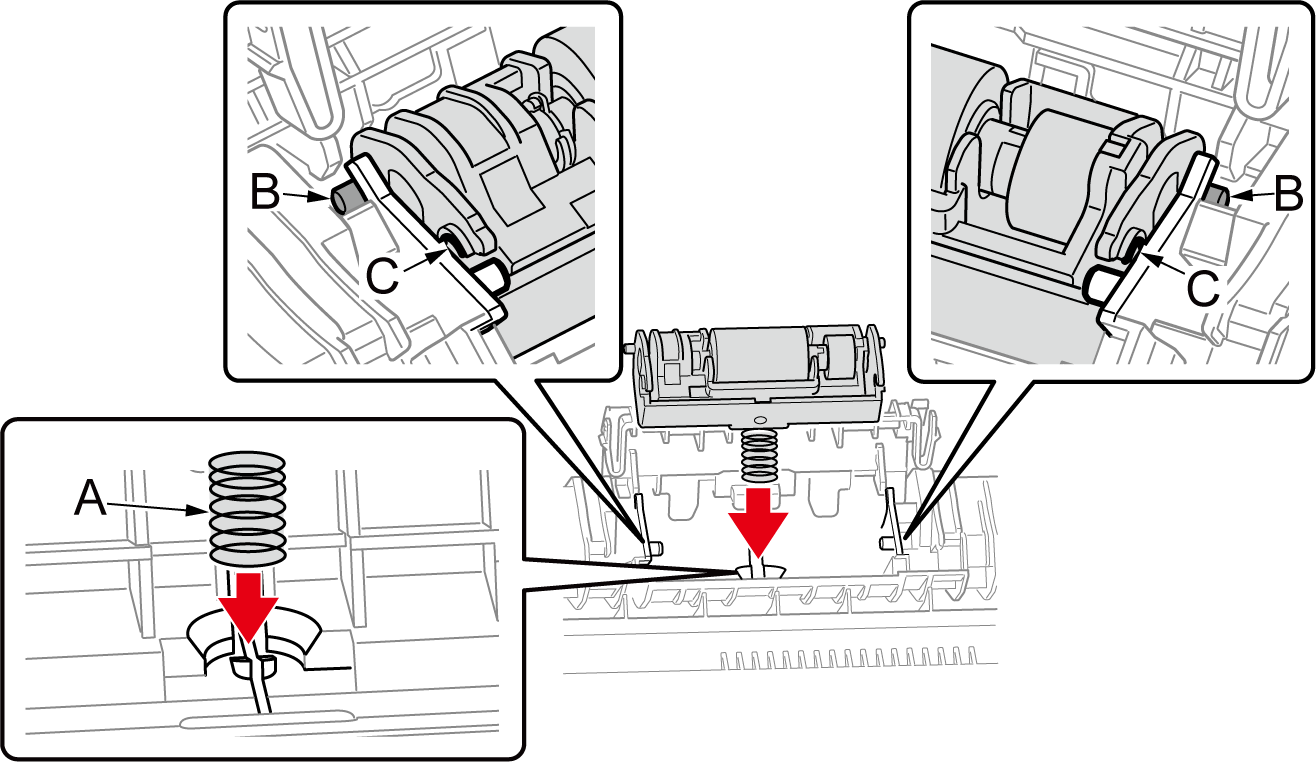

  11. 將新分隔滾筒的彈簧 (A) 對準進紙匣，插入軸心 (B)，並將凹槽 (C) 卡入進紙匣軸心中。

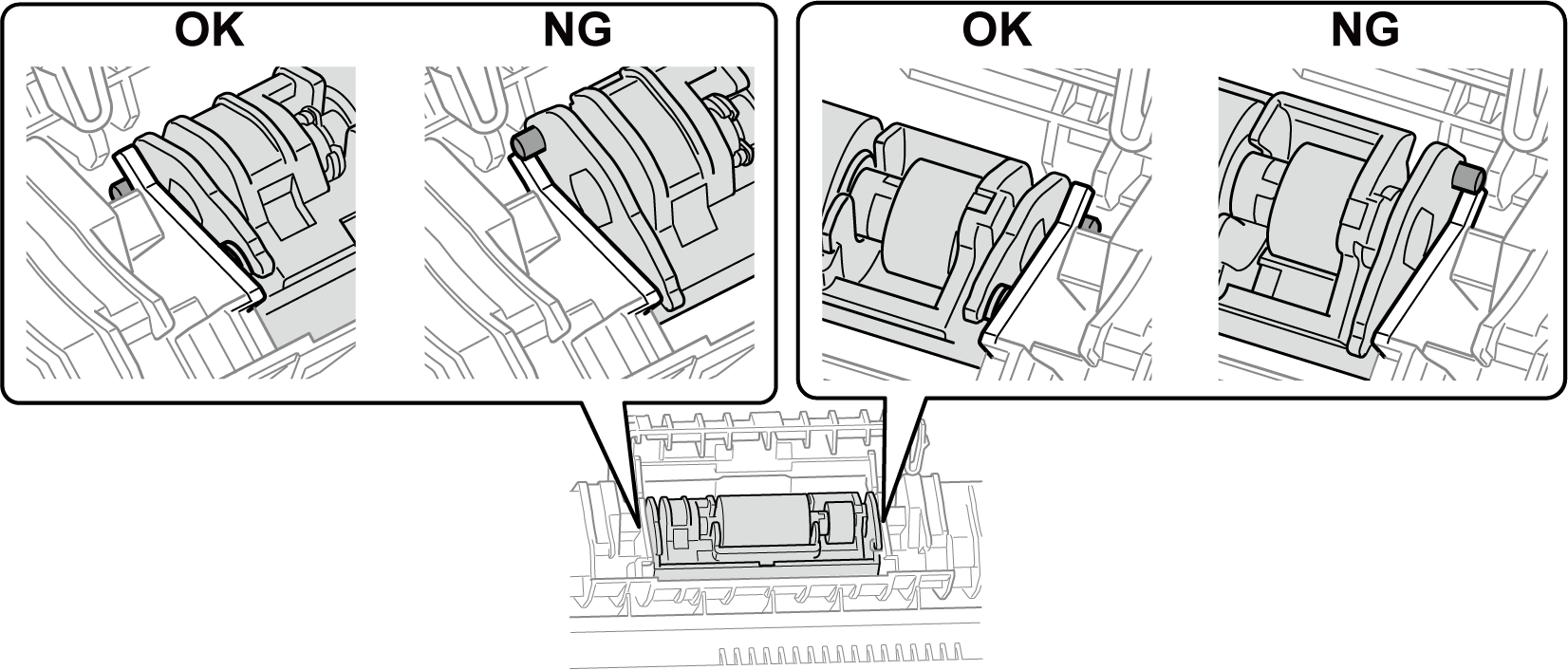

  12. 確認分隔滾筒已正確安裝。

  13. 關上滾筒蓋。

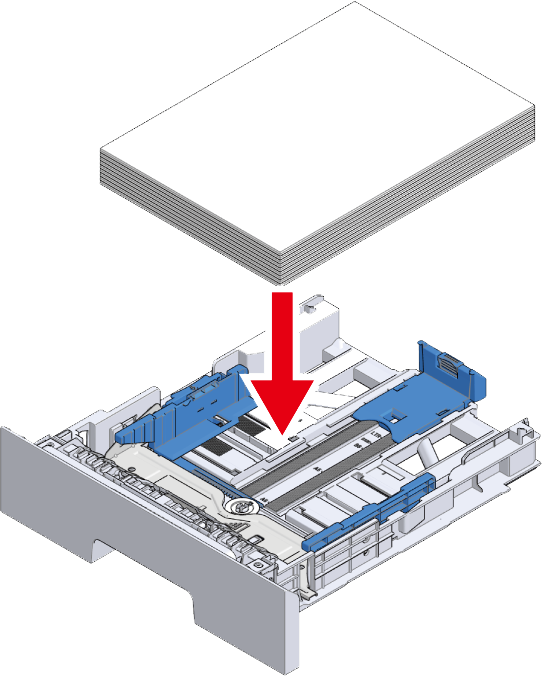

  14. 在紙匣中放入紙張。

  15. 將紙匣從稍微抬高的位置插入主機體，並安裝回原本的位置。

  16. 清除已更換的進紙匣的送紙滾筒計數器。
    在操作面板上，選擇 [Menus (功能表)] - [Admin Setup (管理員設定)] - [Others Setup (其他設定)] - [Paper Feed Roller Counter Clear (送紙滾筒計數器清除)] - [Tray1 Clear (進紙匣 1 清除)] - [Execute (執行)] - [Yes (是)]，然後按下 «OK»。

  • 請回收使用過的送紙滾筒。
