De onderhoudskit vervangen

De onderhoudskit bestaat uit een fusereenheid en een transferrol. Volg de onderstaande procedure om de fuser en de transferrol tegelijkertijd te vervangen.

Maak een nieuwe onderhoudsset klaar en controleer of u alle onderdelen heeft.
Fusereenheid

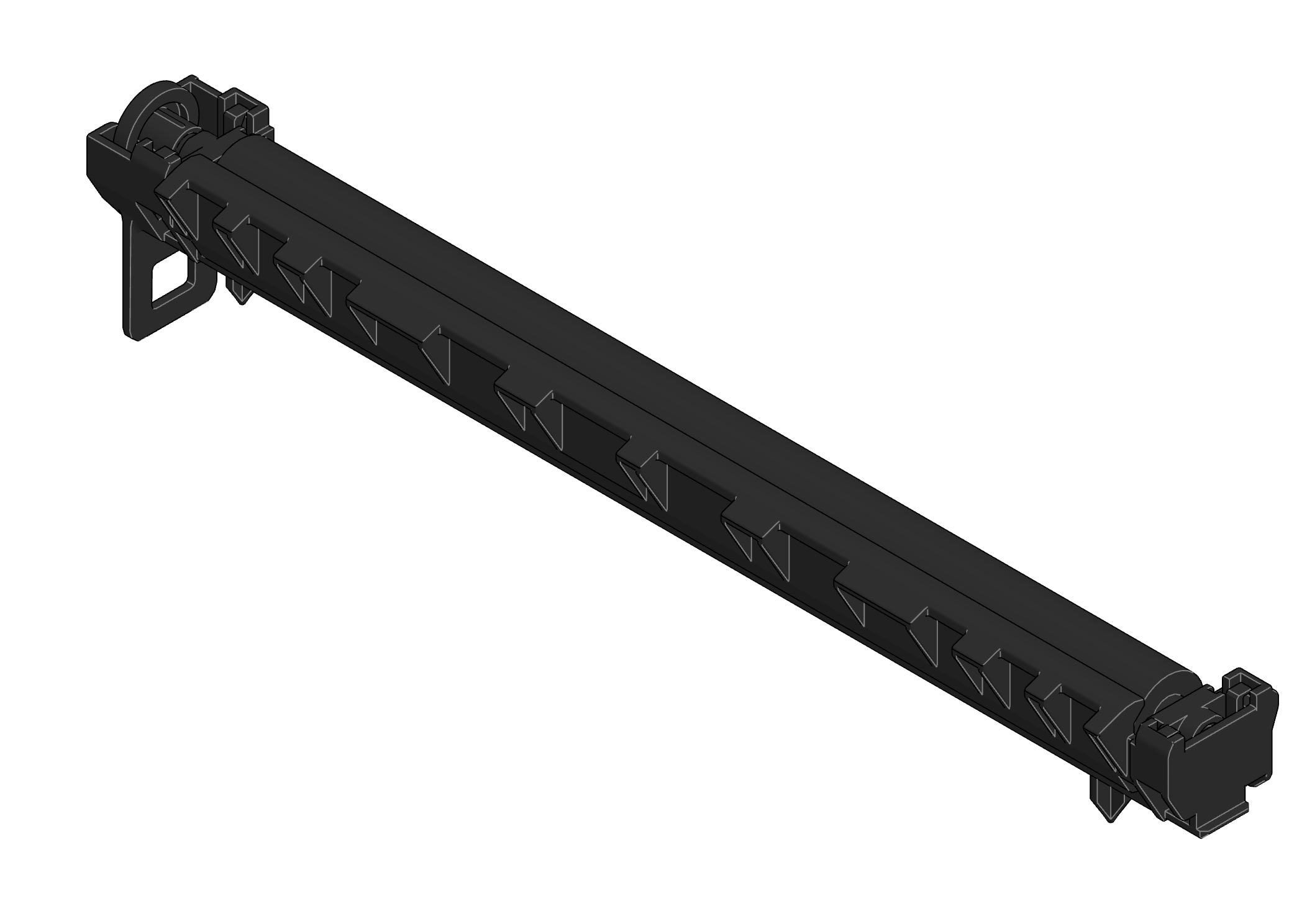

Overdrachtsrol
Open de bovenklep (voorkant).
- Plaats geen voorwerpen op het geopende deksel.
Druk op het blauwe gedeelte aan de linkerkant van het apparaat om de bovenklep (in zijn geheel) te openen.
Ontgrendel de fuser unit door de blauwe vergrendelingshendel aan beide zijden naar achteren te draaien totdat deze de ontgrendelingsmarkering bereikt.

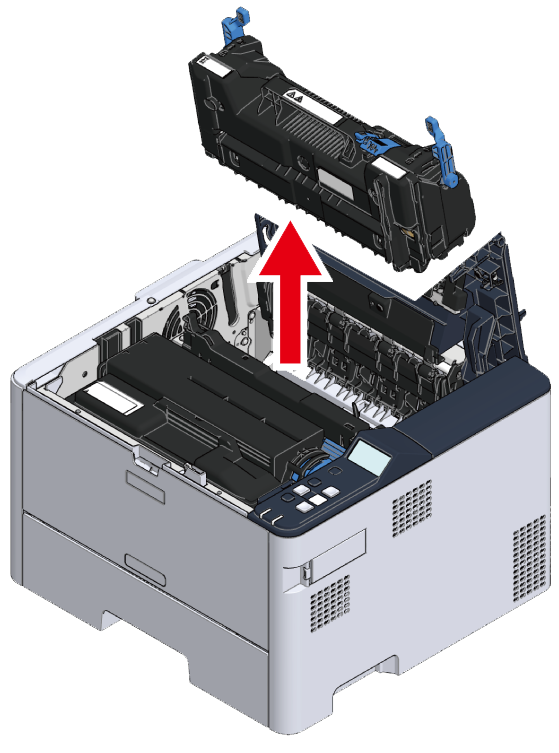

Verwijder de fuser unit uit dit apparaat door deze aan de centrale handgreep vast te houden.

	Er kunnen brandwonden worden veroorzaakt.
Aangezien de fuseereenheid erg warm kan worden, moet u voorzichtig zijn tijdens het gebruik en altijd de hendel gebruiken om deze omhoog te tillen. Als de fusereenheid heet is, moet u wachten tot deze is afgekoeld voordat u een bewerking uitvoert.

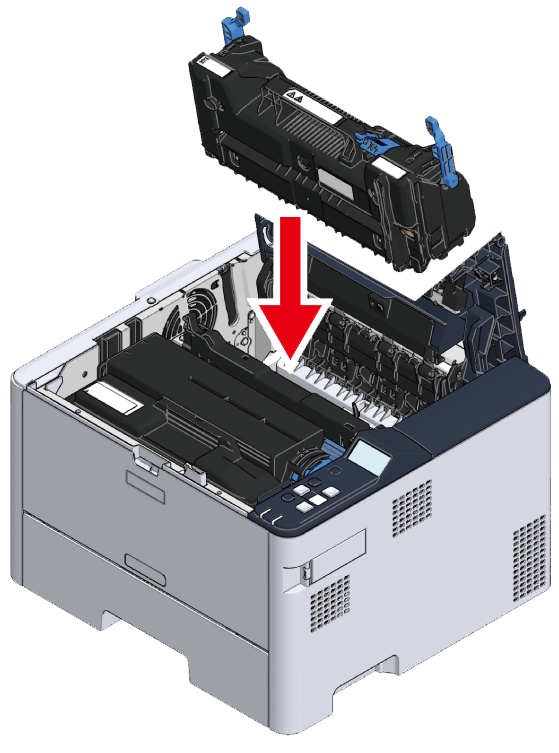

Installeer de nieuwe fuser unit in dit apparaat.
Vergrendel de fuser unit door de blauwe vergrendelingshendel aan beide zijden naar voren te draaien totdat deze de vergrendelingsmarkering bereikt.

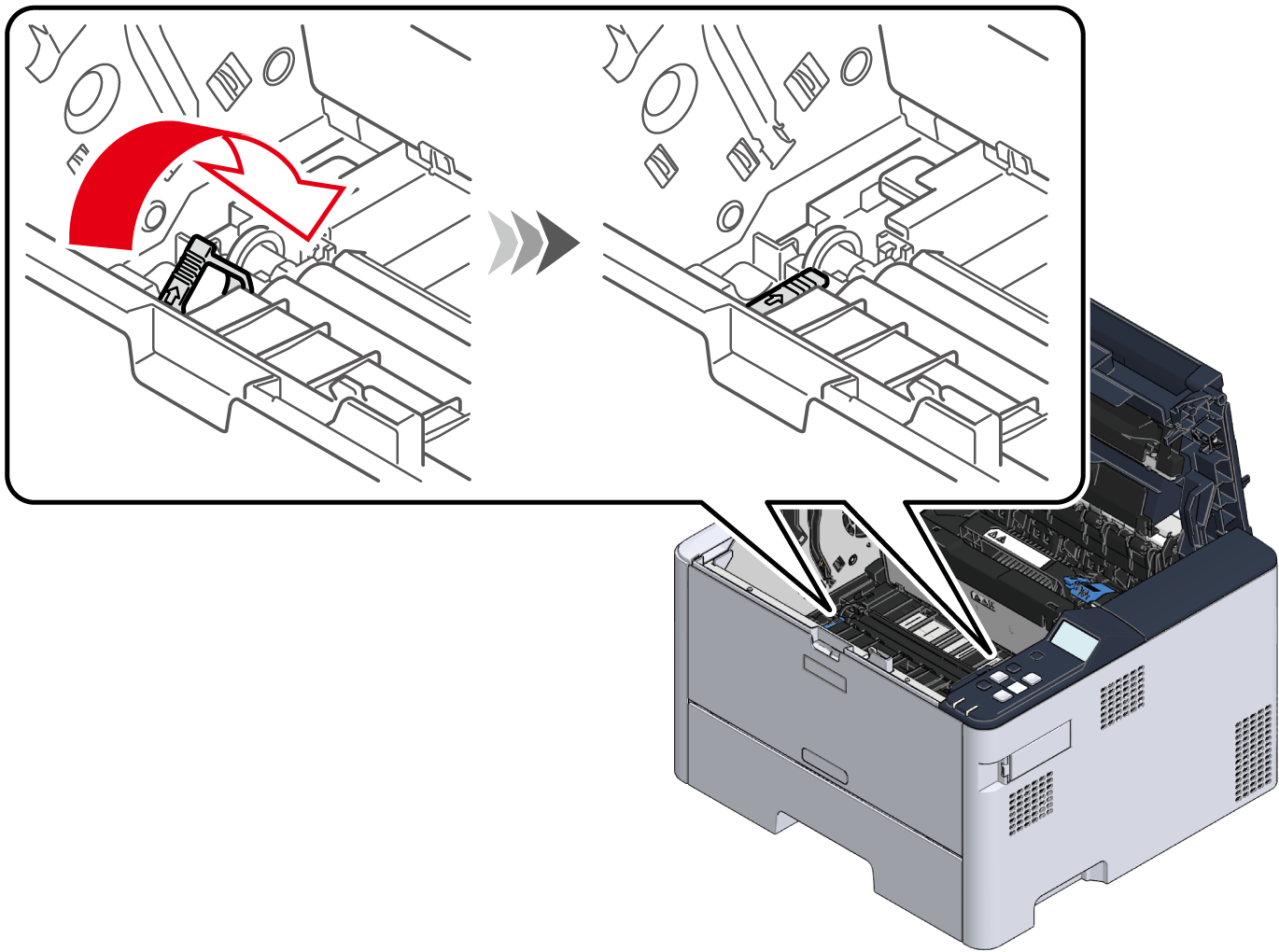

Zorg ervoor dat de blauwe hendel aan de rechterkant van de tonercartridge is uitgelijnd met het vergrendelingssymbool.
- Raak de blauwe hendel niet aan. Als de hendel wordt verplaatst, kan de tonercartridge losraken wanneer de afbeeldingsdrum wordt verwijderd, waardoor de toner kan verspreiden.
Verwijder de image drum. Verwijder de afbeeldings samen met de tonercartridge die eraan vastzit.

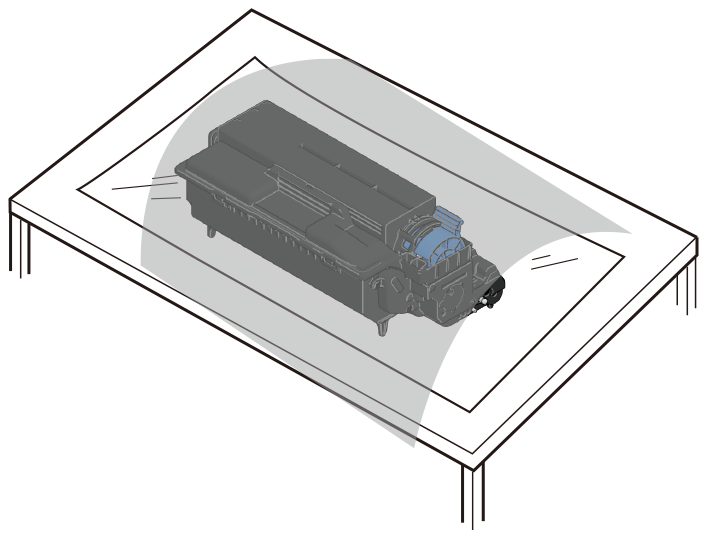

Plaats de verwijderde afbeeldingsdrum en tonercartridge op een vlakke ondergrond en dek deze af met een stuk papier of iets dergelijks om direct licht te voorkomen.
- Ga voorzichtig te werk, aangezien (de groene buis van) de beeldtrommel zeer kwetsbaar is.
- Stel de afbeeldingsdrum niet bloot aan direct zonlicht of fel licht (ongeveer 1500 lux of meer). Houd de drum niet langer dan 5 minuten onbedekt onder kamerverlichting.
- Raak de tandwielen aan de onderkant van de afbeeldingsdrum niet aan.
Ontgrendel de overbrengingseenheid door de blauwe hendels aan beide zijden naar voren te draaien.

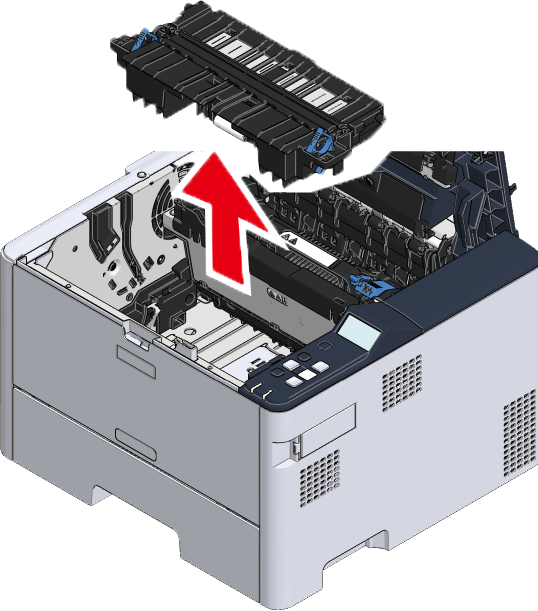

Verwijder de overbrengingseenheid.

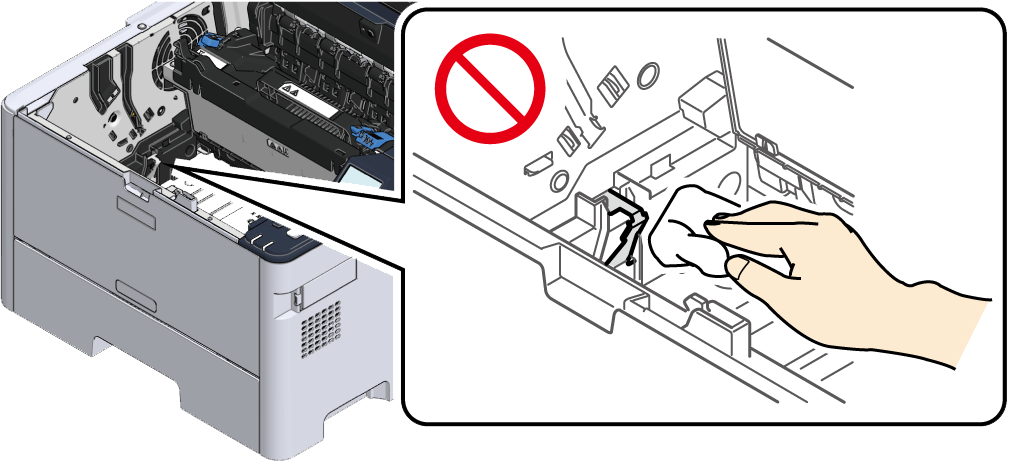

- Veeg geen vet weg dat op het metalen onderdeel in de hoofdeenheid is aangebracht.

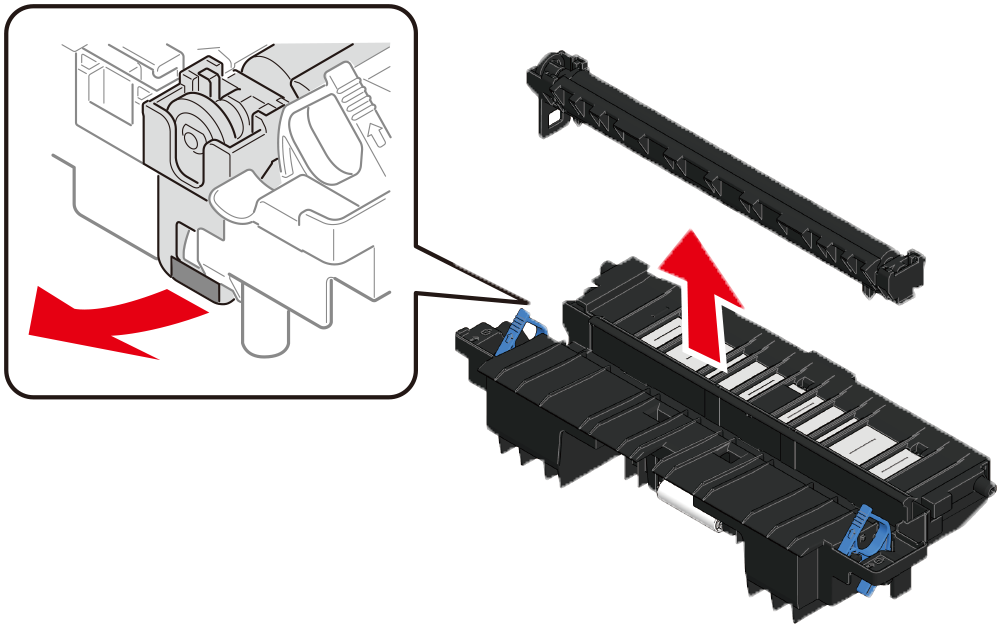

Verwijder de transferrol door het blauwe label aan de linkeronderkant van de overdrachtseenheid naar buiten te drukken.
- Zorg ervoor dat u het sponsgedeelte in het midden niet aanraakt.
Haal de nieuwe overdrachtsroll uit de verpakking.

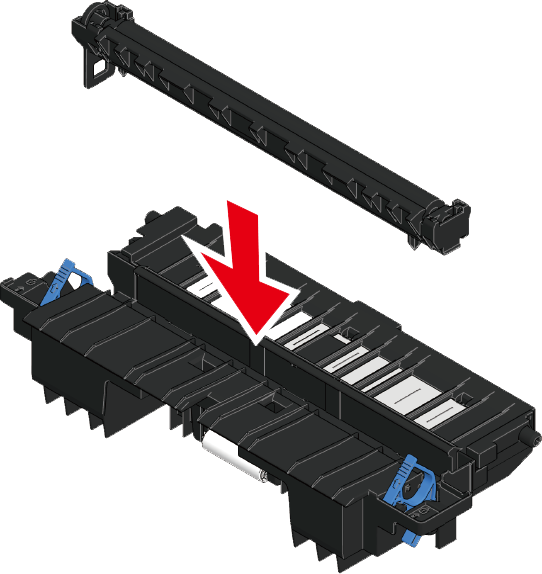

Installeer de overdrachtsrol op de overdrachtseenheid met de blauwe handgreep van de overdrachtseenheid aan de voorkant en het blauwe label van de overdrachtsrol aan de linkerkant.
- Zorg ervoor dat u het sponsgedeelte in het midden niet aanraakt.

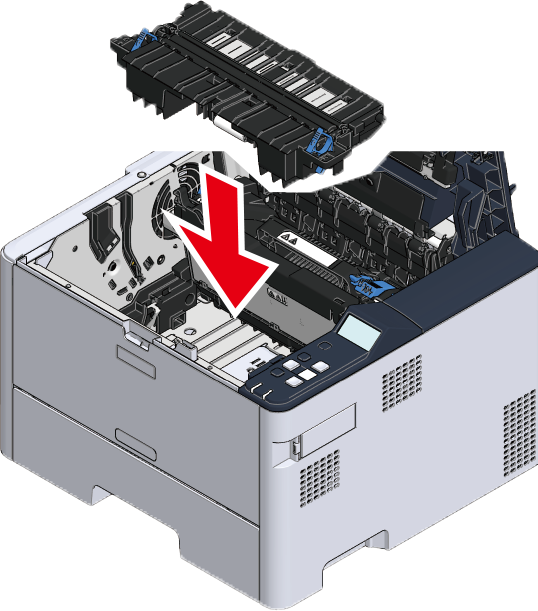

Installeer de overdrachtseenheid unit in dit apparaat.
Vergrendel de overbrengingseenheid door de blauwe hendels links en rechts naar achteren te kantelen.
Installeer de afbeeldingsdrum samen met de tonercartridge in dit apparaat.
Sluit de bovenklep vanaf de achterzijde.
Sluit de bovenklep (voorkant).
