Dit apparaat vervoeren

Er kunnen brandwonden worden veroorzaakt.

Raak de fuseereenheid niet aan omdat deze heet kan zijn.

Om de uitbreidingslade-eenheid te installeren is een platte schroevendraaier noodzakelijk.

Voor het installeren van de speciale zwenkwielstandaard zijn een kruiskopschroevendraaier en een platte schroevendraaier vereist.

  • Gebruik de verpakking en het beschermingsmateriaal dat bij het product is geleverd.


  1. Druk op de aan/uit-knop om dit apparaat uit te schakelen.
  2. Verwijder alle kabels.
    • Netsnoer
    • LAN-kabel/USB-kabel
  3. Verwijder het papier uit de papiercassette.

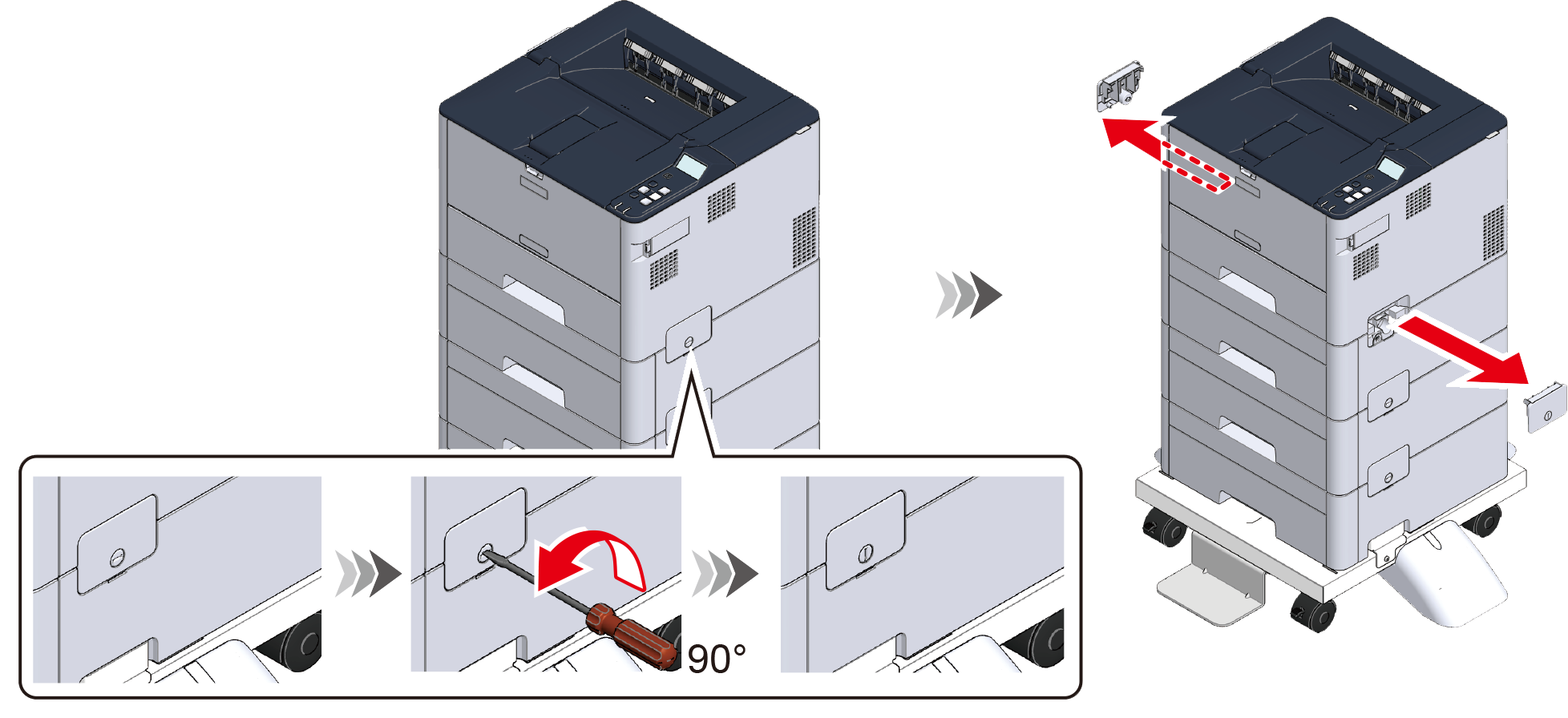

  4. Als de optionele uitbreidingslade is geïnstalleerd, gebruikt u een platte schroevendraaier om de onderdelen (x 2) te verwijderen die dit apparaat en de uitbreidingslade met elkaar verbinden.

    • Verwijder de onderdelen die de uitbreidingsladen met elkaar verbinden niet.
    • Verlies de verwijderde verbindingsonderdelen niet.

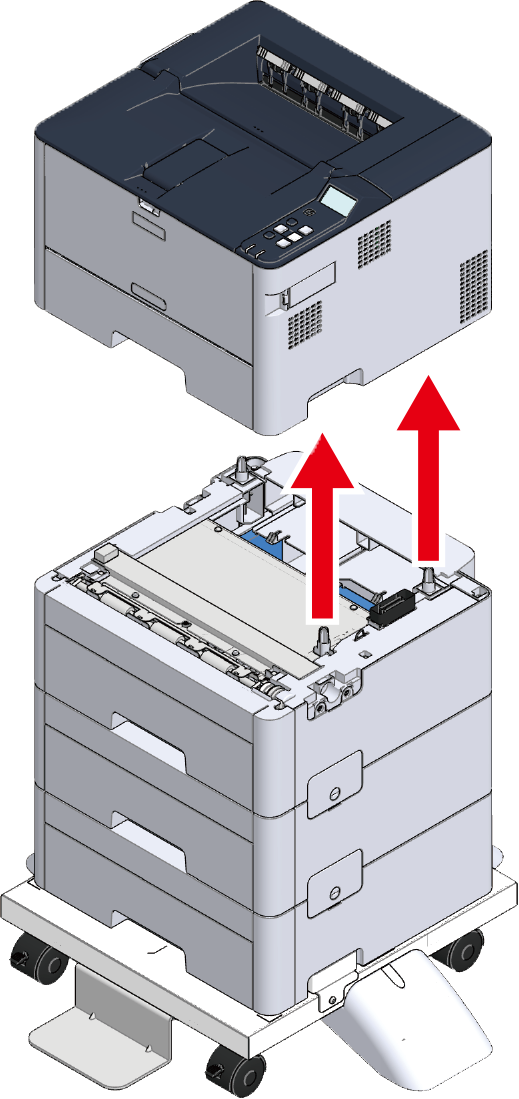

  5. Til het apparaat op en verwijder het van van de uitbreidingslade-eenheid.

    • Verpak dit apparaat en de uitbreidingslade apart en verzend ze afzonderlijk.

  6. Bevestig het beschermingsmateriaal aan dit apparaat en plaats het geheel in de verpakkingsdoos.

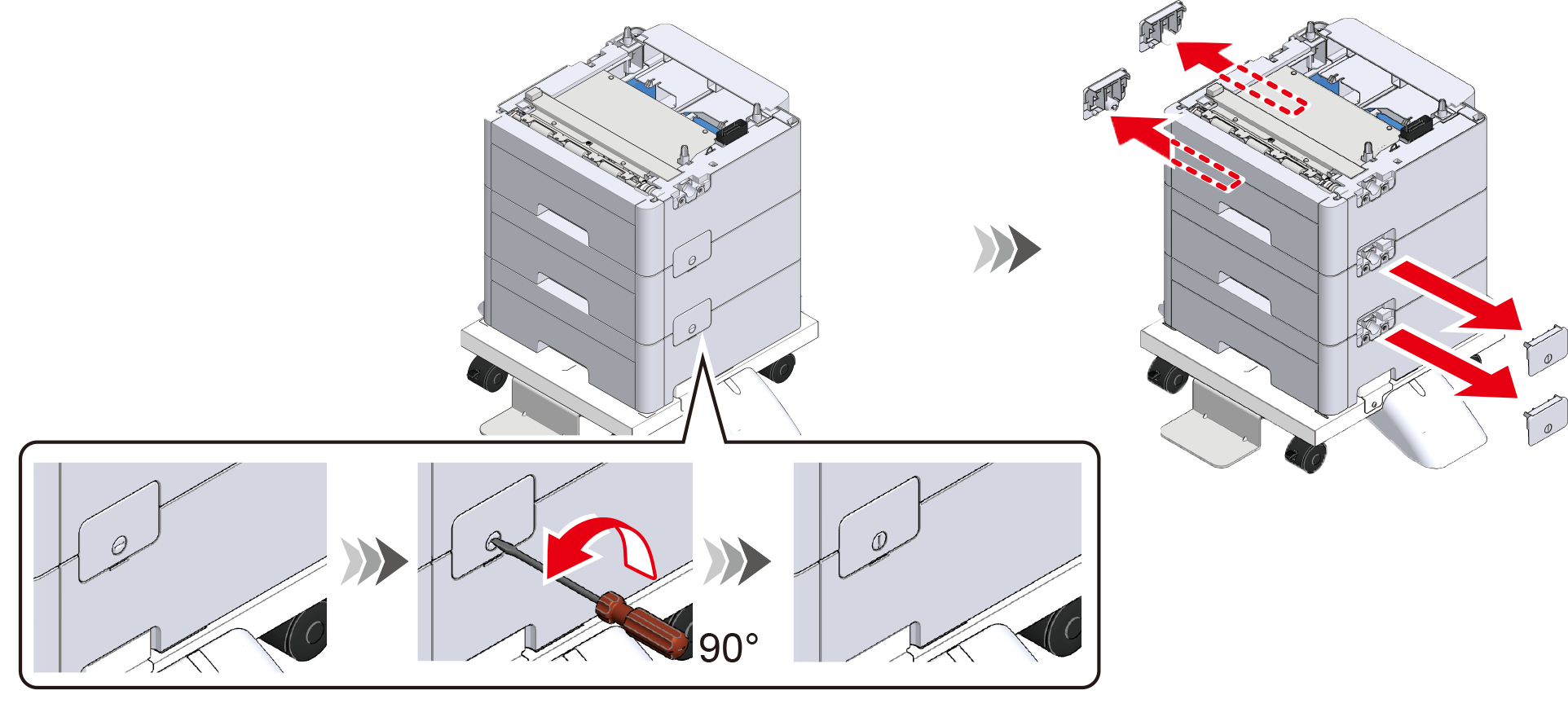

  7. Als u meerdere uitbreidingsladen heeft, verwijder dan met een platte schroevendraaier alle verbindingsstukken en verpak deze samen met de onderdelen waaraan ze bevestigd waren.

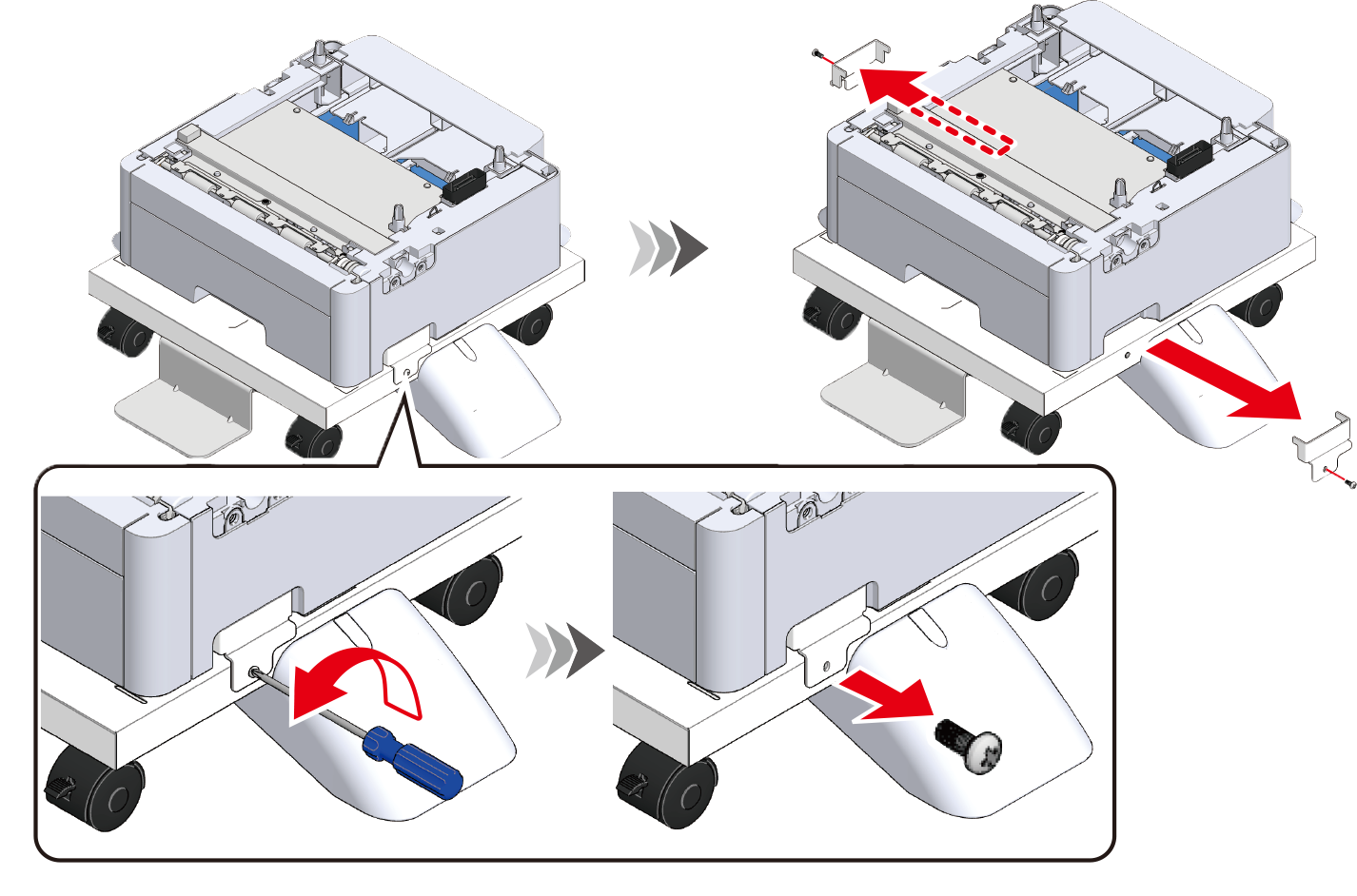

  8. Als de zwenkwielbasis is geïnstalleerd, gebruik dan een kruiskopschroevendraaier om de metalen bevestigingen (x 2) te verwijderen die de zwenkwielbasis en de uitbreidingslade-eenheid bevestigen.

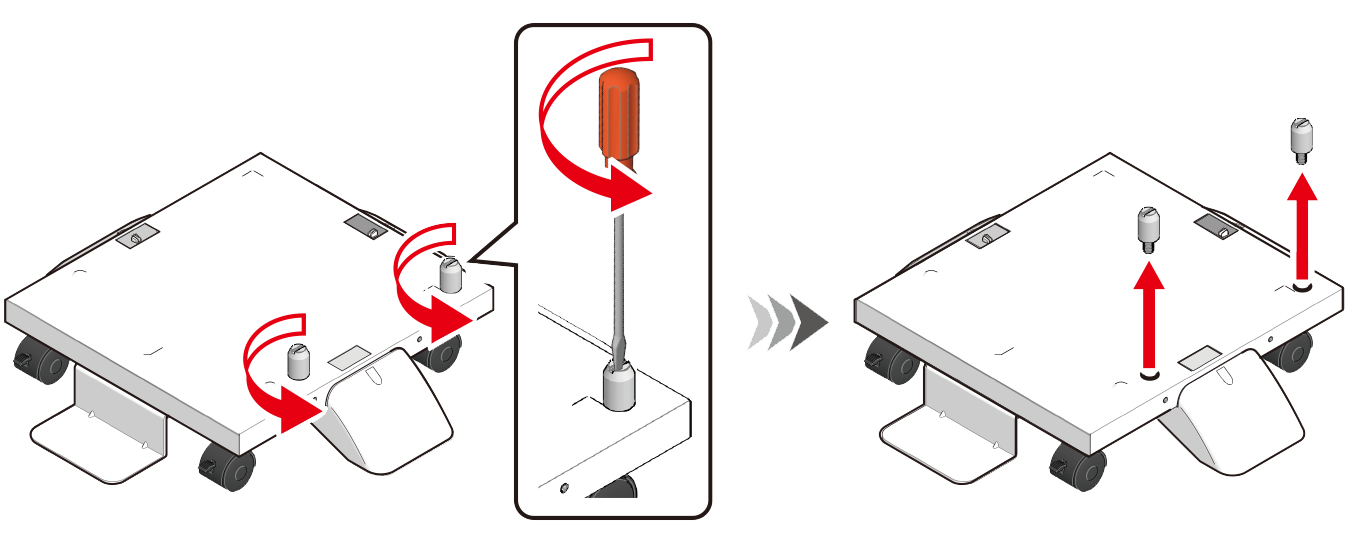

  9. Gebruik een platte schroevendraaier om de bevestigingspinnen (x 2) in de richting van de pijl te bewegen zodat ze loskomen van de zwenkwielbasis.

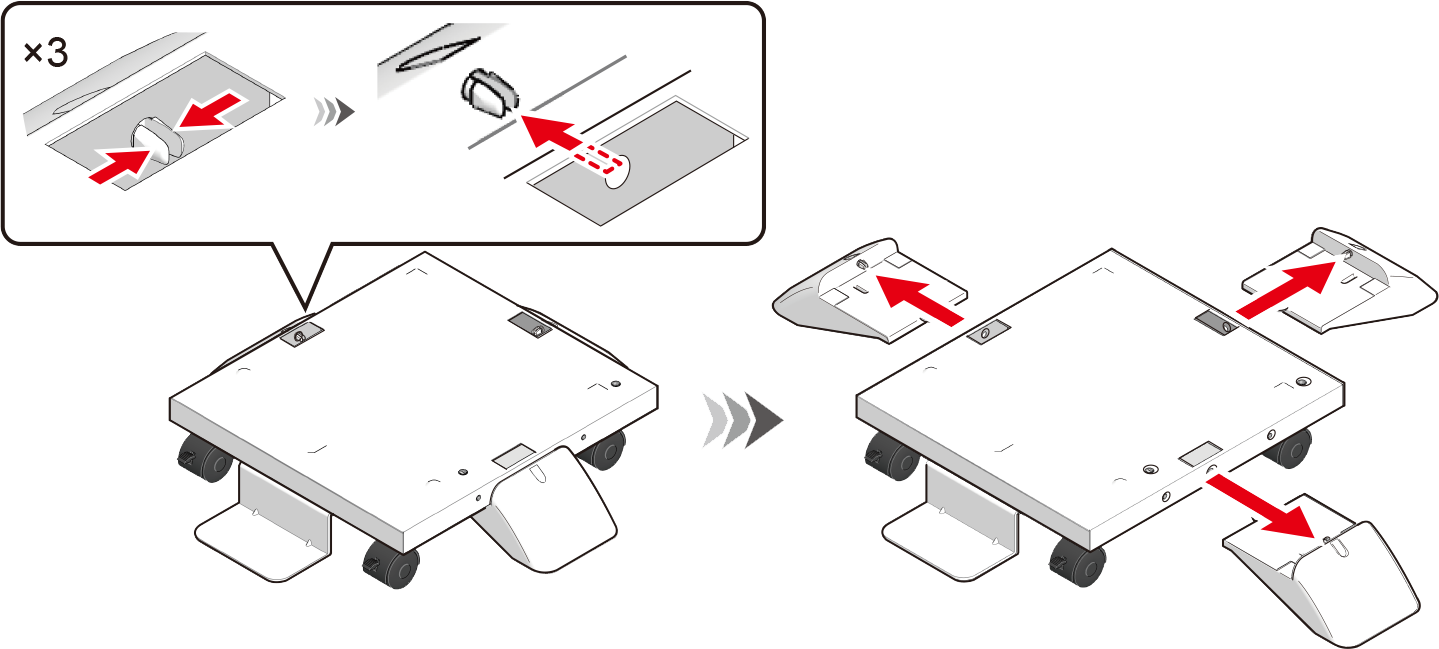

  10. Duw het uitsteeksel van antikantelvoet b door het gat in de zwenkwielbasis en duw het naar buiten om antikantelvoet b te verwijderen. Ga op dezelfde manier te werk om de resterende antikantelvoet b te verwijderen.

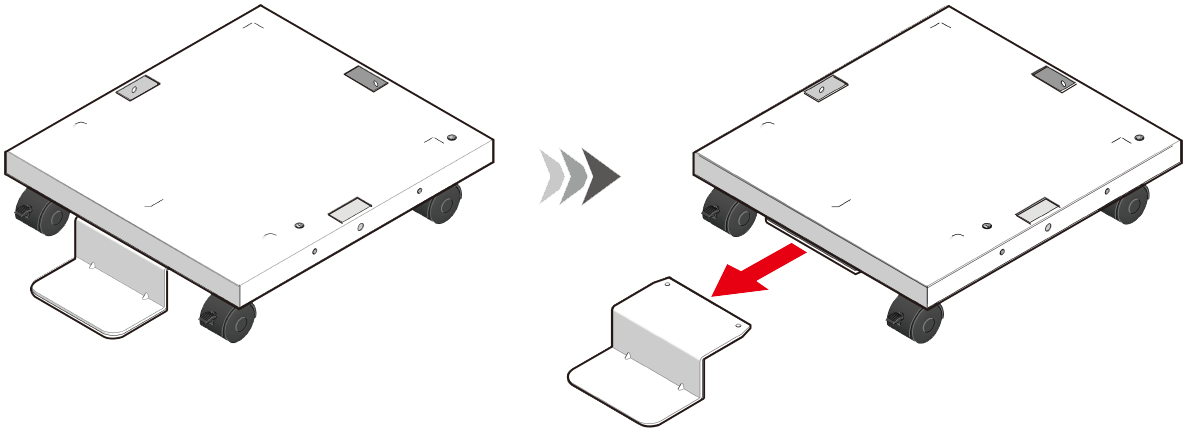

  11. Verwijder antikantelvoet a van de zwenkwielbasis.

  12. Plaats de zwenkwielbasis in de verpakkingsdoos. Plaats de metalen bevestigingen (x 2) van de zwenkwielbasis, de bevestigingspinnen (x 2), antikantelvoet b (x 3) en antikantelvoet a die in stappen 9 tot 11 werden verwijderd eveneens in de verpakkingsdoos.

    • Verlies de verwijderde verbindingsonderdelen niet.
