De afbeeldingsdrum vervangen

In dit gedeelte wordt uitgelegd hoe u alleen de afbeeldingsdrum vervangt door een nieuwe en de bestaande tonercartridge blijft gebruiken.

Als u zowel de afbeeldingsdrum als de tonercartridge wilt vervangen door nieuwe exemplaren, raadpleeg dan "De afbeeldingsdrum en de tonercartridge vervangen".

  • Als u de bestaande tonercartridge op een nieuwe afbeeldingsdrum bevestigt, wordt de resterende hoeveelheid toner mogelijk niet correct weergegeven. Bovendien "Toner low. (Toner Low.)" of "Toner Empty. Waste Toner Full. (Toner Empty. Waste toner box is vol.)" is vol te zien zijn.

  • Gebruik voor optimale prestaties originele OKI-verbruiksartikelen.

  • Defecten die veroorzaakt worden door het gebruik van niet-originele verbruiksmaterialen kunnen de garantie of het onderhoudscontract teniet doen. (Het gebruik van niet-originele verbruiksmaterialen hoeft niet noodzakelijkerwijs tot storingen te leiden, maar neem zulk gebruik wel in acht.)


  1. Leg een nieuwe image drum klaar.

  2. Open de bovenklep (voorkant).

    • Plaats geen voorwerpen op het geopende deksel.

  3. Druk op het blauwe gedeelte aan de linkerkant van het apparaat om de bovenklep (in zijn geheel) te openen.

  4. Zorg ervoor dat de blauwe hendel aan de rechterkant van de tonercartridge is uitgelijnd met het vergrendelingssymbool.

    • Raak de blauwe hendel niet aan. Als de hendel wordt verplaatst, kan de tonercartridge losraken wanneer de afbeeldingsdrum wordt verwijderd, waardoor de toner kan verspreiden.

  5. Verwijder de image drum. Verwijder de afbeeldings samen met de tonercartridge die eraan vastzit.

  6. Plaats de afbeeldingsdrum en de tonercartridge op een vlakke ondergrond bedekt met krantenpapier of iets dergelijks.

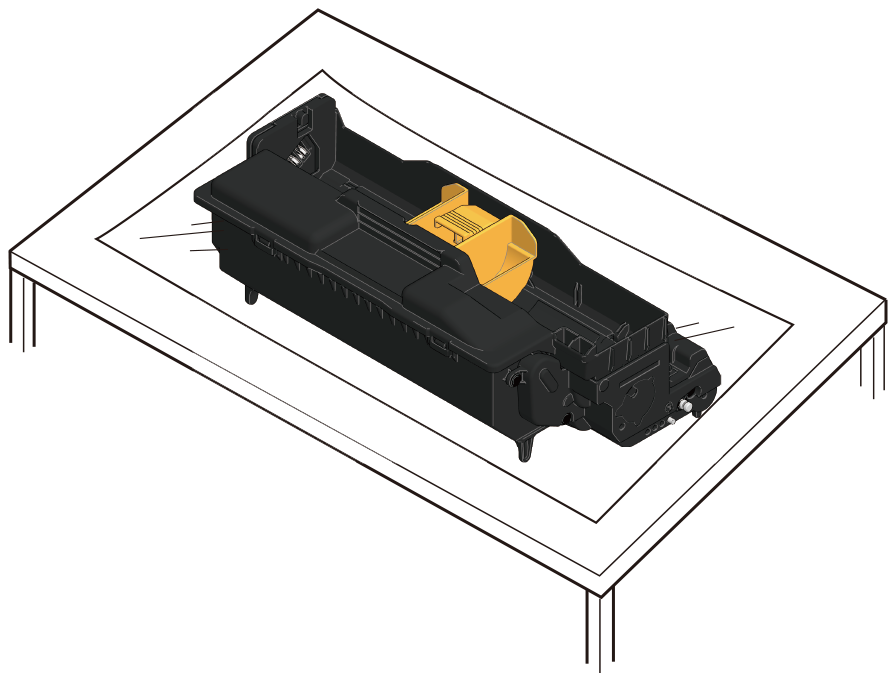

  7. Haal de nieuwe afbeeldingsdrum uit de verpakkingszak en plaats deze op een vlakke ondergrond bedekt met krantenpapier of iets dergelijks.

    • Ga voorzichtig te werk, aangezien (de groene buis van) de beeldtrommel zeer kwetsbaar is.

    • Stel de afbeeldingsdrum niet bloot aan direct zonlicht of fel licht (ongeveer 1500 lux of meer). Houd de drum niet langer dan 5 minuten onbedekt onder kamerverlichting.

    • Raak de tandwielen aan de onderkant van de afbeeldingsdrum niet aan.

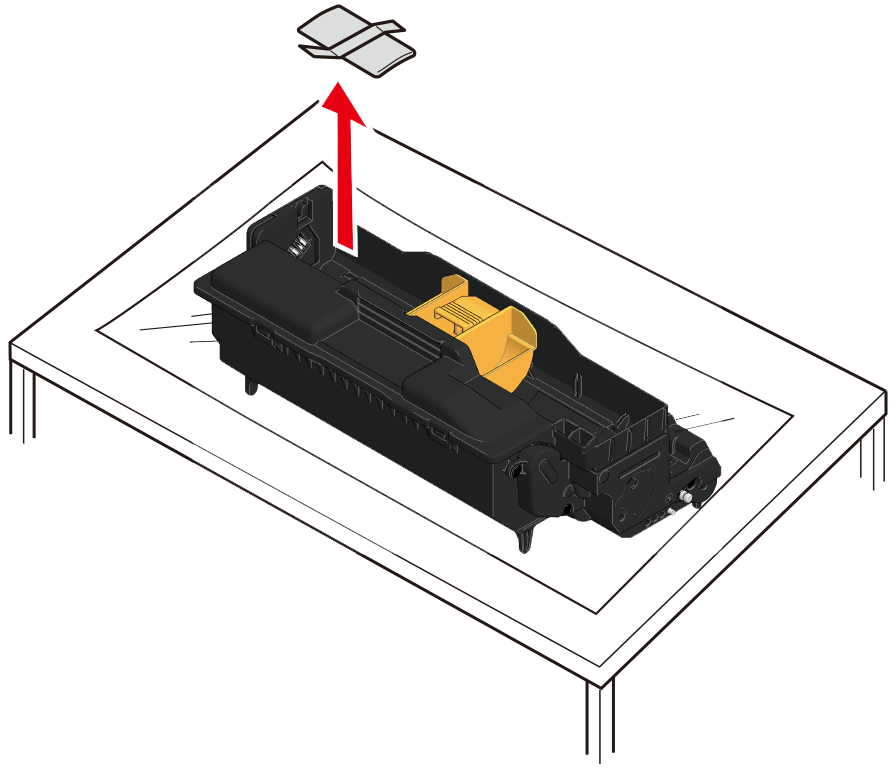

  8. Verwijder het droogmiddel.

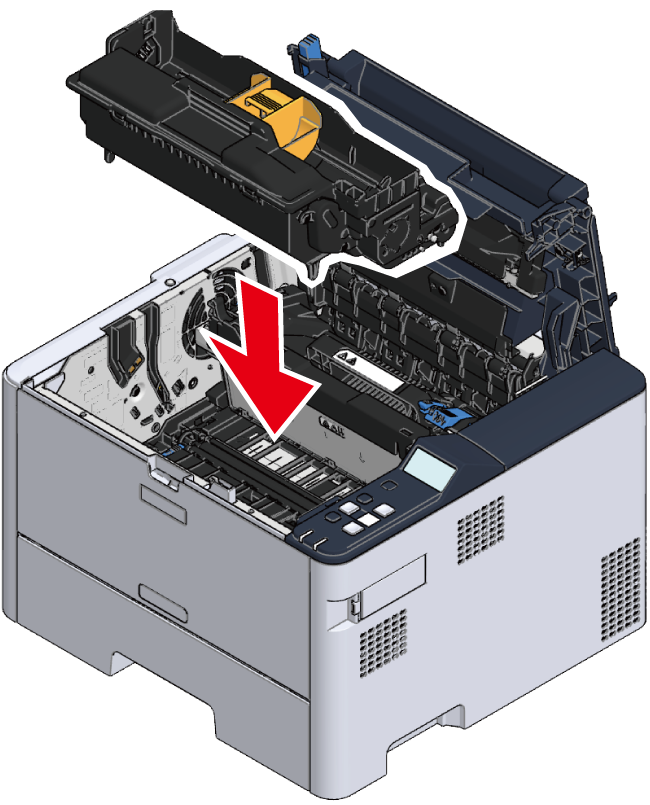

  9. Plaats de nieuwe afbeeldingsdrum in het hoofdapparaat.

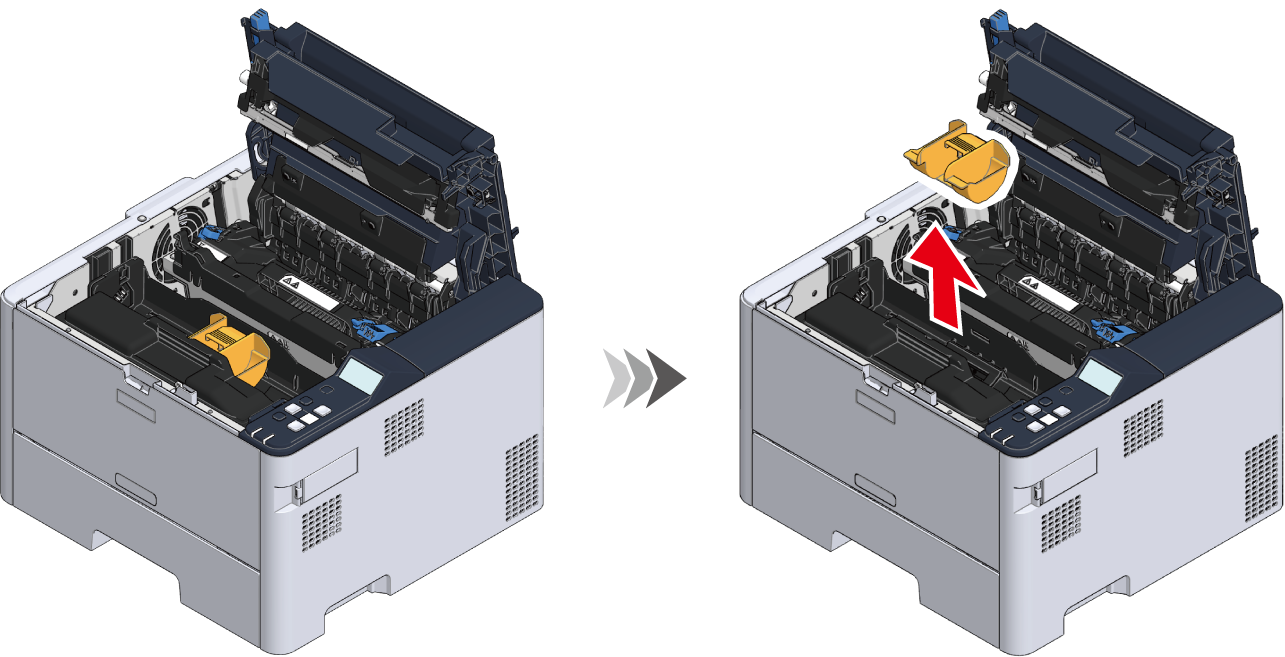

  10. Verwijder de tonerafdekking die op de nieuwe afbeeldingsdrum is bevestigd.

    • Houd de tonerafdekking met beide handen vast en zorg ervoor dat deze niet tegen omringende voorwerpen stoot. De toner op de tonerafdekking kan verspreiden en vlekken op uw kleding veroorzaken.

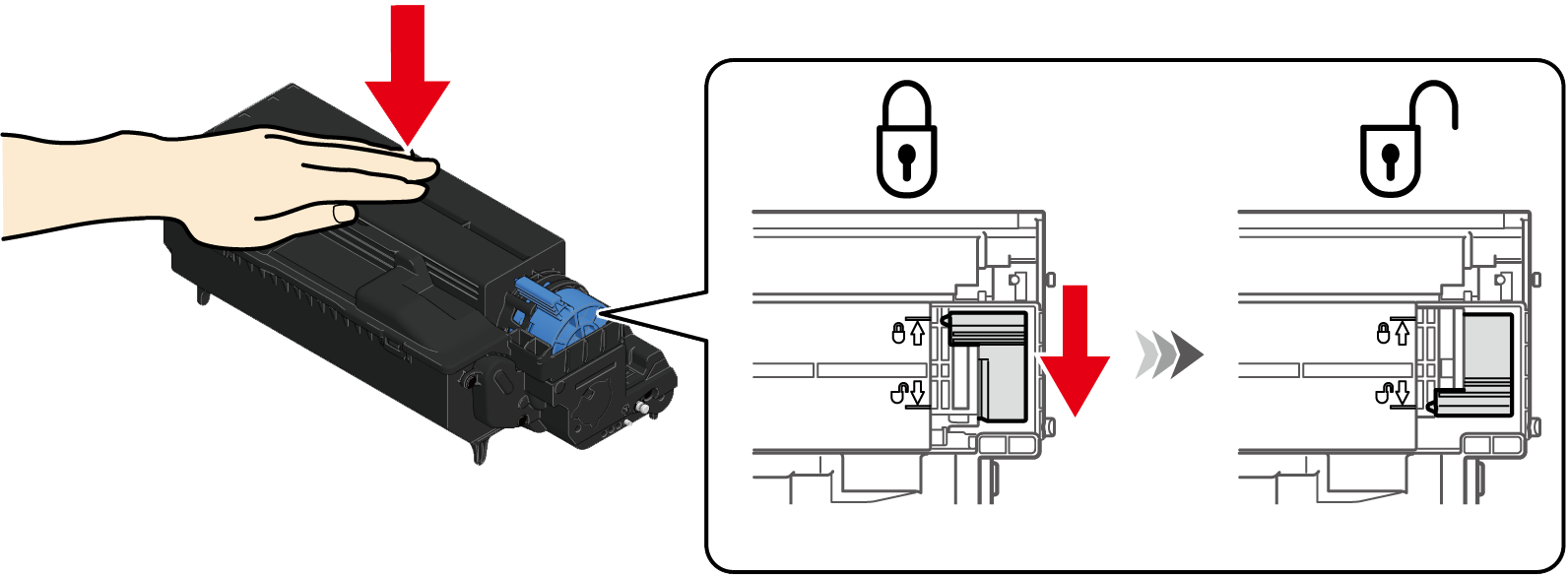

  11. Druk de gebruikte afbeeldingsdrum en tonercartridge die u in stap 5-6 hebt verwijderd, vanaf de bovenkant naar beneden en draai vervolgens de blauwe hendel aan de rechterkant van de tonercartridge in de richting van het ontgrendelingssymbool totdat deze vast komt te zitten.

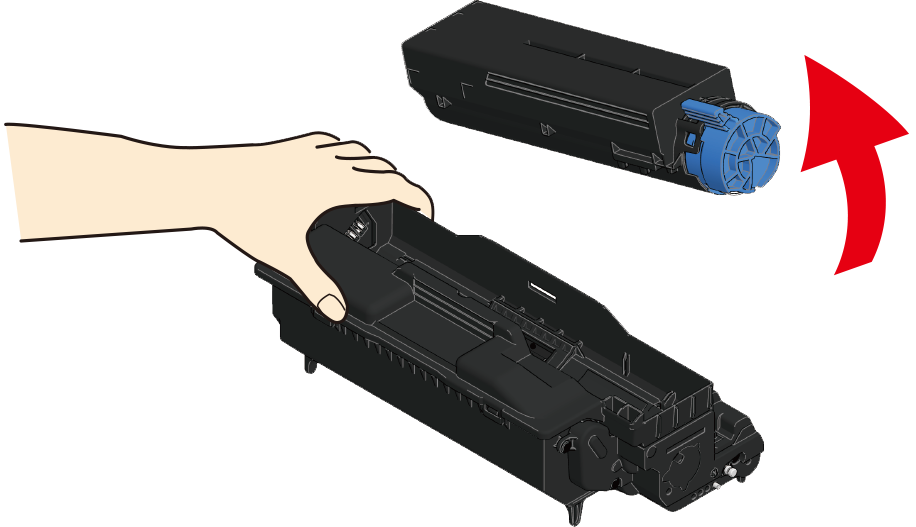

  12. Houd de afbeeldingsdrum naar beneden gedrukt en verwijder de tonercartridge door deze aan de rechterkant op te tillen.

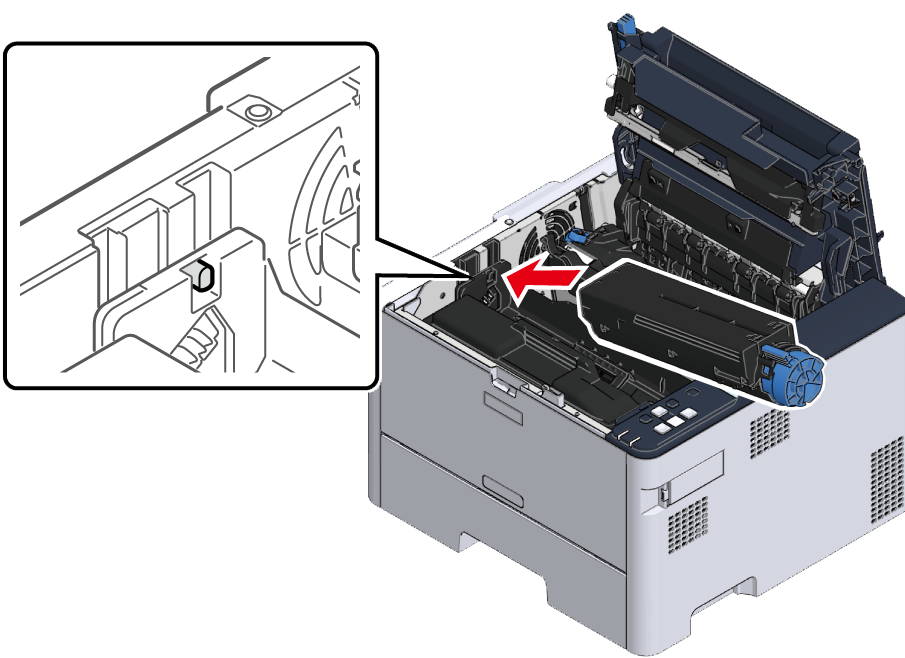

  13. Kantelt u de linkerkant van de tonercartridge naar beneden, plaats de tonercartridge zodanig dat deze tegen het uitsteeksel op de nieuwe afbeeldingsdrum wordt gedrukt en laat vervolgens de rechterkant zakken.

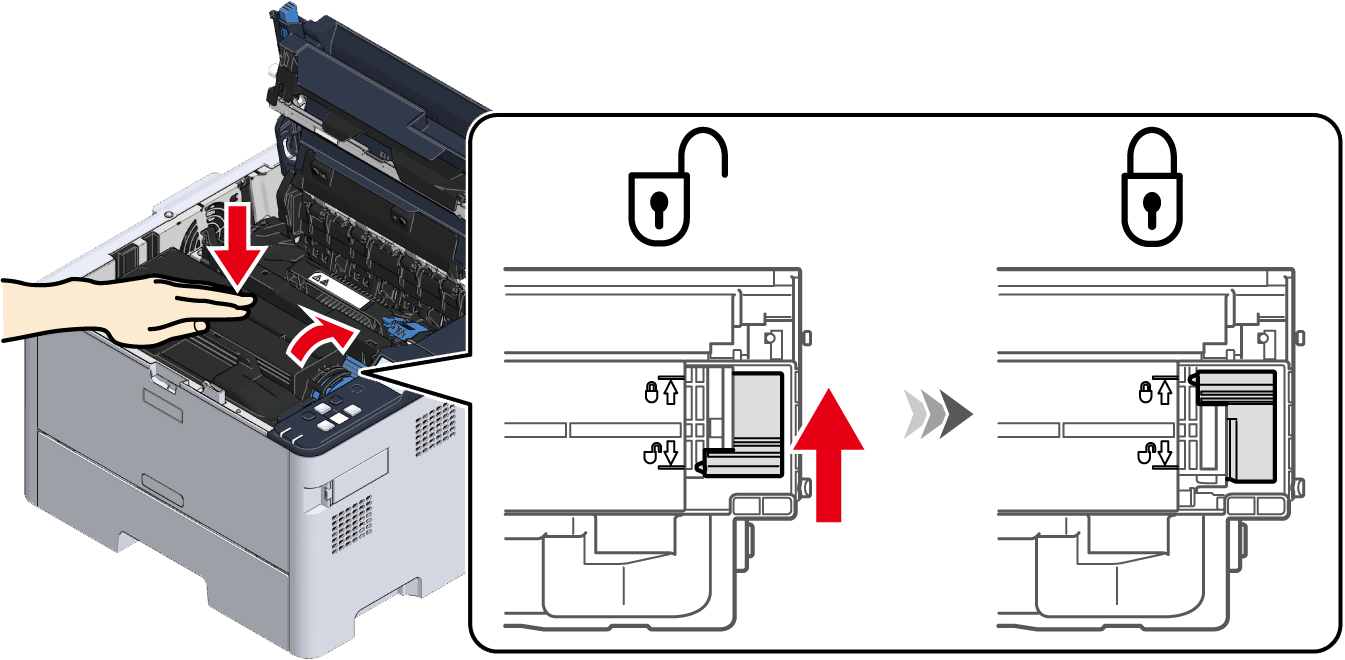

  14. Druk de tonercartridge vanaf de bovenkant in en draai vervolgens de blauwe hendel aan de rechterkant in de richting van het vergrendelingssymbool totdat deze vastklikt.

    • Indien de tonercartridge niet correct is geïnstalleerd, zal de tonercartridgehendel niet draaien.

  15. Sluit de bovenklep vanaf de achterzijde.

  16. Sluit de bovenklep (voorkant).

  • Recycle de gebruikte afbeeldingsdrum.
