De papierinvoerrol vervangen (MP-lade)

Ga voor de vervangingscyclus naar "Papierinvoerrol".

Vervang de papierinvoerroller met schone handen. Als er handolie of handcrème op het rubberen gedeelte terechtkomt, kan de papierinvoerfunctie verslechteren.

Bereid een nieuwe invoerrolset voor (voor MP-lade) en controleer of u alle onderdelen hebt.

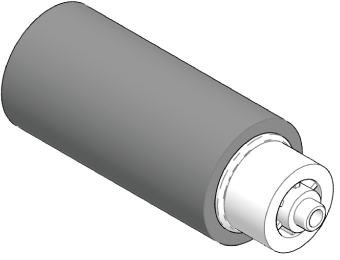

Papierinvoerrol (met tandwielen)

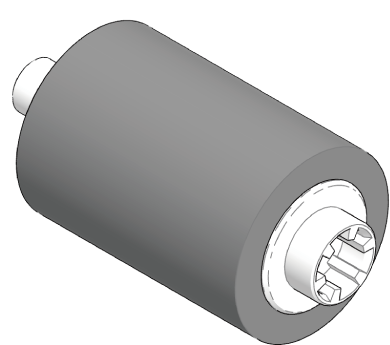

Papierinvoerrol (zonder tandwielen)
Druk op de aan/uit-knop om dit apparaat uit te schakelen.

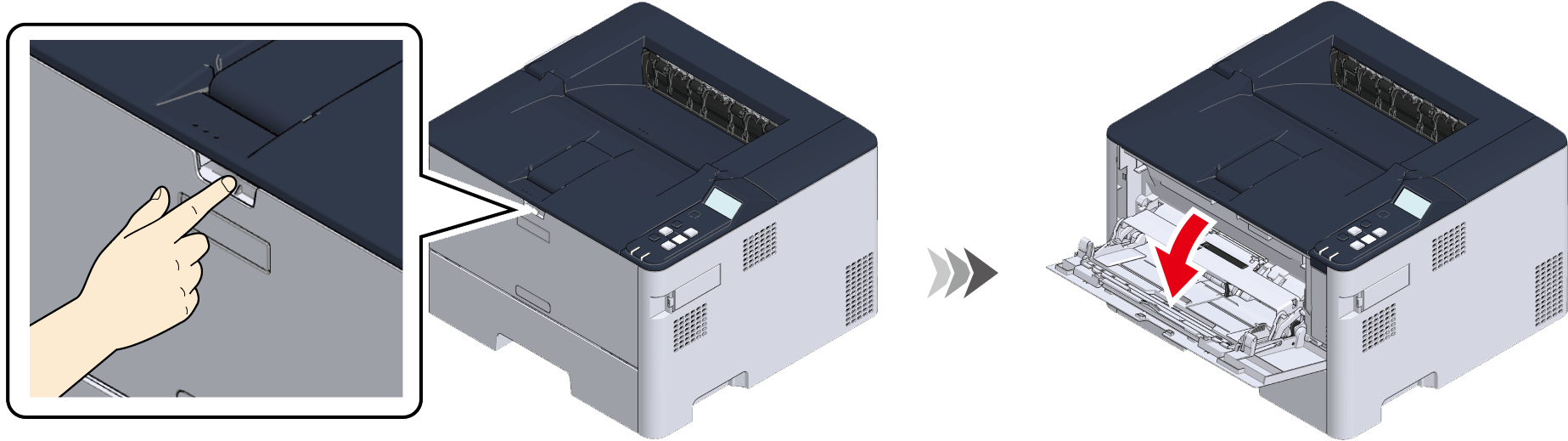

Plaats uw vinger op de uitsparing aan de voorkant en trek de MP-lade naar u toe om deze te openen.

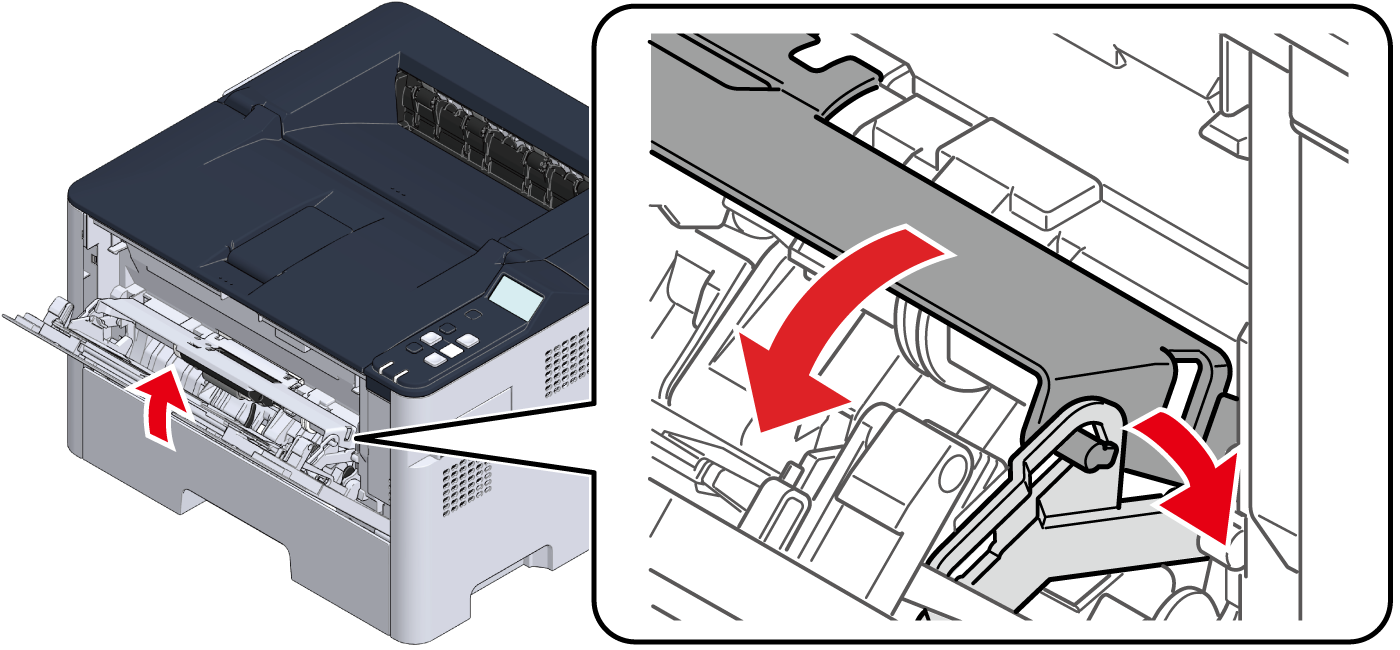

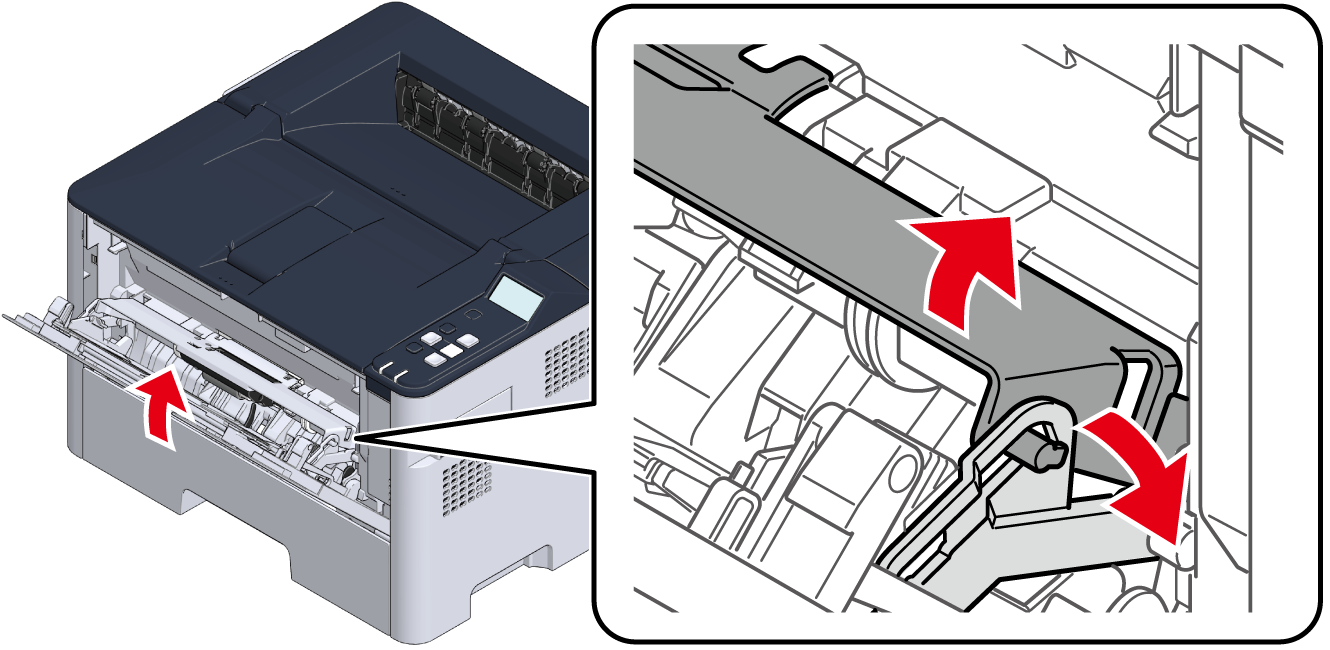

Bij het voorzichtig optillen van de MP-lade, zwaait u de rechterarm naar buiten om de rolgeleider te ontgrendelen.
Volg dezelfde procedure om de arm aan de linkerkant te ontgrendelen.

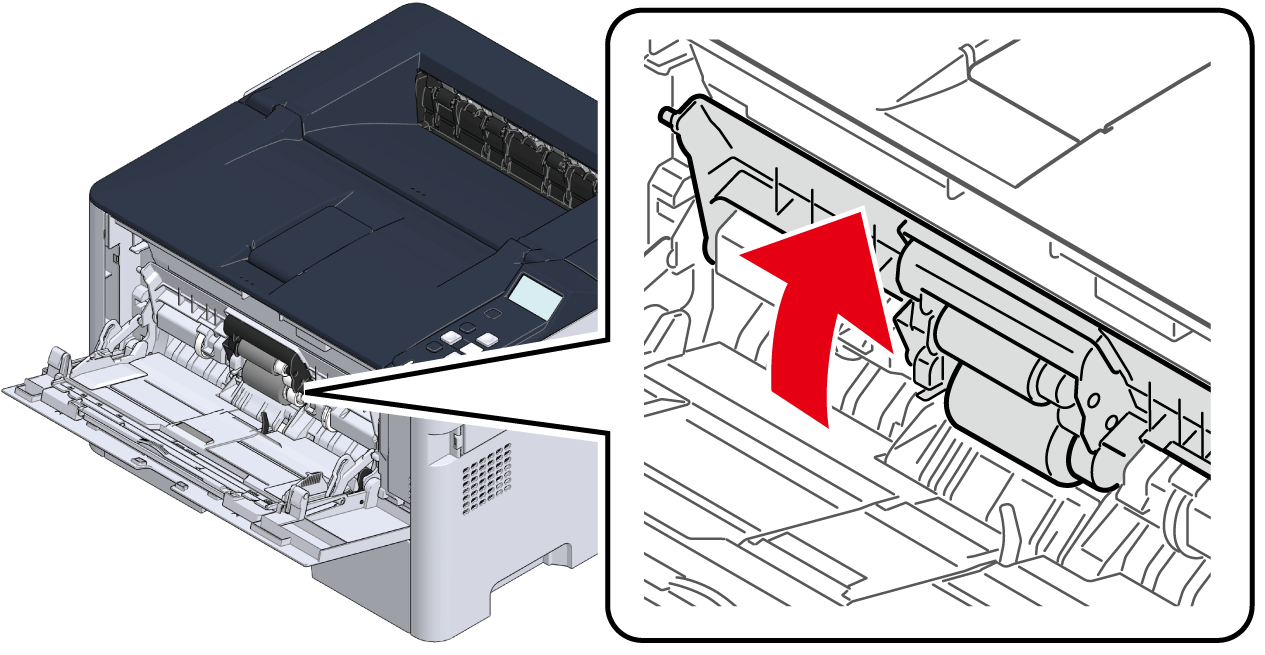

Open de rolgeleider totdat deze aan de hoofdeenheid vastzit.

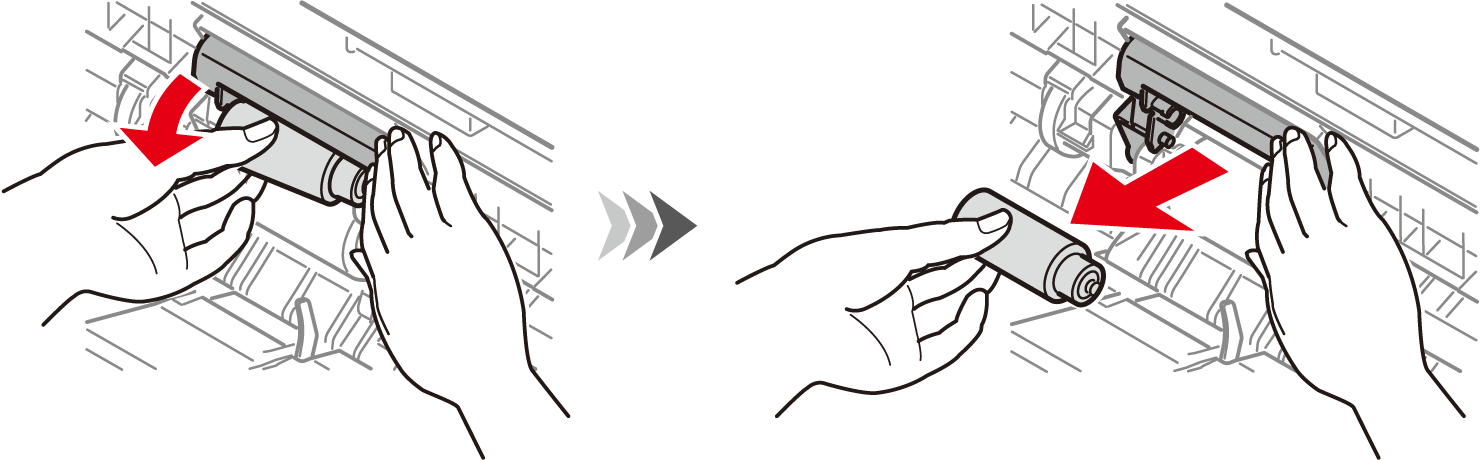

Terwijl u de zwarte afdekking naar beneden houdt, pakt u de linkerkant van de bovenste papierinvoerrol (met tandwielen) vast en trekt u de rol diagonaal naar voren en naar rechts om deze te verwijderen.

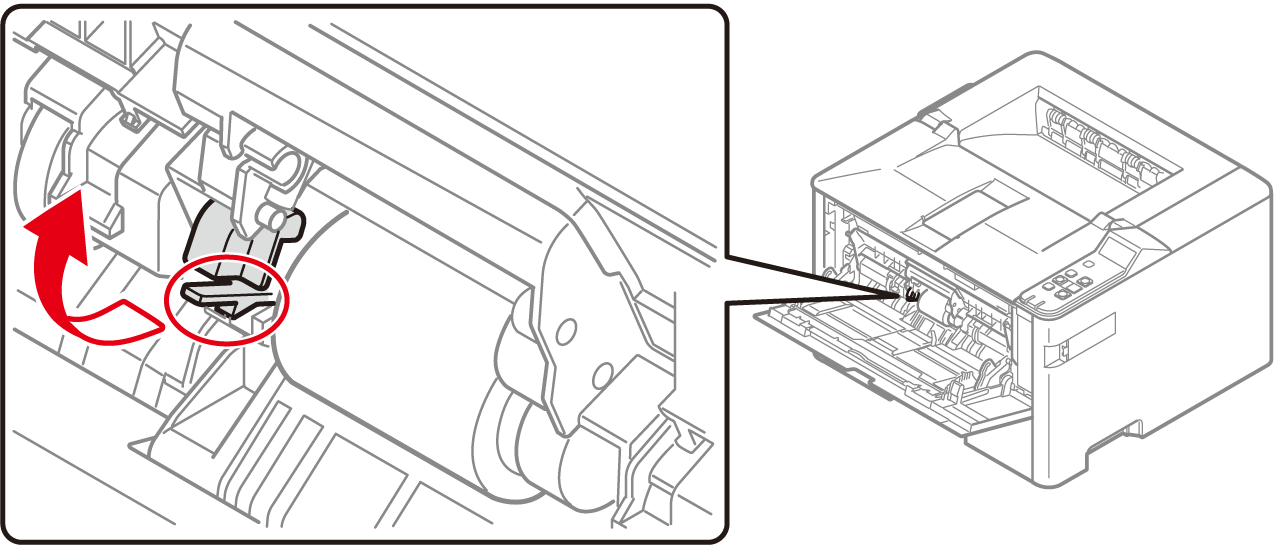

Open de afdekplaat in de richting van de pijl.

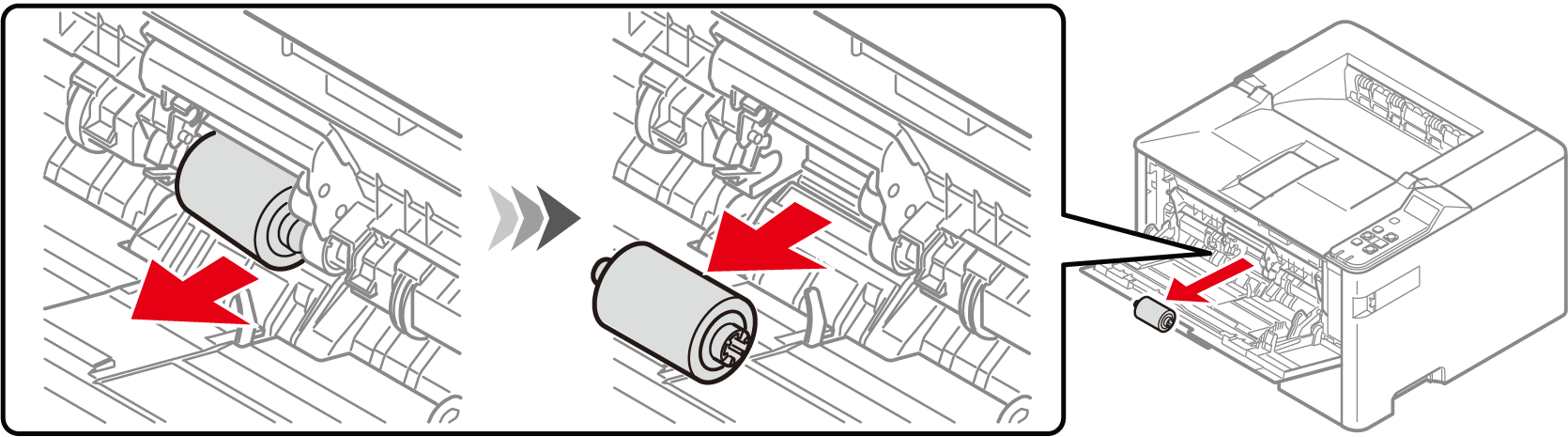

Verwijder de ondere papierinvoerrol (zonder tandwielen).

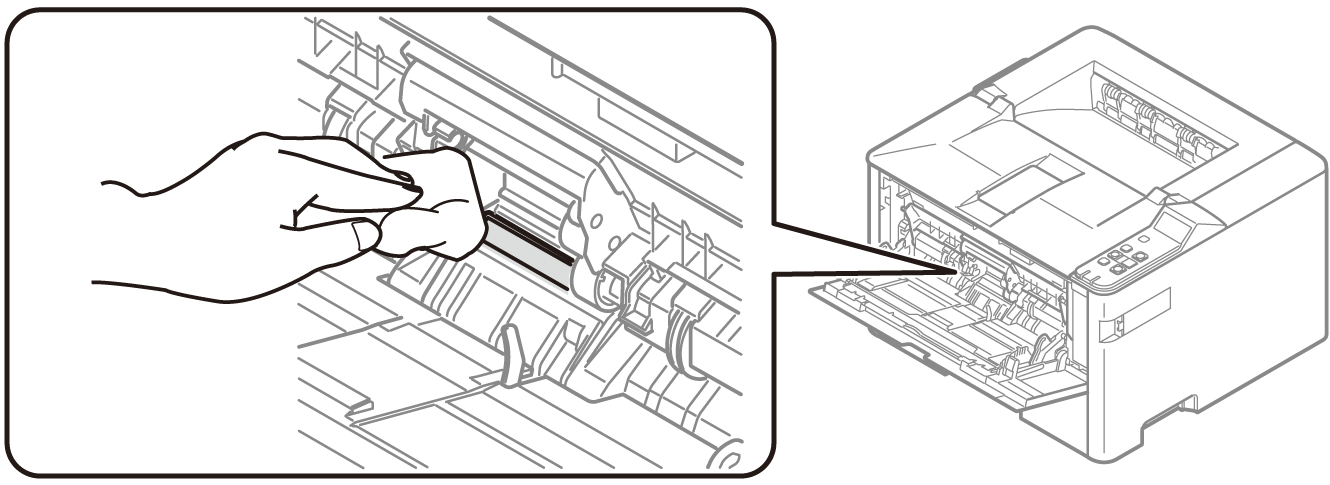

Veeg het scheidingskussen af met een doek die licht is bevochtigd met water.

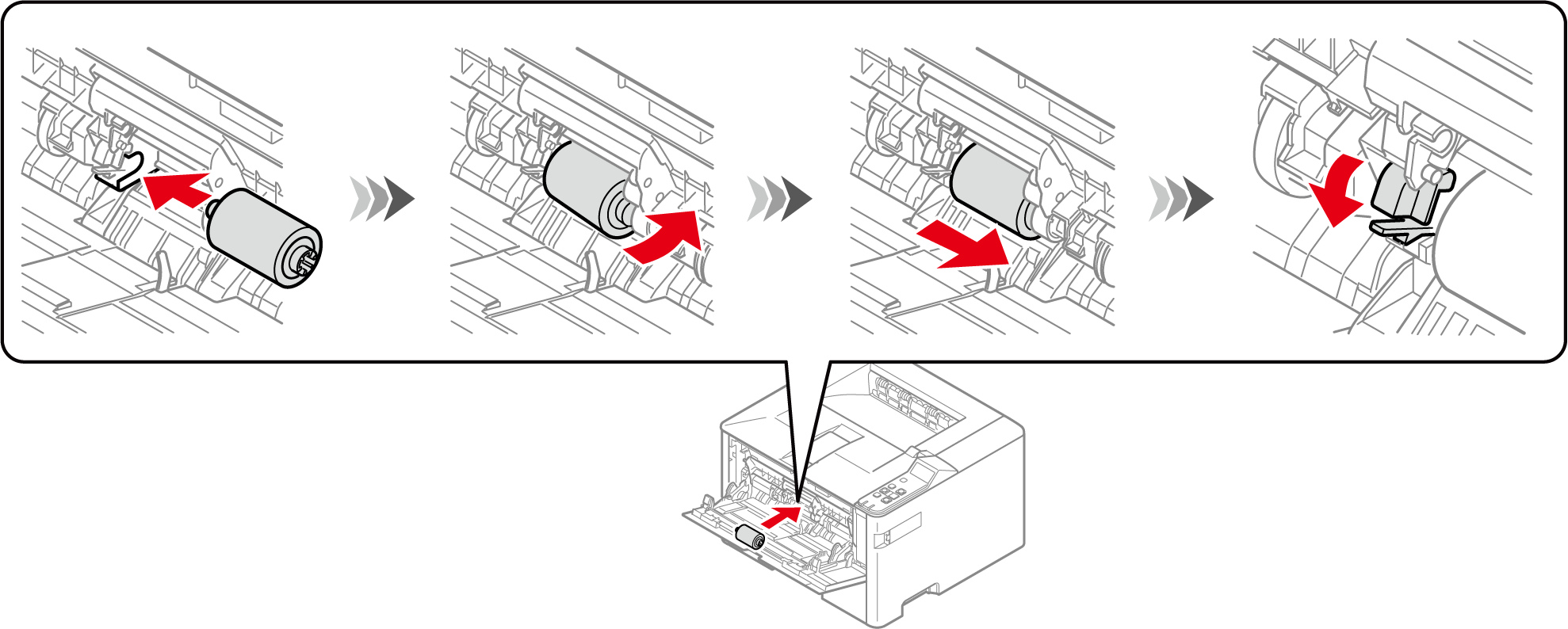

Zet een nieuwe papierinvoerrol klaar (zonder tandwielen). Installeer de dunne as aan de linkerkant en schuif deze naar rechts om de afdekplaat vast te zetten.
- Raak het rubberen gedeelte van de roller niet aan.

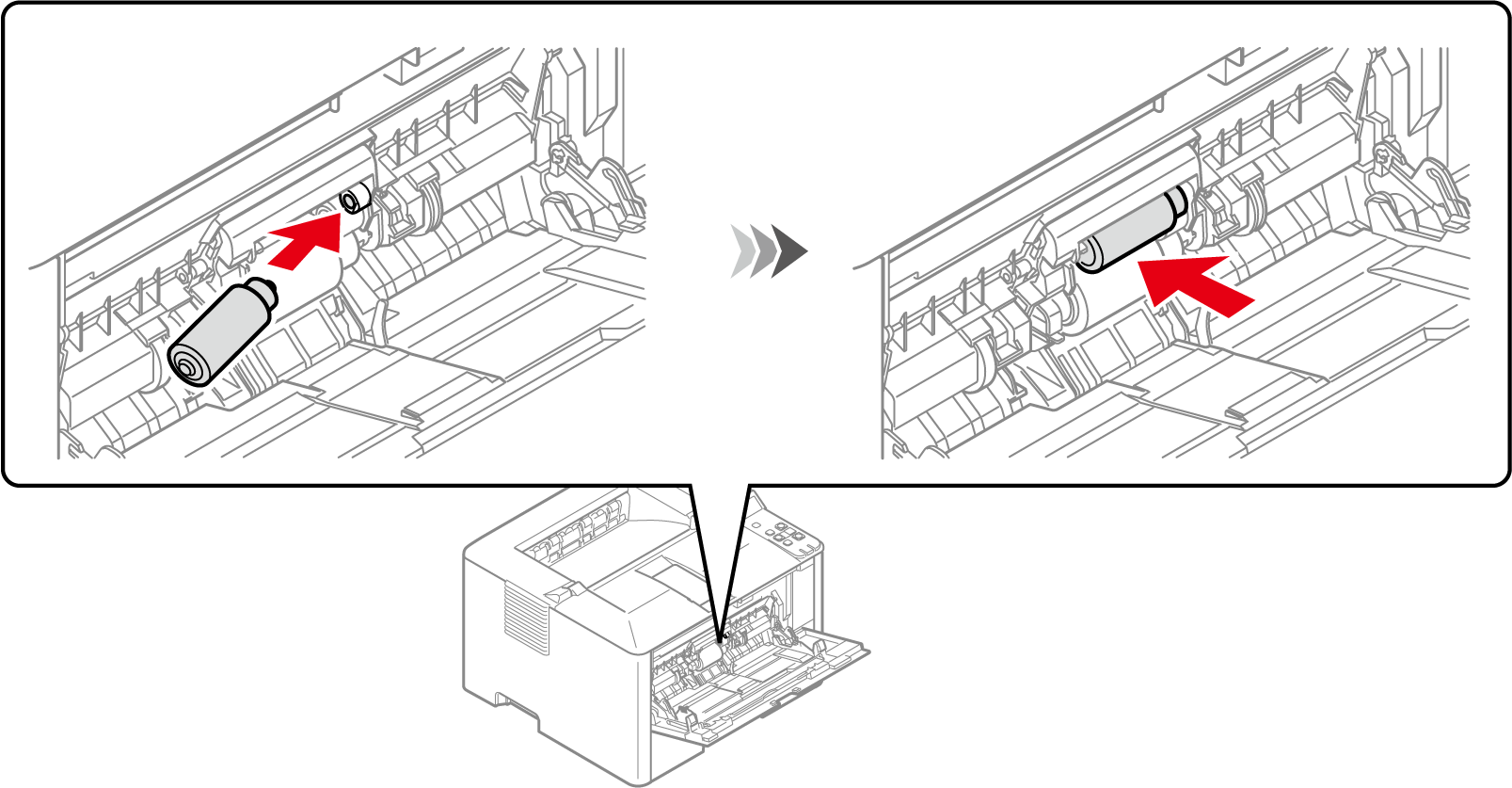

Bereid een nieuwe papierinvoerrol (met tandwielen) voor. Plaats de papierinvoerrol (met tandwielen) met de tandwielen aan de rechterkant in de bovenste opening en druk deze naar binnen totdat u een klik hoort.
Bij het voorzichtig optillen van de MP-lade, zwaait u de rechterarm naar buiten om de rolgeleider te vergrendelen.
Volg dezelfde procedure om de linkerarm te vergrendelen.

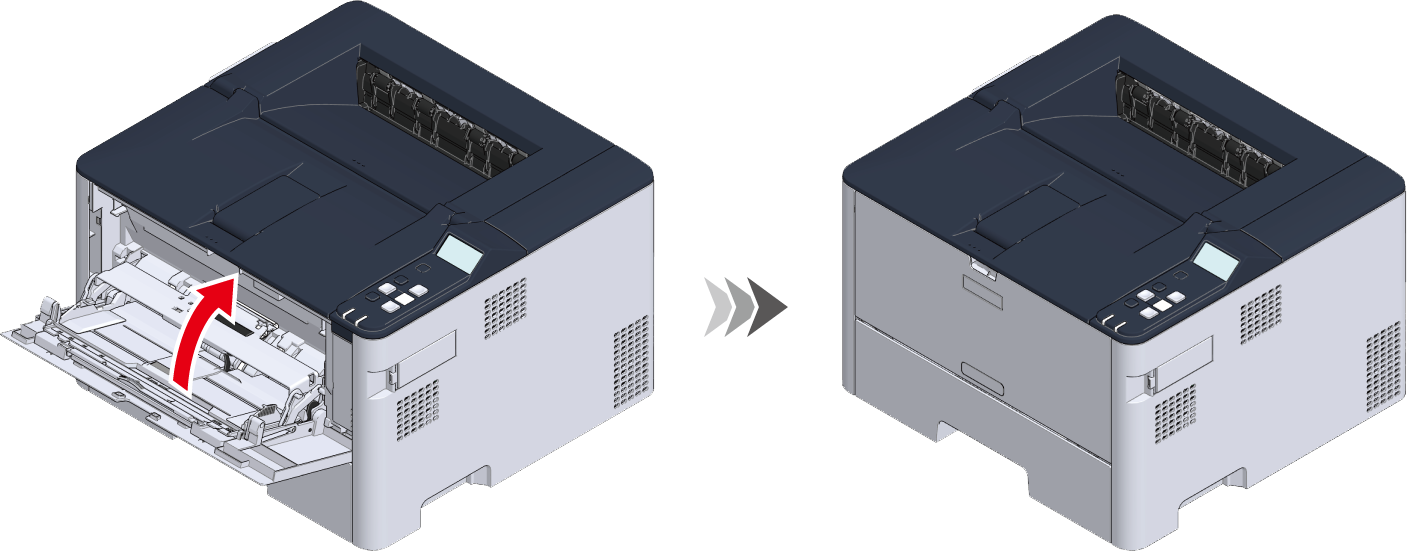

Sluit de MP-lade.
Druk op de aan/uit-knop om dit apparaat in te schakelen.
Wis de teller nadat de papierinvoerroller van de universele lade werd vervangen.
Selecteer op het bedieningspaneel [Menus (Menu's)] - [Admin Setup (Beheerdersinst.)] - [Others Setup (Andere configuratie)] - [Paper Feed Roller Counter Clear (Teller papierinvoerrollen wissen)] - [MP Tray Clear (MP-lade wissen)] - [Execute (Uitvoeren)] - [Yes (Ja)] en druk vervolgens op «OK».
