De afbeeldingsdrum en de tonercartridge vervangen

In dit gedeelte wordt uitgelegd hoe u zowel de afbeeldingsdrum als de tonercartridge vervangt door nieuwe exemplaren.

Raadpleeg "De afbeeldingsdrum vervangen" als u alleen de afbeeldingsdrum wilt vervangen door een nieuwe, maar de bestaande tonercartridge wilt blijven gebruiken.

1. Zorg voor een nieuwe afbeeldingsdrum en een nieuwe tonercartridge.

2. Open de bovenklep (voorkant).



   • Plaats geen voorwerpen op het geopende deksel.



3. Druk op het blauwe gedeelte aan de linkerkant van het apparaat om de bovenklep (in zijn geheel) te openen.




4. Zorg ervoor dat de blauwe hendel aan de rechterkant van de tonercartridge is uitgelijnd met het vergrendelingssymbool.



   • Raak de blauwe hendel niet aan. Als de hendel wordt verplaatst, kan de tonercartridge losraken wanneer de afbeeldingsdrum wordt verwijderd, waardoor de toner kan verspreiden.



5. Verwijder de image drum. Verwijder deze met de tonercartridge nog bevestigd aan de afbeeldingsdrum.



   • Verwijder de tonercartridge niet uit de afbeeldingsdrum.



6. Haal de nieuwe afbeeldingsdrum uit de verpakkingszak en plaats deze op een vlakke ondergrond bedekt met krantenpapier of iets dergelijks.



   • Ga voorzichtig te werk, aangezien (de groene buis van) de beeldtrommel zeer kwetsbaar is.

   • Stel de afbeeldingsdrum niet bloot aan direct zonlicht of fel licht (ongeveer 1500 lux of meer). Houd de drum niet langer dan 5 minuten onbedekt onder kamerverlichting.

   • Raak de tandwielen aan de onderkant van de afbeeldingsdrum niet aan.








7. Verwijder het droogmiddel.

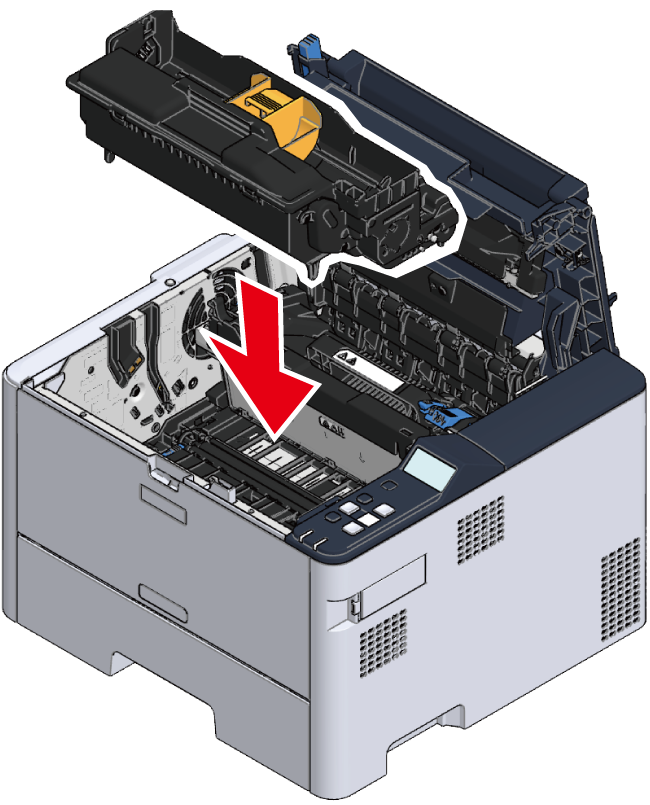

8. Plaats de nieuwe afbeeldingsdrum in het hoofdapparaat.

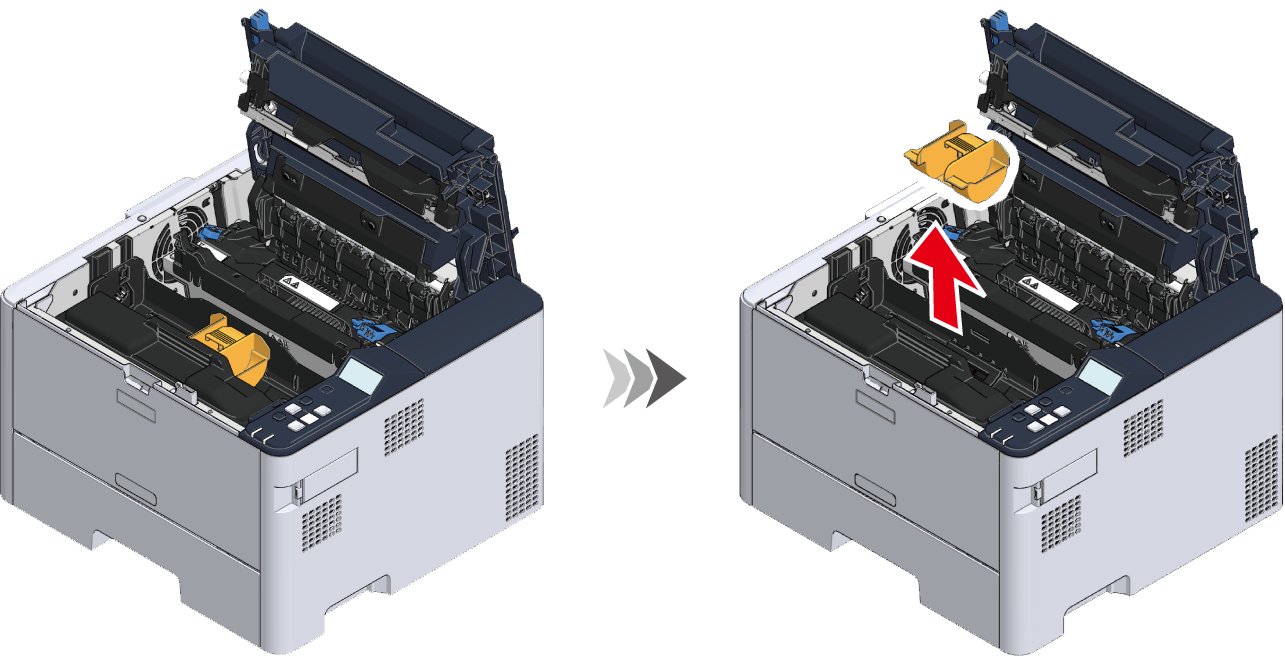

9. Verwijder de tonerafdekking die op de nieuwe afbeeldingsdrum is bevestigd.



   • Houd de tonerafdekking met beide handen vast en zorg ervoor dat deze niet tegen omringende voorwerpen stoot. De toner op de tonerafdekking kan verspreiden en vlekken op uw kleding veroorzaken.



10. Verwijder de nieuwe tonercartridge uit de verpakkingszak en schud deze horizontaal om de toner gelijkmatig te verdelen.



11. Verwijder de beschermende tape aan de onderkant terwijl u de tonercartridge horizontaal houdt.



12. Houd de tonercartridge vast met het platte gedeelte naar boven en de blauwe hendel aan de rechterkant.



13. Kantelt u de linkerkant van de tonercartridge naar beneden, plaats de tonercartridge zodanig dat deze tegen het uitsteeksel op de afbeeldingsdrum wordt gedrukt en laat vervolgens de rechterkant zakken.



14. Druk de tonercartridge vanaf de bovenkant in en draai vervolgens de blauwe hendel aan de rechterkant in de richting van het vergrendelingssymbool totdat deze vastklikt.



    • Indien de tonercartridge niet correct is geïnstalleerd, zal de tonercartridgehendel niet draaien.



15. Sluit de bovenklep vanaf de achterzijde.






16. Sluit de bovenklep (voorkant).
