De speciale zwenkwielbasis installeren

	Er kan letsel worden veroorzaakt.
Het apparaat kan omvallen. Zorg ervoor dat u de meegeleverde verbindingsstukken bevestigt. Om twee of meer uitbreidingsladen te installeren, moet u de kantelbeveiligingsvoetjes monteren.

Het is een standaard met zwenkwielen om dit apparaat te verplaatsen.

De basis is ook uitgerust met een antikantelvoet om het risico op omkantelen te vermijden. Het gebruik van de basis is raadzaam wanneer de uitbreidingslade wordt geïnstalleerd.

Voor het installeren van de zwenkwielstandaard heeft u een kruiskopschroevendraaier en een platte schroevendraaier nodig.

1. Druk op de aan/uit-knop om het hoofdapparaat uit te schakelen en trek de stekker uit het stopcontact en haal alle andere kabels los.



   • Als u het apparaat met een aangesloten kabel installeert, kunt u zich verwonden doordat uw voeten verstrikt raken in de kabel.

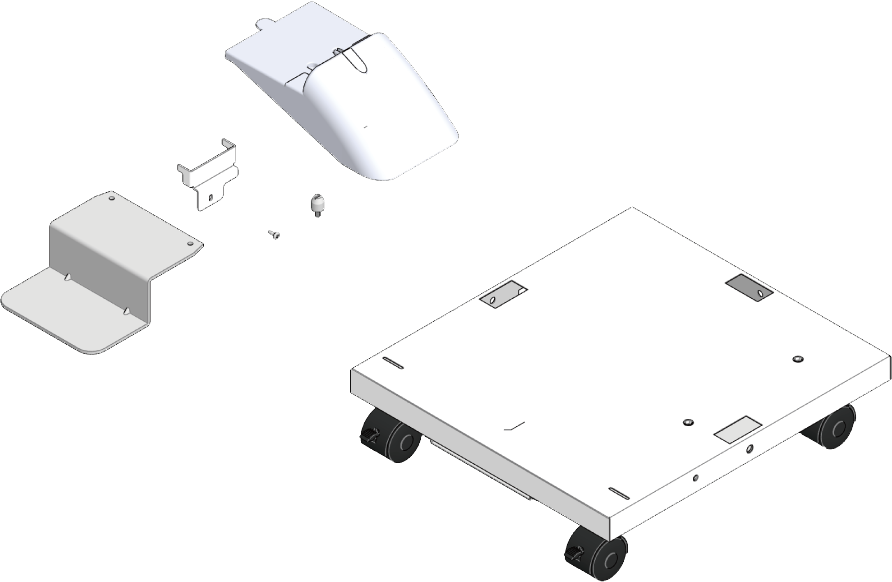

2. Controleer of u alle onderdelen van de speciale zwenkwielstandaard heeft.

   1. Hoofdeenheid
   2. Antikantelvoetjes (x 1)
   3. Antikantelvoet b (x 3)

   4. Bevestigingspin (x 2)

   5. Metalen bevestigingen van de zwenkwielbasis (x 2)
   6. Schroef (x 2)

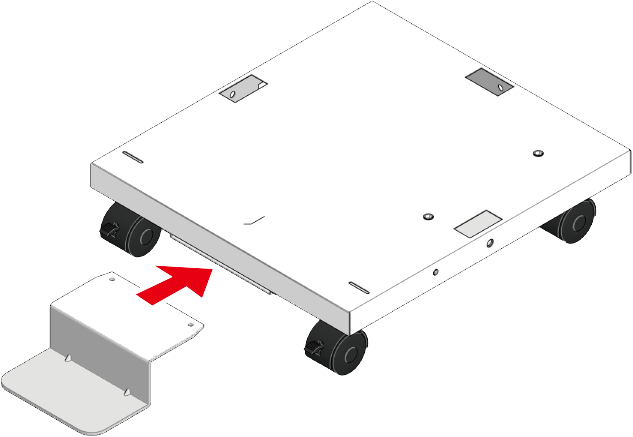

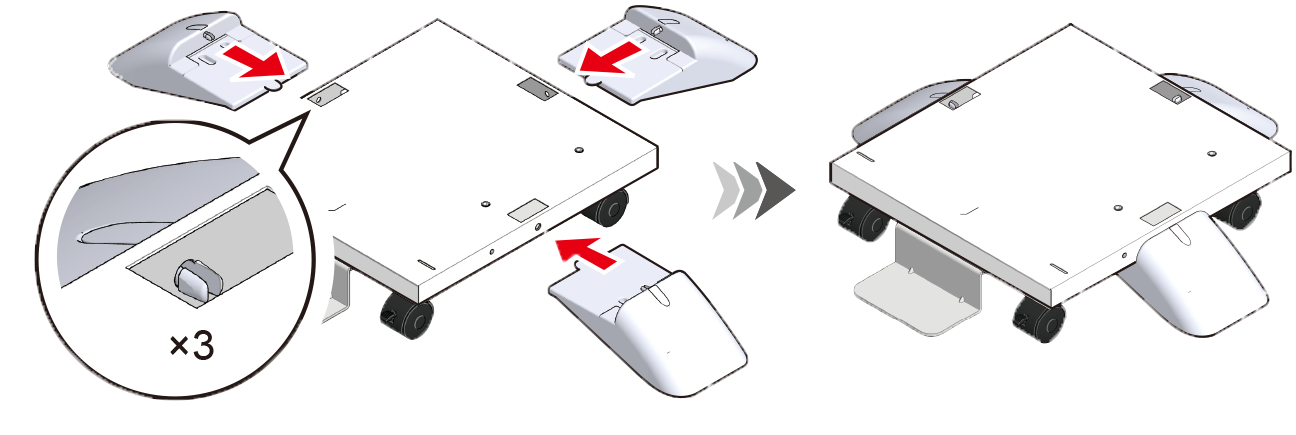

3. Bevestig antikantelvoet a aan de voorzijde van de speciale zwenkwielbasis.

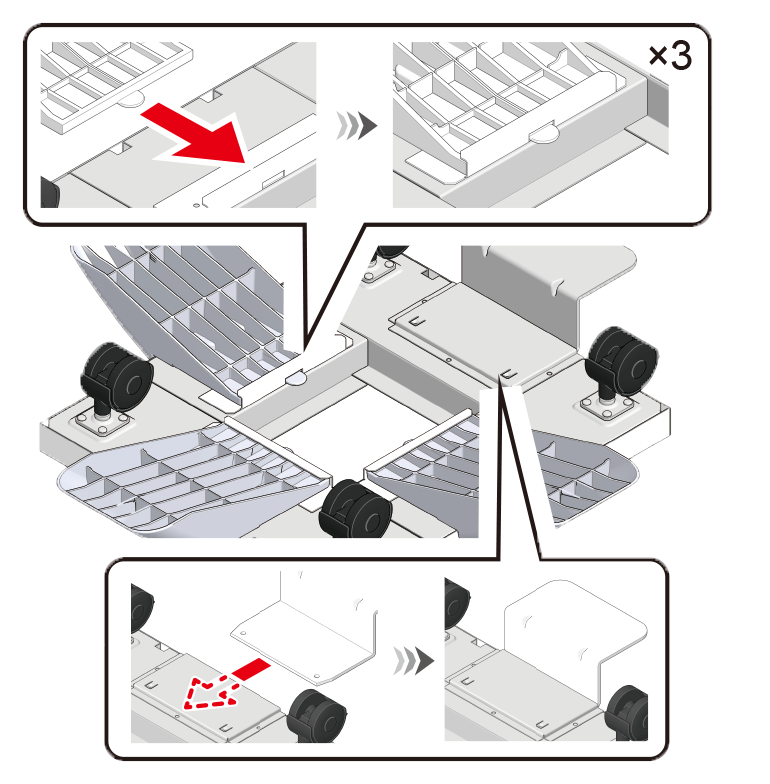

4. Bevestig de antikantelvoet b (x 3) aan beide zijden en aan de achterkant van de speciale zwenkwielstandaard.




5. Draai de speciale zwenkwielbasis om om te controleren of de antikantelvoet a en de antikantelvoet b (x 3) correct zijn bevestigd.

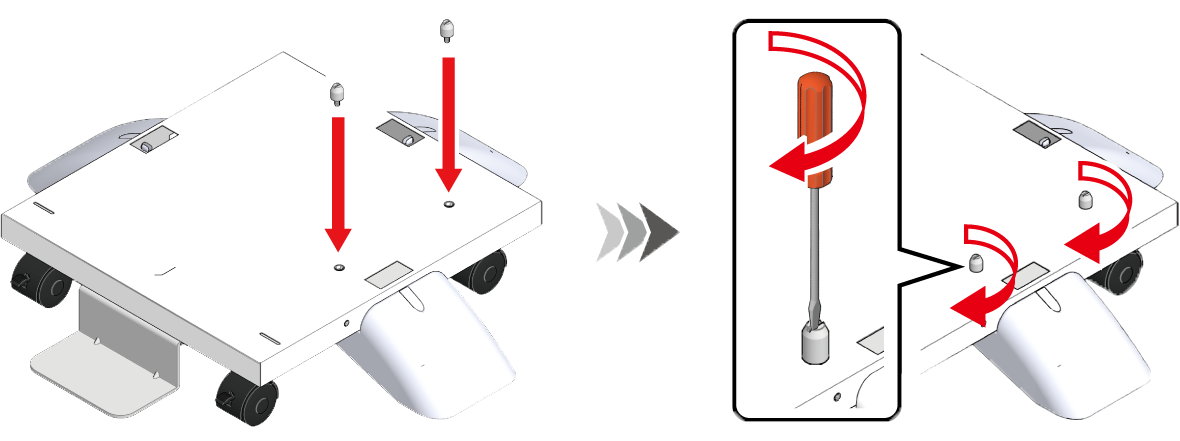

6. Draai de speciale zwenkwielbasis opnieuw om en bevestig de bevestigingspin (x 2). Maak met een platte schroevendraaier draaibewegingen om de bevestigingspin (x 2) vast te draaien.

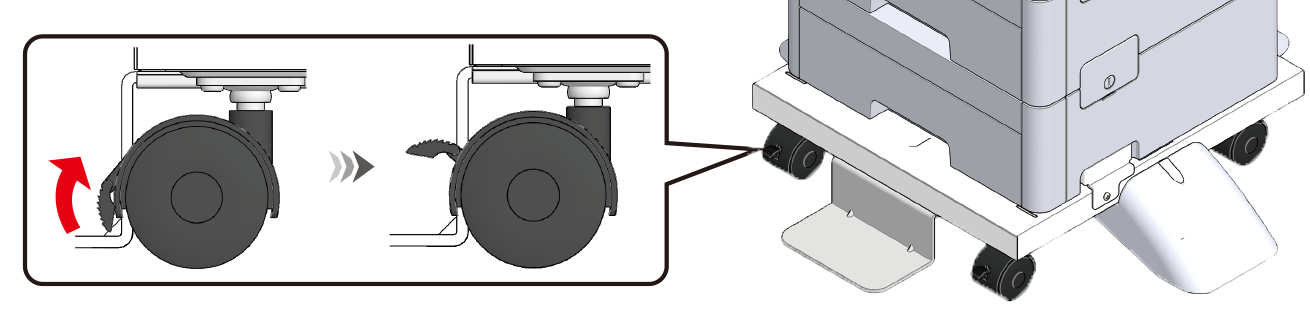

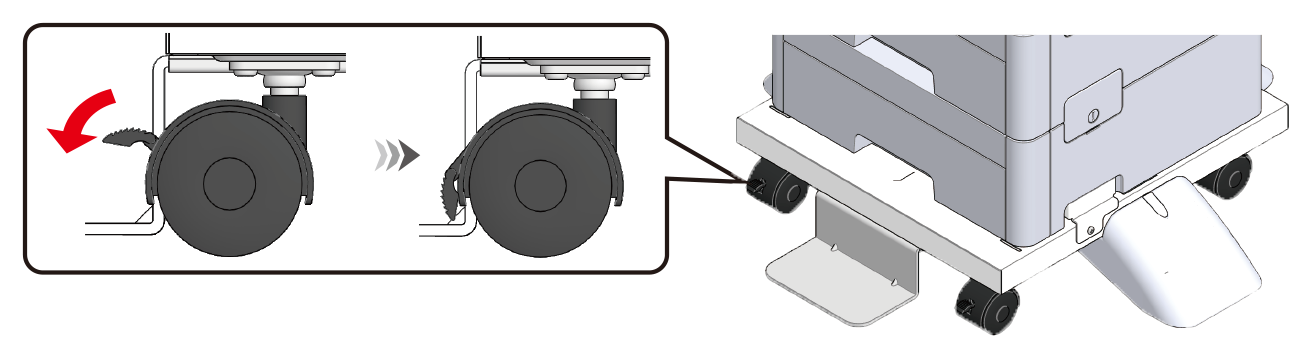

7. Vergrendel de zwenkwielen (x 2) om te voorkomen dat de speciale zwenkwielen tijdens de installatie van de hoofdeenheid en de uitbreidingslade verschuiven.

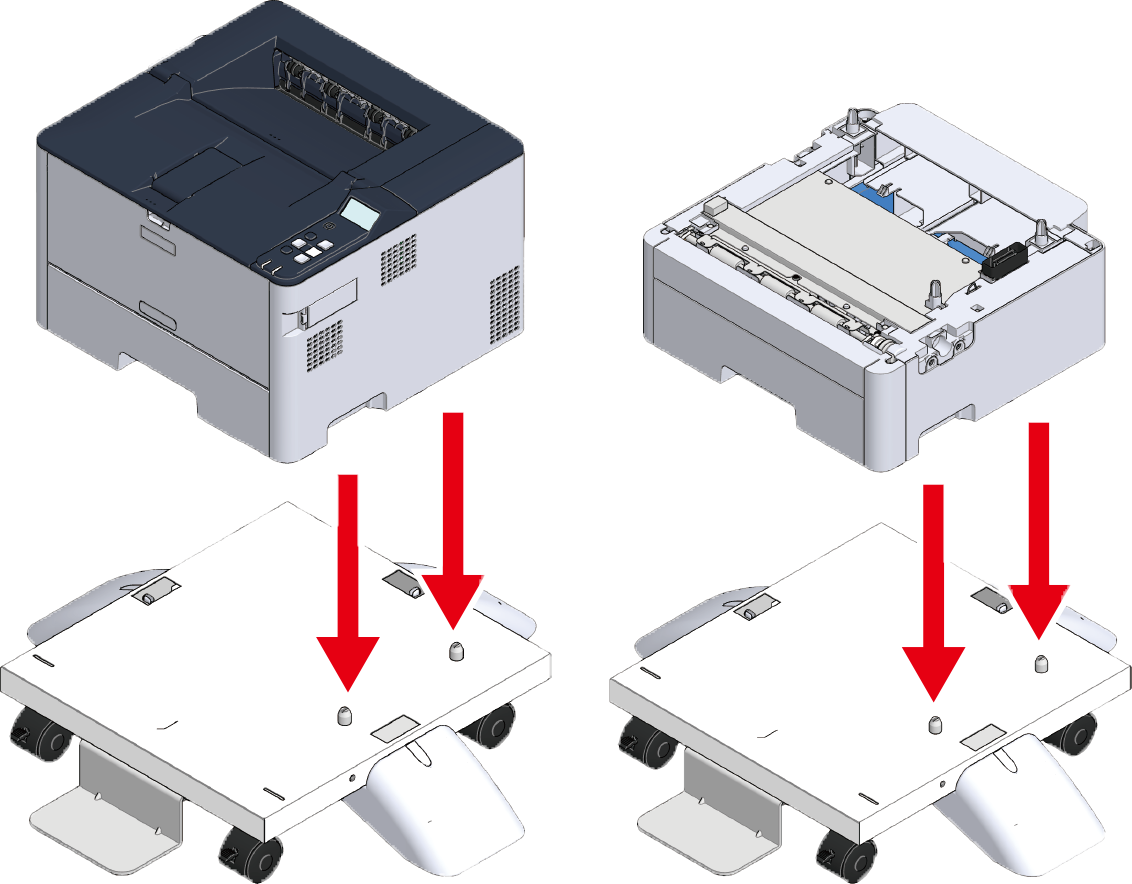

8. Lijn de voorkant van de hoofdeenheid of uitbreidingslade uit met de lange gaten aan beide uiteinden van de voorkant van de speciale zwenkwielstandaard en stapel ze voorzichtig op elkaar, zodat de positioneringspennen van de speciale zwenkwielstandaard in de gaten aan de onderkant passen.

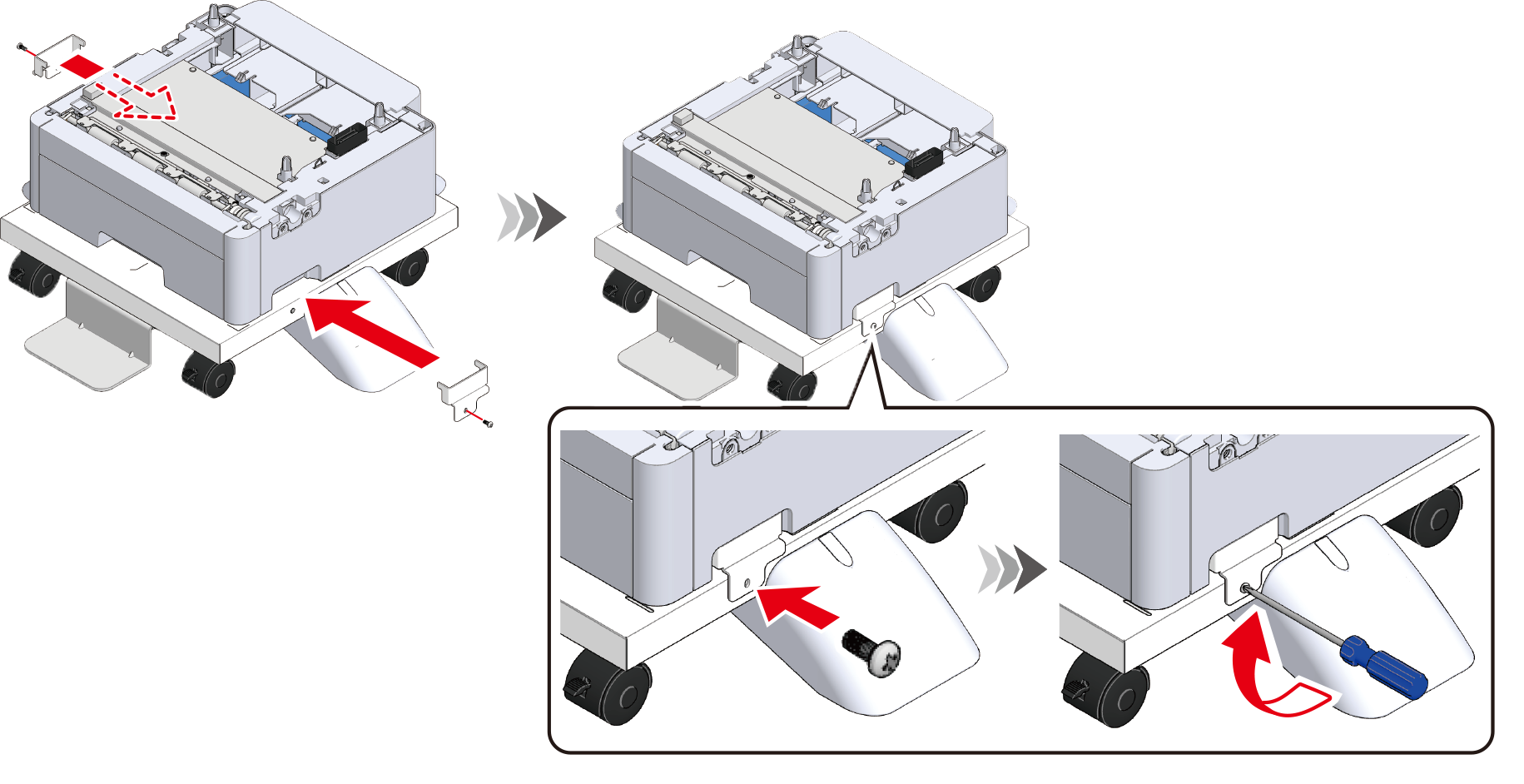

9. Bevestig de hoofdeenheid of de uitbreidingslade en de speciale zwenkwielstandaard met de metalen bevestigingsstukken (x 2) en de schroeven (x 2) aan de hand van een kruiskopschroevendraaier.
   De onderstaande afbeelding geeft weer hoe een uitbreidingslade op de speciale zwenkwielbasis wordt bevestigd.

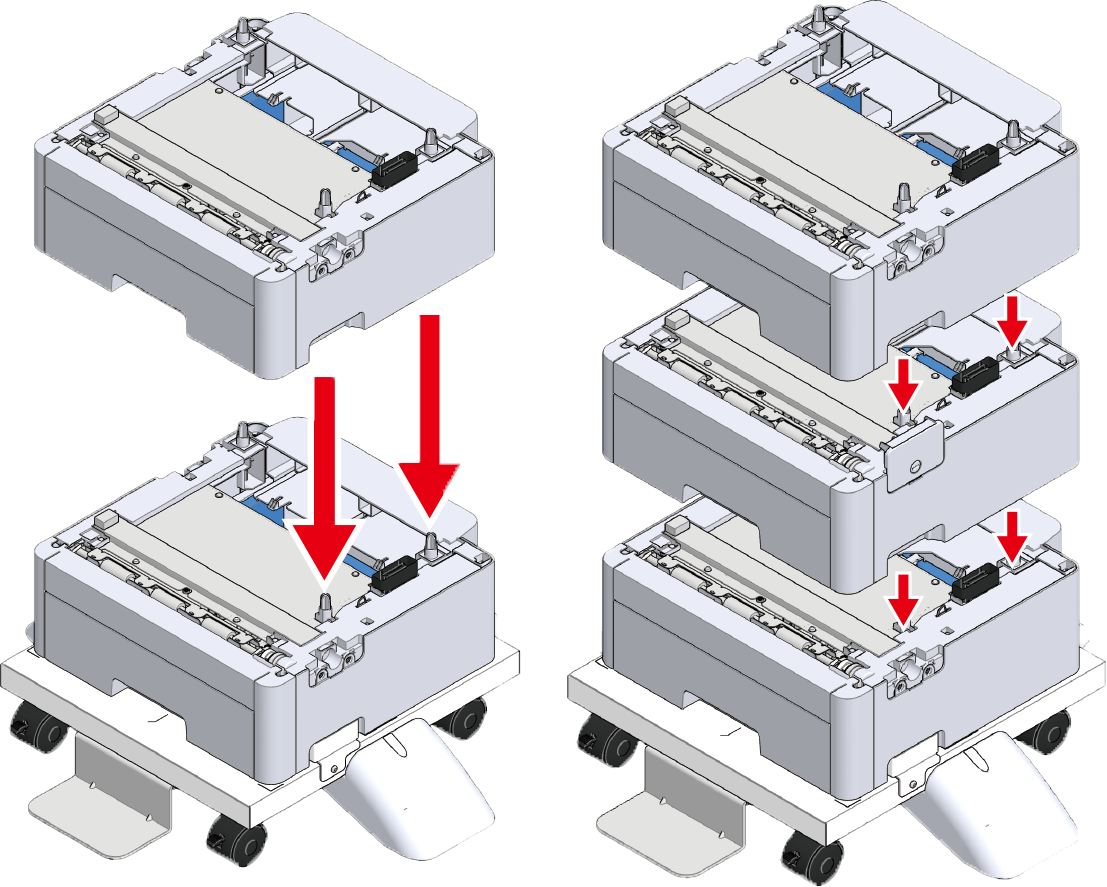

10. Om een uitbreidingslade toe te voegen, lijnt u de rechterkant en voorkant van de uitbreidingslade op de speciale zwenkwielstandaard en de rechterkant en voorkant van de te installeren uitbreidingslade uit, en plaatst u ze voorzichtig op elkaar zodat de gaten aan de onderkant en de uitsteeksels op elkaar zijn uitgelijnd.

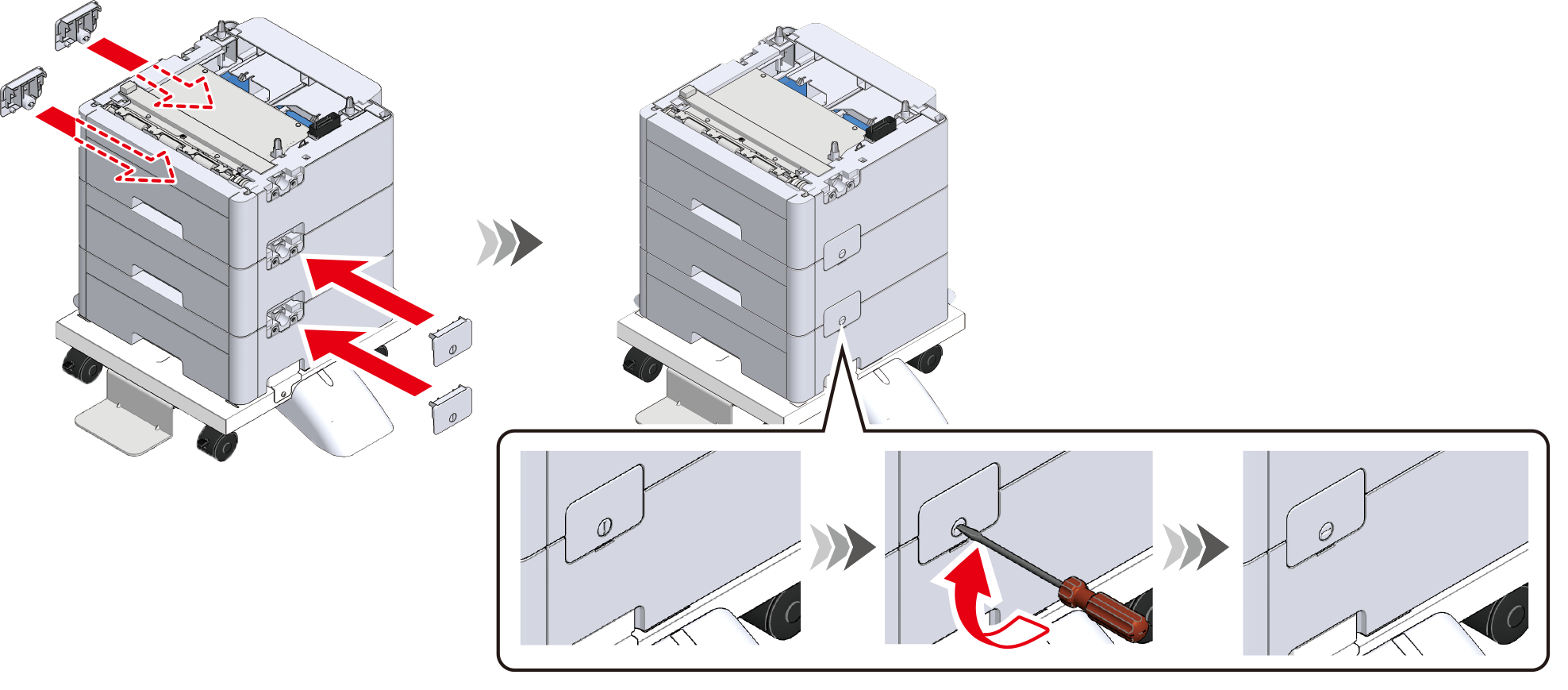

11. Gebruik een platte schroevendraaier om de linker- en rechterkant van de gestapelde uitbreidingsladen met de meegeleverde verbindingsstukken aan elkaar te bevestigen.

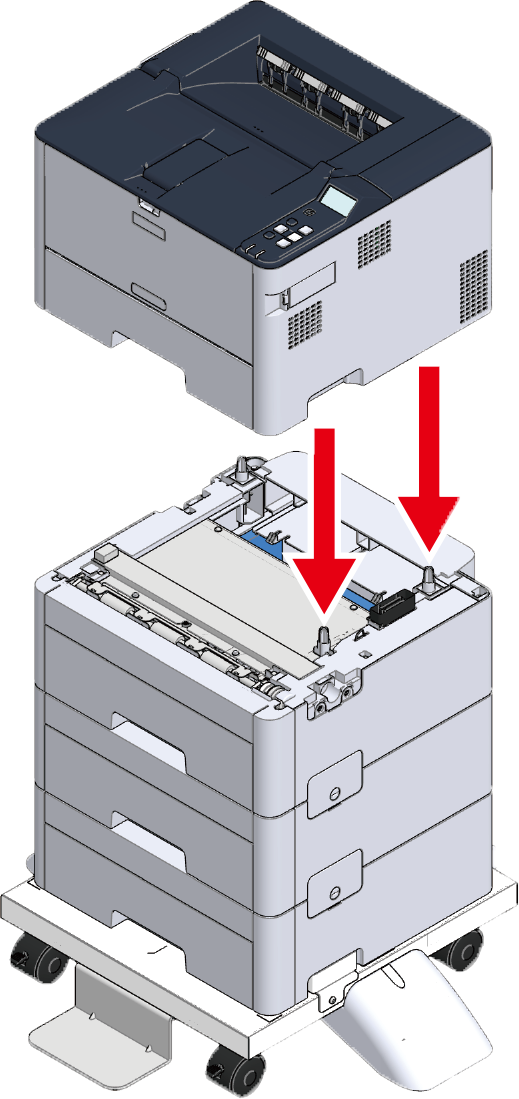

12. Om een uitbreidingslade toe te voegen, lijnt u de rechterkant en voorkant van de hoofdeenheid en de uitbreidingslade uit en plaatst u deze voorzichtig op elkaar, zodat de gaten aan de onderkant van de hoofdeenheid en de uitsteeksels van de uitbreidingslade op elkaar uitgelijnd zijn.

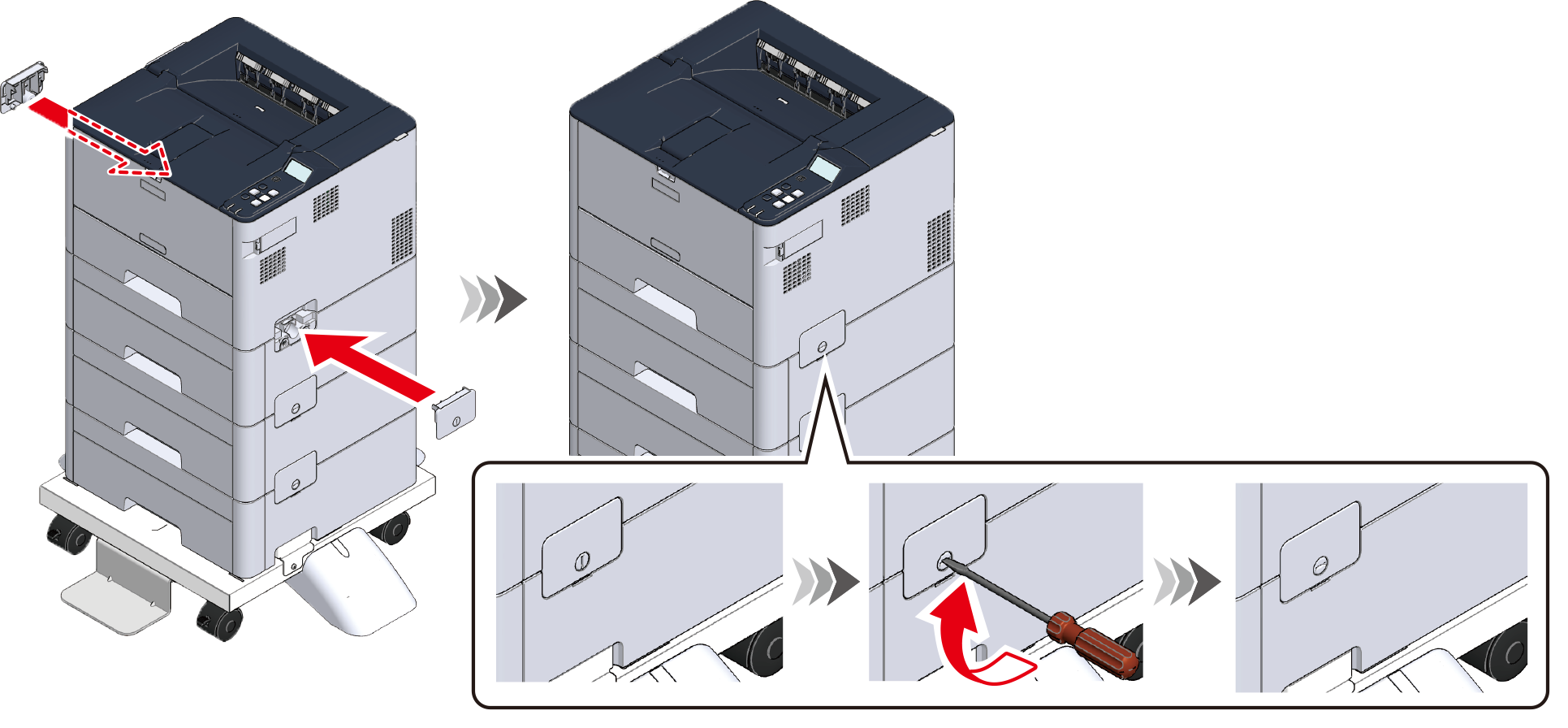

13. Wanneer een uitbreidingslade geïnstalleerd is, bevestigt u de hoofdeenheid en de uitbreidingslade aan beide zijden met de verbindingsstukken die bij de uitbreidingslade zijn geleverd, met een platte schroevendraaier.

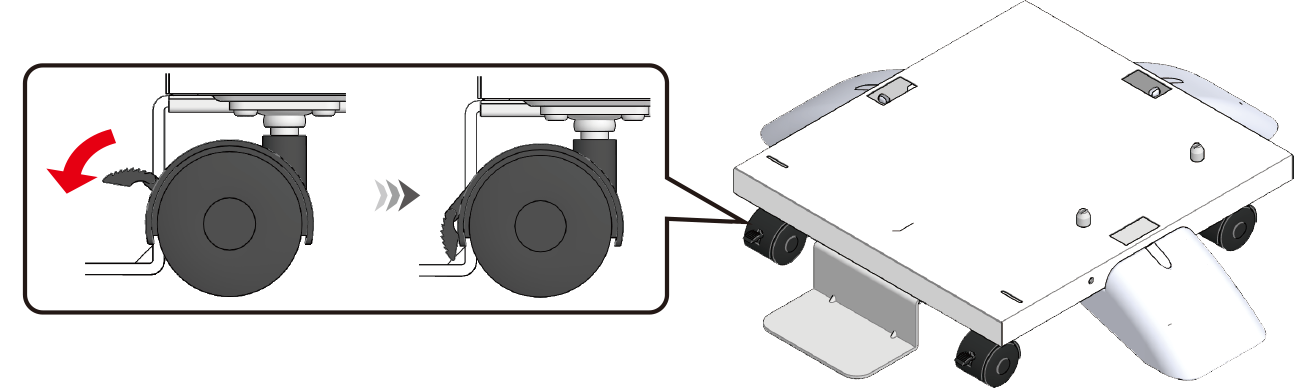

14. Ontgrendel de zwenkwielen (x 2) alvorens u dit apparaat verplaatst.



    • Druk op de zwenkwielen terwijl u dit apparaat verplaatst. Indien u op de hoofdeenheid drukt, kan deze omvallen.



15. Nadat u het apparaat naar de gewenste locatie hebt verplaatst, vergrendelt u de zwenkwielen (x 2) om onbedoeld verschuiven te voorkomen.





    • Controleer de volgende punten wanneer u het apparaat verplaatst, vervangbare onderdelen of onderhoudsonderdelen vervangt of papier in de lade plaatst, om te voorkomen dat de printer omvalt.

      • Druk op de zwenkwielen terwijl u dit apparaat verplaatst. Indien u op de hoofdeenheid drukt, kan deze omvallen.

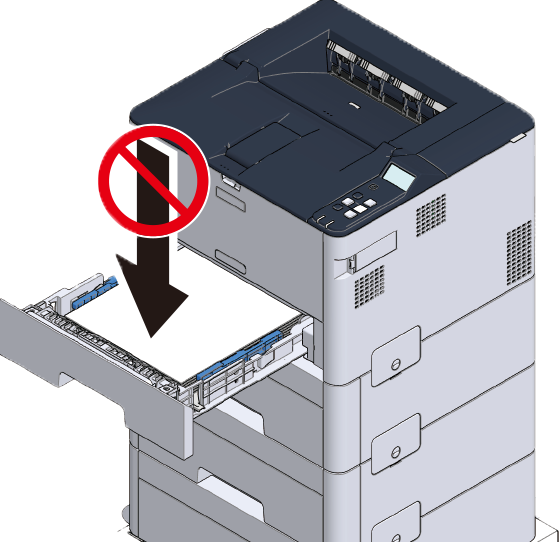

      • Oefen vanaf de bovenkant geen druk uit op de cassette wanneer deze wordt uitgetrokken.



      • Druk niet vanaf de achterkant op dit apparaat wanneer de lade is uitgetrokken.




16. Sluit het netsnoer of andere verwijderde kabels weer aan op dit apparaat.

17. Druk op de aan/uit-knop om dit apparaat in te schakelen.

18. Als u geen uitbreidingslade hebt geïnstalleerd, bent u nu klaar.
    Als een uitbreidingslade is geïnstalleerd, drukt u op de scrollknop ▼ op het bedieningspaneel om [Menus (Menu's)] te selecteren en druk vervolgens op «OK».

19. Controleer of [Information (Informatie)] is geselecteerd en druk op «OK».

20. Zorg ervoor dat [Tray Count (Cassette telling)] is geselecteerd en druk op «OK».
21. Controleer of de door u geïnstalleerde uitbreidingslade op het display wordt weergegeven.
22. Controleer het display en druk op «CANCEL» om naar het stand-byscherm terug te keren.

23. Nadat u uw pc en dit apparaat heeft aangesloten en de software heeft geïnstalleerd, stelt u de uitbreidingslade in de printerstuurprogramma in.
