De papierinvoerrol vervangen (cassette 2/3/4 (optioneel))

Ga voor de vervangingscyclus naar "Papierinvoerrol".

In dit gedeelte wordt de procedure voor het vervangen van de papierinvoerrol van cassette 2 als voorbeeld genomen. U kunt de papierinvoerrol van lade 3/4 op dezelfde manier vervangen.

  • Vervang de papierinvoerroller met schone handen. Als er handolie of handcrème op het rubberen gedeelte terechtkomt, kan de papierinvoerfunctie verslechteren.


  1. Bereid een nieuwe invoerrolset voor (voor cassette 2/3/4) en controleer of u alle onderdelen hebt.

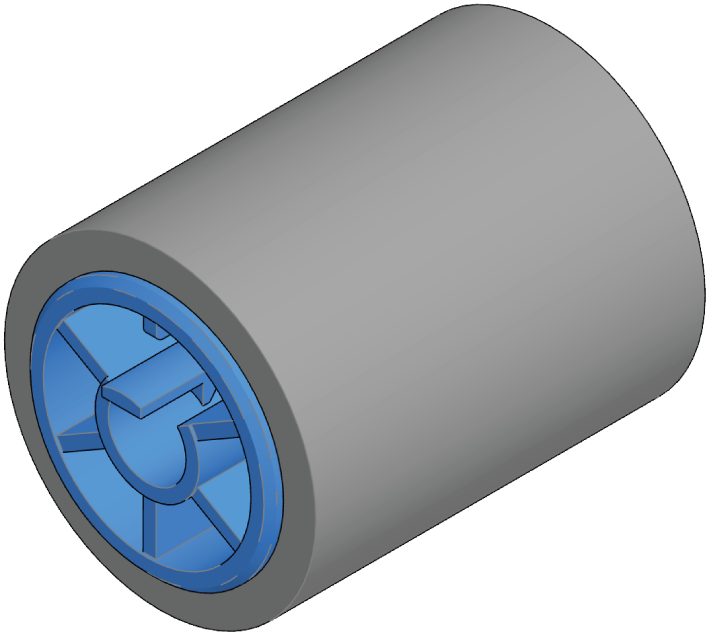

    		Papierinvoerrol (zonder tandwielen)

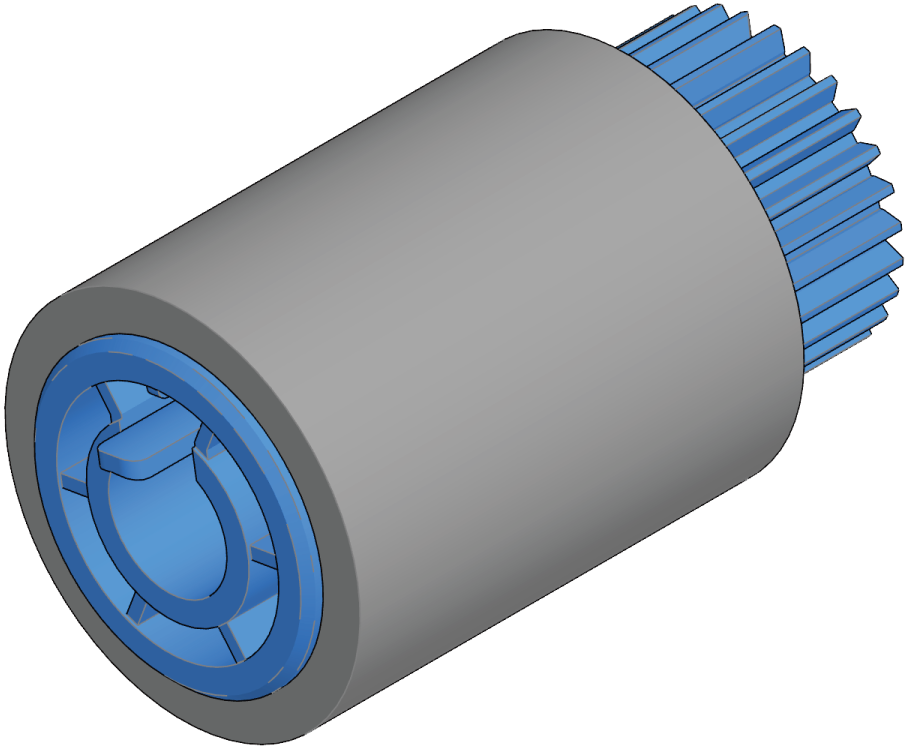

    		Papierinvoerrol (met tandwielen)
    		Scheidingsrol

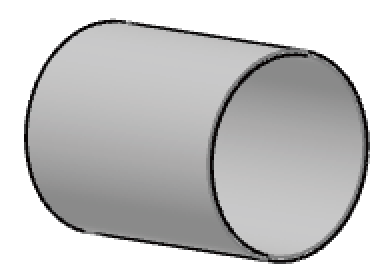

    		Veer

  2. Druk op de aan/uit-knop om dit apparaat uit te schakelen.

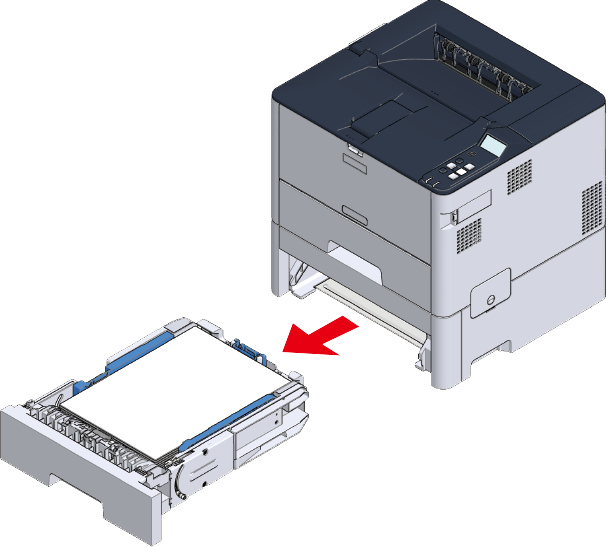

  3. Trek de onderste papiercassette van lade 2 helemaal naar buiten en til deze vervolgens iets omhoog om deze te verwijderen.

    • Als u de papiercassette uittrekt terwijl het apparaat is ingeschakeld, kan "Change settings? (Instellingen wijzigen?)" op het display verschijnen. Dit bericht verdwijnt automatisch binnen 10 seconden nadat de papiercassette is teruggeplaatst in de hoofdeenheid.

  4. Duw de klauwen of de voorste papierinvoerrol (zonder tandwielen) naar buiten (zoals weergegeven in de volgende afbeelding) in de sleuf van de lege papiercassette, schuif de papierinvoerrol (zonder tandwielen) naar links en verwijder deze.

  5. Duw de klauwen of de achterste papierinvoerrol (met tandwielen) naar buiten (zoals weergegeven in de volgende afbeelding), schuif de papierinvoerrol (met tandwielen) naar links en verwijder deze.

  6. Monteer de nieuwe papierinvoerrol (met tandwielen). Houd de papierinvoerrol (met tandwielen) vast met de blauwe klauw aan de linkerkant, plaats deze op de achterste as en druk de papierinvoerrol naar binnen totdat u een klik hoort.

  7. Monteer de nieuwe papierinvoerrol (zonder tandwielen). Houd de papierinvoerrol (zonder tandwielen) vast met de blauwe klauw aan de linkerkant, plaats deze op de vorste as en druk de papierinvoerrol naar binnen totdat u een klik hoort.

    • Als het moeilijk te monteren is, draai de rol dan iets naar links en rechts en monteer hem opnieuw.

  8. Verwijder het papier uit de papiercassette.

  9. Open de rolkap met de klauwen aan beide zijden en verwijder de scheidingsrol.

  10. Bevestig de veer aan de nieuwe scheidingsrol.

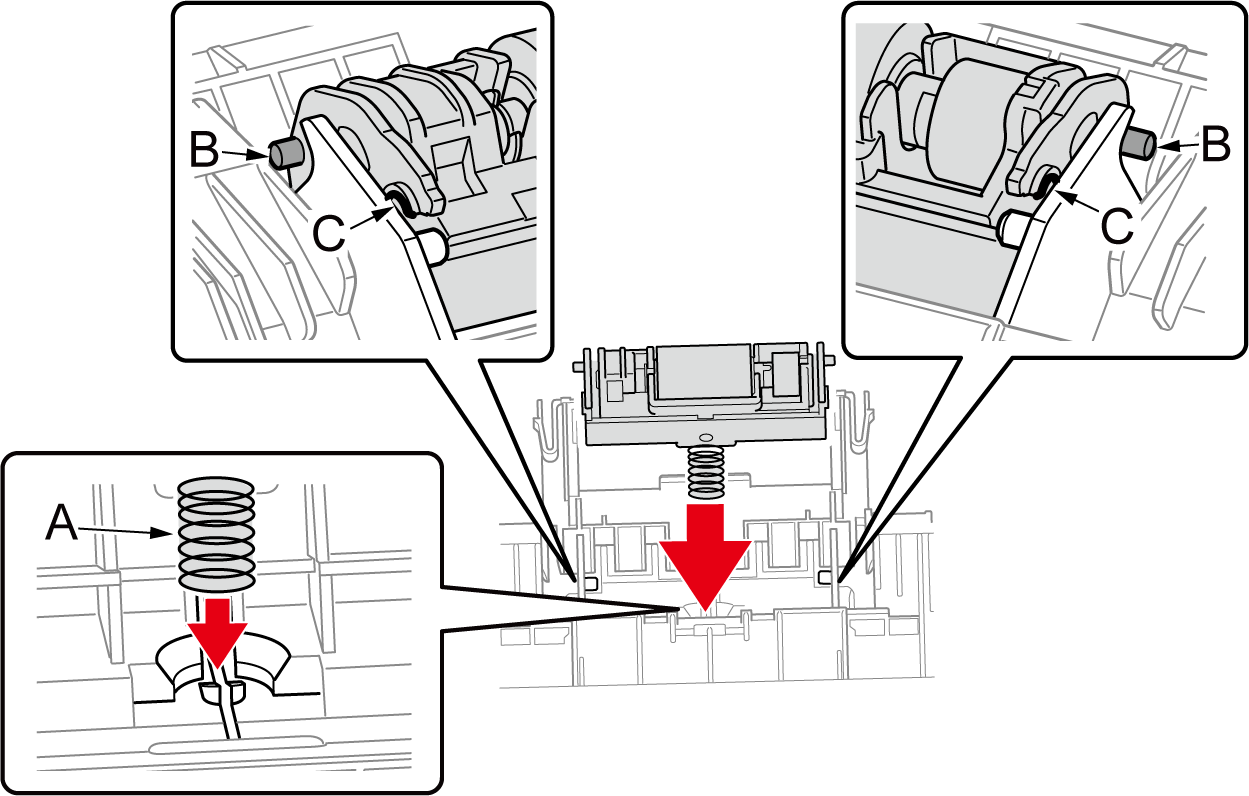

  11. Lijn de veer (A) van de nieuwe scheidingsrol uit met de lade, plaats de as (B) en klik de inkeping (C) in de as van de lade.

    • Raak het rubberen gedeelte van de roller niet aan.

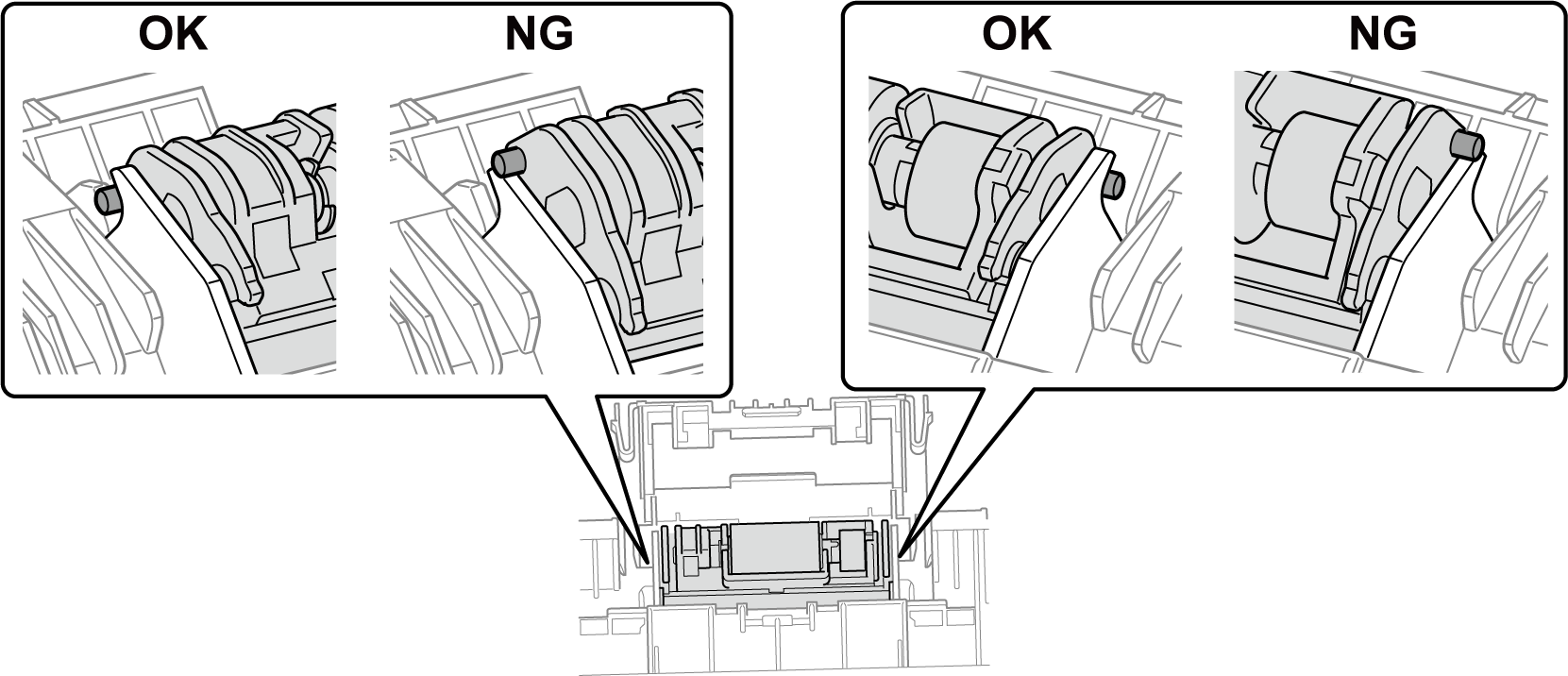

  12. Controleer of de scheidingsrol correct is geïnstalleerd.

  13. Sluit de rollerkap.

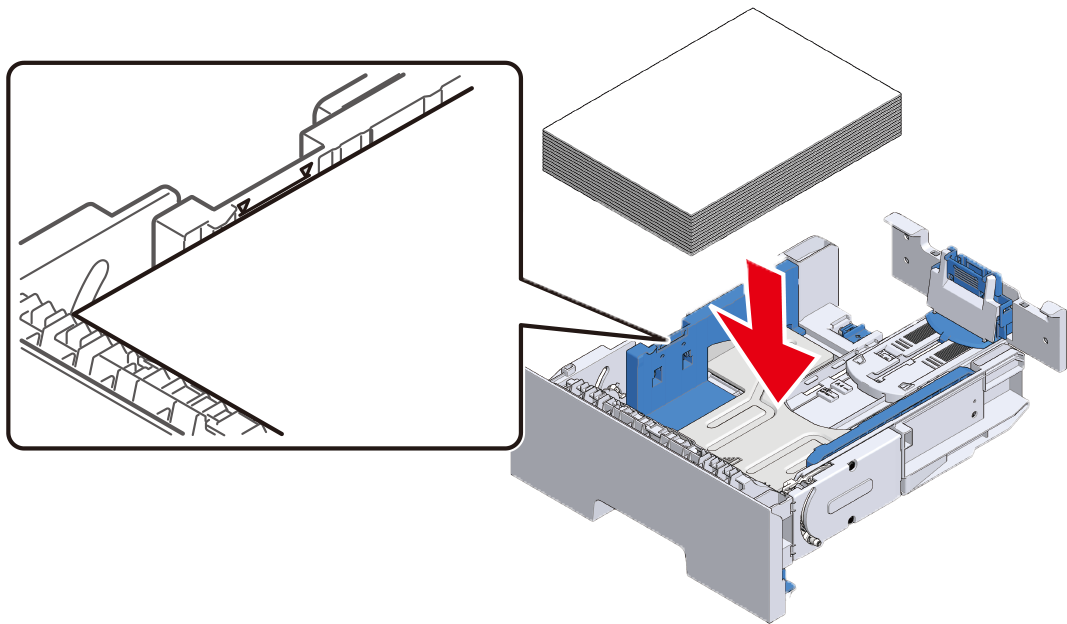

  14. Plaats papier in de papierlade.

  15. Plaats de papiercassette iets van bovenaf in de hoofdeenheid en zet deze terug op zijn oorspronkelijke plaats.

  16. Wis de teller van de papierinvoerroller van de vervangen lade.
    Selecteer op het bedieningspaneel [Menus (Menu's)] - [Admin Setup (Beheerdersinst.)] - [Others Setup (Andere configuratie)] - [Paper Feed Roller Counter Clear (Teller papierinvoerrollen wissen)] - [Name of the replaced tray Clear (Naam van de vervangen lade wissen)] - [Execute (Uitvoeren)] - [Yes (Ja)] en druk vervolgens op «OK».

  • Gelieve de gebruikte papierinvoerrol te recycleren.
