De uitbreidingslade-eenheid installeren
 | Er kan letsel worden veroorzaakt. |  |
Het apparaat kan omvallen. Zorg ervoor dat u de meegeleverde verbindingsstukken bevestigt. | ||
Installeer de uitbreidingslade als u de hoeveelheid papier die kan worden geladen wilt vergroten. Stel na de installatie het aantal laden in het stuurprogramma van de printer in.
Er kunnen maximaal 3 uitbreidingsladen worden geïnstalleerd. Zorg ervoor dat u de meegeleverde verbindingsstukken bevestigt.
Om twee of meer uitbreidingsladen te installeren, dient u de optionele speciale zwenkwielstandaard te installeren en de antikantelvoetjes te plaatsen om kantelen te voorkomen.
Om dit apparaat op een tafel te installeren, wordt het aanbevolen om één uitbreidingslade te installeren.
Om de uitbreidingslade-eenheid te installeren is een platte schroevendraaier noodzakelijk.
- De verpakkingsdoos en het beschermingsmateriaal zijn vereist om de uitbreidingslade-unit te verzenden. Bewaar deze op de juiste wijze in plaats van ze weg te gooien.
Wanneer een uitbreidingslade wordt gebruikt om af te drukken en de afdrukpositie verschuift, wordt de afdrukpositie voor elke uitbreidingslade gecorrigeerd. Voor meer informatie, raadpleeg "De afdrukpositie van de lade corrigeren".
In dit gedeelte wordt als voorbeeld het geval genomen waarin één uitbreidingslade-eenheid is geïnstalleerd in B433.

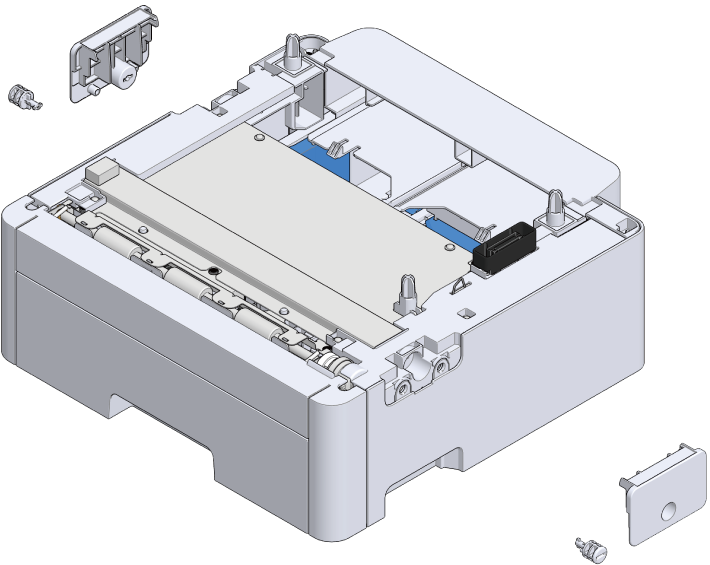

Controleer of u alle onderdelen van de uitbreidingslade-unit heeft.
Uitbreidingslade-eenheid
Verbindingsonderdelen (x2)Schroeven (x2)
Druk op de aan/uit-knop om het hoofdapparaat uit te schakelen en trek de stekker uit het stopcontact en haal alle andere kabels los.
- Zorg ervoor dat de stroomtoevoer is uitgeschakeld, koppel de voedingskabel en alle andere kabels los en installeer vervolgens de uitbreidingslade. Indien u de uitbreidingslade installeert terwijl de stroomtoevoer is ingeschakeld, kunnen deze machine en de uitbreidingslade defect raken.
- Als u het apparaat met een aangesloten kabel installeert, kunt u zich verwonden doordat uw voeten verstrikt raken in de kabel.
Installeer de eerste uitbreidingslade.

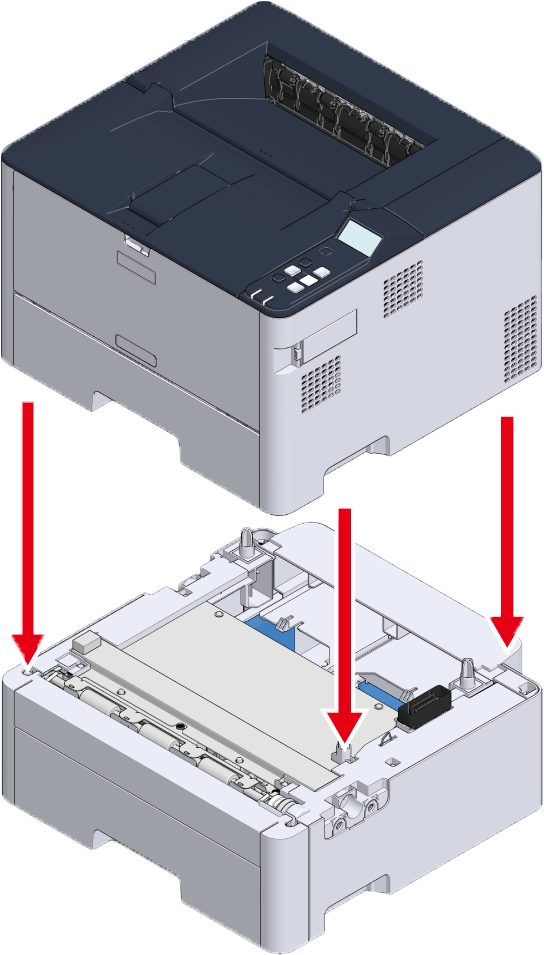

Lijn de rechterkant en voorkant van de hoofdeenheid en de uitbreidingslade uit en plaatst u deze voorzichtig op elkaar, zodat de gaten aan de onderkant van de hoofdeenheid en de uitsteeksels van de uitbreidingslade op elkaar uitgelijnd zijn.

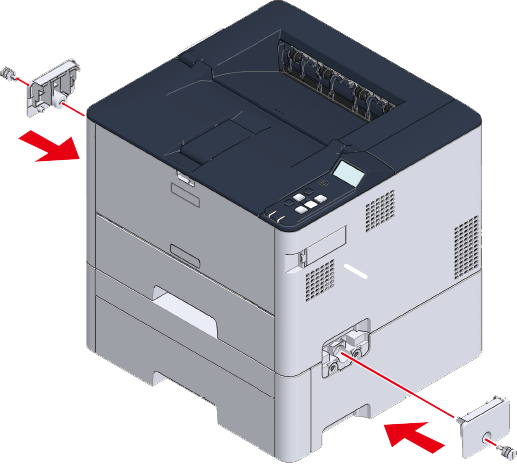

Gebruik een platte schroevendraaier om de linker- en rechterkant van de hoofdeenheid en de uitbreidingslade met de meegeleverde verbindingsonderdelen te verbinden.
- Duw de hoofdeenheid op dit moment niet naar links, rechts, achteruit of vooruit.
- Controleer de volgende punten wanneer u het apparaat verplaatst, vervangbare onderdelen of onderhoudsonderdelen vervangt of papier in de lade plaatst, om te voorkomen dat de printer omvalt.
Na het stapelen van de uitbreidingsladen mag u de hoofdeenheid niet naar links, rechts, achteruit of vooruit duwen.

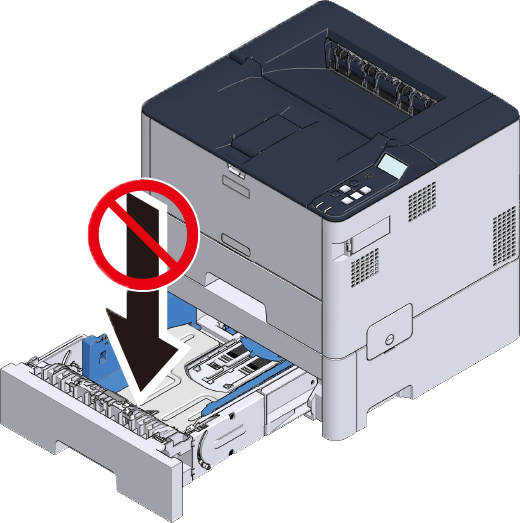

Oefen geen druk uit op de papiercassette vanaf de bovenkant wanneer deze is uitgetrokken.
- Oefen geen druk uit op de achterkant van de hoofdeenheid wanneer de papiercassette is uitgetrokken.
Sluit het netsnoer of andere verwijderde kabels weer aan op de hoofdeenheid.
Druk op de aan/uit-knop om dit apparaat in te schakelen.
- Druk op de knop ▼ op het bedieningspaneel om [Menus (Menu's)] te selecteren en druk vervolgens op «OK».
- Controleer of [Information (Informatie)] is geselecteerd en druk op «OK».
- Zorg ervoor dat [Tray Count (Cassette telling)] is geselecteerd en druk op «OK».
- Controleer of de door u geïnstalleerde uitbreidingslade op het display wordt weergegeven.
- Controleer het display en druk op «CANCEL» om naar het stand-byscherm terug te keren.
Nadat u uw pc en dit apparaat heeft aangesloten en de software heeft geïnstalleerd, stelt u de uitbreidingslade in de printerstuurprogramma in.
