Reinigen der Papiereinzugswalze (Mehrzweckfach)
Sollten Papierstaus häufig auftreten, reinigen Sie die Papiereinzugswalze.
- Sollten auch nach dem Reinigen der Papiereinzugswalze weiterhin Papierstaus entstehen, empfehlen wir die Papiereinzugswalze auszutauschen.
Legen Sie Ihre Finger in die vordere Aussparung und ziehen Sie, um das Mehrzweckfach zu sich zu öffnen.

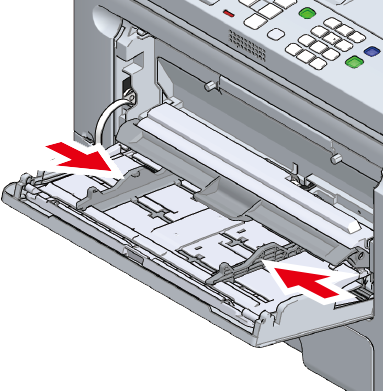

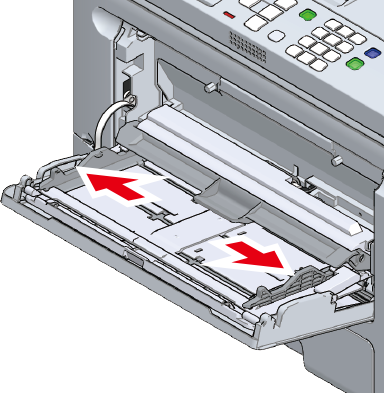

Schieben Sie die manuelle Zufuhr nach innen.

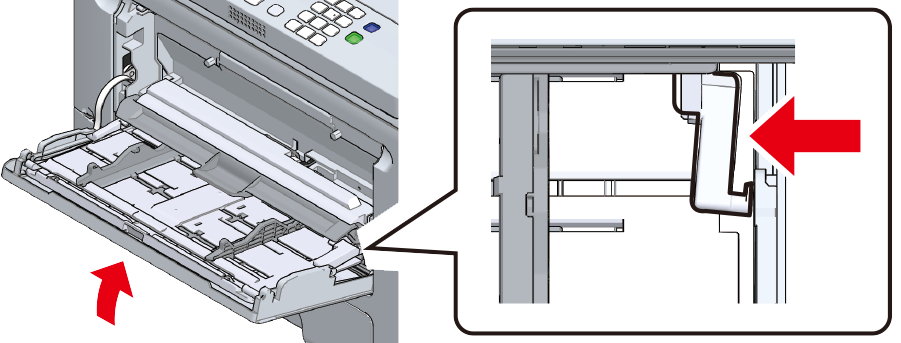

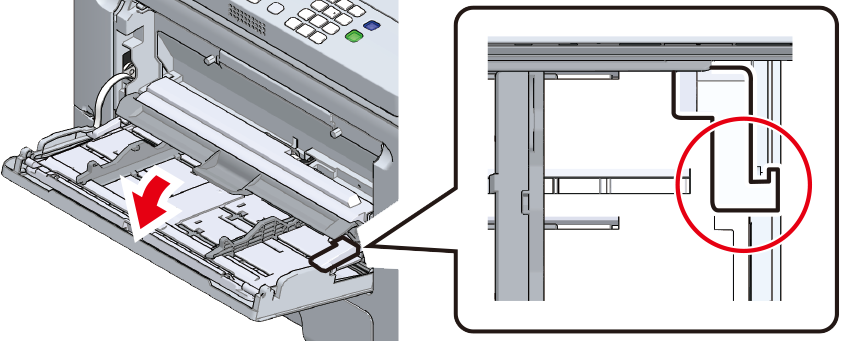

Während Sie das Mehrzweckfach vorsichtig anheben, drücken Sie den rechten Arm nach innen und entfernen Sie den Armvorsprung aus der Kerbe.

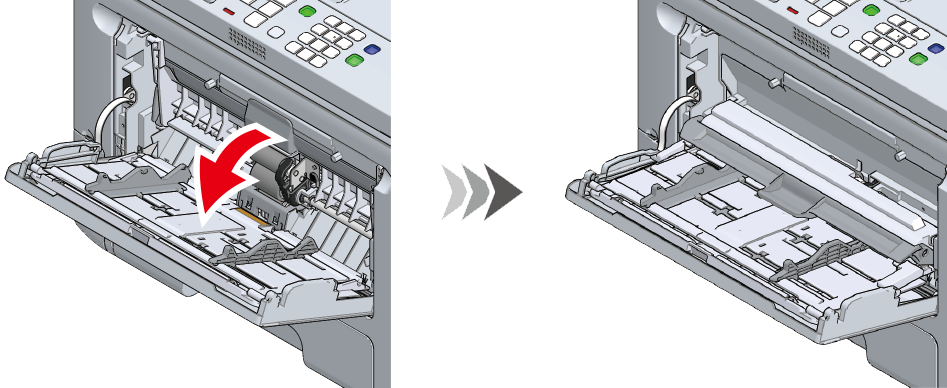

Senken Sie das Mehrzweckfach und heben Sie den Armvorsprung an.
- Entfernen Sie den linken Armvorsprung des Mehrzweckfachs aus der Kerbe und heben Sie ihn an, wobei Sie Schritte 3 und 4 berücksichtigen.

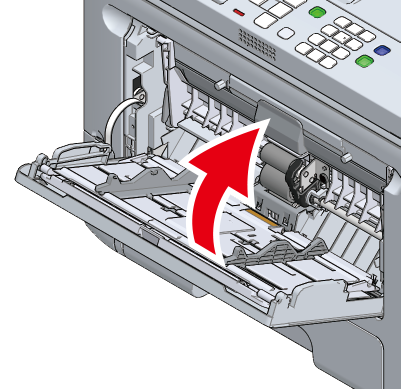

Heben Sie die Abdeckung der Papierablage an, bis sie sich am Gerät festsetzt.

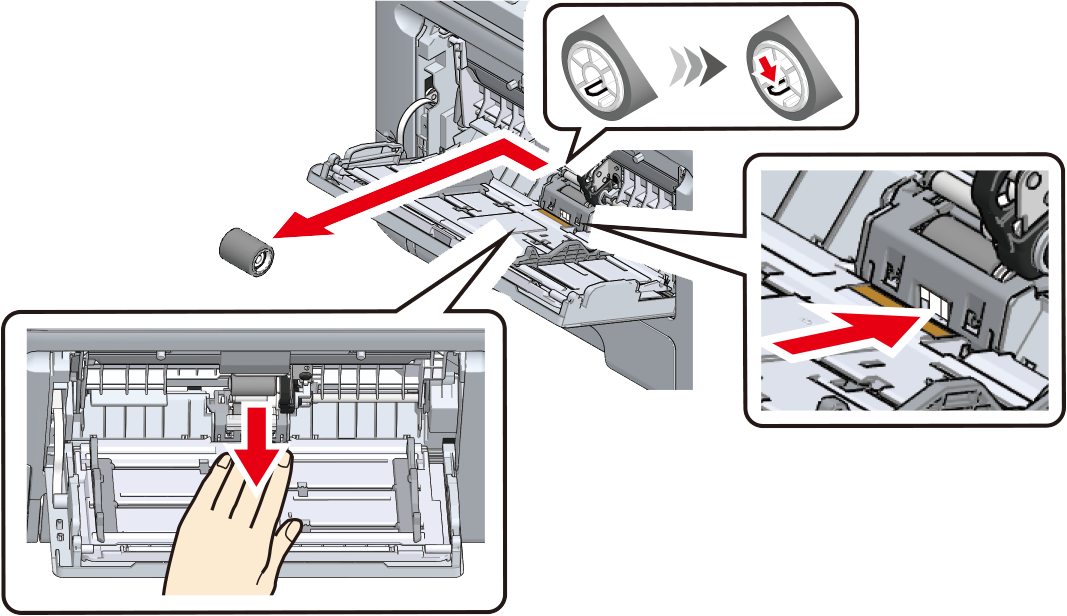

Drücken Sie in der Mitte des Mehrzweckfachs nach unten und halten Sie anschließend den weißen Teil gedrückt, der durch das kleine Fenster auf der Unterseite der Trennwalze zu sehen ist. Entfernen Sie die untere Papiereinzugsrolle (ohne Zahnrad), indem Sie den seitlichen Vorsprung nach außen erweitern und nach links verschieben.

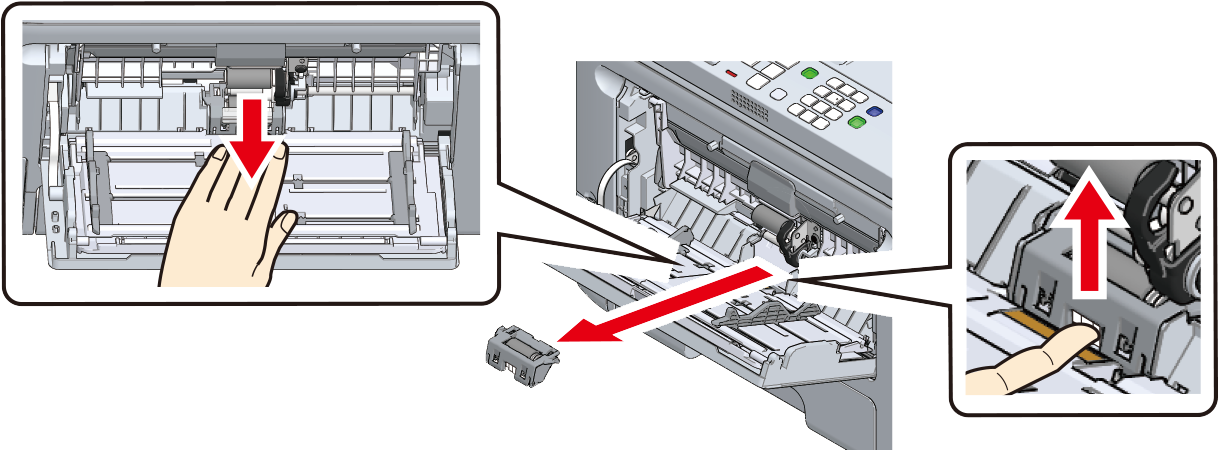

- Drücken Sie in der Mitte des Mehrzweckfachs nach unten, legen Sie Ihren Finger auf das kleine Fenster auf der Trennwalze und drücken Sie sie nach oben, um die Trennwalze zu entfernen.

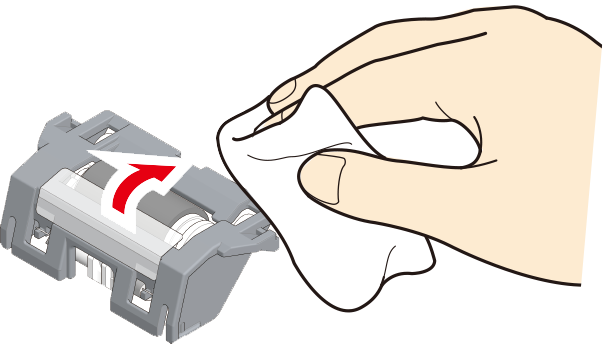

Wischen Sie die Trennwalze mit einem leicht mit Wasser angefeuchteten Tuch ab während Sie sie in Pfeilrichtung drehen.

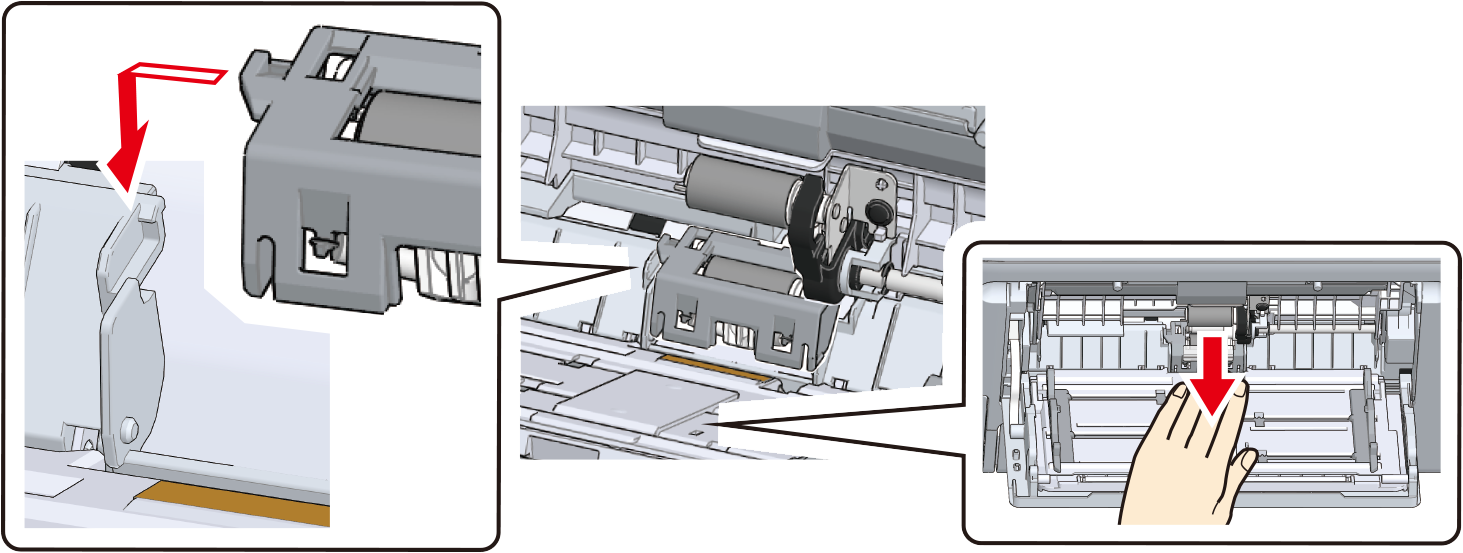

- Drücken Sie in der Mitte des Mehrzweckfachs nach unten, bis der linke trapezförmige Teil der Trennwalze in die Kerbe des Geräts passt.

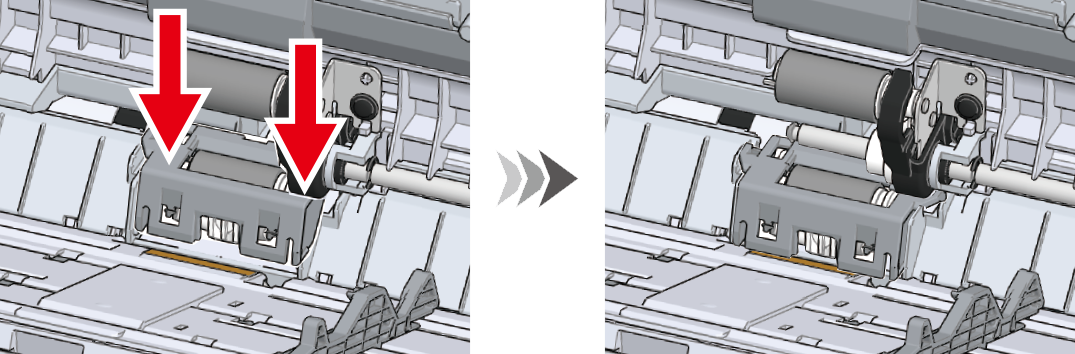

Stellen Sie sicher, dass sich die Trennwalze in horizontaler Position befindet, und drücken Sie beide Enden der Trennwalze gleichzeitig nach unten.
- Berühren Sie nicht den Gummiteil der Walze.

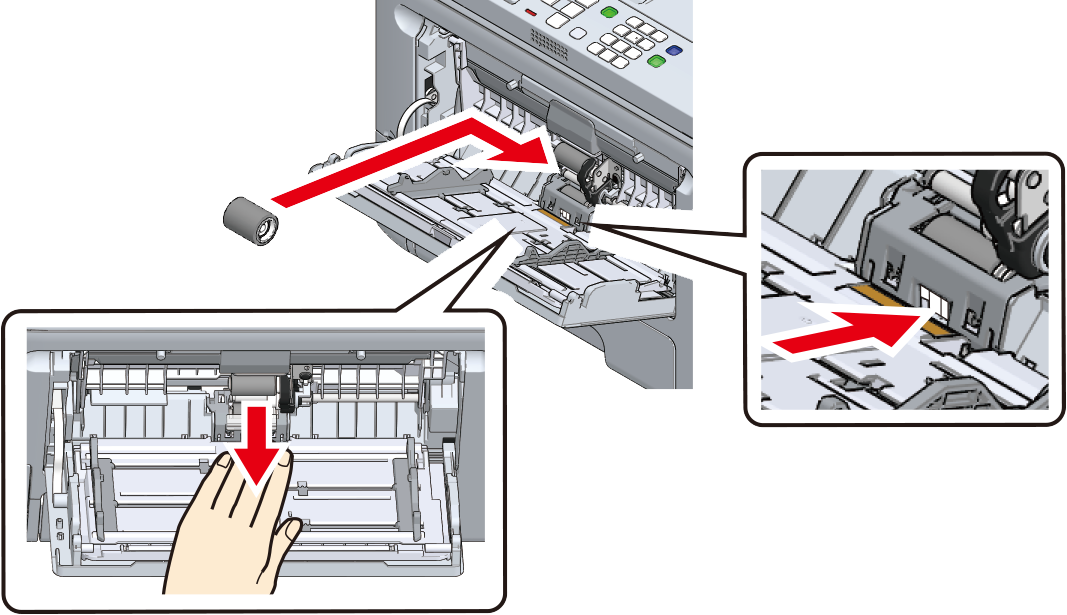

Drücken Sie in der Mitte des Mehrzweckfachs nach unten und halten Sie anschließend den weißen Teil gedrückt, der durch das kleine Fenster auf der Unterseite der Trennwalze zu sehen ist. Wenn sich der Vorsprung auf der linken Seite befindet, montieren Sie die Papiereinzugsrolle (ohne Zahnrad) auf der unteren Welle, indem Sie sie ganz nach innen schieben.
Falls es schwierig ist, sie einzusetzen, montieren Sie die Papiereinzugsrolle (ohne Zahnrad), indem Sie gleichzeitig hineinschieben und nach unten drehen.

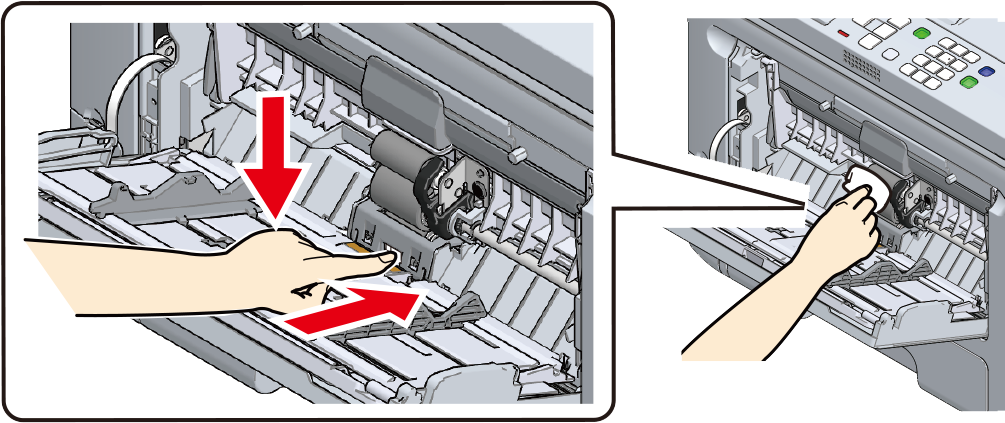

Wischen Sie die Papiereinzugsrolle (ohne Zahnrad, mit Zahnrad) mit einem leicht mit Wasser angefeuchteten Tuch ab.
- Falls es schwierig ist, die Papiereinzugsrolle (ohne Zahnrad) abzuwischen, führen Sie den Vorgang aus, während Sie in der Mitte des Mehrzweckfachs nach unten und anschließend auf den weißen Teil drücken, der durch das kleine Fenster auf der Unterseite der Trennwalze zu sehen ist.
Bewegen Sie die Abdeckung der Papierablage nach unten.

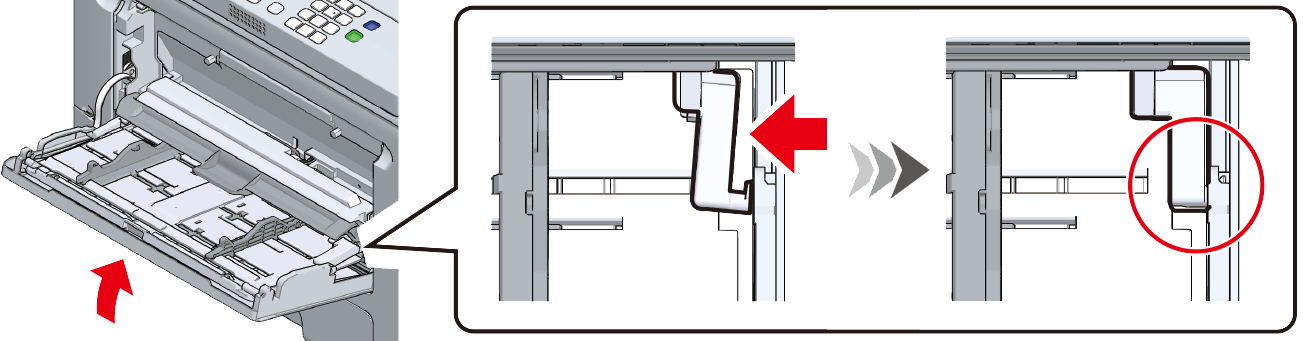

Heben Sie das Mehrzweckfach leicht an und haken Sie den Armvorsprung in die Kerbe ein, während Sie den rechten Arm des Mehrzweckfachs nach innen drücken.
- Wenn Sie das Mehrzweckfach schließen, ohne den Armvorsprung in die korrekte Position einzuhaken, kann die Abdeckung der Papierablage beschädigt werden. Achten Sie darauf, den Armvorsprung in die korrekte Position einzuhaken.
Haken Sie auf ähnliche Weise den linken Armvorsprung des Mehrzweckfachs in die Kerbe ein.
- Wenn Sie das Mehrzweckfach schließen, ohne den Armvorsprung in die korrekte Position einzuhaken, kann die Abdeckung der Papierablage beschädigt werden. Achten Sie darauf, den Armvorsprung in die korrekte Position einzuhaken.
Schieben Sie die manuelle Zufuhr nach außen.

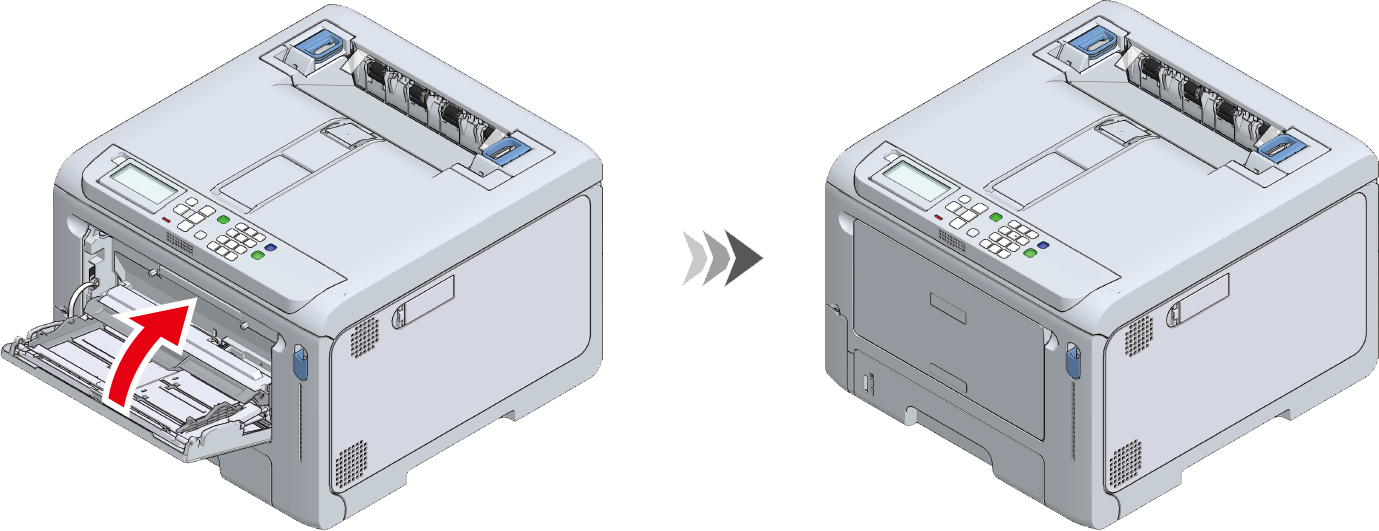

Schließen Sie das Mehrzweckfach.
Wenn sich das Mehrzweckfach nicht schließen lässt, überprüfen Sie die Schritte 14 bis 17.
